2　術語

2．0．1城鎮燃?xì)夤芫W(wǎng)city gas piping system

從城鎮燃?xì)夤恻c(diǎn)至用戶引入管之間的管道、管道附屬設施、廠站內工藝管道及管網工藝設備的總稱。

2．0．2泄漏檢測leak detection

使用檢測儀器確定被檢對象是否有燃?xì)庑孤┎⑦M(jìn)行泄漏點定位的活動。

2．0．3管道附屬設施pipeline subsidiary facilities

與管道相連并實現啟閉、抽水等功能設備的總稱，如閥門、凝水器等。

2．0．4管網工藝設備piping system process equipments

與管道相連具有對燃?xì)膺M(jìn)行過濾、計量、調壓及控制等功能設備的總稱，如過濾器、流量計、調壓裝置等。

2．0．5靈敏度sensitivity

檢測儀器所能檢出的燃?xì)庾钚舛取?/span>

2．0．6最大允許誤差maximum permissible error

對于給定的測量?jī)x器，由標準所允許的，相對于已知參考量值的測量誤差的極限值。

3　檢測

3．1　一般規定

3．1．1泄漏檢測人員應根據管網和廠站的規模及設備、設施的數量等因素配置，并應通過相關知識及檢測技能的培訓。

3．1．2泄漏檢測人員及檢測場所的安全保護應符合現行行業標準《城鎮燃?xì)庠O(shè)施運行、維護和搶修安全技術規程》CJJ 51的有關規定。檢測現場安全標志的設置應符合現行行業標準《城鎮燃?xì)鈽?biāo)志標準》CJJ／T 153的有關規定。

3．1．3埋地管道的常規泄漏檢測宜按泄漏初檢、泄漏判定和泄漏點定位的程序進行。管道附屬設施、廠站內工藝管道、管網工藝設備的泄漏檢測宜按泄漏初檢和泄漏點定位的程序

進行。

3．1．4當接到燃?xì)庑孤﹫?bào)告時，可直接進行泄漏判定；當發生燃?xì)馐鹿蕰r(shí)，可直接進行泄漏點定位。

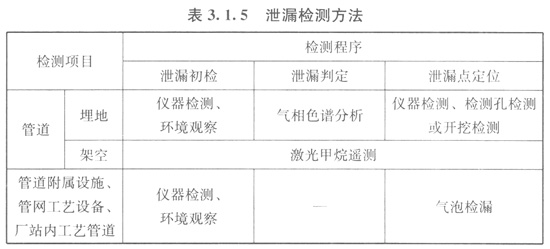

3．1．5泄漏檢測方法應根據檢測項目和檢測程序進行選擇，并可按表3．1．5的規定執行。當同時采用兩種以上方法時，應以儀器檢測法為主。

3．2　管道檢測

3．2．1埋地管道的泄漏初檢宜在白天進行，且宜避開風、雨、雪等惡劣天氣。

3．2．2埋地管道的泄漏初檢可采取車載儀器、手推車載儀器或手持儀器等檢測方法，檢測速度不應超過儀器的檢測速度限定值，并應符合下列規定：

1對埋設于車行道下的管道，宜采用車載儀器進行快速檢測，車速不宜超過30km／h；

2對埋設于人行道、綠地、庭院等區域的管道，宜采用手推車載儀器或手持儀器進行檢測，行進速度宜為1m／s。

3．2．3采用儀器檢測時，應沿管道走向在下列部位進行檢測：

1燃?xì)夤艿栏浇牡缆方涌p、路面裂痕、土質地面或草地等；

2燃?xì)夤艿栏綄僭O(shè)施及泄漏檢查孔、檢查井等；

3燃?xì)夤艿栏浇钠渌姓艿谰蚬軠系取?/span>

3．2．4在使用儀器檢測的同時，應注意查找燃?xì)猱愇?，并?yīng)觀察燃?xì)夤艿乐車脖?、水面及積水等環境變化情況。當發現有下列情況時，應進行泄漏判定：

1檢測儀器有濃度顯示；

2空氣中有異味或有氣體泄出聲響；

3植被枯萎、積雪表面有黃斑、水面冒泡等。

3．2．5泄漏判定應判斷是否為燃?xì)庑孤┘靶孤┤細獾姆N類。經判斷確認為燃?xì)庑孤┖髴?yīng)立即查找漏點。

3．2．6檢測孔檢測或開挖檢測前應核實地下管道的詳細資料，不得損壞燃?xì)夤艿兰捌渌姓O(shè)施。檢測孔內燃?xì)鉂舛鹊臋z測應符合下列規定：

1檢測孔應位于管道上方；

2檢測孔數量與間距應滿足找出泄漏燃?xì)鉂舛确逯档囊螅?/span>

3檢測孔深度應大于道路結構層的厚度，孔底與燃?xì)夤艿理敳康木嚯x宜大于300mm，各檢測孔的深度和孔徑應保持一致；

4燃?xì)鉂舛葯z測宜使用錐形或鐘形探頭，檢測時間應持續至檢測儀器示值不再上升為止；

5檢測液化石油氣濃度的探頭應靠近檢測孔底部。

3．2．7檢測孔檢測完成后，應對各檢測孔的數值進行對比分析，確定燃?xì)鉂舛确逯档臋z測孔，并應從該檢測孔進行開挖檢測，直至找到泄漏部位。

3．2．8開挖前，應根據燃?xì)庑孤┏潭却_定警戒區，并應設立警示標志，警戒區內應對交通采取管制措施，嚴禁煙火。現場人員應佩戴職責標志，嚴禁無關人員人內。

3．2．9開挖過程中，應隨時監測周圍環境的燃?xì)鉂舛取?/span>

3．2．10對架空管道進行泄漏檢測時，檢測距離不應超過檢測儀器的允許值。

3．3　管道附屬設施、廠站內工藝管道及管網工藝設備的檢測

3．3．1管道附屬設施、廠站內工藝管道、管網工藝設備泄漏初檢時，應檢測法蘭、焊口及螺紋等連接處，并應根據燃?xì)饷芏?、風向等情況按一定的順序進行檢測，檢測儀器探頭應貼近被測部位。

3．3．2對閥門井(地下閥室)、地下調壓站(箱)等地下場所進行泄漏初檢時，檢測儀器探頭宜插入井蓋開啟孔內或沿井蓋邊緣縫隙等處進行檢測。

3．3．3泄漏初檢發現下列情況時應進行泄漏點定位檢測：

1檢測儀器有濃度顯示；

2空氣中有異味或氣體泄出聲響。

3．3．4進入閥門井(地下閥室)、地下調壓站(箱)等地下場所檢測時應符合下列規定：

1滿足下列要求時，檢測人員方可進入：

1)氧氣濃度大于19.5％；

2)可燃?xì)怏w濃度小于爆炸下限的20％；

3)一氧化碳濃度小于30mg／m³；

4)硫化氫濃度小于10mg／m³。

2檢測過程中，各種氣體檢測儀器應始終處于工作狀態，當檢測儀器顯示的氣體濃度變化超過限值并發出報警時，檢測人員應立即停止作業返回地面，并對場所內采取通風措施，待各種氣體濃度符合要求后，方可繼續工作。

3．3．5對管道附屬設施、廠站內工藝管道、管網工藝設備等進行泄漏點定位檢測時可采用氣泡檢漏法，并應符合下列規定：

1涂刷檢測液體前，應先對被測部位表面進行清理；

2檢測時應保持被測部位光線明亮；

3檢測不銹鋼金屬管道時采用的檢測液中氯離子含量不應大于25×10^-6。

3．3．6閥門井(地下閥室)、地下調壓站(箱)等地下場所內檢測到有燃?xì)鉂舛榷凑业叫孤┎课粫r(shí)應擴大查找范圍。
