附錄　B

(規范性附錄)

串列檢測

B．1　概述

串列檢測使用兩個折射角為45°的斜探頭，一個探頭用于發射超聲波，一個探頭用于接收超聲波。當焊縫厚度大于160mm時，可選用不同晶片尺寸的探頭，以確保在檢驗區域內得到相同截面尺寸的聲束。

受檢測對象幾何條件的限制，可使用折射角不為45°的斜探頭，但要避免產生波形轉換。

兩個斜探頭應置于同一直線上，以保證前一探頭發射的聲束經底面反射后能斜入射檢測區域的某一顯示，該顯示的反射聲束能被后一探頭接收。

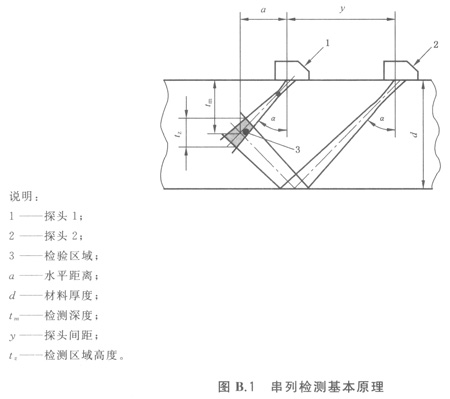

斜探頭間距、聲束軸線交叉點檢測深度和檢測區域高度之間的關系見圖B．1。

當檢測兩平行端面的工件時，探頭間距由下式決定：

y=2tana(d-tm)

如a=45°：

Y=2(d-tm)

可選用下列任一方法進行掃查：

——兩探頭沿工件表面以固定探頭間距移動。

此方法一次只能檢測一定深度的檢測區域。需要調整探頭間距，以覆蓋整個深度截面的檢測區域。

——兩探頭同時移動，保持它們聲軸平面交叉距離之和不變(聲軸要垂直焊縫軸)，從而在一個連續運動中掃查整個厚度范圍。

B．2　時基線調節

基本上所有相關回波都顯示相同聲程距離，且都符合V聲程路徑。建議把V聲程路徑回波調在一固定位置，如時基線8格上。

B．3　靈敏度設定

用以下反射體設定靈敏度：

平行面：底面反射波形成V路徑反射波；

平底孔：垂直掃查面，在聲軸交叉處；

橫孔：在聲軸交叉處且在檢測區域邊緣。

B．4　檢測區域計算

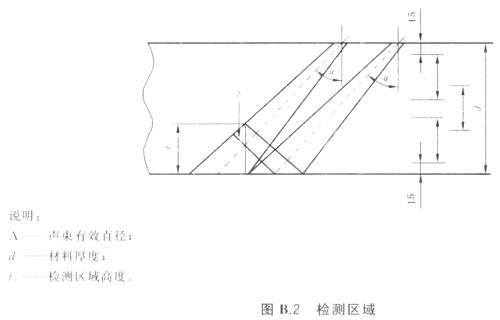

劃分相等的檢驗區域以確保靈敏度不降低。檢驗區域高度的計算：檢驗區邊緣的靈敏度與聲軸交叉處的靈敏度相比不低于6dB，見圖B．2。

檢測區域高度可用參考試塊上不同深度反射體來測定，或用接近對面最大聲程結合聲束有效直徑來計算：

tz≈[l(d-15mm)]/(sina·cosa·Deff)

如a=45°：

tz≈[2·l(d-15mm)]/Deff

式中：

Deff——晶片有效直徑。

檢測區域數量按下式計算：

ntz=|[(d-30mm)/tz]+1|，ntz=1,2,3

調整探頭間距離y(見圖B．1)，使聲軸交叉點在每一個檢測區域中心。檢測區域的寬度和數量用比例圖或6dB聲束有效直徑計算。

B．5　靈敏度修正

設定靈敏度時需對傳輸和衰減損耗進行修正。除此之外，由于側壁干擾引起的靈敏度降低也要作補償?？?/span>用6dB法或測量檢測區域邊緣平底孔值的方法來設定靈敏度修正。
