石油、石化及相關工業用的鋼制球閥國標12237-2007在線閱讀

摘 要

本標準規定了石油、石化及相關工業用的鋼制球閥的結構型式、技術要求、材料、試驗方法和檢驗規則、標志、包裝和儲運。適用于公稱壓力PN16~PN100、公稱尺寸DN15~DN500,端部連接形式為法蘭和焊接的鋼制球閥;適用于公稱壓力PN16~PN140、公稱尺寸DN8~DN50,端部連接形式為螺紋和焊接的鋼制球閥。

技術要求

5.1 壓力-溫度額定值

5.1.1球閥殼體的壓力-溫度額定值

    球閥殼體的額定壓力-溫度額定值按GB/T 12224的規定。

5.1.2球閥閥座和密封件的壓力-溫度額定值

5.1.2.1 因受球閥的閥座和密封件等非金屬材料使用壓力溫度額定值的限制,球閥允許使用的壓力-溫度額定值會被限制,應按所用閥座和密封件等非金屬材料的壓力-溫度額定值,在銘牌上予以明示規定,應不高于該球閥殼體的額定壓力-溫度額定值。

5.1.2.2 球閥閥座和密封件材料使用聚四氟乙烯或增強聚四氟乙烯時,球閥閥座和密封件材料的最大允許工作壓力-溫度額定值按表1的規定。

表1 聚四氟乙烯類閥座的最大壓力-溫度額定值   單位為兆帕

閥座使用溫度/℃

聚四氯乙烯座

增強聚四氯乙烯座

浮動球

固定球

浮動球

固定球

≤DN50

DN50~DN100

>DN100

>DN50

≤DN50

DN50~DN100

>DN100

>DN50

-29~38

6.90

5.10

1.97

5.10

7.59

5.10

1.97

5.10

50

6.36

4.71

1.82

4.71

7.04

4.78

1.84

4.78

75

5.33

3.92

1.52

3.92

5.99

4.04

1.56

4.04

100

4.30

3.13

1.21

3.13

4.94

3.31

1.28

3.31

125

3.27

2.33

0.91

2.33

3.89

2.58

1.00

2.58

150

2.24

1.54

0.61

1.54

2.83

1.84

0.72

1.84

175

1.21

0.75

0.30

0.75

1.78

1.11

0.44

1.11

200

0.73

0.37

0.16

0.37

205

0.52

0.23

0.10

0.23

5.1.2.3 使用聚四氯乙烯類材料以外的其他金屬材料的閥座和密封件材料的壓力-溫度額定值按制造廠的規定,但該材料的壓力-溫度額定值不應當高于該球閥殼體的額定壓力-溫度額定值。

5.2 結構長度

球閥的結構長度和最大允許偏差按GB/T 12221的規定,或按訂貨合同要求。

5.3 連接端

5.3.1法蘭連接端

5.3.1.1 法蘭按GB/T 9113的規定,其密封面的表面粗糙度按GB/T 9124的規定,或按訂貨合同要求。

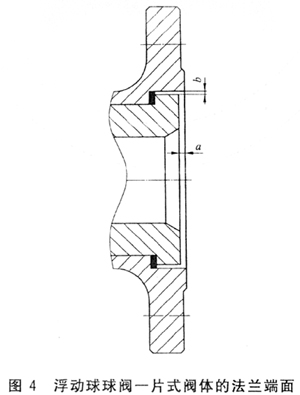

5.3.1.2 一片式法蘭球閥(如圖1所示)非完整密封面的要求:內裝閥座從閥體一側法蘭端的流道裝入并固定在閥體內,該閥座與閥體的間隙見圖4,尺寸a應該不超過0.25mm,尺寸b應不超過1.5mm。

5.3.2對接焊連接端按GB/T 12224的規定,或按訂貨合同要求。

5.3.3承插焊連接端,承插焊孔的直徑和深度按表2的規定,承插焊孔的最小壁厚按表3的規定;承插焊孔應與閥體通道同軸,其端面應與承插焊孔軸垂直。訂貨合同另有要求時按訂貨合同要求。

表2 承插焊孔的直徑和深度    單位為毫米

公稱尺寸DN

8

10

15

20

25

32

40

50

承插焊孔的直徑

14.1

17.5

21.7

27.0

33.8

42.5

48.6

61.1

承插焊孔的最小長度

9.5

9.5

10

13

13

13

13

16

注:承插焊孔的直徑的允許偏差為。

5.3.4螺紋連接端,螺紋按GB/T 7306.2的規定,螺紋端的最小壁厚按表3的規定;螺紋孔應與閥體通道同軸,在端部應當有一個近似45°及螺紋齒高度一半的倒角。訂貨合同另有要求時按訂貨合同要求。

表3 螺紋端、承插焊孔的最小壁厚

公稱壓力

PN

公稱尺寸DN

8

10

15

20

25

32

40

50

最小壁厚/mm

16~50

3.0

3.0

3.3

3.6

3.8

3.8

4.1

4.6

63~100

3.3

3.6

4.1

4.3

5.1

S.3

5.6

6.1

140

3.3

3.6

4.1

4.3

5.1

5.3

5.8

6.9

5.4 球閥的流道

    縮徑和不縮徑的閥體流道都應該是圓形的,其最小直徑按表4的規定。

表4 閥體流道最小直徑

公稱尺寸

DN

球閥流道類型

通徑

標準縮徑

縮徑

PN16~PN50

PN63~PN100

PN16~PN140

PN16~PN140

閥體通道最小直徑/mm

8

6

6

6

不適用

10

9

9

6

不適用

15

11

11

8

不適用

20

17

17

1l

不適用

25

24

24

17

14

32

30

30

23

18

40

37

37

27

23

50

49

49

36

30

65

62

62

49

41

80

75

75

55

49

100

98

98

74

62

125

123

123

88


150

148

148

98

74

200

198

194

144

100

250

245

241

186

151

300

295

291

227

202

350

325

318

266

230

400

375

365

305

250

450

430

421

335

305

500

475

453

375

335
