4．1．1 燃?xì)夤艿来┰借F路、公路、城市道路、河流時，穿越位置的選擇應滿足管道穿越施工和維護對空間和環境的要求。

4．1．2 燃?xì)夤艿来┰借F路、高速公路時，應加設套管。當采用水平定向鉆穿越時，在征得鐵路或高速公路管理部門同意后，可不加設套管。

4．1．3 燃?xì)夤艿来┰剿虻奈恢煤头桨笐?yīng)征得航務管理部門同意，管道至規劃河床的覆土厚度應根據水流沖刷、防止冒漿、疏浚和拋錨等確定。

4．1．4 燃?xì)夤艿来┰讲捎玫奶坠芤藶殇摴芑蜾摻罨炷凉?，套管?nèi)徑應比燃?xì)夤艿劳鈴酱?00mm以上。

4．1．5 當燃?xì)夤艿览矛F(xiàn)有鐵路、公路、涵洞穿越時，應征得相關管理部門的批準。

4．1．6 燃?xì)夤艿啦坏迷阼F路站場、有人值守道口、變電所、隧道設施的下方穿越。穿越鐵路、道路應避開土石方區、高填方區、路塹、道路兩側為同坡向的陡坡等地段。

4．1．7 燃?xì)夤艿来┰借F路、公路、城市道路、河流時，與周圍建筑物、構筑物或其他管線的水平和垂直凈距應符合現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的有關規定。

4．1．8 燃?xì)夤艿来┰匠鞘械缆?、河流時，燃?xì)夤艿阑蛱坠艿淖钚「餐梁穸葢?yīng)符合現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的有關規定。

4．1．9 當燃?xì)夤艿来┰焦窌r，燃?xì)夤艿阑蛱坠茏钚「餐梁穸葢?yīng)符合下列規定：
    1 距路面不得小于1．2m；
    2 距公路邊溝底不得小于1．0m；
    3 當不能滿足以上要求時，應采取有效的防護措施。

4．1．10 當燃?xì)夤艿来┰借F路、地面軌道交通設施時，燃?xì)夤艿阑蛱坠茼敳孔钚「餐梁穸葢?yīng)符合下列規定：
    1 距鐵路路肩、地面軌道交通設施軌底不得小于1．7m；
    2 距自然地面或者邊溝底不得小于1．0m；
    3 當不能滿足以上要求時，應采取有效的防護措施。

4．1．11 當燃?xì)夤艿啦捎眉釉O(shè)套管穿越鐵路、電車軌道、城鎮主要干道時，套管端部距鐵路堤坡腳、電車道邊軌的凈距不應小于2m，距路邊緣的凈距不應小于1m。套管兩端應密封，重要地段，套管宜安裝檢漏管。

4．1．12 當燃?xì)夤艿啦捎眉釉O(shè)鋼質套管的方式穿越時，鋼質套管的設計應符合現行國家標準《油氣輸送管道穿越工程設計規范》GB 50423的有關規定。鋼質套管的壁厚應考慮腐蝕余量。

4．1．13 當穿越段燃?xì)夤艿啦捎娩撡|(zhì)管道時，應核算無內壓狀態下管道的徑向穩定性，并應符合現行國家標準《輸氣管道工程設計規范》GB 50251的有關規定。

4．1．14 燃?xì)夤艿啦坏迷诖┰焦芏紊显O(shè)置彎頭或彎管。

4．1．15 當穿越段燃?xì)夤艿啦捎娩撡|(zhì)管道時，宜設置陰極保護測試裝置，并應符合現行行業標準《城鎮燃?xì)饴竦劁撡|(zhì)管道腐蝕控制技術規程》CJJ 95的有關規定。

4．1．16 當鋼質燃?xì)夤艿来┰轿恢锰幱谥绷鞲蓴_源影響范圍內或交流電力系統接地體附近時，應對管道采取防護措施，并應符合現行行業標準《城鎮燃?xì)饴竦劁撡|(zhì)管道腐蝕控制技術規程》CJJ 95的有關規定。

4．2．1 燃?xì)夤艿浪蜷_挖法穿越工程等級劃分應符合表4．2．1的規定，并應采用與工程等級相應的設計洪水頻率。

表4．2．1 燃?xì)夤艿浪蜷_挖法穿越工程等級與設計洪水頻率

4．2．2 采用非大型機具開挖法穿越水域時，應符合本規程第4．2．1條中、小型等級的要求，且穿越管段與橋梁的水平凈距應符合下列規定：
    1 高壓A燃?xì)夤艿琅c橋梁基礎之間的水平凈距不應小于30．0m；
    2 高壓B燃?xì)夤艿琅c橋梁基礎之間的水平凈距不應小于16．0m；
    3 次高壓A與燃?xì)夤艿琅c橋梁基礎之間的水平凈距不應小于13．5m；
    4 次高壓B與燃?xì)夤艿琅c橋梁基礎之間的水平凈距不應小于5．0m；
    5 中壓和低壓燃?xì)夤艿琅c橋梁基礎之間的水平凈距不應小于1．5m；
    6 應滿足橋梁檢修和燃?xì)夤芫€施工、維修所需空間，且不應影響橋梁墩臺安全；
    7 除滿足上述要求外，還應征得橋梁等管理部門的批準。

4．2．3 穿越水域的燃?xì)夤艿赖淖钚「餐梁穸龋瑧?yīng)根據工程等級與相應設計洪水沖刷深度或疏浚深度要求確定，并符合下列規定：
    1 穿越水域的燃?xì)夤艿赖淖钚「餐梁穸葢?yīng)符合表4．2．3的規定；

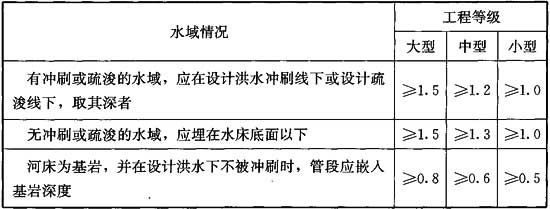

表4．2．3 穿越水域的燃?xì)夤艿赖淖钚「餐梁穸?m)

    2 當水域有拋錨或疏浚作業時，管頂最小覆土厚度應達到防腐層不受機械損傷的要求；
    3 以下切為主的河流上游，最小覆土厚度應從累積沖刷線算起；
    4 基巖段所挖溝槽應用滿槽混凝土覆蓋封頂，應達到基巖標高；
    5 當管道有配重或穩管結構物時，最小覆土厚度應從結構物頂面算起；
    6 基巖內管道最小覆土厚度應根據巖性、風化程度確定，強風化巖、軟巖最小覆土厚度應加大。

4．2．4 穿越水域的燃?xì)夤艿赖奈恢靡诉h(yuǎn)離現有橡膠壩消力池和其他水工建筑物，不得對其基礎產生擾動。

4．2．5 穿越水域的燃?xì)夤艿赖姆€(wěn)定和防護工程應符合現行國家標準《油氣輸送管道穿越工程設計規范》GB 50423的有關規定。

4．3．1 水平定向鉆法穿越宜在黏土、砂土、粉土、風化巖等地質條件采用，不宜在卵石地質條件采用。當出土或入土側有卵石層時，可采取注漿固化、開挖換土、加設套管等措施。

4．3．2 采用水平定向鉆法穿越時，穿越管段與橋梁的水平凈距應符合下列規定：
    1 穿越管段與橋梁墩臺沖刷坑外邊緣的水平凈距不宜小于10m，且不應影響橋梁墩臺安全；
    2 當穿越小型水域(水溝)，且燃?xì)夤艿涝O(shè)計壓力小于等于0．4MPa時，在保證橋梁和燃?xì)夤艿腊踩闆r下，穿越管段與城市橋梁墩臺沖刷坑外邊緣不應小于4．5m，并應征得橋梁等管理部門的同意。

4．3．3 水平定向鉆穿越的管材選擇應符合下列規定：
    1 當穿越管道的管徑大于DN400或長度大于300m時，宜采用鋼管，并應符合現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的有關規定；
    2 當采用PE管材時，應采用SDR11系列管材，并應符合現行國家標準《燃?xì)庥寐竦?a href=http://www.jacksroad.com/e/tags/?tagname=%E8%81%9A%E4%B9%99%E7%83%AF target=_blank class=infotextkey>聚乙烯(PE)管道系統 第1部分：管材》GB 15558．1的有關規定。

4．3．4 水平定向鉆穿越時，燃?xì)夤艿乐烈?guī)劃河床的覆土厚度不宜小于3m。

4．3．5 水平定向鉆法穿越的地質勘探方式和勘探孔布置應符合下列規定：
    1 勘探孔應沿穿越管線的軸線兩側錯開布置，孔距不宜大于100m，每排孔與穿越管線軸線的距離應為15m～30m(圖4．3．5)，

圖4．3．5 探孔布置示意圖

當發現地質情況復雜難以判斷土質變化時，應增加勘探孔密度；
    2 勘探方式應采用取土鉆孔和靜力觸探相結合。

4．3．6 水平定向鉆法穿越的地質勘探除應按本規程第3．0．3條提供數據和資料外，并應符合下列規定：
    1 應提供取樣密度、含水量、顆粒度、液性指數、塑性指數、液限、塑限、相對密度、孔隙比、壓縮系數、砂和碎石作顆粒分析等數據。當穿越巖石層時，尚應提供巖石的物理性質和組成、巖石單軸抗壓強度、巖石的完整程度、巖石的層理走向等數據。當遇到溶洞地層時，應采用測繪、物探等手段，查明溶洞的大小、形狀和分布等情況。
    2 應提供地下水、江河或地表水的水樣數據。當穿越鹽堿地時，應提供水質報告。
    3 應提供勘探孔綜合報告(截面)圖，并應提供相應的文字描述報告。

4．3．7 水平定向鉆法穿越設計前，應收集施工區域內地下管線及其附屬設施的相關資料。

4．3．8 水平定向鉆穿越的入土角和出土角，應根據穿越長度、穿越深度和管道彈性敷設條件等綜合確定。入土角宜為8°～18°，出土角宜為4°～12°。

4．3．9 水平定向鉆穿越的鉆孔軌跡可由入土直線段、入土弧線段、水平段、出土弧線段、出土直線段等組成。軌跡計算可按本規程附錄A的有關規定執行。

4．3．10 水平定向鉆穿越的曲率半徑應符合下列規定：
    1 當采用鋼管時，曲率半徑不宜小于鋼管管徑的1500倍，且不應小于1200倍；
    2 當采用PE管時，曲率半徑不應小于PE管管徑的500倍。

4．3．11 水平定向鉆穿越的入土直線段和出土直線段的長度不宜小于10m。

4．3．12 當采用鋼管穿越時，應對管道外防腐層進行防護，并應符合下列規定：
    1 防護層材料宜與管道防腐層兼容；
    2 當防腐層為三層聚烯烴類材料時，防護層宜采用改性環氧玻璃鋼或玻璃纖維增強類材料；
    3 當防腐層為環氧粉末材料時，防護層宜采用改性耐磨環氧類涂料。

4．4．1 頂管法穿越的地質勘察勘探孔的布置應符合下列規定：
    1 勘探孔應布置在管道設計軸線的兩側10m范圍內，不宜布置在頂管管體范圍內；當頂管法穿越水域時，勘探孔應布置在管道設計軸線的兩側20m范圍內。
    2 管道穿越河道或主要道路時，應在河道兩岸和道路兩側及綠化帶內布置勘探孔。
    3 矩形工作井和接收井的勘探孔應布置在四角，圓形井的勘探孔應沿周邊均勻布置。
    4 勘探孔的間距應符合下列規定：
        1)工作井和接收井勘探孔的間距不宜大于30m，數量不宜小于2個；
        2)勘探孔間距應符合表4．4．1的規定；

表4．4．1 勘探孔間距

        3)當穿越暗埋的河、湖、溝、坑地段和可能產生流砂和地震液化的地段時，勘探孔應加密布置；
        4)當穿越鐵路、公路、城市道路和河流的地段時，勘探孔的間距應能控制地層土質變化，且宜為30m～100m；
        5)當穿越鐵道、公路、城市道路地段時，勘探孔不宜少于2個；
        6)當穿越河谷的地段，勘探孔不應少于3個。

4．4．2 頂管法穿越的地質勘察勘探孔的深度應為管底設計標高以下3m～5m；當有特殊情況時，應符合下列規定：
    1 當管道穿越河道時，勘探孔深度應達到河床最大沖刷深度以下4m～6m，并應滿足管底勘探深度要求；
    2 當基底下存在松軟土層或未經固結的回填土?xí)r，勘探孔深度應適當增加；
    3 當基底下存在產生流砂、潛蝕、管涌或地震液化地層時，應予以鉆穿；
    4 當采取降低地下水位施工時，勘探孔深度應鉆探至管底以下5m～10m；
    5 當已有資料證明或勘探過程中發現黏性土層下存在承壓含水層，且水壓較大，需要降水施工時，勘探孔應適當加深，并應測量其水壓。
    6 工作井和接收井的勘探孔深度宜取井底以下5m，特殊情況應適當加深。

4．4．3 頂管法穿越的頂進方法選擇應符合現行國家標準《油氣輸送管道穿越工程設計規范》GB 50423的有關規定，下列情況不宜采用頂管法穿越：
    1 土體承載力小于30kPa；
    2 巖體強度大于40MPa；
    3 土層中礫石含量大于30％或粒徑大于200mm的礫石含量大于5％；
    4 江河中覆土層滲透系數大于或等于1mm／s。

4．4．4 頂管法穿越頂進軌跡的選擇應符合下列規定：
    1 頂進軌跡應符合線路總走向，并應根據水文、地質、地形、水土保持、環境、氣象、交通、地下及地上其他建構筑物和管線的情況、施工工藝及管理?xiàng)l件確定；
    2 宜在淤泥質黏土、黏土、粉土及砂土中頂進；
    3 應避開地下障礙物；
    4 不應在活動性地震斷裂帶通過；
    5 頂管穿越河道時的埋置深度應滿足河道的規劃要求，并應在河床的最大沖刷線以下；
    6 曲線頂進軌跡的曲率半徑不宜小于管道直徑的1200倍。

4．4．5 頂進管道上部的覆土層厚度，應根據建(構)筑物、地下管線、水文地質條件等因素確定，不宜小于管道外徑的3倍，且應符合現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的有關規定。

4．4．6 頂進管道材料的選擇應符合下列規定：
    1 頂進管道應采用鋼筋混凝土管或鋼管，管道規格及接口形式應符合設計要求；曲線頂管宜采用鋼筋混凝土管。
    2 當采用鋼筋混凝土管時，管材宜符合國家現行標準《混凝土和鋼筋混凝土排水管》GB／T 11836和《頂進施工法用鋼筋混凝土排水管》JC／T 640的有關規定，管壁厚度宜為公稱直徑的1／8～1／10。
    3 當采用鋼管時，管材應符合本規程第3．0．5條的有關規定。外防腐層應符合設計要求，且在頂進時不得損壞。
    4 單根頂進管道的長度不宜超過頂管機或微型隧道掘進機的機身長度。鋼筋混凝土管的長度宜為2m～3m，鋼管的長度宜為6m。
    5 當頂進管道內需進人施工時，頂進管道的內徑不宜小于800mm。

4．4．7 頂進管道的接頭應符合下列規定：
    1 頂進管道的密封性能應滿足設計文件要求。
    2 頂進管道的接頭在最大允許偏斜的情況下應保持密封性能。
    3 在剪切力(剪切運動)作用下，管道接頭應保持密封性能。
    4 當管道之間使用墊環傳遞軸向力時，墊環的寬度不宜大于管壁厚度。
    5 當采用鋼筋混凝土管時，宜采用鋼承口的管道接口形式(F形管接口形式)；當曲線頂管采用鋼筋混凝土管時，應加長鋼套環的長度，木墊襯應采用松木。
    6 當采用鋼管時，應采用焊接連接。焊口處應進行等級不低于燃?xì)夤艿姥a(bǔ)口的防腐處理。

4．4．8 頂管設計計算應按本規程附錄B的有關規定執行。

4．4．9 頂管工作井位置的選擇應符合下列規定：
    1 宜選擇在管道閥室(或井)的位置；
    2 應便于排水、排泥、出土和運輸；
    3 應避開房屋、地下管線、池塘、架空電線等不利于頂管施工的場所；
    4 當頂管為單向頂進時，宜設在下游一側；
    5 當在地下水位以下頂進時，宜設置在管線高程較低的一段。

4．4．10 頂管工作井的后坐墻應具有足夠的強度和剛度，在設計頂進力的作用下不得被破壞；并應符合下列規定：
    1 后坐墻表面應平整，并應與管道頂進方向垂直。
    2 后坐墻材料的材質應均勻一致。
    3 當采用裝配式后坐墻時，尚應符合下列規定：
        1)裝配式后坐墻宜采用方木、型鋼或鋼板等組裝；
        2)裝配式后坐墻的底端宜在工作井底以下，且最小覆土厚度不宜小于0．5m。
    4 當無原狀土作后坐墻時，可采用人工后坐墻。人工后坐墻應結構簡單、穩定可靠，且宜就地取材。
    5 當利用已頂進完畢的管道作后坐墻時，待頂管道的頂進力應小于已頂管道的頂進力。
    6 后坐墻后背土的壓縮殘余變形值不應大于20mm。

4．4．11 頂管法穿越的燃?xì)夤艿缿?yīng)在頂進套管內安裝絕緣支撐架，頂進套管和內穿燃?xì)夤艿乐g應設檢漏管。套管兩端應采用柔性的防腐、防水材料將頂進套管和燃?xì)夤艿赖拈g隙密封，密封長度應大于200mm。

4．4．12 當頂進套管對內穿燃?xì)夤艿赖?a href=http://www.jacksroad.com/e/tags/?tagname=%E9%98%B4%E6%9E%81%E4%BF%9D%E6%8A%A4 target=_blank class=infotextkey>陰極保護產生屏蔽作用時，燃?xì)夤艿赖年帢O保護方式宜采用犧牲陽極。
