采用反向干預法對變形管道進行恢復

　　在我國西氣東輸工程中，長輸管道通過礦山開采區，安全問題較為突出。以山西省為例，由于全省地質環境復雜，分布著大小不同的各類礦山，大部分存在重復開采的情況。礦山開采易引發地表的移動與變形、地面塌陷、地裂縫、采動滑移等次生地質災害，對長輸管道的安全威脅嚴重，甚至?xí)?dǎo)致管道破裂、爆炸、輸氣中斷等危及國家財產和人民群眾生命的事故。此外，管道途經地區多為山區，一旦發生事故，搶修工作難以及時有效開展，易造成事故進一步擴大。由于礦山采空區段對管道危害性較大，如何通過有效的管理和控制措施降低管道安全風險，成為管道保護工作的重中之重。

明確管理重點

　　做好管道保護工作，首先需要及時、準確地掌握所轄區段的管道情況，評估各管段風險大小，確定管道保護重點，按照輕重緩急的原則進行治理，應著重開展5個方面的工作。

　　1.管道沿線數據信息采集

　　掌握準確、全面的管道沿線信息是開展管道保護工作的前提。加強管道線路巡護工作，做好管道沿線數據信息的采集整理，首先要堅持日常巡線制度，包括所巡管段內地質、地貌特征，沿線煤礦信息，礦山開采動向，煤礦開采區附近是否異常，如是否出現地裂縫、滑塌、水位下降、樹木線桿歪斜、動物驚恐等現象。此外，還要及時建立和更新沿線煤礦和采空區資料，對收集的信息進行整理分析。資料應包括礦井法人、名稱和經營性質、礦井類型、地理位置、規劃規模、開采年限、目前開采狀況、井口距管道的垂直距離、采空區距管道的垂直距離等。

　　其次，根據地質災害評估報告等資料、現場調研及日常巡線掌握的情況，全面梳理所轄管段采空區狀況，開展對采空區地表穩定性的評價，按照評價結果劃分采空區風險等級，根據風險等級的不同，制定相應的應急預案。

　　2.對重點管段和異常情況進行監測

　　管道保護工作應注重點面結合，突出對重點管段和異常情況的監督檢查力度，尤其是加強對采空區沉陷變形的監測。目前常用的測量方法有裂縫測量法、地錨應力測量法、全站儀測程法、管道彈性應變法等多種。其中前兩種方法主要是根據地表變化情況預測對管線應力的影響，而后兩種方法則可對管道本體應力情況進行測量。

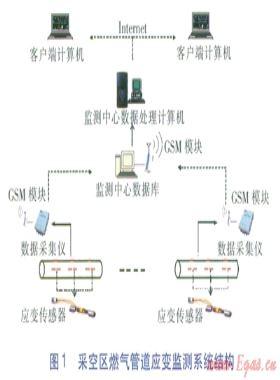

　　最簡單且易操作的方法是裂縫測量法，即：在裂縫兩側打樁，使其連線的方向平行于滑動方向，量出兩樁間距變化，這一變化代表了采空區的發展態勢。此種方法精確度較低，跟蹤時效性差，適合地表變形初期，一般可由巡線員完成。若條件允許，也可委托專業勘察測量單位對采空區地表進行連續監測，對誘發沉降的裂縫關鍵點位移進行觀測。此外，推薦對管道本體增設應變片進行監測，并與GB50251-2003《輸氣管道工程設計規范》、SY/T 0450-2004《輸油(氣)鋼質管道抗震設計規范》等規定的設計允許值進行比對，此種測量方法已在西氣東輸管道保護實踐中得到應用，并取得良好的效果。

　　3.完善風險較大的采空區技術檔案

　　治理方案要依靠全面正確的數據資料。在實際工作中，數據收集的工作量較大，難以面面俱到，但風險較高的采空區還是應該盡量收集資料并建立技術檔案，包括煤礦名稱、企業性質;各個工作面回采開始、結束的時間;明確詳細的開采方案，包括正常情況下每天回采速度、采煤方法(綜采、高檔普采、普采、房柱式等)、工作面的布置方法(傾斜、走向)、頂班管理方法、下一個工作面準備何時開采;分層開采時，上下分層的開采錯距是多少;煤層底板等高線圖;采空區形成時間、回采時間;煤層深度、采空深度即是否放頂、采空區頂部距地表深度等等。

　　4.聘請專家制定管道治理方案

　　管道采空區治理較為復雜，應聘請有關專家選擇并確定最佳治理方案。治理方法直接關系到造價、工期和管道安全等問題，是治理成功與否的關鍵。要做到有的放矢，在選擇采空區治理方法時，應遵循在技術上可行、經濟上合理，又能確保管道安全的原則。要詳細調查地形、煤礦的相關資料，認真研究和確定采空區的類型及沉陷發展階段，綜合考慮各種方案。

　　5.建立管道保護機制

　　管道保護機制是管道安全的有力保障，取得地方政府的支持，停止管道保護措施實施過程中的煤礦開采，是管道保護措施能否順利實施的條件。因此礦方要與地方政府，安監、國土、防汛、河道、武警部隊等部門建立長效管道保護機制，并做好以下工作：

　　在管道下方預留設保安煤柱保護管道安全;建立信息員制度，在市、縣兩級安監部門委、沿線煤礦和煤礦所在村選派信息員，收集礦山開采信息;加強對非法礦井的監視，與地方執法部門共同打擊亂采亂挖、非法開采;建立管線與煤礦相對關系的查詢與應急系統，加強管道保護的宣傳，取得管道沿線人民群眾的支持理解，增加信息獲得渠道。

完善治理方法

　　采空區的變化是動態的，它的治理是一項難題，尤其對于天然氣管道來說是一個新的課題。當管道下伏采空區出現塌陷情況，管道安全存在風險隱患。管道受力接近或達到臨界值時，應對該段管線的下伏采空區進行治理，采空區治理方法主要有非注漿法和注漿法。

　　1.非注漿方法及其適用范圍

　　非注漿方法一是開挖回填釋放應力方法。該方法對因沉陷形成地裂縫的管溝采空區進行開挖，并適當使管道懸空，釋放因沉陷造成的管道上存在的應力后，對管道下方土壤加以夯實，擠密土壤，使密實土托住管道。查明了管道與塌陷的關系后，在管溝周邊填置耐腐蝕的稻草或塑料泡沫，同時留有變形區間，以適應管道的繼續變形，然后覆土。對于發生在雨季前的沉陷，應在雨前用塑料薄膜進行覆蓋，嚴禁雨水灌入裂縫，造成坡體整體失穩。此種方法適用于韌性好、允許變形量較大的管道，而對于本體硬度較大的管道治理效果不明顯。

　　二是壓覆減載釋放壓力法。如果采空區沉陷地表表形移動較為復雜，有時3個方向均發生較大幅度的移動，甚至?xí)l(fā)生水平方向諸如滑坡等巨大幅度的移動。這種情況多為地表坡度較大，采空區塌陷誘發邊坡失穩，已經形成多道環形裂縫，且發展迅速，坡體移動方向與管道近于垂直，已對管道形成側向推壓。應采取清除管道上方的土體的措施，如果條件允許，還要對滑坡體坡腳實施反壓，因此，此種方法主要用于邊坡失穩(滑坡)引起的情況。

　　三是管道反向干預法，是基于采空區不斷沉陷、不斷治理而提出的。該方法是干預幅度最大、效果最優的變形控制措施，主要在基于變形監測結果，預測管道綜合變形將趨近甚至超過管道最大容許值時，必須采取的主動措施之一。其關鍵是在管溝開挖、管道露出情況下，運用牽引、舉升等強力手段，給管道以變形移動相反的作用力，強制使管道恢復變形移動前的位置，從而減少或消除管道變形應力。但管道反向干預措施僅適用于采空區頂板在較長時間內緩慢變形的情況，當?shù)乇沓两堤幱诩眲∽兓?，因時間原因則難以實施管道反向干預。

　　四是干砌方法。干砌方法是在采礦后形成的空洞內，用灰?guī)r或砂巖等片石人工回填砌筑，砌體與洞頂板緊密接觸，使堆砌物起到支撐頂板作用，從而保證采空區上方覆巖的穩定性。該方法主要適用于礦層開采后未完全塌落、空間較大的采空區，且應具備采空區內通風良好、易于人工作業、材料運輸?shù)仁┕l件，主要用于治理管道下方的采空塌陷區。

　　五是漿砌方法。這種方法的適用條件與干砌方法基本上相同，它要求堆砌物具有較高的整體強度。該方法主要用于治理有固定墩、穩管設施、場站、閥室較重要部位的采空塌陷區。

　　上述前3種方法為推薦使用的方法，而干砌和漿砌方法需要在管道下方進行人工作業，鑒于采空區地質條件的不確定性，存在塌方的可能，施工風險大，因此不建議使用后2種方法。

　　2.注漿方法及其適用范圍

　　注漿法是用人工的方法向地基土顆粒的空隙、土層界面或巖層的空隙(溶洞、溶隙、裂隙、空隙)或采空區的垮落帶和裂隙帶里，注入具有充填、膠結性能的漿液材料，以便硬化后增加其強度或降低滲透性，可起到提高管溝承載力、防止地表下沉、防止滑坡等作用，但此種方法費用造價較高。

　　上述幾種施工方法分別適用于不同地質條件和不同時期的采空區。但是，有時在同一個采空區(空洞)內，各個地段的頂板巖石性質、埋藏深度、冒落及其對采空區充填程度也有不同，有的頂板未冒落，采空區未被充填，有的半充填，有的全部被充填。這樣采空區的不同部位就具有兩種或兩種以上不同的施工條件，因此在不同地段、不同條件、不同時期，就需要采用不同的施工方法。對同一個采空區，由于其各地段的地質、采礦及工程地質條件的差異，可能采用兩種或兩種以上的施工方法。此外，治理后還應該進行長期監測、加強巡護等，關注礦山開采情況，與地方安監局溝通，建立定期匯報、特殊情況特殊處理機制。
