通過國內5000多個實戰現場驗證，GPPL是一種針對燃?xì)釶E管線探測行之有效的解決辦法。

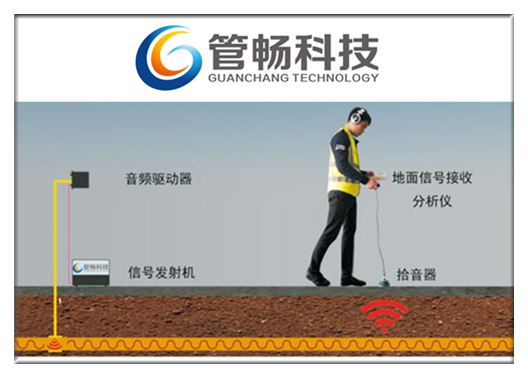

燃?xì)釶E管線定位儀GPPL是基于聲學探測原理的一款非金屬管線定位儀。它是通過音頻發射器與燃?xì)夤艿老噙B，并向管道內發射特定頻率的聲波信號，信號沿管道定向傳播至遠端，該聲波信號在定向傳播的同時，通過土壤立體傳播至地面；此時接收機在地面上捕捉該聲波信號，通過持續接收信號的強度來確定地下管線的位置。

由于GPPL是通過監聽地面的信號來判斷燃?xì)夤艿雷呶恢玫?，因此聲波的衰減程度、聲波的輻射寬度都會影響定位的準確度。一般情況下傳聲介質越單一（管道周圍為單一屬性的物質，周圍沒有空腔）或者土壤夯實的越好，探測效果越好，因為聲波在單一介質或夯實的土地中衰減更慢、輻射面更窄。

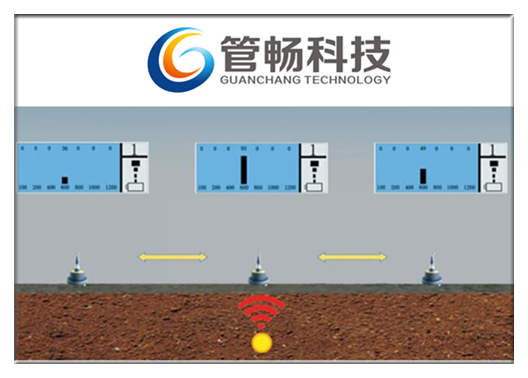

在判斷信號強弱時，首先可以根據耳機聽到的聲音大小判斷，在耳機無法判斷的區域，可以根據顯示器上1-99db音頻信號數值的大?。ㄔ谕饨绺蓴_較大時，要選擇數值最小值為此點真實信號值）來判斷信號強弱點。在探測同一位置點時，要在音頻增益同一的情況下對比信號數值大小。

在探測燃?xì)夤艿肋^程中，針對管道不同的埋地情況及現場實際情況，主要有以下探測技巧：

1.直線管道的探測技巧

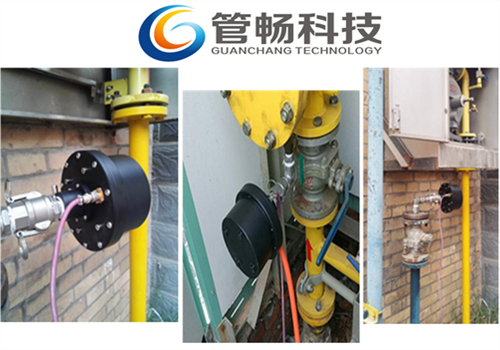

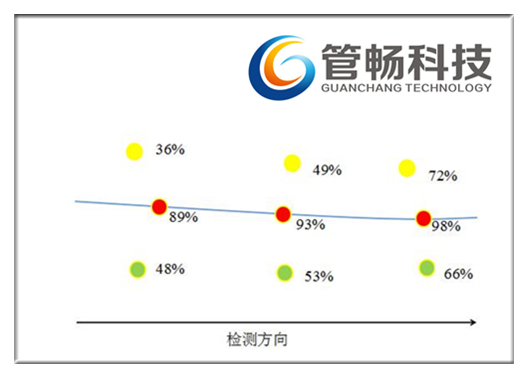

由于GPPL在探測時要與調壓箱的放散閥、閘井的放散閥、入戶登高管上的閥門等管道外露處與連接，在定位管線時，首先根據管線外露部分或已知的管線資料判斷管線走向，沿著管線走向以3米為一段間距，垂直于管線走向橫切找出信號值最大的點確定為管線位置點，然后依次找出下一個位置點，并依次做出標記。在探測過程中由于有些點位埋地情況比較復雜，聲音強度較弱，擴散面較廣，因此在無法根據聲音判定管位時，可跳過此點在下一個點位監聽。同時在探測時也可根據前后位置點為或信號較強的位置點，修正中間位置點或信號較弱的位置點。

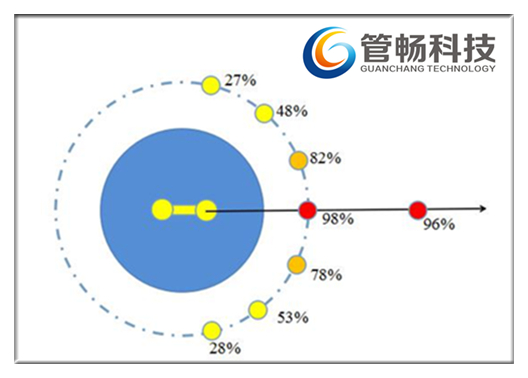

在無法確定管線的大致走向時，我們應該以接入點為圓心，以3-5米為半徑，沿著圓周線盲找，找出信號值最大的點標記為管線第一個位置點，把接入點與第一個點連接起來，就可以判斷出管線大致走向；如果第一個點信號較弱，為了確保管線點的準確性，通常會選取3 個點，第三個點作為驗證來確保管線在一條直線方向上。在沿著管線探測時，如果走向出現輕微彎曲，在彎曲線附近應當減小探測間距。

2.管道彎頭的探測技巧

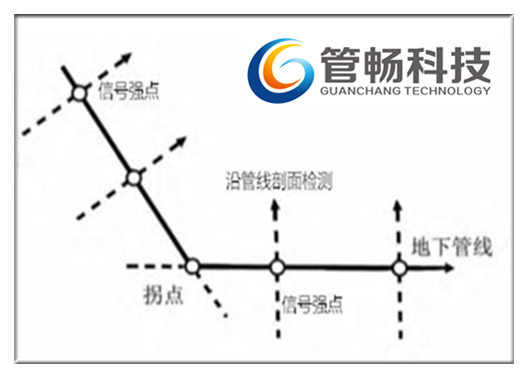

在探測過程中，如果沿管道走向探測時，聲音突然減弱，這時可在此點與上一個點之間詳細監聽，找出聲音最強點即為彎頭所在位置（一般情況下由于聲波在管道彎頭處與管壁摩擦加劇，因此信號比直線位置點信號更強）。同時可以回到上一個點以此點為圓心，以3米為半徑沿圓周線盲找，在找出信號最強點后，再以此點為圓心沿圓周，找出另一個信號較強的位置點，將這兩點連成一條直線。在確定兩條管線走向后，將這兩條管線延伸交匯于一點，該點即可判定為管線的拐點。在實際探測過程中，可以結合兩種方法綜合判斷。此外如果在沿圓周盲探時，沒有遇到信號強點，可擴大探測半徑尋找信號，如果確定無法找到信號源，可判定此處為管道終點，此時可以在上個點沿走向詳查，找出信號最大點即為管道終點。

3.管道三通的探測技巧

在燃?xì)釶E 管道的敷設中，常有支線分出，在進行管道探測時，就需要確定出PE 管道支線與主線連接的位置，即三通點的位置。聲波信號在傳輸過程中，信號會逐漸衰減，遇到管道分支，信號強度會有所分散；但是當在三通位置點，由于空氣震動體量增加，氣體與管壁的摩擦加劇，傳播到路面的信號較周圍也最為強烈。

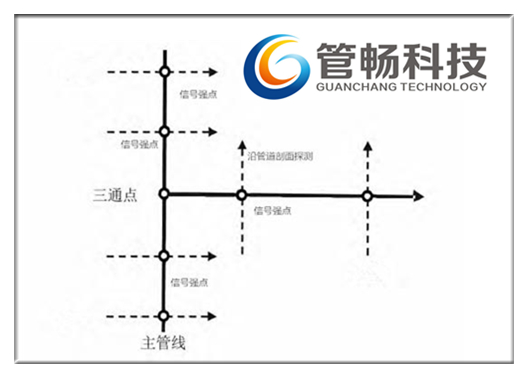

探測三通點時，也可采用間接的幾何交匯法；當我們發現疑似三通位置時（通常在遇到三通時，三通位置信號會異常強烈），在與主管線垂直方向3米以外橫切探測，找出信號最強的一個點后，在其延伸方向再找出第二個信號最強點，兩點連成一條直線，用交匯法就可以定出三通點的位置。

在城市排管中，一般三通會出現在小區門口附近、路口附近、工廠門口附近等位置處，因此在沒有三通位置資料時，可以在這些位置附近利用直線交匯法詳細探查。

4.復雜埋地情況下探測技巧

在現場探測過程中，由于PE 管抗壓性較差，敷設過路管線時還要在管線的外部加一層混凝土或鑄鐵套管，因此在遇到過路套管時，音頻信號會突然消失，此時可沿管線走向，在路面另一側尋找信號位置點。在出現發射信號丟失的現象時，也有可能是因為此處的管道埋設太深、土壤太過疏松或者周圍有空洞，導致信號衰減太厲害，現場探測可以沿走向再次尋找信號點，進行判斷。

在施工探測前，要盡量詳細的收集排管時的管線資料，結合實際情況確定管道的走向及特征點的位置，在管道走向比較單一及情況允許的區段，可以增加探測間距，這樣能夠大大減少工作量，提高工作效率。在周圍噪聲較大的情況下，可以切換聲波頻率或選擇噪聲較小的時段進行探測。

在我們確實無法探測到信號的情況下，我們可以在上一個位置點來調整發射機波形、發射功率、發射頻率等參數來變換聲學信號組合，直到找出一個最清晰的聲音。信號的頻率越高，衰減則越快；功率越高，信號越強；在某些情況下，信號功率過于強會造成無法判斷最大點，此時可以適當?shù)亟档桶l(fā)射功率來獲得一個比較好的探測結果。
