摘 要：闡述了引射式天然氣液化流程，結合算例給出了該流程的工藝計算方法，包括引射過程氣體組成計算及引射器出口壓力計算。
關 鍵 詞：引射器 液化天然氣 引射式天然氣液化流程 工藝計算
Abstract：The ejection—type natural gas liquefaction process is described.The technological calcu—lation of this process is presented with a case，including the calculation of gas composition and outletpressure of ejector.
Keywords：ejector；LNG； ejection—type natural gas liquefaction process；technological calculation
液化天然氣是具有較高體積能量密度的清潔能源，在應急調峰方面具有很大的優勢。隨著液化天然氣技術的發展，各種天然氣液化流程已應用到工程實踐中[1-3]。引射式天然氣液化流程是將原料天然氣加壓至20.0 MPa，水冷至常溫，依次經過各級換熱器(包括外加制冷劑換熱器)，然后經過引射器，引射中間罐的氣相組分，經多次引射、回流、復熱后，由中間罐液相得到產品LNG的流程，適用于小型天然氣液化工程。本文對該工藝進行算例計算。
1 引射式天然氣液化流程
1.000 kmoL/h、4.0 MPa、310.00 K的原料天然氣經加壓、水冷后，壓力為20.0 MPa(本文中壓力均為絕對壓力)，溫度為310.00 K。回流復熱氣經加壓、水冷至壓力為20.0 MPa，溫度為310.00 K。天然氣和回流復熱氣以相同壓力、相同溫度匯合，此時總物質的量流量為l.670 kmol/h。匯合氣經換熱器1被冷卻至286.22 K，接著進入外加制冷劑的換熱器2，被冷卻至218.27 K，然后進入換熱器3，最終被冷卻至203.15 K。天然氣以高壓、低溫的狀態進入拉法爾噴管，之后噴人引射器，并從中間罐引射出氣相組分，經過混合室，再經引射器的擴壓管減速，恢復靜壓至l.2 MPa。此過程中，由于急驟膨脹促使混合流體出現降溫，并在臨界狀態下出現兩相流。在分離器l中分出的氣相即為回流復熱氣體，此處應控制氣化量為0.670 koml/h；分出的液相產物經節流閥降壓，以兩相狀態進入中間罐，氣相為被引射氣體，液相即為L(zhǎng)NG產品，被送人LNG儲罐儲存。
分離器1中少量未進入換熱器復熱的氣體，經換熱器4與節流后溫度較低的兩相流換熱，再經分離器2分出液相，并經節流后匯人分離器1液相節流換熱后的管道。引射式天然氣液化工藝流程見圖1。
2 引射過程氣體組成計算
經預處理凈化后的原料天然氣的組成(本文皆為摩爾分?jǐn)?shù))見表l。其溫度為310.00 K，壓力為4.0 MPa，摩爾質量為l6.17 9/mol，物質的量流量為1.000 kmol/h。
引射天然氣壓力采用20.0 MPa，引射后壓力為1.2 MPa，回流復熱氣量取原料天然氣的67%。以此數據計算，液化耗功處于較低水平。

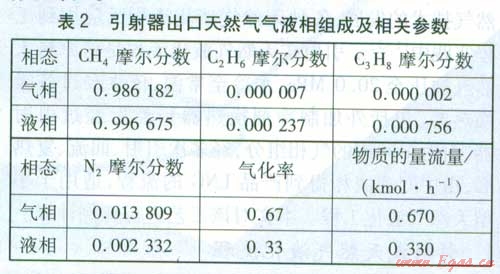

初始運行時，原料氣冷卻所需冷量由外加制冷劑提供。當換熱器3出口的天然氣溫度達到203.15 K時，天然氣從拉法爾噴管噴出并進入引射器，由于沒有被引射氣體，故此刻僅以原料氣組分從引射器出口流出，控制其出口溫度使之在1.2 MPa壓力下的氣化率為0.67。通過比較計算結果和實驗結果，可得出用SRK方程計算烴類混合物的氣液相平衡是可靠的H 3，本文選用SRK方程計算天然氣氣液相的相平衡。利用ASPEN.HYSYS7.2計算得前述天然氣組成，并且得出引射器出口溫度為152·43 K。引射器出口天然氣氣液相組成及相關參數見表2。
67%即0.670 kmol/h的氣相全部回流復熱，為天然氣冷卻提供部分冷量，即預冷天然氣。然后被加壓至20.0 MPa，并經水冷后匯人天然氣高壓管道。
2.1 第一次引射計算
①引射氣體組成

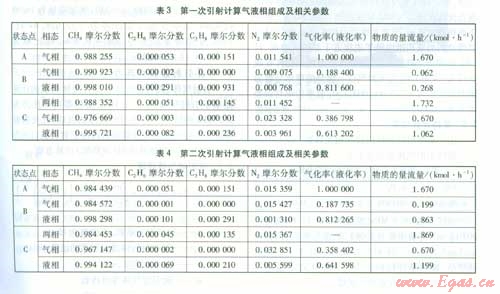

回流復熱的0.670 kmoL/h氣體經加壓后與原料天然氣混合。換熱器3出口的引射氣體組成及相關參數見表3狀態點A。
②被引射氣體組成
從引射器出口流出的混合流壓力為1.2 MPa，溫度為152.43 K，節流至壓力為0.4 MPa，然后經過換熱器4換熱之后出口溫度為131.11 K，氣化率為0.188 400，其氣、液相組成及相關參數見表3狀態點B。氣相即為第一次引射的被引射氣體。
③混合流體組成
1.000 kmoL/h的天然氣，0.670 kmoL/h的回流復熱氣及0.062 kmoL/h的被引射氣體組成l.732；kmol/h的混合流體，經計算其組成及相關參數見表3狀態點c。
2.2第二次引射計算
①引射氣體組成
第一次引射后的混合流體在壓力為1.2 MPa，氣化率為0.386 798條件下，計算其溫度為l52.43K，其氣液相組成及相關參數見表3狀態點C。
氣相0.670 kmoL/h與原料氣組成的混合氣體即為第二次引射的引射氣體，經計算得引射氣體組成及相關參數見表4狀態點A。
②被引射氣體組成
將第一次引射所得混合流體在壓力為1.2 MPa，氣化率為0.386 798條件下，所得的液相流體節流至0.4 MPa，節流后溫度為130.99 K，氣液相組成及相關參數見表4狀態點B。氣相即為第二次被引射氣體。
③混合流體組成
1.000 kmoL/h的天然氣，0.670 kmoL/h的回流氣體及0.199 kmoVh的被引射氣體，共l.869 kmol/h的混合流體，經計算其組成及相關參數見表4狀態點C。
2.3 第三次引射計算
①引射氣體組成
第二次引射后的混合流體在壓力為l.2 MPa，氣化率為0.358 402條件下，經過換熱器4換熱之后出口溫度為151.93 K，其氣、液相組成及相關參數見表4狀態點C。
0.670 kmoL/h的氣相與原料氣組成混合氣體即為第三次引射的引射氣體，經計算引射氣體組成及相關參數見表5狀態點A。
②被引射氣體組成
將第二次引射所得的混合流體在1.2 MPa壓力下，氣化率為0.358 402條件下所得的液相節流至0.4 MPa，節流后溫度為130.87 K，其組成及相關參數見表5狀態點B。氣相即為第三次引射的被引射氣體。
③混合流體組成

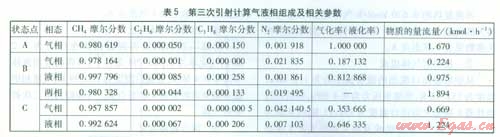

1.000 kmol/h的天然氣，0.670 kmol/h的回流復熱氣及0.224 kmo]/h的被引射氣，混合得1.894 kmol/h混合流體，經計算，其組成及相關參數見表5狀態點C。
2.4 多次引射
繼續按上述方法計算出每次引射所得出的引射氣體、被引射氣體及混合流體的組成。將所得到的混合流體在壓力為l.2 MPa及氣化率為0.67條件下所得到的液相，節流至壓力為0.4 MPa，做等焓計算所獲得的液相組成等于或接近于原料氣組成，且LNG收率等于或接近于l時，計算完成。計算收斂條件為：液相LNG與天然氣任一組分的摩爾分?jǐn)?shù)的絕對誤差不大于±0.000 002，LNG收率的絕對誤差不大于±0.000 005。
2.5最終計算結果

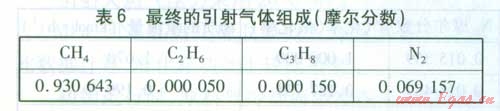

①最終引射氣體組成及相關數據 最終引射氣體組成見表6。
其壓力為20.0 MPa，溫度為203.15 K，密度為307 k9/m3，等熵指數為2.083 22，摩爾質量為l6.88k9/kmol，比焓為一78 317.22 kJ/kmol(本文中比焓為負值，皆因基準焓取壓力為101.0 kPa，溫度為25.00℃狀態下的氣態的生成焓)。

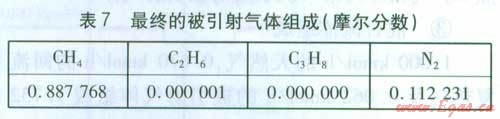

②最終被引射氣體組成及相關數據最終的被引射氣體組成見表7。
其壓力為0.4 MPa，溫度為l29.26 K，密度為7.057 k9/m3，等熵指數為l.447，摩爾質量為l7.39k9/kmol，比焓為一72 351.95 kJ/kmol。
③最終混合流體組成及相關數據

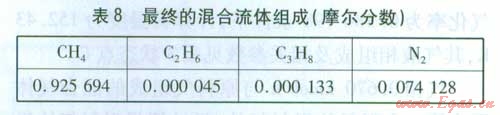

最終的混合流體組成見表8。
其壓力為l.2 MPa，溫度為l48.67 K，密度為8.585 k9/Ill3，等熵指數為l.230，摩爾質量為l6.93k9/kmol，比焓按混合焓計算為一77 628.64 kJ/kmol，考慮冷量損失0.3%～0.5%，則比焓為一77 318.12 kJ/kmol。
3 計算引射器出口壓力

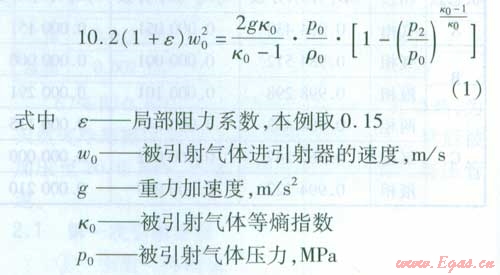

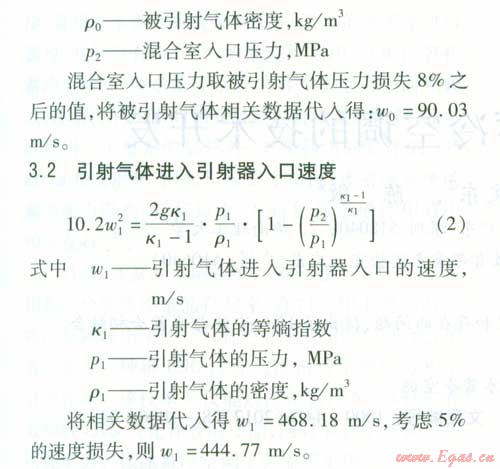

引射氣體、被引射氣體及混合流體組成的計算是基于引射壓力為20.0 MPa，引射器出Vl壓力為1.2 MPa的情況下所得到的流體的組成，此處則驗算此三種組成的物性參數是否能使引射器出口壓力為1.2 MPa，采用絕熱壓縮(或膨脹)計算方程。
3.1 被引射氣體速度
