摘要：結合北京某辦公建筑燃?xì)饫錈犭娐?lián)供系統，采用eQUEST軟件計算了建筑全年動態冷熱電負荷。以壽命周期成本最小為目標，建立了優化模型，對優化后的運行策略進行了探討。分析了市網平均電價、燃?xì)鈨r(jià)格、冷熱價格對聯供系統投資回收期的影響。
關鍵詞： 辦公建筑； 燃?xì)饫錈犭娐?lián)供； 優化模型； 運行策略； 投資回收期
Optimization Study on Gas-fired Combined Cooling，Heating and Power System
Abstract：The annual dynamic cooling，heat and power loads of all office building using gas-fired combined cooling，heating and power(CCHP)system in Beijing City are calculated by eQUEST software．An optimized model is constructed using the minimum life cycle cost as the objective function and the optimized operation strategy is discussed．The effects of average net electricity price，gas price and cooling and heating prices on investment return period of CCHP system are analyzed．
Key words： office building； gas-fired combined coolin9，heating and power(CCHP)； optimized model； operation strategy； investment return period
燃?xì)饫錈犭娐?lián)供系統(以下簡稱聯供系統)利用天然氣發電，利用余熱制冷、制熱，不但降低了污染物排放，還使能源得到梯級利用，提高了能源利用效率[1-11]。由于聯供系統在夏天利用天然氣發電，而夏季往往是用氣的淡季，但是電力卻是高峰期，因此起到了電力削峰填谷的作用，也可以減少天然氣冬夏兩季巨大的季節性峰谷差。本文對辦公樓聯供系統的優化進行研究。
1負荷分析及能源價格
1．1 負荷分析
以北京某辦公樓作為研究對象，建筑面積為4．35×

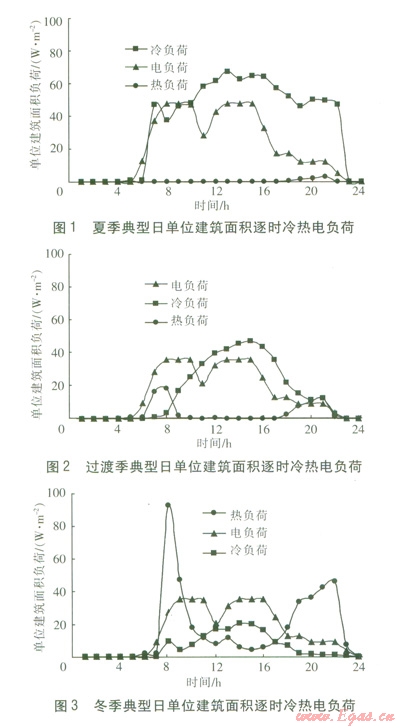

由圖l～3可知，夏季、過渡季、冬季的電負荷具有相同的特性。隨著上班時間的來臨，開始增長，在中午休息時，由于部分人員外出，出現一個小低谷，然后恢復到正常水平。隨著下班時間的來臨，開始下降，直到加班人員離開辦公樓。夏季電負荷的整體水平高于過渡季、冬季。
夏季。冷負荷在開始上班的時段出現一個小高峰，然后隨著人員的增多和室外溫度的上升而增大。午后冷負荷開始逐漸下降，直到加班人員離開辦公樓?；緵]有熱負荷。
過渡季。由于晨間室外溫度較低，因此在開始上班的時段熱負荷出現一個小高峰。隨著室外溫度的上升，冷負荷逐漸增大，基本沒有熱負荷。直到晚上天氣轉涼后熱負荷再次出現一個小高峰。
冬季。熱負荷在開始上班時段出現高峰，然后較平穩運行。臨近下班時間，室外溫度較低，由于有部分加班人員仍在辦公樓內，熱負荷出現上升趨勢，直到加班人員離開辦公樓。由于辦公樓存在內區，因此冬季仍然存在冷負荷，其變化趨勢與夏季基本相同，只是整體水平較低。
1．2 能源價格
北京現行峰谷電價制度，對于1～10 kV的工商業用電，尖峰時段電價為1．345元／(kW·h)，高峰時段電價為1．231元／(kW·h)，平時段電價為0．766元／(kW·h)，低谷時段電價為0．326元／(kW·h)。具體分時辦法為：峰段(10：00-15：00，18：00-21：O0)，平段(7：00-10：00，15：00-18：00，21：00-23：00)，谷段(23：00-7：00)。夏季7-9月每天用電高峰(11：00-13：00、20：00-21：00)實施尖峰電價，在高峰時段電價基礎上上浮l0％。北京市發電(含供熱、供冷)用燃?xì)獾膬r(jià)格為2．28元／m3。
2 聯供系統優化模型
2．1 系統流程
由于該辦公樓規模較小，岡此聯供系統采用燃?xì)鈨?nèi)燃機發電機組(包括燃?xì)鈨?nèi)燃機、發電機)+余熱型吸收式冷熱水機組(以下簡稱吸收式機組)，聯供系統流程見圖4。燃?xì)鈨?nèi)燃機燃燒天然氣發電，吸收式機組利用燃?xì)鈨?nèi)燃機排放煙氣、缸套冷卻水制冷、制熱，缸套冷卻水也可以通過換熱器直接供熱，不足冷、熱量由電制冷機組、燃?xì)忮仩t補充。電制冷機組優先使用聯供系統所發電力，不足電量由市電網補充。
2．2優化模型的建立
① 目標函數
以壽命周期成本最小為日標函數，壽命周期成本F的計算式為：
式中 F——壽命周期成本，元／a
Fb——壽命內設備造價的年折算費用，元／a
Fr——年能耗費用，包括年耗燃?xì)赓M(fèi)用、由市電網購電費用(包括電制冷機組以及照明、辦公等設備的市網電費)，元／a
R——投資回收系數
S——沒備年維修費占造價的比例，為0．03
Ctur——燃?xì)鈨?nèi)燃機發電機組造價，元
Cra——吸收式機組造價，元
Cre——電制冷機組造價，元
Cgb——燃?xì)忮仩t造價，元
i——年利率，為0．07
n——系統壽命，a，為l
②約束條件
考慮到當燃?xì)鈨?nèi)燃機部分負荷率下降到0．5以下時熱效率下降嚴重，因此將燃?xì)鈨?nèi)燃機部分負荷率≥0．5作為約束條件。設備性能、設備負荷率、能流平衡約束條件與文獻[12]相近。
③輸入條件
燃?xì)鈨?nèi)燃機發電機組單位發電功率造價為6 000元／kW。吸收式機組單位制冷量造價為ll00元／kW，制冷性能系數為l．39，制熱性能系數為0．925。電制冷機組單位制冷量造價為970元／kW，制冷性能系數為5。燃?xì)忮仩t單位熱功率造價為600元／kW，熱效率為0．95。換熱器單位熱功率造價為900元／kW。輔助設備的耗電量取以上主要設備耗電量的3％。
3優化結果

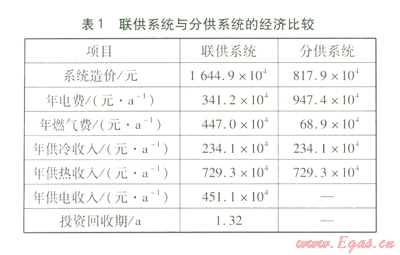

根據以壽命周期成本最小為目標的優化模型，得到優化后的聯供系統設備配置方案：燃?xì)鈨?nèi)燃機發電機組發電功率為1 000 kW。吸收式機組的制冷量為1 385 kW。電制冷機組、燃?xì)忮仩t以保證在燃?xì)鈨?nèi)燃機發電機組停運期間仍能滿足冷熱負荷為原則，電制冷機組的制冷能力為5 340 kW，燃?xì)忮仩t的熱功率為5 000 kW。換熱器的熱功率為829kW。與之相對應的分供系統采用電制冷機組+燃?xì)忮仩t。聯供系統與分供系統的經濟比較見表l。
表1中，聯供系統相比于分供系統投資回收期的計算式為：
式中 t——聯供系統相比于分供系統的投資回收期，a
ΔSnet——年經營費用節約額，元／a
ΔZ——聯供系統高于分供系統的造價，元
Fc,cl、Fd,el——聯供系統、分供系統年電費，元／a
Fc,g、Fd,g——聯供系統、分供系統年燃?xì)赓M(fèi)，元／a
Sc,c、Sd,c——聯供系統、分供系統年供冷收入。元／a
Sc,h、Sd,h——聯供系統、分供系統年供熱收入，元／a
Sc,el——聯供系統年供電收入，元／a
由表l可知，雖然聯供系統的造價高于分供系統，但由于聯供系統年供電收入較高，使得在較短的時間內，就將多出的造價收回。

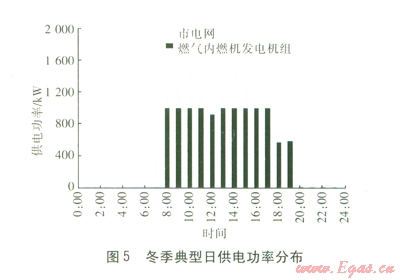

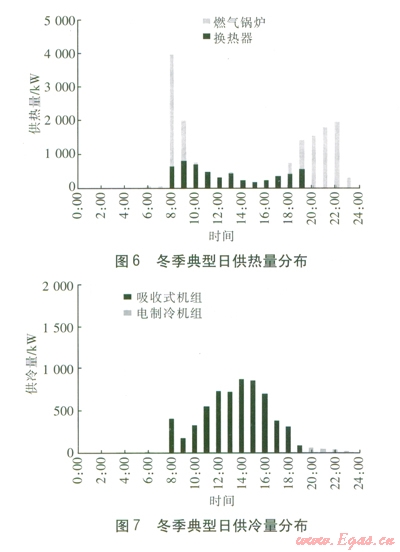

在考慮實行峰谷電價的基礎上，冬季典型日聯供系統的供電功率、供熱量、供冷量分布分別見圖5～7。
由圖5可知，燃?xì)鈨?nèi)燃機發電機組基本不承擔谷段電負荷。由圖6、7可知，考慮到吸收式機組不能在制冷、制熱兩種工況之間頻繁切換，而且吸收式機組的制冷性能系數較高，因此吸收式機組優先用于供冷，采用換熱器、燃?xì)忮仩t用于供熱。
4 電價、氣價對投資回收期的影響

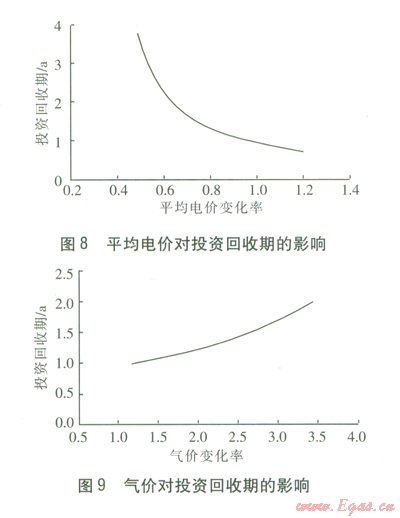

基準平均電價按0．917元／(kW·h)計算，基準天然氣價格按2．84元／m3計算。采用基準氣價時，平均電價對投資回收期的影響見圖8。采用基準平均電價時，氣價對投資回收期的影響見圖9。
由圖8、9可知，當平均電價降低時，投資回收期增加幅度較大，而平均電價的提高對投資回收期的影響不顯著。對于氣價的影響，投資回收期隨著氣價的提高逐漸上升。
5 結論
①燃?xì)饫錈犭娐?lián)供系統的運行策略受燃?xì)鈨?nèi)燃機發電機組的性能、電價、氣價的綜合影響，不能簡單地采取以熱定電或以電定熱。
②電價對燃?xì)饫錈犭娐?lián)供系統經濟性的影響比較顯著，而氣價的影響不很明顯。
參考文獻：
[1] 及鵬，劉鳳國，鞠睿，等．天然氣冷熱電聯供過程熱經濟學優化分析[J]．煤氣與熱力，2009，29(9)：A07-A11．
[2] 馮繼蓓，高峻，楊杰，等．樓宇式天然氣冷熱電聯供技術在北京的應用[J]．煤氣與熱力，2009，29(3)：Al0-Al3．
[3] 張雪梅，秦朝葵，鐘英杰，等．燃?xì)獍l(fā)動機熱電聯產的余熱利用系統設計[J]．煤氣與熱力，2007，27(8)：73-75．
[4] 張?jiān)骑w．杭州市推廣天然氣熱電冷聯供系統的可行性[J]．煤氣與熱力，2007，27(2)：67-69．
[5] 楊俊蘭，馮剛，馬一太，等．樓寧式天然氣熱電冷聯供系統的應用[J]．煤氣與熱力，2007，27(1)：56—59．
[6] 柴沁虎，耿克成，付林，等．我國發展燃?xì)鉄犭娎渎?lián)產系統的探討[J]．煤氣與熱力，2006，26(6)：53-54．
[7] 蘭麗，張泠，顧登峰．建筑冷熱電聯產系統與可持續發展[J]．煤氣與熱力，2006，26(1)：49-53．
[8] 龔希武，李艷紅，胡國新，等．我國天然氣熱電聯產的發展及障礙[J]．煤氣與熱力，2004，24(6)：350-352．
[9] 郝小禮，張國強．建筑冷熱電聯產系統綜述[J]．煤氣與熱力，2005，25(5)：67-73．
[10] 段潔儀，馮繼蓓，梁永建．樓宇式天然氣熱電冷聯供技術及應用[J]．煤氣與熱力，2003，23(6)：337-341．
[11] 柴沁虎，耿克成，付林，等．我國發展燃?xì)鉄犭娎渎?lián)產系統的探討[J]．煤氣與熱力，2006，26(6)：53-54．
[12] 陸偉．城市能源環境中分布式供能系統優化配置研究(碩士學位論文)[D]．北京：中國科學院工程熱物理研究所，2007：35-80．
本文作者：張杰 李德英 段潔儀 馮繼蓓
作者單位：北京建筑工程學院 北京市煤氣熱力工程設計院有限公司
