摘　要：該文對水源熱泵技術作了簡要的介紹，同時結合工程實例推廣該技術，探討水源熱泵技術的應用形式，以達到節能環保減輕環境污染、改善城市生態環境的目的。

關鍵詞：江水源熱泵；工藝；水空調；環保；新能源

引言

能源與人們生活息息相關，是工農業、國防、科技的物質基礎?，F(xiàn)代文明消耗能源的速度遠遠大于能源的再生能力。一次性能源消耗結構中，煤炭占27.5%。天然氣占22.9%，有專家預言，石油、天然氣資源將在30年，最多50年內消耗殆盡。為保證人類能源供應的可持續性，一是大力開發新能源，二是大力提倡節約能源（節能）。在我國，建筑能耗占到能源消耗總量的25%以上，傳統的冷熱空調系統的能耗占建筑總能耗的50%上下，消耗了不可再生能源并排放了溫室氣體。

水源熱泵利用可再生能源，高效節能，環保，能減少有害物質排放，減輕環境污染，有利于城市生態環境的改善。水源熱泵技術是把水作為低溫?zé)嵩?，向供熱房間傳送熱量，像泵那樣把低位熱源的熱能轉移到高位熱源，此時我們把整個系統稱為熱泵。熱泵的供熱量永遠大于消耗的作功量，建立熱泵系統可以更有效地開發利用新能源、節約不可再生能源。

我們可以充分利用江河、湖泊、海洋、城市污水等作為冷熱源，建設水源熱泵能源站，實現城市建筑集中供冷供熱，達到節約能源、減少污染的目的。

本文選擇重慶市江北嘴CBD區域集中供冷供熱2號能源站工程，介紹其技術原理、設計工況、主要設備、工藝流程、系統能耗等，供設計、研究參考。

1 工程概況

江北嘴CBD區域江水源熱泵集中供冷供熱工程2號能源站從嘉陵江取水，該系統經過引水、沉砂、加藥、滅藻，二次提升至主機進行制冷、制冰或制熱后送至各用戶，供冷供熱面積約185萬m²。其中制冷量308MW，制熱量150MW，制冰量256MWh，這里主要運用了江水源熱泵技術。

2 水源熱泵工藝流程框圖

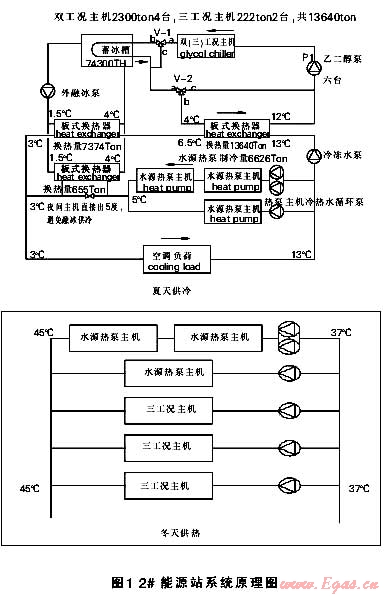

2.1 2#能源站系統原理圖(圖1)

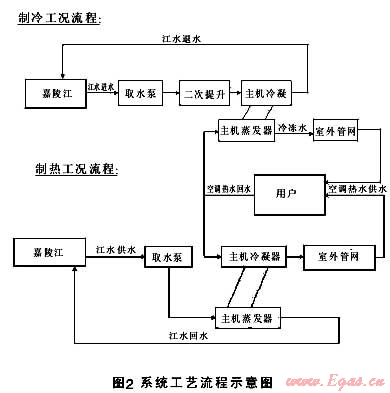

2.2 系統工藝流程示意圖(圖2)

3 水源熱泵系統的主要設備

3.1 制冷制熱主機

配置九臺美國特靈公司（Trane)離心式冷水主機。其中，三臺為制冷制熱熱泵機組（編號L-7～9），單臺制冷量7034kW/制熱量7700kW，這三臺主機兼作供冷基載主機；兩臺為制冷/制冰/制熱三工況熱泵機組（編號L-5～6），單臺制冷量7386kW/制冰冷量4580kW/制熱量7867kW；四臺為制冷制冰雙工況機組(編號L-1～4)，單臺制冷量7386kW/制冰冷量4580kW（其中一期工程完成L-8、L-9兩臺主機及輔助設備安裝，已投入運行）。

3.2 換熱設備

換熱設備作用：主機制冷時由蒸發器輸出乙二醇溶液，乙二醇溶液不直接輸出到室外管網，而是通過機房?jī)?nèi)換熱器與室外管網的冷凍水進行熱交換，將冷量傳遞給室外管網冷凍

水，室外管網冷凍水再與各建筑大樓的二次水通過換熱器進行熱交換，進而把冷量傳遞給空調末段設備達到制冷目的。

2號能源站-1層配置12臺瑞典阿法拉伐（Alfalaval）公司生產的板式換熱器，包括7臺主機供冷換熱器、3臺主機制冰環路融冰供冷換熱器，2臺基載主機環路融冰供冷換熱器。

3.3 自動控制系統

（1）自動控制系統由管理中心集成控制管理平臺（系統數據庫服務器、監控中心操作站遠程監控軟件、優化控制軟件、負荷預測軟件、能源管理軟件）、各設備控制子系統、

通訊網絡等組成。

    （2）集成控制管理平臺軟件是遠程監視、控制、數據處理和管理的中心。采用中文三維圖形管理界面，具有良好的易操作性；采用常用的操作系統和數據庫，具有通過表格、圖形的趨勢數據瀏覽、查閱一個或多個數據組合的功能，并提供詳細的數據源信息，支持多級密碼保護和冗余備份。

4 環保節能的綜合分析與評價

4.1 能耗和環境比較

與各建筑單獨設置中央空調相比，電力設備裝機容量減少52009kW，用水節約148萬m³/年，機房建筑面積減少2.3萬m²，CO₂排放減少4萬t/年，SO₂排放減少786t/年，NO_x排放減少393t，消滅冷卻塔噪音、飄霧、熱島效應。每年節省運行費用2155萬元。

4.2 社會綜合評價

2號能源站2009年3月建成一期示范工程，包括滲渠取水工程、能源站機房、兩臺制冷制熱主機、水泵、管網等系統設備安裝，供冷供熱對象為重慶大劇院，示范面積為8.26萬m²。經四川省建科院測定，系統能效比COP值夏季制冷為3.6，冬季制熱為3.1，節能減排效果顯著，運行效果良好；普通中央空調系統（帶冷卻塔）COP值為2.8～3.0左右。

2號能源站一期示范工程建設成功，取得了良好的經濟效益和社會效益，獲得了重慶市建委和國家建設部的充分肯定，為其它兄弟省市建設水源熱泵能源站提供了寶貴的經驗，參觀、考察的單位和人員絡繹不絕，水源熱泵空調技術也成了江北嘴CBD中央商務區招商引資的一張名片，社會效益顯著，社會各界給予了高度評價和贊揚。

5 水源熱泵技術的應用推廣

以水源熱泵技術為基礎，結合其它新能源技術和建筑技術，我們認為可以將污水源熱泵、沼氣和燃?xì)獍l(fā)電技術結合應用，并進行相關工藝技術和設備的研發。

每個大中型城市都有不少污水處理廠，污水包括工業污水和生活污水，其蘊含的熱能是很可觀的，特別是電力企業、冶金企業、石化企業的工業廢水，溫度較高，許多熱能沒有利用就排放掉了。污水處理廠在生產過程中會分離出不少沼氣，城市的大型垃圾填埋場也會產生大量沼氣。沼氣主要是由甲烷（含量大約40%～50%）、二氧化碳（含量大約35%～45%）、氮?dú)猓ê看蠹s5%～15%）組成的，它的能量大約為5kwh/m³，是燃?xì)鈨?nèi)燃機高價值的燃料，可有效地用于發電。

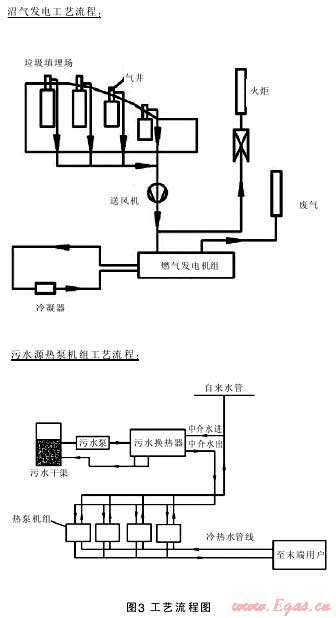

根據以上條件，可以建立燃?xì)獍l(fā)電機組+電制冷污水源熱泵機組+吸收式制冷機組構成的能源站。工藝流程為如下(圖3)。

　　主要設備有燃?xì)獍l(fā)電機組、電制冷熱泵機組、溴化鋰吸收式制冷機組、熱水機組、過流式污水換熱器，可以實現冷熱電三聯供，通過發電機組燃燒沼氣發電驅動制冷機組，多余電能輸送給電網；通過電制冷熱泵機組制冷制熱，吸收式熱泵機組利用發電機組煙氣余熱制冷制熱和制備熱水（可研制以沼氣為燃料的直燃空調機組），為酒店等公用建筑提供空調冷熱源和衛生熱水（24h供應）。該系統具有以下優點：

（1）將有害氣體變廢為寶，轉化為能源發電、制冷制熱。

（2）減少甲烷排放，降低溫室效應，甲烷的溫室效應是二氧化碳的21倍。

（3）采用溴化鋰吸收式制冷機組，使用水作為制冷劑，不使用氟利昂作為制冷劑，不破壞大氣臭氧層。

能源站的氣源可采用垃圾填埋場沼氣、污水處理廠沼氣、煤層伴生氣、頁巖氣、天然氣等等，熱泵冷熱源可選取江水、原生污水或污水處理后的中水、工業廢水等。類似工程有彈子石CBD能源站，采用天然氣發電+電制冷熱泵機組+溴化鋰制冷機組；長生橋垃圾填埋場采用燃?xì)獍l(fā)電機組燃燒沼氣發電；唐山海水源熱泵能源站采用某電廠的廢水作為熱源水

，采用電制冷熱泵機組+冰蓄冷技術實施區域供冷供熱。

6 結語

新能源開發、節能減排已經成為各國政府的頭等大事，能源爭奪戰日趨白熱化，能源供應更是我國經濟發展的命脈。在政府的大力引導和扶持下，全國各地相繼建設了一些水源熱泵或冰蓄冷能源站，有的已經投入使用，運行效果良好。總結成功的工程建設經驗和教訓，搞好今后的新能源工程項目建設，進而開發新的技術、研制新的設備，是非常有意義、有價值的課題。

參考文獻：

[1]龍恩深.冷熱源工程[M].重慶：重慶大學出版社，2002.

[2]劉偉.江水源熱泵在空調工程中的應用分析[J].暖通空調，2010（12）.

[3]吳榮華.過流式污水源熱泵技術的工程應用[J].暖通空調，2010（12）.

(本文作者：袁建一 重慶華興工程咨詢有限公司，重慶400010)
