摘要：介紹我國北方高大廠房典型的供暖方式，包括：散熱器供暖、暖風機供暖、燃氣紅外線輻射供暖。結合工程實例，對分別采用這3種供暖方式下的廠房內溫度場進行模擬，比較了系統造價及供暖期運行費。采用燃氣紅外線輻射供暖方式時，廠房內工作高度范圍內的溫度較高，垂直高度溫度梯度小，水平方向溫度分布均勻。在3種供暖方式中，燃氣紅外線輻射供暖方式的系統造價、供暖期運行費最低。

關鍵詞：高大空間供暖；散熱器；  暖風機；  燃氣紅外線輻射供暖；  高大廠房供暖

Temperature Distribution and Economic Comparison of Different Heating Modes in Lofty Factory Buildings

Abstract: The typical heating modes including radiator heating，unit heater and gas-fired infrared radiant heating in lofty factory buildings in Northeast China are introduced．The temperature fields in factory buildings using three heating modes respectively are simulated with a project example，and the initial investment and operation cost of the heating system in heating period are compared with each other．The temperature in the range of working height in the factory building is higher，the vertical temperature gradient is smaller，and the horizontal temperature distribution is more uniform in the gas-fired infrared radiant heating mode. Among the three heating modes，the gas-fired infrared radiant heating mode is the minimum in the initial investment and operation cost of the heating system in heating period．

Key words: lofty space heating；radiator；unit heater；gas-fired infrared radiant heating；heating in lofty factory building

隨著我國經濟實力的不斷增強，工業項目的發展保持著強勁的上升勢頭，工業廠房的規模也在不斷擴大。如何在滿足生產要求的前提下，提高工業廠房內工作環境的舒適度，并降低能源消耗，越來越引起人們的關注。尤其對于我國北方地區的高大工業廠房，多年來一直采用熱水供熱系統為主的供暖方式，往往存在能耗高、工作環境舒適度差的問題，諸多新技術的開發與應用，為解決以上問題創造了條件^[1-5]。本文對高大廠房不同供暖方式溫度分布及經濟性進行比較。

1 高大廠房典型供暖方式

①散熱器供暖方式

對于我國北方既有高大廠房，絕大多數采用散熱器供暖形式。高大廠房的特殊性，例如體積龐大、較大的外門窗，造成單位面積熱負荷指標極高。根據筆者多年設計經驗，北方機械加工廠房的單位面積熱負荷指標為120～170 W／m²，焊接廠房更是高達250 W／m²，甚至更高。這造成了散熱器布置困難，即使外窗下、廠房內各立柱兩側布滿散熱器，有時也難以滿足負荷要求，室內熱環境較差。此外，由于廠房內散熱器布置數量很多，造成室內供暖系統復雜，并聯環路較多(同程系統)，且并聯環路之間的計算阻力相差較大，易造成水力失調，增加了供暖系統的設計與運行調試難度。

②暖風機供暖方式

采用安裝在廠房高空的暖風機，將熱風送至工區，改善工作區的熱環境。暖風機的安裝高度范圍為4～30 m，單機額定供熱量范圍為20～120 kW．單機輻射面積范圍為500～1 100 m²。暖風機安裝在廠房高處，布置更加靈活，有利于控制工作區的熱環境。由于單臺暖風機額定供熱量較大，可減少設備的數量，熱水系統也相對簡單。但是在冬季供暖時，暖風機實際供熱能力下降比較嚴重。若降低暖風機的安裝高度(例如安裝在5～8 m)，就只能安裝在廠房立柱的兩側，否則將影響吊車的正常工作，甚至造成事故。

③燃氣紅外線輻射供暖方式

近年來，燃氣紅外線輻射供暖方式越來越多地應用于高大廠房，其主要優點是安裝方便、可調節性好、輻射熱可更有效地提高工作區的熱舒適度。當然，燃氣紅外線輻射供暖也存在隨著安裝高度的增加，實際供熱能力下降的問題。值得注意的是，當發生器設置在室內時，應對燃燒所消耗的空氣量進行校核計算，由此判斷是否需要從室外供應空氣。此外，煙氣管道盡量不要穿過屋面彩鋼板，以防屋面漏水造成工藝設備的損壞。

2 工程概況

分別采用以上3種供暖方式，針對某實際工程，采用CFD模擬軟件對廠房內溫度場進行模擬計算。根據GB 50019--2003《采暖通風與空氣調節設計規范》，天津地區供暖室外計算干球溫度為-7℃，冬季通風室外計算干球溫度為-6．5℃，室內設計溫度為l6℃。

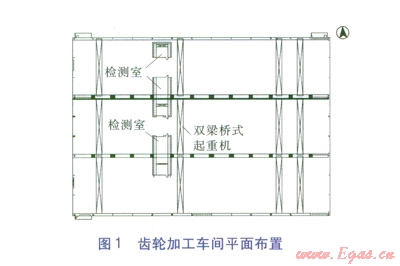

項目位于天津市北辰科技產業園區內，主要承擔各種規格減速機齒輪的生產。齒輪加工車間主要包括齒輪加工區及檢測室，平面布置見圖l。

車間總建筑面積為6 912 m²，東西長96 m，南北(分3跨，跨距均為24 m)寬72 m，建筑高度10．6m。經計算，供暖通風設計熱負荷為850 kW，選擇1臺熱功率為1 085 kW的燃氣熱水鍋爐作為熱源。廠房為全鋼結構，主要墻體采用鍍鋁鋅壓型鋼板。

3 廠房內溫度場模擬結果及分析

①散熱器供暖方式

散熱器供暖系統布置為上供上回同程式。在設計時已盡量利用廠房空間充分布置散熱器，但仍未滿足設計熱負荷要求。南北兩側靠外墻共布置l04組鋼質橢圓二柱散熱器(散熱器中心距為600 mm，每組25片，每組熱流量為2．9 kW)。立柱兩側共布置48組鋼質橢圓二柱散熱器(散熱器中心距為1 800 mm，每組25片，每組熱流量為7 kW)。室內供暖系統的設計供回水溫度為95、70℃。由模擬結果可知，工作高度(距地面1．2 m)范圍內大部分區域的空氣溫度僅為5℃左右。由于廠房的跨度較大，單純依靠局部區域設置的散熱器，難以實現均勻一致的溫度場。加之散熱器的傳熱形式以對流傳熱為主，雖然散熱器表面溫度較高，但隨著距離散熱器位置越來越遠，溫度衰減很快。

②暖風機供暖方式

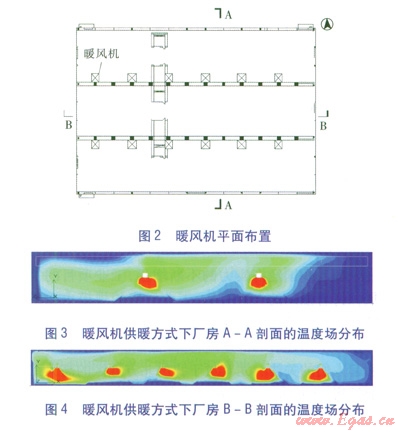

暖風機安裝高度為6 m，掛裝在立柱一側，平面布置見圖2。單臺額定供熱量為85 kW，共l2臺，設計供、回水溫度為80、60℃，熱水管道設計為上供上回同程式系統。暖風機供暖方式下，廠房A-A、B-B剖面的溫度場分布分別見圖3、4。由模擬結果可知，工作高度范圍內大部分區域的空氣溫度僅為9℃左右。熱氣流在羽流的作用下，使得廠房上部空間溫度較高。而且水平方向的溫度分布非常不均勻，在暖風機正下方及周圍環境溫度較高，其他位置則相對較低。

③燃氣紅外線輻射供暖方式

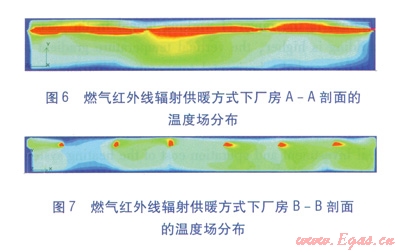

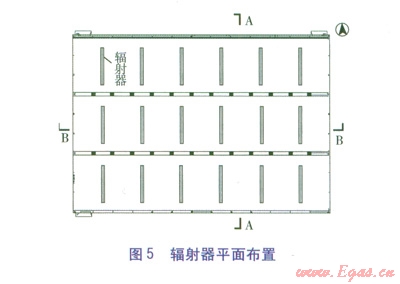

輻射器安裝高度為8．55 m，單臺輻射器額定供熱量為59 kW，共設18臺，平面布置見圖5。燃氣紅外線輻射供暖方式下，廠房A-A、B-B剖面的溫度場分布分別見圖6、7。由模擬結果可知，工作高度大部分范圍內空氣溫度為l2℃左右，垂直高度溫度梯度小，水平方向溫度分布均勻，供暖效果優于上述兩種供暖方式。

4 供暖方式經濟性比較

①系統造價

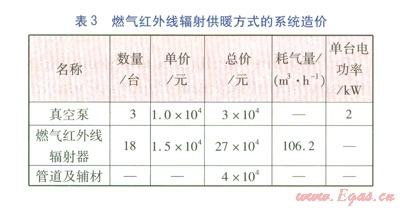

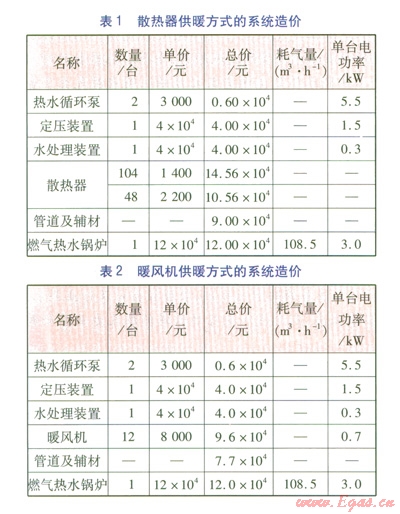

系統造價主要包括設備費、材料費、各項增容費，由于廠區內已具備各類條件，故不考慮增容費。3種供暖方式的系統造價分別見表l～3。散熱器供暖方式的系統造價為54．72×10⁴元，暖風機供暖方式的系統造價為37．9×10⁴元，燃氣紅外線輻射供暖方式的系統造價為34×10⁴元。

②供暖期運行費

散熱器供暖方式：供暖時間按118 d計算，每天運行24 h，總運行時間為2 832 h?？紤]室外溫度的變化，燃氣鍋爐額定負荷當量運行時間為2 000 h，其他設備的運行時間不變。

暖風機供暖方式：同散熱器供暖方式。

燃氣紅外線輻射供暖方式：供暖時間為118 d，每天運行8 h，總運行時間為944 h。由于燃氣紅外線輻射器起停靈活，且主要以輻射形式供暖，供暖區域升溫快，因此不像熱水系統受鍋爐的限制必須24h連續工作，只需在工作時間開啟。

運行費主要包括燃電費、氣費，電價按0．65元/(kW·h)計算，燃氣價格按2．7元／m³計算。經計算，3種供暖方式的供暖期運行費分別為61．34×10⁴、62．50×10⁴、27．44×10⁴元。

③經濟性分析

由以上分析可知，在3種供暖方式中，燃氣紅外線輻射供暖方式的系統造價及供暖期運行費最低。

5 結論

①采用CFD模擬軟件對3種供暖方式下廠房內溫度場進行模擬，由模擬結果可知，在采用燃氣紅外線輻射供暖方式時，工作高度范圍內大部分區域的空氣溫度為12℃左右，垂直高度溫度梯度小，水平方向溫度分布均勻，供暖效果優于散熱器供暖方式、暖風機供暖方式。

②在3種高大廠房供暖方式中，燃氣紅外線輻射供暖方式的系統造價及供暖期運行費最低。

參考文獻：

[1] 薄迎．大空間建筑燃氣紅外線輻射供暖系統的探討[J]．煤氣與熱力，2005，25(9)：41-44．

[2] 陳佩寒，田玉卓．燃氣紅外線輻射供暖系統的設計與安裝[J]．煤氣與熱力，2008，28(6)：A29-A31．

[3] 宮克勤，張大英，劉曉燕，等．燃氣紅外線輻射供暖技術應用研究進展[J]．煤氣與熱力，2009，29(8)：Al8-A20．

[4 王海霞，由世俊，董玉平．高大空間建筑輻射與分層送風供暖的模擬[J]．煤氣與熱力，2004，24(11)：609-613

[5] 由玉文，婁承芝，安大偉，等．燃氣紅外柔強輻射采暖在高大建筑的應用[J]．煤氣與熱力，2004，24(3)：141-144．

本文作者：周權楊靈艷 李侃 劉培源
