摘　要：計算氣藏動態儲量最常用的方法是壓降法，該方法不需要知道水侵量的大小，僅依靠生產動態數據，繪制累計產量與視地層壓力的關系曲線，就可以計算動態儲量。但壓降法需要較多的

摘　要：計算氣藏動態儲量最常用的方法是壓降法，該方法不需要知道水侵量的大小，僅依靠生產動態數據，繪制累計產量與視地層壓力的關系曲線，就可以計算動態儲量。但壓降法需要較多的測試地層壓h數據且要求測試數據準確可靠，對南海東部普遍存在的強邊底水氣藏采用常規的壓降法計算出的動態儲量往往比實際值大，甚至高于靜態地質儲量，因為水侵往往比人們觀測到時發生得更早，要準確計算此類氣藏的動態儲量需要考慮水體的影響。為此，提出了一種適用于強水驅氣藏的儲量計算方法，該方法首先將多井系統等價為l口井生產的情形，引入水驅氣藏物質平衡方程和測試的地層靜壓為約束條件，建立產量、流壓、測試地層壓為目標函數，擬合生產動態數據，獲得動態儲量，并能求出水侵量。用南海東部PY30-1氣田某層位計算實例驗證了該方法，結果表明，該方法能更好地用于水體活躍程度高的氣藏，動態儲量計算結果可靠度、可信度均高。

關鍵詞：中國  南海東部  水驅氣藏  物質平衡方程  動態擬合  儲量  水侵量  壓降曲線

A new method of calculating the reserves of gas reservoirs strongly driven by edge and bottom water in the eastern South China Sea

Abstract：The pressure drop method is the most common method for calculating the dynamic reserves of a gas reservoir．With the water influx value unnecessarily known，this method can calculate dynamic reserves by plotting the relarion curve of the cumulative production vs．reservoir pressure based on the production data．However，this method requires a large arnount of accurate and reliable strata pressure data．The dynamic reserves calculated by this method are usually higher than the actnal values of the gas reservoirs strongly driven by edge and bottom water in the eastern South China Sea，even higher than the staffc geological reserves．The water influx usually occurs earlier than the monitored results，thus the influence of the water body should be considered in the calculation of the dynamic reserves of such this type of gas reservoirs．Therefore，a new method is proposed herein in this case．First it equates the production of the multi well system with that of one well and introduces the material balance equation of water drive gas reservoirs and tested formation static pressure as the constraint conditions，then establishes the objective function of output，flowing pressure and tested formation pressure，fits the dynamic production data，and finally obtains the dynamic reserves and the volume of water influx．Through the calculation of one sequence layer in the PY30-1 field in the eastern South China Sea，this new method is validated with highly reliable calculation results．This new method is better used for the reserve estimation of such gas reservoirs with a high degree of active water body．

Key words：China，eastern South China Sea，water drive gas reservoir，material balance equation，dynamic nlatchin9，reserve，water influx，drawdown curve

氣藏的動態儲量是確定氣藏開發規模和開發設計的重要參數^[1]。目前，計算動態儲量最常用的方法為物質平衡法，對氣藏來說，即壓降法。定容封閉氣藏的壓降曲線為一條直線，將直線外推到視地層壓力為零時的累計產氣量即為氣藏的動態儲量，水驅氣藏由于有水體的作用，水侵發生后壓降曲線將偏離直線段，但在開發初期可近似為一條直線，可根據初期直線段進行氣藏的儲量計算^[2]。

壓降法需要較多的測試地層壓力數據，且要求測試數據準確可靠。在實際應用中發現，對水體活躍程度較高的氣藏來說，采用常規方法計算出的儲量往往偏大，甚至高于地質儲量，因為水侵往往比觀測到時發生得更早。要準確計算此類氣藏的動態儲量需要考慮水體的影響，求得水侵量的大小^[3]。

國內外不少學者對水侵量的計算進行了研究，假設了不少的水侵模型，推導出許多水侵量的計算公式，主要有穩態水侵、準穩態水侵、小水體水侵以及非穩態水侵模型和典型曲線擬合法^[4-6]，但這些計算方法計算過程比較煩瑣又帶有不確定性^[7]。筆者利用地層壓力及采出量等牛產數據建立目標函數，自動擬合計算出動態儲量及水侵量。

1　數學模型建立的方法

若一個氣層內投產有幾口井，先判斷這幾口井是否連通，若連通可考慮將幾口井等價為1口井生產的情形以避免動態分析時井間的干擾。其等價原理為：

①生產時間處理，tp=



②產量處理，qgave=



③流壓處理，pwfave=



④水平段長度處理，L=



考慮氣藏具有底水或邊水的影響，地層壓力的變化由水驅氣藏物質平衡方程來約束^[8]。即



天然氣中的凝析水量計算式為：

qw=qg1.6019×10^-4 A[0.32(0.5625T+1)^B]C 　　　　?。?span lang="EN-US">2）

其中A＝3.4+418.0278／R

B=3.2147+3.8537×10^-2R—4.7752×10^-4R²

C＝1-0.4893S-1.757S²

單井井底流壓關系式為：



其中



單井不穩定流動利用杜哈美原理，在流壓變化情況下產量響應函數為：



其中

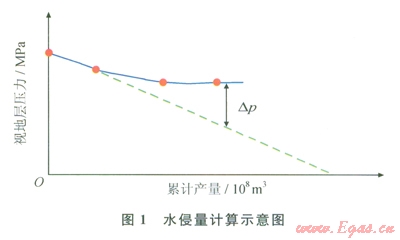

水侵量可根據視地層壓力與累計產氣量的關系曲線進行計算(圖1)。



根據生產動態數據建立優化目標函數：①流壓擬合目標函數為E＝min(Pwf-Pwf^*)²；②產氣量擬合目標函數為E=min(qg-qg^*)²；③測試地層壓力擬合目標函數為E=min(PR-PR^*)²。

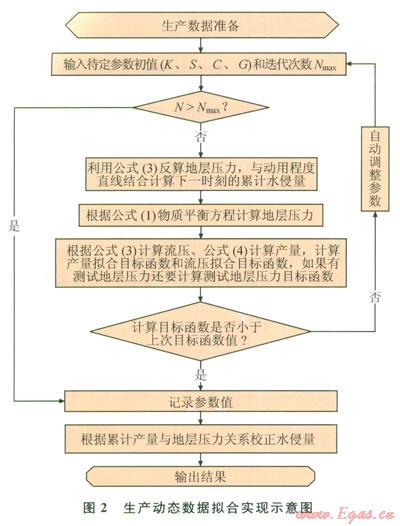

最終水侵量的確定既要通過生產歷史擬合結果又要通過地層壓力變化校正。這樣既考慮了水侵對地層壓力的影響，又考慮了物質平衡方程，其實現框圖如圖2所示。計算步驟為：①數據準備(基礎數據、生產動態數據、試井解釋結果參數)和迭代次數；②確定需要擬合的待定參數，假設待定參數的初始值的范圍、初始動態地質儲量，確定動用儲量直線；③根據參數用式(3)計算歹；加，根據無因次壓力的定義跏反算地層壓力，根據地層壓力與累計產氣量關系作如圖l所示的曲線，根據視地層壓力與動用儲量線的差值計算下一個時刻的累計水侵量，根據物質平衡方程計算下一個時刻的地層壓力，根據式(3)、(4)計算流壓和產量，計算流壓擬合目標函數、產量擬合目標兩數及地層壓力目標函數；④判斷迭代次數是否結束，若沒結束，就與上次目標值比較，如果比上次值小，且記錄目前參數值，如果比上次值大，重復步驟②，調整參數，如果達到最佳擬合轉入步驟④；如果迭代次數完成，輸出結果。



2　實例分析

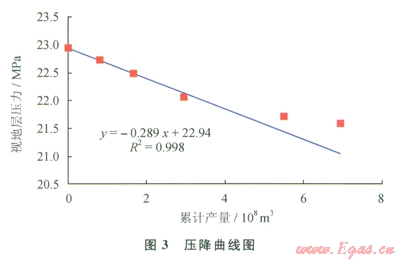

以南海東部PY30-1氣田某氣層為例，該氣藏為邊水氣藏，目前投產了2口井。通過實測數據點作出該氣藏的壓降曲線如圖3所示。



前面4個測試點呈現線性關系，從第5個測試點開始明顯偏離直線段，說明有水侵發生。若采用水驅氣藏的壓降法計算動態儲量，則根據前面4個數據點的線性關系為y=-0.289x+22.94，外推出動態地質儲量為97.4×10⁸m³，這個值遠遠超過該層的地質儲量38.58×10⁸m³，說明水侵發生得更早。

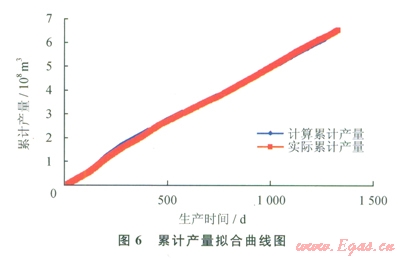

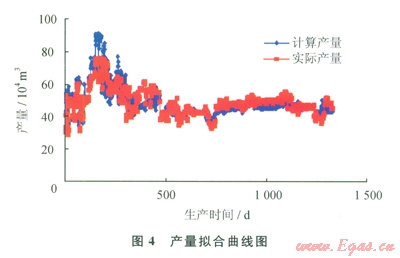

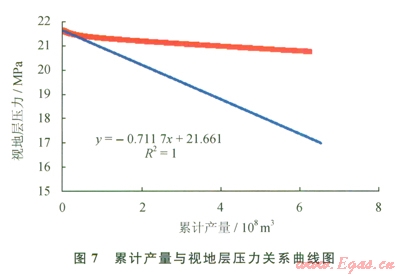

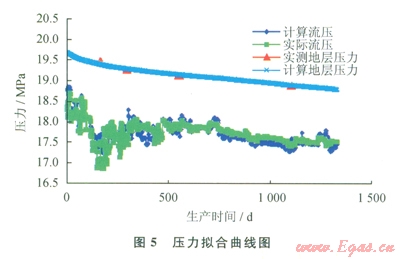

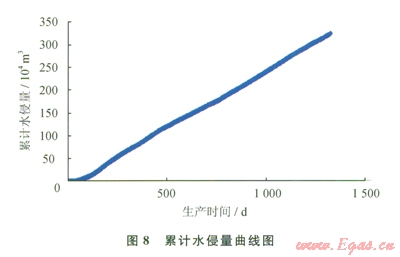

采用筆者提出的方法對該氣藏的動態儲量進行分析，首先將2口生產井等價為1口井，再利用實測地層壓力為約束條件，采用氣藏生產動態數據進行擬合，產量、壓力、累計產量擬合曲線如圖4～6所示，歷史擬合效果好。圖7為該氣藏的壓降關系曲線，由壓降關系式P／Z=-0.711Gp+21.661，可推出該氣藏的動態地質儲量為30.4×10⁸m³。從圖8可以看出，目前累計水侵量達300×10⁴m³，表明水體活躍程度高。











3　結論

1)對有強水體影響的氣藏，采用常規的水驅氣藏壓降曲線外推出的動態儲量其值往往偏大，水侵現象比人們觀察到時發生得更早。

2)筆者介紹的動態儲量計算方法通過擬合產量、流壓等生產數據，引入水驅氣藏物質平衡方程和目前的測試靜壓為約束條件，考慮水體的影響，獲得動態儲量，并能計算出水侵量，所建模型更符合水驅氣藏實際情形，計算結果更為可靠。

3)實例分析表明，該方法能更好地用于水體活躍程度高的氣藏，其動態儲量計算結果可信度高。



符號說明

qw為天然氣中凝析水量，m³／d；WGR為水氣比，m³／l0⁴m³；T為溫度，K；We為累積水侵量，l0⁴m³；Wp為累積產水量，l0³m³；We為累積凝析水量，10⁴m³；Gp為累積產氣量，l0⁸m³；G為原始地質儲量，l0⁸m³；Z為氣體偏差因子，無因次；Bw為地層水體積系數，m³／m³；Bg為天然氣體積系數，m³／m³；Pi為原始地層壓力，MPa；P為目前地層壓力，MPa；CD為無因次井筒儲集系數；S為表皮系數；s拉氏空間變量；`pwD為拉氏空間井底流壓，MPa；`PD為不考慮井筒儲集和表皮效應下井底流壓響應，MPa；Pj為第j個時間段的井底流壓，MPa；h為儲層厚度，m；mg為黏度，mPa·s；Kh為滲透率，D。



參考文獻

[1]劉世常，李閩，巫揚，等．計算水驅氣藏地質儲量和水侵量的簡便方法[J]．新疆石油地質，2008，29(1)：88-90．

LIU Shichang，LI Min，WU Yang，et al．Simple Calculation of OGZP and water influx in gas pool by Water drice process[J]．Xinjiang Petroleum Geology，2008，29(1)：88-90．

[2]李傳亮．氣藏水侵量的計算方法研究[J]．新疆石油地質，2003，24(5)：430-431．

LI Chuanliang．Determination of calculation method of water influx in gas reservoir[J]．Xinjiang Petroleum Geology，2003，24(5)：430-431．

[3]黃炳光，劉蜀知．氣藏工程與動態分析方法[M]．北京：石油工業出版社，2004：51-76．

HUANG Binguang，LIU Shuzhi．Gas reservoir engineering and dynamic analysis method[M]．Beijing：Petroleum Industry Press，2004：51-76．

[4]FETLOVICH M J．A simplified approach to water influx calculations  finite aquifer systems[J]．Journal of Petroleum Technology，1971，23(7)：814-828．

[5]秦同洛，李運，陳元千．實用油藏工程方法[M]．北京：石油工業出版社，l989：99-135．

QIN Tongluo，LI Dang，CHEN Yuanqian．Practical method of reservoir engineering[M]．Beijin9：Petroleum Industry Press，1989：99-135．

[6]張倫友，李江．水驅氣藏動態儲量計算的曲線擬合法[J]．天然氣工業，1998，18(2)：26-29．

ZHANG Lunyou，LI Jiang．Curve fitting method of water drive gas reservoir dynamic reserves calculation[J]．Natural Gas Industry，1998，18(2)：26-29．

[7]王怒濤，黃炳光，張崇軍，等．水驅氣藏動態儲量及水侵量計算新方法[J]．西南石油學院學報，2000，22(4)：26-32．

WANG Nutao，HUANG Binguang，ZHANG Chongjun．et al．A new method to calculate reserves and water influx of water drive gas reservoir[J]．Journal of Southwest Petroleum Institute，2000，22(4)：26-32．

[8]李傳亮．油藏工程原理[M]．北京：石油工業出版社，2005：124-128．

LI Chuanliang．Fundamentals of reservoir engineering[M]．Beijing：Petroleum Industry Press，2005：124-128．

[9]王怒濤，唐剛，任洪偉．水驅氣藏水侵量及水體參數計算最優化方法[J]．天然氣工業，2005，25(5)：75-77．

WANG Nutao，TANG Gang，REN Hongwei．Optimized calcuating method of aquifer influx and parameters for water drive gas reservoirs[J]．Natural Gas Industry，2005，25(5)：75-77．
