摘　要：連續油管鉆井技術是20世紀90年代從北美地區迅速發展起來的一項高效、低成本、安全環保的鉆井技術。四川宏華石油設備有限公司成功研發了國內首臺復合連續油管鉆機，名義鉆井深度(Æ114.3mm鉆桿)2000m。鉆機的主要設備由移動運輸性好的3臺拖掛單元組成：連續油管井架底座拖掛單元、連續油管滾筒拖掛單元和機械手拖掛單元。該鉆機將連續油管裝置和帶動力水龍頭的常規鉆井裝置集成在一起，既能進行常規鉆桿鉆井，又能進行連續油管鉆井。鉆機配備的全套自動化管子處理裝置、輕便鐵鉆工、自動液壓卡瓦等機具，極大地減少了鉆臺面的作業量，降低了勞動強度。鉆井試驗結果表明，CTRl20／300復合連續油管鉆機總體性能符合設計要求，與常規鉆井相比具有起下鉆速度快、機械鉆速高、鉆井液連續循環等優點，但還需要進一步加強井下工具和鉆井工藝的研究，以加快其在國內的推廣應用和發展。

關鍵詞：連續油管  復合連續油管鉆機  鉆井試驗  淺油氣藏  中國  四川宏華石油設備有限公司

Research＆development of CTRl20／300 hybrid coiled tubing rig and its experimental studies

A11stract：Since its first use in North America in the l900s，the Coiled Tubing Drilling(CTD)has been developing rapidly as an effi-cient，low cost and environmentally-friendly technology．The first hybrid coiled tubing rig in China was researched and developed successfullv by Sichuan Honghua Petroleum Equipment C0．，LTD，and its designed drilling depth is up to 2000m by use of the Æ114.3mm drill pipe．The main equipment of the rig is mounted on three trailers with strong mobility，i.e.，substructure trailer,reel trailer and pipe handling trailer．This hybrid coiled tubing rig is integrated with a coiled tubing device and the conventional drill-ing device equipped with a power swivel，so it can drill either with conventional drill pipes or coiled tubing．Both workload and work intensitv of operators will be significantly，cut down by use of such tools as automatic pipe handling system，portable iron roughneck，automatic hvdraulic slip，etc．The experiment shows that the overall performance of CTRl20／300 hybrid CTR satisfies the require-ment of design．Compared with the traditional drilling，CTD has the advantages of fast tripping，a high rate of penetration，and con-tinuous circulation of drilling fluid．However，further studies on downhole tools and drilling techniques are required for faster devel-opment and wider application of CTD technology in China．

Key words：coiled tubing，hybrid coiled tubing rig，drilling experiment，shallow gas and oil reservoir

自從1962年，美國California石油公司和Bowen石油工具公司聯合研制的第一臺連續油管作業裝置(Coiled Tubing Unit，CTU)投入石油工業應用至今，CT技術和CTU已經歷了40多年的發展歷程。特別是20世紀90年代初，法國Elf公司利用CT技術進行老井加深，美國Oryx公司利用CT技術側鉆水平井以及Ensco公司利用CT技術進行欠平衡鉆井的試驗成功，極大地推動了連續油管鉆井(Coiled Tubing Drill-ing，CTD)技術的發展^[1]。目前連續油管技術已經廣泛應用于鉆井、完井、采油、修井和集輸?shù)茸鳂I(yè)的各個領域，解決了許多常規作業技術和方式難以解決的問題，應用效果明顯^[2-7]。其中連續油管鉆井技術作為一項成本低、效率高、安全可靠的鉆井新技術，成為了鉆井領域的技術熱點^[8]。在國內，采用連續油管進行修井作業已有30多年的歷史，但所采用的連續油管設備大多是從國外進口的。近幾年，中國石油和中國石化相關科研院所通過技術引進和自主研發已經成功開發了具有自主知識產權的連續油管作業車^[9]，但到目前為止我國還沒有開發出用于鉆井的專用連續油管鉆機^[10]。

早期由于沒有專用的連續油管鉆機，常采用連續油管作業機進行老井重鉆，這時往往需要一臺修井機準備鉆前工作或配合進行下尾管和取出生產油管等作業。在鉆新井時，也需要一臺常規鉆機鉆開表層井眼和下套管。這就導致在鉆井過程中需要準備兩套鉆機，并在連續油管作業機和常規鉆機之間進行轉換，導致作業效率低。為了提高連續油管鉆井的效率，在20世紀90年代后期，人們就提出了將連續油管鉆機和常規鉆機復合的想法，即復合連續油管鉆機^[11-13]。為了滿足國內外鉆井市場對連續油管鉆機的需求，四川宏華石油設備有限公司與西南石油大學合作成功研發了國內首臺CTRl20／300復合連續油管鉆機。

1　復合連續油管鉆機的總體方案

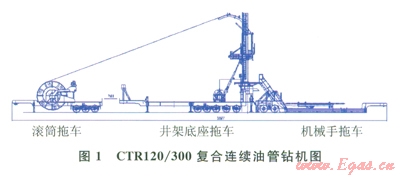

為了使得連續油管鉆機能滿足全過程鉆井和下套管作業的要求，CTRl20／300復合連續油管鉆機將連  續油管裝置和帶動力水龍頭的常規鉆井裝置集成在一起，鉆井過程中采用常規鉆井設備鉆進表層井段和下套管作業，采用連續油管鉆井設備進行表層以下的鉆井作業。鉆機在門型井架上設計了一段水平導軌，注入頭安裝在水平導軌上，一對液缸推動注入頭底座在水平導軌上滑動，從而實現注入頭移動到井眼軸線和遠離井眼軸線的動作。當注人頭移動到井眼上方時，可以進行連續油管作業；當注入頭移離井眼位置時，由動力水龍頭(或頂驅)占據井眼位置，則可進行常規鉆井和下套管作業。CTRl20／300復合連續油管鉆機還配備全套的自動化管子處理裝置、輕便鐵鉆工、自動液壓卡瓦等機具，以減少鉆臺面的作業量，不僅能降低工人勞動強度，更能減少潛在事故的發生。為了提高連續油管鉆機的移運性，鉆機的主要設備設計在3臺拖掛單元上，分別是連續油管井架底座拖掛單元、連續油管滾筒拖掛單元和機械手拖掛單元(圖1)。

2　鉆機的基本參數

名義鉆井深度范圍(Æ114.3 mm鉆桿)2000m；最大大鉤載荷(8繩)1350kN；鉆井鋼絲繩直徑Æ29mm；滾筒容量3000m(Æ73.02mm連續油管)，2000m(Æ88.9mm連續油管)；注人頭提升力534kN；注人頭注入力267 kN；注人頭最大提升速度48m／min；絞車額定輸入功率450kW；門型井架凈空高18.5m；鉆臺高度4.5m；鉆臺面積5.7m×3.555m：轉盤梁凈空高4.1m。

3　廠內鉆機鉆井試驗

3．1試驗?zāi)康?span lang="EN-US">

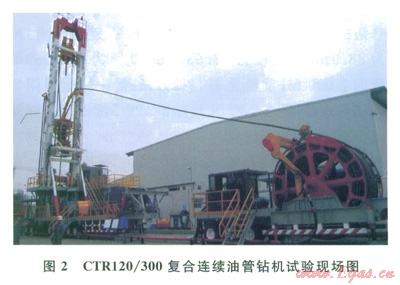

2010年，在四川宏華石油設備有限公司廣漢廠區，對CTRl20／300復合連續油管鉆機進行了鉆井試驗(圖2)，試驗的目的：①初步掌握連續油管鉆井工藝；②驗證連續油管鉆機各部件是否滿足設計要求，為相關設備和零部件的改進提供依據；③考察采用連續油管鉆井是否能顯著提高鉆井速度；④考察乃Æ88.9mm連續油管在影Æ215.9mm井眼的鉆進過程中，連續油管是否能提供相應的鉆壓和承受鉆頭的反扭矩；⑤考察連續油管鉆井過程中井眼的清洗情況。

3．2鉆井試驗的基本情況

鉆井前挖好方井并安裝夠Æ450mm導管和開好溢流口，為第一次開鉆和第二次開鉆鉆井液循環做好準備。開鉆前表層套管、鉆具、工具到位，鉆井液水化時間達到24h并處理完成，密度l.05g／cm³，漏斗黏度大于40s；全套設備試運轉正常，表層固井水泥及固井車輛到位后方可開鉆。

第一次開鉆主要鉆遇未成巖的沖積砂和卵石層，采用常規鉆桿鉆井，采用乃Æ311.2mm鉆頭，鉆至井深64m，下入Æ244.5mm的表層套管，封隔易塌、易漏和區域水層，保護地下水層。

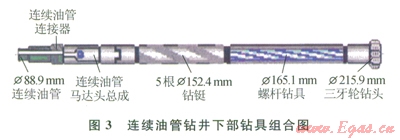

第二次開鉆進行連續油管鉆井試驗(圖3)，Æ215.9mm鉆頭鉆達設計試驗井深350 m。主要鉆遇泥巖、頁巖和砂巖。鉆井參數：鉆壓為20～30kN，排量為18～20L／s，泵壓為3～5MPa。鉆井液參數：密度為1.05～1.15g／cm³，漏斗黏度為38～40s，API失水量為5mL，泥餅厚度為0.5mm。鉆具組合：Æ215.9mm鉆頭+Æ165.1mm螺桿鉆具+431×4A0接頭+5根Æl52.4mm鉆鋌+4A1×310接頭+Æ120.65mm馬達頭總成+Æ139.7mm連接器+Æ88.9mm連續油管。

3．2．1連續油管

鉆機配套美國Tenaris公司的90級連續油管，外徑為88.9mm；內徑為78.53mm；壁厚為5.18mm；長度為2000m；重量為l0.7kg／m；最小屈服極限為620MPa；內部最小屈服壓力為68.26MPa；扭矩屈服極限為18.6kN·m。

3．2．2  連續油管連接器

連續油管鉆井需要通過連續油管連接器連接各種井下工具，此次配套的是螺釘凹坑式連續油管連接器。該連接器一端和連續油管連接，另一端的螺紋接頭與其他井下工具連接(圖3)。連接前，通過連接器和凹坑螺釘在連續油管末端的管壁上預先壓制出相應的凹坑，再通過球頭螺釘壓入凹坑，從而將連接器固定在連續油管末端。球頭螺釘需要扭緊至規定的扭矩，確保連接器與連續油管的連接安全可靠，能承受鉆井時的沖擊和振動。

3．2．3馬達頭總成

馬達頭總成是集成了幾種井下工具的短節，通常將止回閥、丟手短節和循環短節集成在一起，集成后的工具長度更短(圖3)，減少了現場連接次數。止回閥在馬達頭總成的最上端，用來阻止鉆井液倒流進入連續油管。丟手短節通常安裝在止回閥之下，在下部鉆具組合卡死的情況下，通過投球的方式能斷開連續油管與下部鉆具組合的連接，上提連續油管后就可開始打撈作業。循環短節位于馬達頭總成的最下端，當下部鉆具被埋或鉆頭水眼堵塞時，通過循環短節來建立鉆井液循環通道。

4　連續油管鉆井試驗分析

4．1鉆壓

本次試驗過程中，注入頭載荷變化不規則，未能準確反映施加在鉆頭上的鉆壓，需要依靠鉆井泵泵壓的變化來判斷鉆壓的施加情況。分析認為：連續油管的不旋轉使其與井壁產生無規律的滑動摩擦，導致從注入頭懸重表測量的鉆壓數據不準確。因此，連續油管鉆井應在下部鉆具組合增加測量短節，從井底直接測量鉆壓，以消除連續油管與井壁摩擦對鉆壓測量的影響。在連續油管定向鉆井中，連續油管與井壁的隨機接觸情況更加復雜，從井底測量鉆壓尤為必要。

4．2井眼清洗情況

連續油管鉆進因上部管柱不旋轉，有效地清洗井眼的鉆井液環空返速要求更高，特別是鉆定向井。巖屑容易沉降在井眼低邊形成巖屑床，這增大了連續油管與井壁的摩擦力，甚至導致管柱在井眼中屈曲鎖死。廠根據有關文獻資料^[14]，垂直井段鉆進時，如果環空返速能大于36.57m／min，則能確保井眼清洗良好。在鉆斜井和水平井時，鉆井液環空返速至少為73.15m／min。

本次Æ215.9mm垂直井眼段的鉆進試驗，按鉆井泵排量為18.5L／s時計算環空返速就達到36.57m／min，實際鉆井中鉆井泵排量在17～20L／s，井眼清洗情況良好(圖4)。

4．3鉆進深度測量

此次鉆井試驗，注人頭和滾筒上深度測量傳感器為接觸式傳感器，鉆進過程的連續油管長度測量誤差較大，而在起下鉆記錄深度比較準確。試驗采用的是三牙輪鉆頭，三牙輪鉆頭是通過沖擊破碎的方式實現破巖的，鉆進過程中引起了連續油管較強烈的振動，特別是在鉆頭鉆遇軟硬交錯地層時，振動更為明顯，連續油管的振動從井下傳到地面，導致連續油管的深度測量出現較大誤差。鉆井過程中，井下連續油管處于屈曲失穩狀態，在溫度、壓力、軸力和扭矩的作用下亦會產生相應的變形，即使是地面?zhèn)鞲衅鳒y(cè)量精度高也很難準確掌握鉆頭的鉆進深度。所以，在連續油管進行老井開窗側鉆作業中，可以在下部鉆具組合中增加套管接箍定位器以便準確的確定鉆頭的深度。在已知區塊采用連續油管鉆新井則可在BHA中增加自然伽馬傳感器，通過測量地層的自然伽馬來校準鉆頭的深度^[15]。

4．4起下鉆分析

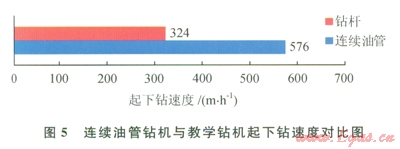

連續油管鉆井的一大優點就是起下鉆無需接單根。在現場進行連續油管起下鉆時平均速度為0.16m／s(576m／h)(圖5)。而常規鉆井時，如果5min起下一根立根(27m)，則起下鉆速度也僅為324m／h，因此在鉆井試驗中連續油管起下鉆速度是常規鉆桿起下鉆速度的l.78倍?？紤]到連續油管注入頭的最大提升速度是0.8m／s，因此在保證起下鉆安全的情況下，連續油管起下鉆速度可以達到常規鉆桿起下鉆速度的3倍。

4．5機械鉆速分析

在相同地質狀況和用同一臺鉆井泵的情況下，將連續油管鉆機與相距35.6m處宏華2號教學鉆機(ZJ40DBS鉆機+頂驅)的鉆井情況進行對比如下：

1)連續油管鉆機全井純鉆38.68h，全井平均機械鉆速9.05m／h，宏華2號教學鉆機全井段平均機械鉆速l.93m／h，連續油管鉆機的全井段機械鉆速是宏華2號教學鉆機的4.69倍。

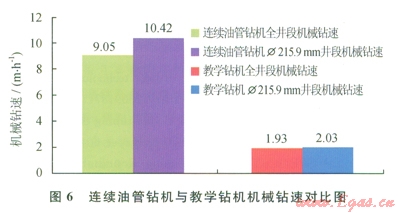

2)連續油管的Æ215.9mm井眼段鉆進，進尺為285.74m，純鉆時間為27.40h，機械鉆速為l0.42m／h。而采用宏華2號教學鉆機鉆的Æ215.9mm井眼段平均機械鉆速僅為2.03m／h。因此在Æ215.9mm井眼的鉆進中，連續油管鉆機的機械鉆速是教學鉆機機械鉆速的5.1倍(圖6)。

從圖6對比數據可以看出，連續油管鉆井因不需要接鉆桿，能實現鉆井液的連續循環，從而獲得了更高的機械速度。如果配備完善的井下工具，司鉆人員也具備豐富的連續油管鉆井經驗，那么鉆井速度勢必會進一步提高。

5　結束語、

通過廠內的鉆井試驗，驗證了CTRl20／300連續油管鉆機總體性能符合設計要求，Æ88.9mm連續油管能滿足Æ215.9mm井眼鉆進要求，而且連續油管鉆井與常規鉆井相比具有起下鉆速度快、鉆速高等優點。CTRl20／300連續油管鉆機的成功研制，填補了國內在該類型鉆機上的空白。

目前，我國各油氣田已進入開發中后期，急需開展老井挖潛增效、難動用儲量開采等工作，而且我國淺層石油天然氣、煤層氣、頁巖氣資源豐富，這些都為連續油管鉆井技術提供了廣闊的發展空間和潛在市場^[16]。目前國內連續油管鉆機的研制與生產還沒有形成規模，并且缺乏連續油管鉆井相配套井下工具，特別是隨鉆測量和導向工具，在連續油管開窗側鉆和連續油管定向井鉆井等方面也缺乏現場的實踐經驗。筆者認為國內相關科研機構和鉆井公司應積極開展相關領域的研究工作，共同推動連續油管鉆井技術在國內的應用和發展。

參考文獻

[1]　黃志潛，高學和．連續油管作業技術文集[M]．北京：石油工業出版社，1998：13-14．

HUANG Zhiqian，GAO Xuehe．Collected works of coiled tubing operation[M]．Beijing：Petroleum Industry Press，1998：13-14．

[2]　賀會群．連續油管技術與裝備發展綜述[J]．石油機械，2006，34(1)：1-6．

HE Huiqun．Development of coiled tubing technique and equipment[J]．China Petroleum Machinery，2006，34(1)：1-6．

[3]　賀會群．連續管鉆井技術與裝備[J]．石油機械，2009，37(7)：1-6．

HE Huiqun．The coiled tubing drilling technology and equipment[J]．China Petroleum Machinery，2009，37(7)：1-6．

[4]　CROUSE P C，LUNAN W B．Coiled tubing drilling-expan-ding application key to future[c]//paper 60706 presented at the SPE／ICoTA Coiled Tubing Roundtable，5-6 April 2000，Houston，Texas，USA．New York：SPE，2000．

[5]　BASS A，STAAL B J．Shallow gas pilot for coiled tubing drilling：a case history[C]//paper 74840 presented at the SPE／ICoTA Coiled Tubing Conference and Exhibition，9-10 April 2002，Houston，Texas，USA．New York：SPE，2002．

[6]　PINK T，NEVES M，SEYLER C，et al．Drilling with a positive-displacement motor and a rotary-steerable system on 3.5 in CT in the San Juan Basin[C]//paper l07115 presented at 2007 SPE／ICoTA Coiled Tubing and Well In-tervention Conference and Exhibition，20-21 March 2007．Woodlands，Texas，USA．New York：SPE，2007．

[7]　單代偉，劉清友，陳俊，等．連續油管鉆機現狀和發展趨勢[J]．石油礦場機械，2010，39(5)：79-83．

SHAN Daiwei，LIU Qingyou，CHEN Jun，et al．Coiled tubing drilling rig status and trend of development[J]．Oil Field Equipment，2010，39(5)：79-83．

[8]　唐志軍，劉正中，熊繼有．連續油管鉆井技術綜述[J]．天然氣工業，2005，25(8)：73-75．

TANG Zhijun，LIU Zhengzhong，XIONG Jiyou．Brief statement of coiled tubing drilling techniques[J]．Natural Gas Industry，2005，25(8)：73-75．

[9]　賀會群，李相方，熊革，等．CT38連續管作業車研制與應用[J]．石油機械，2008，36(3)：1-4．

HE Huiqun，LI Xiangfang，XIONG Ge，et al．Development and application of CT38 coiled tubing unit[J]．China Petroleum Machinery，2008，36(3)：1-4．

[10]　鄧平，王定亞，楊建武，等．連續管鉆機技術研究及開發建議[J]．石油礦場機械，2009，38(11)：36-40．

DENG Ping，WANG Dingya，YANG J ianwu，et al．Study of coiled tubing unit and development proposal[J]．Oil Field Equipment，2009，38(11)：36-40．

[11]　ROBER E，KEVIN M，FRANG S．Development of computer-controlled hybrid CT drilling units[C]//paper 68440 presented at SPE／ICoTA Coiled Tubing Roundt able，7-8 March 2001，Houston，Texas，USA．New York：SPE，2001．

[12]　CASSEE U，ROCK D，KARA D，et al．True hybrid operations combining coiled tubing drilling and conventional rig workover techniques and practices[C]//paper 92207 presented at SPE／IADC Drilling Conference，23-25 February 2005，Amsterdam，Netherlands．New York：SPE，2005．

[13]　SELBY B，SRINIVASN N，DONNALLY B，et al．Hybrid coiled tubing system for offshore re-entry drilling and workover[C]//paper 39374 presented at l998 SPE／IADC Drilling Conference，3-6 March l998，Dallas，Texas，USA．New York：SPE，2001．

[14]　PINK T，NEVES M，SEYLER C，et al．Drilling with apositive displacement motor and a rotary-steerable system on 3(1/2) in coiled tubing in the San Juan Basin[C]//paper 107115 presented at the 2007 SPE／ICoTA Coiled Tubing and Well Intervention Conference and Exhibition，20-21 March 2007，the Woodlands，Texas，USA．New York．SPE．2007．

[15]　ANDERSON D R，DOREL L，MARTIN ROY．A new．integrated，  wireline-steerable， bottom hole assembly brings rotary drilling link capabilities to coiled tubing drilling[C]∥paper 37654 presented at the l997 SPE／IADC Drilling Conference，4-6 March l997，Amsterdam．Netherlands．New York：SPE，l997．

[16]　蘇新亮，李根生，沈忠厚，等．連續油管鉆井技術研究與應用進展[J]．天然氣工業，2008，28(8)：55-57．

SU Xinliang，LI Gensheng，SHEN Zhonghou，et al．Re-search on coiled tubing drilling technology and its application[J]．Natural Gas Industry，2008，28(8)：55-57．

本文作者：單代偉  李奔  田雨  文濤

作者單位：四川宏華石油設備有限公司

　 西南石油大學

　 中國石油長城鉆探工程公司裝備部

　 中國石油川慶鉆探工程公司地質勘探開發研究院
