摘要：為了達到隨鉆快速識別與評價頁巖氣的錄井顯示目的，基于頁巖氣儲層同時具有致密砂巖、致密碳酸鹽巖油氣層的特征，運用巖屑伽馬錄井、地層元素錄井及鉆時資料識別頁巖氣儲層巖性的方法與標準，提出了運用氣測及綜合錄井資料確定地層孔隙度與滲透率、地層壓力與地層破裂壓力、地層含氣飽和度與地層含氣量、氣層產能預測的方法，豐富了錄井頁巖氣解釋評價方法與手段。對中國石油化工股份有限公司首口頁巖氣勘探試驗井——J111井錄井資料進行了分析和探討。結果表明：上述方法為低孔隙度低滲透率復雜孔隙結構的頁巖氣層的精細解釋提供了參考，有較強的實用性，滿足了頁巖氣錄井現場快速解釋評價的需要。
關鍵詞 頁巖氣 錄井 資料 儲集層 參數 解釋 評價 應用
鉆井過程中，利用傳統的砂巖和碳酸鹽巖油氣層錄井評價方法評價頁巖氣儲層存在較多局限性[1-4]。主要表現為：能夠滿足工業開發的頁巖氣氣層巖性特殊，脆性礦物含量較高，需要現場能夠準確確定頁巖礦物成分，判斷巖性；頁巖氣儲層致密，孔隙度與滲透率特別低，傳統評價標準多認為其為干層或非儲層；頁巖氣層微裂縫較發育，隨鉆錄井顯示活躍，干擾較多，甄別有效儲層難；隨鉆定量評價頁巖氣儲層，需要解決地層壓力、孔隙度、滲透率、含氣飽和度、總有機碳含量、吸附氣含氣量、游離氣含氣量等參數的測量方法及評價標準。頁巖氣儲層同時具有致密砂巖、致密碳酸鹽巖油氣層的一些特征，這為評價頁巖氣儲層提供了借鑒作用[2-6]。
1隨鉆測量方法
1.1方法分類
頁巖氣儲層隨鉆測量方法按測量設備和傳統認識分類，主要分為以LWD為主的隨鉆測井和以氣測儀、綜合錄井儀為主的隨鉆錄井兩類。從廣義角度來說，隨鉆錄井主要包括地質錄井、鉆時錄井、氣測錄井和綜合錄井及特殊方法錄井[4]。
目前國內現場頁巖氣儲層隨鉆測量工作量相對較大的測量方法是隨鉆錄井。國外的頁巖氣儲層評價經驗顯示，包括地化錄井、核磁錄井、地層元素錄井、巖屑伽馬錄井在內的特殊方法錄井和巖屑、巖心地質錄井，以及包括鉆時錄井、氣測錄井在內的綜合錄井，在頁巖氣儲層隨鉆測量與評價中起著相對重要作用[5-6]。
1.2 主要測量項目
綜合錄井項目主要有深度、鉆時、全烴、烴組分(C1～C5)、非烴組分、出指數、Sigma值、鉆井液密度測量等。這些項目包括了鉆時錄井、氣測錄井內容，可為頁巖氣儲層評價提供地層孔隙度、滲透率、含氣飽和度、地層孔隙流體壓力梯度、地層破裂壓力梯度及頁巖吸附氣含氣量、游離氣含氣量等參數。
地層元素錄井、巖屑伽馬錄井項目主要有巖屑或巖心的礦物成分測量及巖屑自然伽馬測量。它們?yōu)轫?yè)巖氣儲層評價提供地層巖性、脆性礦物含量參數。地層元素錄井使用的x射線熒光分析儀的礦物成分測量，能準確給出Si、Ga、Mg、K、U、Th、Fe、Al等10余種元素的相對變化，可定量計算出礦物成分。
地化錄井主要測量巖屑或巖心的總有機碳含量、S0、S1、S2等參數。總有機碳含量測定實質是通過測量殘余碳計算得到的一個參數，可以估算頁巖層的吸附氣含量、游離氣含量。
核磁錄井主要測量巖屑或巖心的孔隙度、滲透率、束縛水飽和度等參數。
2 隨鉆評價方法
2.1 巖性識別
判別巖性的難點是高速PDC鉆頭條件下形成的粉末狀巖屑巖性識別。對于該類巖屑，常規肉眼自然光下基本無法識別，只能依靠元素錄井儀、巖屑伽馬錄井儀測量巖屑的礦物成分及自然伽馬強度，識別粉末狀巖屑巖性。由于巖屑伽馬錄井儀測量時效高，儀器操作工作量小，一般多用巖屑伽馬錄井方法識別粉末狀巖屑巖性。
通常，泥頁巖巖屑自然伽馬值比砂巖混合樣(砂巖含量l0%～20%)高5～10個計數值，是純砂巖(砂巖含量50%～80%)的2～3倍，而且泥頁巖含量與自然伽馬值呈線性關系。采用地區泥頁巖-砂巖自然伽馬交會圖版判別，或是利用繪制的連續地層錄井自然伽馬曲線圖分析，都非常方便。
國內現場使用元素錄井儀(X射線熒光錄井儀)可直接測量多種礦物成分，依據化學元素確定礦物成分，從而確定巖性和脆性礦物(石英+碳酸鹽巖)含量。根據公認的國外經驗，頁巖氣層的脆性礦物含量多大于50%。頁巖氣層脆性礦物含量高，易于壓裂，易于沿地層應力較大方向形成人造裂縫，使儲層得到改造，提高滲透能力。
2.2 儲層識別
儲層識別的主要方法是鉆時比值法與dc指數差法。

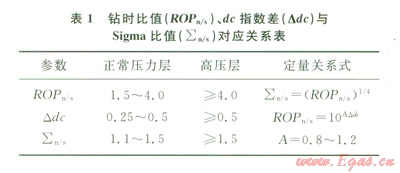

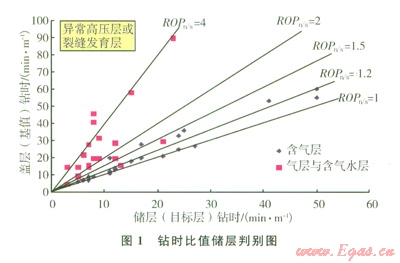

通常，進入目的層段，鉆壓、轉速等鉆井工程參數與密度、黏度等鉆井液性能參數都相對穩定。相鄰的泥頁巖非儲層與儲層段的鉆時存在明顯的差異。泥頁巖非儲層與儲層鉆時之比稱為鉆時比值(ROPn/s)。差儲層：ROPn/s＜1.2；中等及以上儲層：ROPn/s≥l.2；好儲層：ROPn/s≥l.5；高壓儲層，ROPn/s≥4(圖l和表l)。
現場劃分頁巖氣顯示儲層時，采用鉆時比值、dc指數差、烴對比系數、全烴含量曲線結合分層。所謂烴對比系數，是指泥頁巖非儲層或明顯的含烴水層全烴或甲烷平均值與儲層段的全烴或甲烷有效異常值之比。當烴對比系數大于4.0，把鉆時比值大于l.5或Δdc大于0.25的連續井段劃分為一個頁巖氣異常顯示層段，中部夾層小于
2.3 儲層參數確定
利用鉆時資料確定的孔隙度反映了地層總孔隙度，稱為氣測孔隙度。使用條件：鉆壓、轉速等鉆井工程參數與密度、黏度等鉆井液性能參數都相對穩定；盡可能規避新舊鉆頭影響；地層呈正常壓力變化[7]。鉆時變化范圍4～40 min/m，超過該范圍可同步放大10倍或縮小為1/l0，計算公式為：
式中φ為地層孔隙度(氣測孔隙度)；ROPn、ROPs分別為泥頁巖非儲層、儲層鉆時，min/m；φa、φb分別為黏土層未壓實地層、泥頁巖非儲層參考孔隙度，該值依據盆地泥巖壓實規律取值。
泥頁巖儲層同致密砂巖、致密碳酸鹽巖儲層一樣，以孔隙-微裂縫為主的儲層孔隙度同滲透率間存在有明顯的相關性，參考方程為：
式中Kq為地層滲透率(氣測滲透率)，mD。
錄井現場多用地層壓力梯度、地層破裂壓力梯度表征地層孔隙流體壓力和地層破裂壓力，其計算公式為：
式中FPG為地層孔隙流體壓力梯度，MPa/
隨鉆連續測量的氣測烴含量反映了頁巖氣儲層含水飽和度、含氣飽和度、游離氣含量，以及部分吸附氣隨巖屑到地面后的解吸情況。多數情況下吸附氣隨巖屑到地面后的自動解吸量忽略不計。利用氣測資料確定的儲層含水飽和度、含氣飽和度，均稱為氣測地層含水飽和度、含氣飽和度[7-13]。有關計算公式如下：
式中Sw、Sg分別為氣測地層含水率和含氣飽和度；以為氣測含烴飽和度指數，一般為3～7；Cb、Ct分別為烴背景值和儲層異常值；Bg為天然氣體積系數；TOC為總有機碳含量；Gm、Gs、Gt分別為頁巖氣儲層游離氣量、吸附氣量和總含氣量，m3/t。

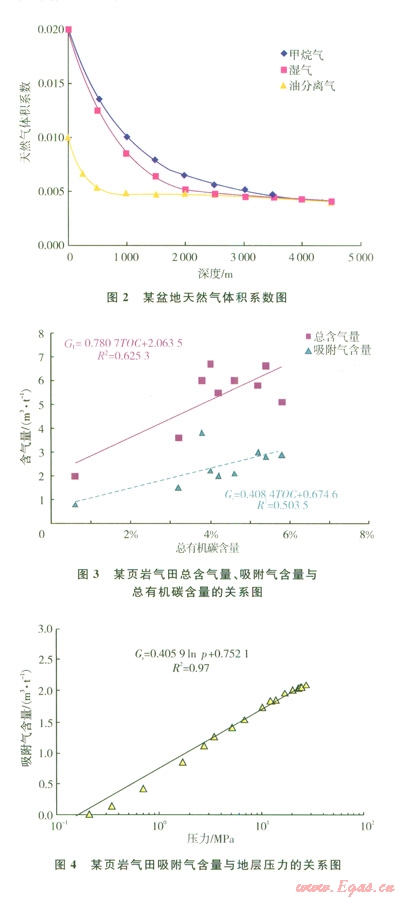

天然氣體積系數的大小與天然氣體組分、地層溫度、地層壓力相關。中、上揚子地臺正常地溫梯度為2.5～3.0℃/l
頁巖氣儲層吸附氣含量與總有機碳含量存在較強的線性相關(圖3)，與地層壓力存在較強的非線性相關(圖4)，基本符合蘭格繆爾等溫吸附方程。

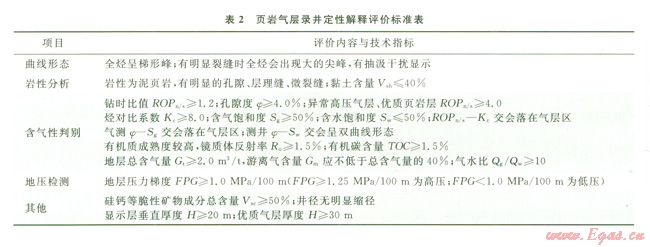

頁巖氣層錄井定性解釋評價標準見表2。
2.4 產能預測
參照川東地區致密碳酸鹽巖氣層產能預測方法[10]，頁巖氣層初始穩定產能統計預測方程為：
式中Qg為儲層產能，m3/d；Ig為儲層含氣指數，無量綱；A、B分別為系數，A=389.7，B=21 773；α為井型系數，直井α=1，水平井α=0.50～0.58；Fk為地層壓力系數，無量綱。
3 實例分析

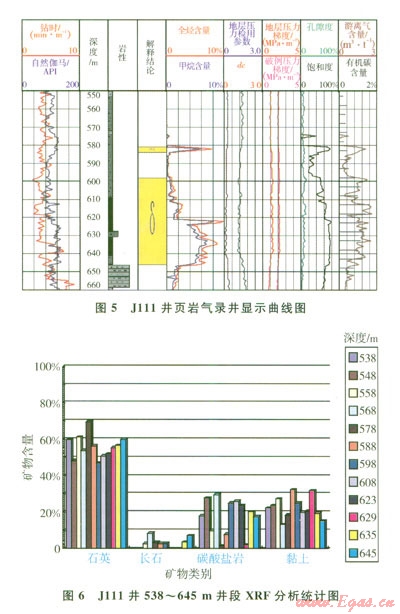

頁巖氣層隨鉆錄井解釋評價參數確定方法在川東、鄂兩地區J111、JYHF-1、HY-1、FYHF-1井進行了應用試驗，獲得了比較好的應用效果。這里重點介紹中國石油化工股份有限公司首口頁巖氣勘探試驗井——J111井的應用情況。
J111井的下侏羅統東岳廟段是主要目的層，垂厚
井段580.0～
井段598.0～646
井段610.0～
4 結論
1)頁巖氣錄井實踐表明，在鉆井工程參數和鉆井液性能相對穩定的條件下，基于隨鉆錄井資料的頁巖氣儲層參數確定方法具有較強的實用性，能滿足頁巖氣顯示錄井解釋評價需要。
2)眾多砂巖、碳酸鹽巖錄井孔隙度、含油氣(烴)飽和度、地層壓力參數確定方法應用實踐表明，利用錄井資料求取的孔隙度、含油氣(烴)飽和度與室內分析及測井測量結果對比，誤差不超過±20%，地層壓力參數與測試結果對比誤差不超過±15%。
3)利用頁巖氣錄井資料判斷儲層，確定儲層孔隙度、滲透率、含氣飽和度、地層壓力、地層破裂壓力、吸附氣含氣量、游離氣含氣量等參數，以及進行頁巖氣產能預測的方法，為頁巖氣錄井解釋評價提供了一條新的思路。
