摘　要：中國石化普光天然氣凈化廠脫硫部分采用的是Black＆Veateh公司的專利技術，所產生的閃蒸氣分兩路處理，一路放空至低壓火炬，一路進入尾氣焚燒爐伴燒，不但造成了資源的嚴重浪費，而且還造成了環境污染。為此，首先對閃蒸氣的組成進行分析，發現其組成與燃料氣基本一致，再對其壓力、水蒸氣含量等進行了對比分析，進而對工藝進行了優化：將閃蒸塔直徑由500mm增至800mm，當溶劑發泡時，可有效減少霧沫夾帶，減少閃蒸氣帶液量；流量計FI-lll02的節流裝置管徑由80mm更換為100mm，有效解決了原流量計量程不足的缺點；調節閥PV-111018管徑由40mm更換為100mm，有效增加了閃蒸氣流量的調節范圍；對閃蒸罐壓力進行分程控制；在閃蒸氣引入燃料氣系統之前，先通過聚結分離器D710，氣體由分離器頂部并入燃料氣系統；而分離出的液體則回收進入吸收系統，再分離出所攜帶的MDEA和水蒸氣，避免了胺液因閃蒸氣帶液的損失。由此尋找出了將閃蒸氣作為燃料氣的應用途徑，獲得了明顯的經濟、環保效益。

關鍵詞：普光天然氣凈化廠  級間冷卻  選擇性  節能減排  閃蒸氣  燃料氣  優化  經濟效益  環境保護

Optimization of the flash gas treatment process for a high-H2S natural gas purification plant

Astract：The Black&Veatch patented technology is adopted in the gas sweetening process of the Sinopec Puguang Natural Gas Processing Plant．The resulted flash gas in this process is usually burned as flare gas or tail gas in the end，which not onlv causes the waste of resources but poses risk in environmental pollution．In view of this，the components of flash gas were first analyzed and found to be quite similar to those of fuel gas，which were thus comparatively studied in terms of pressure，water vapor content，and so on．On this basis，the flash gas treatment process was optimized as follows．a．The diameter of the flash column was increased from 500 to 800mm so the liquid-carting capacity of flash gas could be decreased by reducing the foam carrying ability when the solvent foamed．b．The tube diameter of the flowmeter FI-11102 was changed from 80 to 100mm，which effectively overcame the shortcoming of limited metering range of the original flowmeter．e．The tube diameter of the control valve PVI-l101B was altered from 40 to 100mm，which increased the adjusting range of flash gas flow．d．Split control was applied concerning the pressure of the flash tank．e．Flash gas went through the coalescer and separator D710 before entering the fuel gas system from the top of the separator．e．The separated liquids were recovered back into the absorbing system，from which the MDEA and vapor were separated，thus the liquid-carting loss would be avoided．In this way，the flash gas will be employed again as a ruel gas to achieve notable economic benefit and obvious environmentally friendly result．

Key words：interstage cooling，selective，energy saving and emission reduction，flash gas，fuel gas，feasibility

作為“川氣東送”工程的核心組成部分，自2009年投產以來，中國石化普光天然氣凈化廠(以下簡稱普光凈化廠)每年的高含硫天然氣處理能力已突破l00×10⁸m³，為目前亞洲最大規模的高含硫天然氣處理裝置。普光凈化廠天然氣凈化裝置共建設有6個聯合、l2個系列，單列天然氣凈化能力300×10⁴m³／d^[1]。

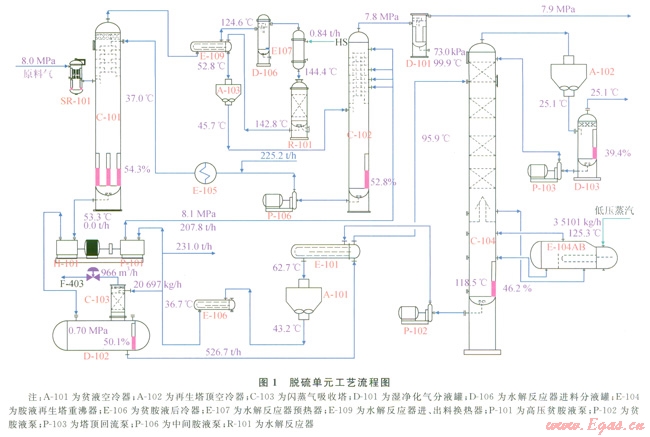

普光凈化廠引進美國Black＆Veatch公司專利技術，以MDEA溶液作為吸收劑，采用兩級吸收、級間冷卻工藝選擇性吸收H2S，其工藝流程如圖l所示。經過濾器(SR-l01)分離出的高含硫天然氣進入一級吸收塔(C-101)，與MDEA溶液在吸收塔內逆流接觸，在二級吸收塔(C-102)底部用泵抽出半富胺液，經過中間冷卻器(E-105)，然后返回一級主吸收塔頂部，一級主吸收塔底部富胺液經液力透平(H-101)回收能量后，進入富胺液閃蒸罐(D-102)，閃蒸后的胺液經貧富胺液換熱器(E-101)換熱后進入再生塔(C-l04)再生，再生后的貧胺液循環使用^[2-4]。閃蒸出的氣體經閃蒸塔吸收H2S后分兩路，少部分進入尾氣焚燒爐伴燒，大部分放空至低壓火炬燒掉。

閃蒸氣是指吸收H2S、CO2后的MDEA溶液經閃蒸罐降壓閃蒸出的氣體，其組分大部分是CH4，各組分的含量隨工況變化稍有改變。正常工況下，普光凈化裝置單列閃蒸氣量約為60000m³／d，放卒量達36000m³／d。這不但造成了資源的嚴重浪費，而且還造成了環境污染。因此，如何將閃蒸氣回收利用一直是普光凈化廠的重要課題。經過仔細分析和科學論證，發現只需通過在原工藝的基礎上進行部分工藝改造就可將閃蒸氣變廢為寶^[5-8]。

1　閃蒸氣并入燃料氣管網的可行性分析

1．1　閃蒸氣的組成分析

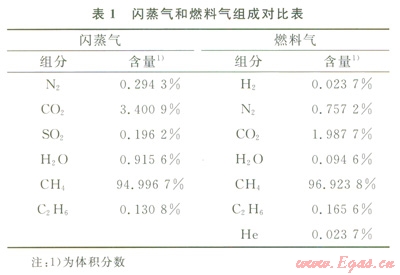

首先利用氣相色譜對閃蒸氣的組成進行了分析，結果如表l所示。從分析結果可以看出，其主要成分是CH4，含量為94.9967％(體積分?jǐn)?shù))，通過表l的對比可以看出，閃蒸氣的組成和燃料氣的組成十分相近。

1．2　閃蒸氣壓力分析

普光凈化裝置實際生產中控制閃蒸罐壓力為0.60MPa左右，富胺液進入閃蒸罐，閃蒸出的氣相經閃蒸氣吸收塔后的壓降小于5kPa，而燃料氣壓力為0.50MPa。因此，閃蒸氣系統與燃料氣系統為正壓差，閃蒸氣不用增壓設備增壓就可以自流入燃料氣系統。

1．3　水蒸氣含量

由表l可以看出，閃蒸氣中水蒸氣含量為0.9156％(體積分?jǐn)?shù))，明顯高于燃料氣中水蒸氣含量。隨著水蒸氣含量的增加，燃料氣水露點升高，如果不加處理直接進入燃料氣系統，這部分水蒸氣在燃料氣系統液化累積會造成系統壓力波動，嚴重者會造成管線水擊，甚至?xí)氯剂蠚夤芫€，造成系統停車事故。因此，閃蒸氣并入燃料氣系統前必須加以處理，降低其水蒸氣含量。

通過以上分析，閃蒸氣作為燃料氣并入燃料氣系統是可行的，但是為了避免燃料氣系統有大的波動，必須在工藝上改造優化。

2　系統改造前后工藝對比

2．1　改造前工藝

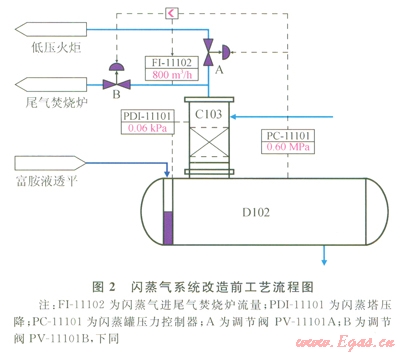

工藝改造前，來自液力透平的富胺液進入閃蒸罐，在罐內閃蒸出所攜帶的輕烴，閃蒸氣經閃蒸氣吸收塔吸收所含H2S后分為兩路，一路到低壓火炬放空，另一路直接入尾氣焚燒爐F-403伴燒，其工藝流程如圖2所示。

該工藝的缺點：

1)直接將閃蒸氣引入焚燒爐伴燒，當溶劑發泡時，閃蒸氣會大量帶液(主要為MDEA)，當帶液的閃蒸氣進入焚燒爐火嘴時，一方面由于燃燒不充分會造成火嘴積碳堵塞；另一方面由于MDEA燃燒，會使尾氣焚燒爐超溫，嚴重時會觸發尾氣焚燒爐溫度高高連鎖，造成尾爐停機，既影響生產又對環境造成極大污染^[9]。

2)為了保證尾氣焚燒爐穩定運行，控制方面設計了低選，控制閃蒸氣進入尾爐的伴燒量。

3)正常工況下，將閃蒸氣大量放空至低壓火炬，造成了資源的浪費，增加了企業的經營成本。

2．2　改造后工藝

2．2．1閃蒸塔及其附件改造

隨著運行時間的延長，胺液系統會出現發泡，此外，處理量、吸收溫度的波動等也會使胺液發泡。當胺液發泡時，閃蒸氣吸收塔(C-103)霧沫夾帶量增加，一方面會降低吸收塔效率，另一方面會造成胺液損失。隨著塔徑增加，氣速降低^[10]，沒計將閃蒸塔直徑由500mm增至800mm，當溶劑發泡時，可有效減少霧沫夾帶，減少閃蒸氣帶液量。流量計FI-lll02的節流裝置管徑由80mm更換為100mm，有效解決了原流量計量程不足的缺點。調節閥PV-1110lB管徑南40mm更換為100mm，有效增加了閃蒸氣流量的調節范圍。

2．2．2閃蒸氣壓力調節系統

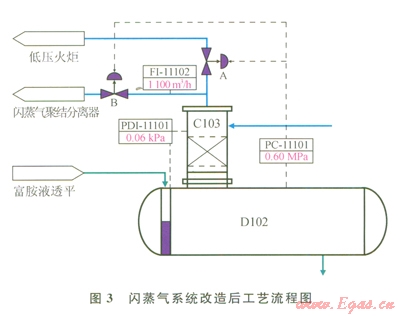

閃蒸罐壓力應嚴格進行調節控制，以保證富MDEA的閃蒸效果。壓力調節控制流程如圖3所示，此處的壓力控制為分程控制^[11]，控制器是PC-11101，調節閥是PV-lll01A、PV-lll0lB。PV-lll01A們于閃蒸氣至低壓火炬管網泄放線上，PV-111018位于閃蒸氣去胺液聚結分離器D-710的管線上。正常操作時，調節閥PV-lll01B開啟，PV-11101A關閉，閃蒸氣去燃料氣系統。當閃蒸罐壓力超高時，調節閥PV-1110lA開啟，將閃蒸氣泄放至低壓火炬管網，保證閃蒸罐壓力平穩，防止出現憋壓事故，保證富胺液的閃蒸效果。

2．2．3閃蒸氣分液系統

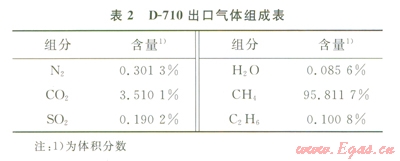

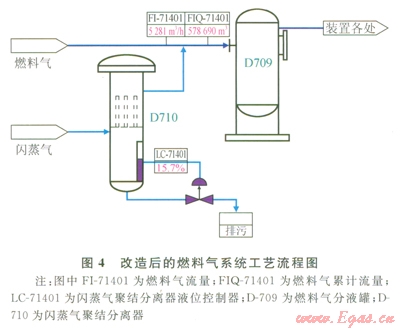

為了盡量避免閃蒸氣引入對燃料氣系統的影響，在其引入燃料氣系統之前，首先通過閃蒸氣聚結分離器D-710，氣體由分離器頂部并入燃料氣系統，分離出的液體回收進吸收系統，同時分離出閃蒸氣中所攜帶的MDEA和水蒸氣，避免胺液因閃蒸氣帶液的損失。D-710出口氣體組成如表2所示，可以看出，通過D-710分液后，閃蒸氣中水蒸氣含量明顯下降；另一方面閃蒸氣分液罐可以起到緩沖作用，避免閃蒸氣引起燃料氣系統壓力波動。工藝流程如圖4所示。

3　應用效果及經濟效益分析

首先，將該工藝優化應用在第五聯合二列處理裝置上，運行效果表明，閃蒸氣吸收塔液泛現象減輕，燃料氣系統壓力穩定，尾爐運行穩定。工藝優化改造實施后，從閃蒸氣回收利用的實際效果看，每列閃蒸氣并入燃料氣系統的平均流量為36000m³／d，燃料氣價格按1.8元／m³計，裝置運行時間按8000h計算，除去工程建設投資226.25萬元，實際每列聯合處理裝置經濟效益為l933.75萬元／a。

 此外，該工藝改進還有效減少了溫室氣體CO2的排放，取得了較好的環境和社會效益。

4　結束語

作為中國建成投產的首個100×l0⁸m³。級特大型高含硫天然氣凈化廠，普光凈化廠在施工運行方面可借鑒的經驗較少。因此，普光凈化廠的技術人員在對天然氣凈化新技術吸收、應用的基礎上，針對實際生產情況，不斷對工藝進行優化。該閃蒸氣節能技術在第五聯合裝置上的成功應用，為普光凈化廠其他聯合裝置的節能改造積累了寶貴的實踐經驗。同時，也為同類高含硫天然氣凈化裝置的節能改造提供了良好借鑒。

參考文獻

[1]張曉剛，范冬立，劉新嶺，等．特大型高含硫天然氣凈化廠安全放空與火炬系統設計解析[J]．天然氣工業，2012，32(1)：90-93．

ZHANG Xiaogang，FAN Dongli，IAU Xinling，et al．Safe and efficient vent and flare technology for the purification plant dealing with over ten billions m³ high H2S natural gas annually in the Puguang Gas Field[J]．Natural Gas Industry，2012，32(1)：90-93．

[2]吳基榮，毛紅艷．高含硫天然氣凈化新工藝技術在普光氣田的應用[J]．天然氣工業，2011，31(5)：99-102．

WU Jirong，MAO Hongyan．Application of new technologies on high H2S gas conditioning in the Puguang Gas Field[J]．Natural Gas Industry，2011，31(5)：99-102．

[3]LAw D．New MDEA design in gas plant improves swcetening，reduces CO2[J]．Oil and Gas，l994，92(35)：83-85．

[4]MACKENZIE D H，PRAMBIL F C，DANIELS C A,et al．Design and operation of a selective sweetening plant using MDEA[R]．Texas：Bryan Research&Enginccring Inc．，l987．

[5]趙相頗，萬秀梅，姚霖，等．輕烴回收裝置液化氣塔操作平衡分析及改進措施[J]．石油與天然氣化工，2012，41(6)：573-575

ZHAO Xiangpo，WAN Xiumei，YAO Lin，et al．Analysis and improvement on liquefied gas tower of light hydrocarbon recovery unit[J]．Chemical Engineering of Oil＆Gas,2012，4l(6)：573-575．

[6]馬弘，張兵，林長莆等．高效塔盤在天然氣脫硫工藝中的應用[J]．石油與天然氣化工，2012，41(4)：373-377．

MA Hong，ZHANG Bing，LIN Changqing，et al．Application of a high efficiency tray in a natural gas desulfurization process[J]．Chemical Engineering of Oil&Gas，2012，41(4)：373-377．

[7]曹生偉，夏莉，術阿杰，等．普光凈化廠尾氣處理裝置運行優化[J]．石油與天然氣化工，2012，41(3)：281-284．

CAO Shengwei，XIA Li，Shu A′jie，et al．Operation optimlzatlon of tail gas treatment unit in the Puguang Natural Gas Purification Plant[J]．Chemical Engineering of Oil& Gas，2012，4l(3)：281-284．

[8]裴愛霞，張立勝，于艷秋，等．高含硫天然氣脫硫脫碳工藝技術在普光氣田的應用研究[J]．石油與天然氣化工，2012，41(1)：17-23．

PEI Aixia，ZHANG Lisheng，YU Yanqiu，et al．Application and research of high sulfur content gas desuIfurization and decarhonization process on the Puguang Gas Field[J]．Chemical Engineering of Oil＆ Gas，2012，4l(1)：17-23．

[9]趙東風，趙朝成．硫磺回收裝置尾氣焚燒爐阻塞原因分析及對策[J]．石油化工環境保護，1999，31(3)：31-34．

ZHAO Dongfeng，ZHAO Chaocheng．Analysis and countermeasure of clogging occurrence in tail gas incinerator of sulfur recovery unit[J]．Environment Protection in Petrochemical Industry，l999，31(3)：31-34．

[10]路秀林，王者相．化工設備設計全書一塔沒備[M]．北京：化學工業出版社，2004．

LU Xiulin，WANG Zhexiang．Book of chemical equipment design：Tower equipment[M]．Beijing：Chemical Industry PresS，2004

[11]陸德民，張振基．石油化工自動控制設計手冊[M]．北京：化學工業出版社，2011．

LU Detain，ZHANG Zhenji．The manual for automatic control design in the petrochemical industry engineering[M]．Beijing：Chemical Industry Press，2011．

本文作者：趙景峰  孫廣平  張鋼強  李金玲

作者單位：中國石化中原油田普光分公司天然氣凈化廠
