摘　要：建立埋地鋼質管道氣密性試驗過程溫度場模擬的物理模型，確定溫度場水平方向與垂直方向的邊界條件。采用有限元分析軟件，對埋地鋼質管道氣密性試驗過程的溫度場分布進行瞬

摘　要：建立埋地鋼質管道氣密性試驗過程溫度場模擬的物理模型，確定溫度場水平方向與垂直方向的邊界條件。采用有限元分析軟件，對埋地鋼質管道氣密性試驗過程的溫度場分布進行瞬態數值模擬。氣密性試驗開始階段，管內氣體溫度下降較快，埋地管道對土壤溫度場的影響范圍逐漸增大，1.5h后管內外溫度場基本達到穩定，根據數值模擬的結果，擬舍得到了溫度場達到穩定后管內外溫度的關系式，數值模擬結果與試驗結果基本吻合。

關鍵詞：埋地鋼質管道  氣密性試驗  溫度場  理論模型

Numerical Simulation of Temperature Field in Air Tightness Test Process of Buride Steel Pipeline

Abstract：physical model of temperature field simulation in air tightness test process of buried steel pipeline is established．The boundary conditions of temperature field in the horizontal direction and vertical direction are determined．The transient numerical simulation of temperature field distribution in air tightness test process of buried steel pipeline is performed by finite element analysis software．The results show that the air temperature inside pipeline drops quickly at the beginning of air tightness test，the influence scope of the buried pipeline on the soil temperature field gradually increases，and the temperature fields inside and outside pipeline basically achieve stability after l.5h．The relational expression between temperatures inside and outside pipeline after achieving a stable temperature field is fit according to the result of numerical simulation．The simulated result is coincided with the experimental result．

Keywords：buried steel pipeline；air tightness test；temperature field；theoretical model



1　概述

目前，燃?xì)夤艿罋饷苄栽囼?yàn)的結果判定按照CJJ 33—2005《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》進行，這種判定方法需要準確地測量試驗開始時和結束時試驗介質的溫度和其他參數，然后代入修正壓力降的計算公式，修正壓力降小于l33Pa為合格。然而，埋地管道氣密性試驗過程中，管內試驗介質的溫度難以精確測量，且介質溫度是變化的，因此，可能導致氣密性試驗結果的誤判。

近年來，國內外對埋地管道溫度場開展了許多理論和實驗研究，如文獻[1]利用有限容積法對埋設在不同介質內的長輸石油管道進行了傳熱分析計算，并對管道周?chē)鷾囟葓?chǎng)的變化情況進行了實驗測試。文獻[2]采用ANSYS的熱分析功能對埋地輸油管道預熱過程中管道周?chē)寥罍囟葓?chǎng)和管內油品溫度進行數值計算，得到了不同時刻埋地管道周?chē)寥赖臏囟葓?chǎng)分布和管內油品沿程溫度的分布。

目前，國內外對埋地管道溫度場的研究主要是針對輸油管道投產后、介質為石油的工況，所研究的結果不完全適用于埋地管道氣密性試驗過程的溫度場。因此，本文通過有限元軟件ANSYS的熱分析功能，針對埋地管道氣密性試驗過程的傳熱特點建立溫度場的物理模型，模擬得到埋地管道溫度場隨時間的變化情況和溫度場達到穩定所需的時間，并擬合管內外溫度的關系式。通過與試驗數據的比較，驗證模擬結果的準確性，從而減小管內介質溫度無法準確測量而導致氣密性試驗誤判的概率，提高氣密性試驗的準確度。

2　埋地鋼管溫度場的物理模型

2.1　物理模型的建立

假?zèng)]埋地管道的外徑為D(單位為mm)，壁厚為d(單位為mm)，埋設在管道中心距地面h1(單位為m)深度處，氣密性試驗時管內空氣的初始溫度為qs(單位為℃)，管道材質為20號鋼，管道外有厚度為d(單位為mm)的三層PE防腐材料，土壤與試驗空氣的物性由現場實驗測量獲得，氣密性試驗時間為24h。

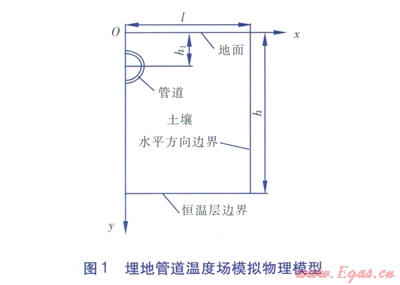

試驗時，埋地管道的內部傳熱屬于定容降溫過程^[3]，由于試驗氣體不斷地做分子運動，試驗穩定后(即管道與土壤的溫度場達到平衡)，管內溫度在管道軸向方向上可以認為均勻分布，即不存在軸向溫差，因此，可將三維的溫度場模型簡化為管道橫截面上的二維模型。在管道橫截面上，埋地管道對周?chē)寥罍囟葓?chǎng)的影響局限在一個有限的范圍內，可將無限大橫截面土壤區域簡化為有界的矩形區域。由于管道溫度場關于管道中心左右對稱，又可將模型繼續簡化為對稱模型，簡化模型見圖1。



2.2　水平方向邊界的確定

在埋地管道橫截面水平方向一定距離l(單位為m)處的土壤對管道熱量的耗散影響非常小，可認為是絕熱的，即該處的邊界條件為絕熱邊界條件^[4]：



水平方向的距離l的取值與當?shù)赝寥佬再|(zhì)、管內介質、介質溫度等試驗條件有關，文獻[5]取水平方向的距離l為5m，文獻[6]取l為1.5m，文獻[7]取l為3m。由于埋地管道氣密性試驗過程的介質為空氣，相同體積與溫度下，空氣的熱容遠小于原油的熱容，因此，為便于簡化計算，本文取l為1m。

2.3　垂直方向邊界的確定

埋地管道溫度場的上邊界為地表土壤，下邊界為一定深度h的恒溫層。恒溫層深度h隨著地域的緯度變化而變化，其計算公式^[8]為：



式中h——恒溫層深度，m

j——常量

qa,max——大氣最高日平均溫度，℃

qa,m——大氣年平均溫度，℃

e——土壤恒溫層溫度振幅，℃

a——土壤的熱擴散率，m²／s

t0——年周期時間(一年的時間)，s

位于恒溫層深度以上的土壤溫度隨著大氣溫度的變化而變化^[9]，但實際大氣溫度并不嚴格按周期變化，當有寒流或暖流通過時，大氣溫度就會發生突變。氣溫突變持續時間越長，土壤受氣溫突變的影響程度越大；土壤深度越深，氣溫突變對其影響程度就越小。文獻表明，大氣溫度日變化對距離地表0.4m以?xún)?nèi)的土壤溫度有較大的影響，而對0.4m以下的土壤溫度影響不大，更深處土壤只受月、年氣溫波動的影響^[10]。氣密性試驗的時間為24h，一定深度處的土壤受大氣溫度日變化的影響可以忽略不計，即氣密性試驗過程中，地下一定深度處的土壤溫度基本保持不變，可以假定為恒溫層，為便于計算，本文取h為4m。

恒溫層y=h處的邊界條件為絕熱邊界條件：



3　埋地鋼管溫度場的數值模擬

3.1　初始條件及邊界條件的設定

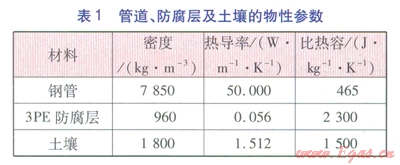

以規格為Æ219×6的20號鋼管為例進行計算，采用3PE防腐，防腐層厚度為2mm，埋地深度h1為1m。管道、防腐層及土壤的物性參數經現場測量，結果見表1。



初始條件及邊界條件的設定如下：

初始條件：本文假定土壤上邊界的地表溫度為20℃，土壤下邊界恒溫層的溫度設為16℃，土壤溫度從地表到恒溫層深度方向上假定為線性分布。試驗輸入的空氣溫度為40℃，管壁溫度在初始時刻認為與所處深度周?chē)寥赖臏囟纫恢隆?span lang="EN-US">

邊界條件：將土壤恒溫層、土壤上表面及水平方向截面設置為絕熱邊界條件。

3.2　埋地鋼管溫度場數值模型的建立

本文運用有限元軟件ANSYS的瞬態傳熱分析功能，通過對模型幾何形狀的建立，初始條件的確立以及邊界條件的加載，對埋地管道溫度場進行求解計算。

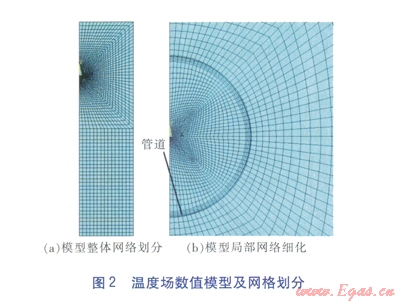

其中，有限元網格劃分是進行數值模擬分析至關重要的一步，它直接影響著后續數值計算分析結果的精確性。建立土壤與管道的模型后，網格劃分可分為3個部分進行：土壤、管壁和管內空間。由于傳熱主要發生在管子附近，故采用Spacing Ratio功能將局部網格細化，數值模型及網格劃分結果見圖2。



3.3　數值模擬結果及分析

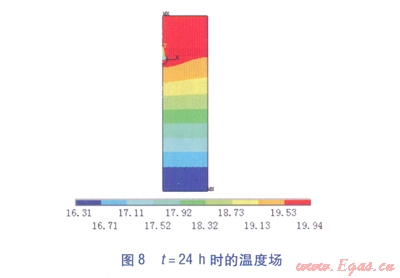

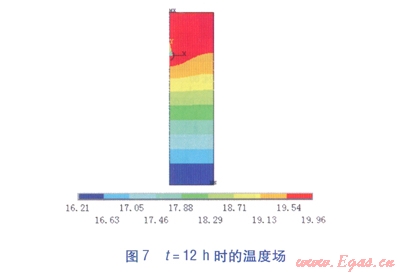

通過有限元軟件模擬了管道氣密性試驗過程24h內的溫度場分布，不同時刻的溫度場分布見圖3～8，t為模擬的時間，云圖下方彩色標尺的顏色深淺表示溫度的高低，數值表示溫度值，單位為℃。

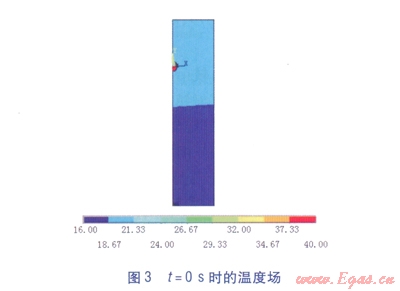

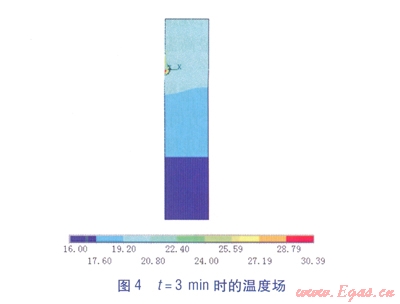

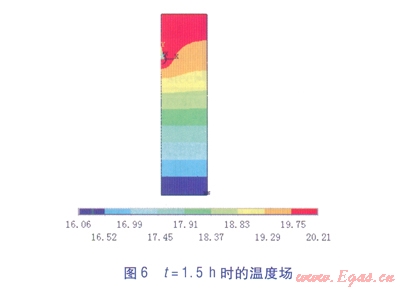

由圖3可以看出，土壤溫度場在剛開始時呈自然分布，溫度場最高溫度在管道中心。傳熱從初始時刻開始至1.5h，管道對土壤溫度場的影響范圍逐漸增大，最高溫度仍然在管道中心，最高溫度逐漸降低，如圖4～6所示，當時間為3min時，最高溫度為30.397℃，30min時，最高溫度降為20.851℃，l.5h時，最高溫度下降至20.213℃；當時間為l.5h(見圖6)時，埋地管道的溫度基本與周罔土壤溫度相當，說明傳熱基本達到平衡；當傳熱進行到12h(見圖7)和24h(見圖8)時，埋地管道溫度場基本與1.5h時的溫度場相同，最高溫度出現在土壤上表面。

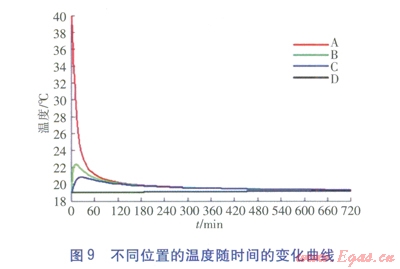

分別取管道中心A、管道外壁B、水平方向距管道0.1m處土壤C及水平方向距管道0.5m處土壤D這4個點，得到各點處溫度隨時間的變化曲線，見圖9。



由圖9可以看出，管道中心溫度在試驗剛開始階段下降較快，30min后管道中心溫度接近管道外壁溫度，管道中心溫度下降速度減緩。管道外壁溫度呈現先上漲后下降的趨勢，傳熱一開始，由于管內溫度較高，管道外壁溫度升高，當管內溫度下降到一定程度時，管外壁對外傳熱量大于管道中心對外壁的傳熱量，外壁溫度逐漸下降。近管道土壤的溫度呈現上升趨勢，逐漸接近管道外壁溫度，而遠離管道處土壤溫度很緩慢地上升。

由圖9中傳熱進行到60min后管道中心與管外壁的溫度曲線可以看出，當傳熱達到穩定時，管內溫度與管外壁溫度曲線接近重合，管內溫度略高于管外壁溫度。取溫度場達到穩定(1.5h)后的管內、管外壁溫度數據進行擬合，得到管內和管外壁溫度的擬合曲線(見圖l0)，其關系式見式(4)。圖l0中，黑點為模擬得到的管內和管外壁溫度數據點，紅線為一次擬合曲線。由圖10可以看出，埋地管道溫度場達到穩定后，管內溫度和管外壁溫度的溫差均小于0.1℃，與試驗所獲得的數據基本符合(見表2)。



查看Origin擬合的結果，得到數值模擬的管內溫度和管外壁溫度qout的擬合方程為：

qin＝1.24123qout-4.8    　　　(4)

相關系數Rs＝0.99979，標準差SD＝0.00064，方差S²＝0.00000041。

4　模擬與試驗結果比較

根據CJJ 33—2005《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》，對埋地鋼管進行氣密性試驗，試驗在南方某城市進行，試驗條件與模擬條件一致。對管內外溫度進行測量，得到管內溫度qin1和管外壁溫度qout1，數據如表2所示。將模擬結果與試驗測量結果進行比較，得到相對誤差6，其計算公式為：





表2中，qin為將試驗得到的管外壁溫度qout1代入公式(4)計算得到的管內溫度。由表2的比較結果可以看出，通過數值模擬擬合得到的管內外溫度關系式計算的管內溫度與試驗結果相近，所有數據的相對誤差都不超過1％，說明數值模擬的加載條件和結果準確，與試驗結果基本吻合。

5　結論

①運用有限元軟件ANSYS的熱分析功能，模擬得到了埋地管道氣密性試驗過程中溫度場隨時間的變化情況：試驗開始階段，管道溫度下降較快，30min后，管道溫度下降速度減緩，經過1.5h后，管內外溫度場基本達到穩定。

②管道與土壤傳熱達到穩定后，管內外溫度基本呈現線性函數關系。

③模擬數據與試驗數據的對比分析證明，本文的簡化模型計算得到的數值模擬結果與試驗結果基本吻合。



參考文獻：

[1]SONG W K．Thermal transfer analysis of unpaved and paved freezing oil media including buried pipelines[J]．Numerical Heat Transfer，Part A：Applications，2005，48(6)：567-583．

[2]葉志偉，王瑞金．預熱管道中原油沿程溫降和土壤溫度場數值模擬[J]．石油化工高等學校學報，2009，22(4)：77-80．

[3]陶文銓?zhuān)當?shù)值傳熱學[M]．西安：西安交通大學出版社，2002：337-350．

[4]許丹，申龍涉，杜明俊，等．埋地?zé)嵊凸艿劳］斎S非穩態傳熱過程的數值模擬[J]．遼寧石油化工大學學報，2010，30(4)：47-50．

[5]王常斌，徐洋，趙艷紅，等．埋地?zé)嵊凸艿姥爻虦亟档臄?shù)值模擬[J]．管道技術與設備，2012(1)：15-17．

[6]孫亭．水平地埋管換熱器的傳熱性能研究(碩士學位論文)[D]．濟南：山東建筑大學，2009：15-16．

[7]吳挺，趙軍，張春雷，等．水平埋管周?chē)寥罍囟葓?chǎng)數值模擬研究[J]．華北電力大學學報，2004，31(6)：68-71．

[8]劉曉燕，趙軍，石成，等．土壤恒溫層溫度及深度研究[J]．太陽能學報，2007，28(5)：494-498．

[9]崔慧．環境變化對熱油管道運行過程的影響分析[J]．油氣田地面工程，2004，23(12)：8-13．

[10]劉曉燕，石成，趙軍，等．大氣溫度突變對十壤溫度場的影響研究[J]．太陽能學報，2007，28(8)：918-921．



本文作者：杜斌康  盧志明  盧沛  朱沈瑾  石來民

作者單位：浙江工業大學機械工程學院
