摘　要：給出架空敷設熱水供熱管道熱損失計算方法。針對某段架空敷設熱水供熱管道，對不同測點的供水溫度、管道周圍空氣溫度進行實測，對供水管道熱損失影響因素、沿程溫降進行了計算分析。

關鍵詞：架空敷設  熱水供熱管道  熱損失  沿程溫降

1　熱損失計算方法

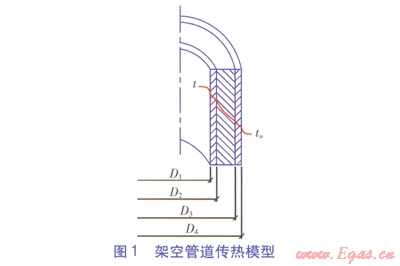

架空敷設熱水供熱管道(以下簡稱架空管道，由工作鋼管、保溫層、保護層構成)傳熱模型見圖l，單位長度架空管道熱損失q的計算式為^[1]：

式中q——單位長度架空管道熱損失，W／m

t——供熱介質(熱水)溫度，℃

to——管道周圍空氣溫度，℃

h1——工作鋼管內壁表面?zhèn)鳠嵯禂?shù)，w／(m2·K)

D1——工作鋼管內直徑，m

li——第i層材料的熱導率，W／(m·K)

Di、Di+1——直徑，m，見圖1

H2——保護層外壁表面?zhèn)鳠嵯禂?shù)，W／(m²·K)，取20.2w／(m²·K)

D4——保護層外直徑，m

忽略工作鋼管內壁面對流傳熱熱阻及工作鋼管壁導熱熱阻，式(1)可簡化為：

式中l2——保溫層材料熱導率，W／(m·K)

D3——保護層內直徑(保溫層外直徑)，m

D2——保溫層內直徑，m

l3——保護層材料熱導率，W／(m·K)

l2、l3的簡化計算式分別為^[2]：

l2＝0.0275+0.00014(tm-25)　　　　　　　(3)

l3＝0.041+0.000093(tm-20)　　　　　　　(4)

式中tm——實測熱水溫度，℃

2　測試與分析

①測試目的

對不同測點的供水溫度、管道外表面溫度進行實測，對供水管道熱損失進行計算，分析保溫層材料、保護層材料熱導率對計算結果的影響。對測試管段起點、終點供水溫度進行測量，計算供水沿程溫降。

②測試時間

2011年1月29日—2月6日。

③測試對象及方法

測試對象為呼和浩特西郊熱電廠架空管道的某管段，供回水管道平行敷設于支架上，距地面4.0m，被測管段ABC長度為2.3km，設置3個測點(測點A～C，測點B位于被測管段中間位置)。保溫層厚度為50mm，材料為硬質聚氨酯泡沫塑料；保護層厚度為10mm，材料為聚苯乙烯塑料。供回水管道凈距0.5m。保溫層內直徑為900mm，保護層內直徑為l000mm，保護層外直徑為l020mm。

采用熱電偶測量熱水溫度，在供熱管道停供檢修時，將熱電偶插座及熱電偶預置在供水管道上。采用水銀溫度計測量管道周圍空氣溫度。

④測試結果及分析

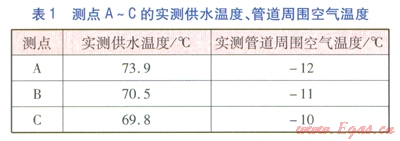

當室外溫度比較接近時，測點A～C的實測供水溫度、管道周圍空氣溫度見表l。

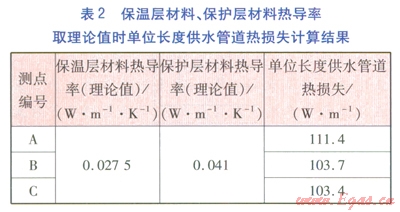

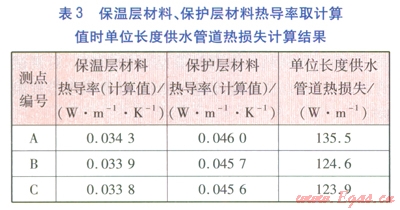

當保溫層材料、保護層材料熱導率分別取理論值、計算值時，單位長度供水管道熱損失計算結果見表2、3。由表2、3可知，參與計算單位長度供熱管道熱損失的保溫層材料、保護層材料熱導率，對計算結果影響較大。因此，應根據實測供水溫度對保溫層材料、保護層材料熱導率進行求解，以計算準確的熱損失。

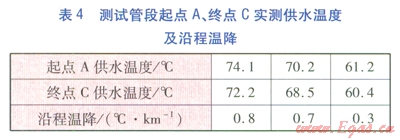

對測試管段的起點A、終點C的供水溫度進行了3次測量，計算供水沿程溫降。實測供水溫度及沿程溫降見表4。由表4可知，隨著供水溫度的提高，供水沿程溫降呈上升趨勢。

3　結語

①參與計算單位長度供熱管道熱損失的保溫層材料、保護層材料熱導率，對計算結果影響較大。應根據實測供水溫度對保溫層材料、保護層材料熱導率進行求解，以計算準確的熱損失。

②隨著供水溫度的提高，供水沿程溫降呈上升趨勢。
