摘　要：對穿越地震斷裂帶的油氣管道實施安全監測有助于保證管道的安全運行，最大限度地避免重大災難性事故的發生。為此，從地震斷裂帶對穿越其中油氣管道的安全影響入手，簡要分析

摘　要：對穿越地震斷裂帶的油氣管道實施安全監測有助于保證管道的安全運行，最大限度地避免重大災難性事故的發生。為此，從地震斷裂帶對穿越其中油氣管道的安全影響入手，簡要分析了地震斷裂帶的管道受力特點和國內外管道地震監測技術的發展動態，建立了穿越地震斷裂帶的管道安全監測預警系統。該系統兼顧災害的主、客體，分別對致災體和承災體實施監測，監測預警系統由監測傳感、數據采集與傳輸、數據管理與處理和預警信息發布4個子系統構成，采用先進的傳感元件，通過北斗衛星和GPRS雙信道的通信模式實現數據傳輸，再由計算和分析軟件完成數據處理和分析，自動評價局部管道的安全狀態，并在異常時發布預警。同時還詳細介紹了各子系統的功能特點以及該系統在國內輸氣干線某主要地震斷裂帶上的監測預警效果?，F(xiàn)場應用效果表明，管道安全監測預警系統獲取的大量管道工作狀態參數能夠為穿越地震斷裂帶的管道安全保護提供科學依據。

關鍵詞：油氣管道  地震斷裂帶  管道事故  管道受力特點  監測預警系統  自動化監測  遠程無線傳輸  預警閾值

A safety monitoring and early-warning system for buried pipelines crossing seismic fault belts

Abstract：The implementation of safety monitoring on oil and gas pipelines crossing seismic fault belts contributes a lot to pipeline protection against lnsecurlty and any potential catastrophic incidents．Starting with the safety influcnce analysis of seismic fault belts on oil and gas pipelines，this paper analyzes the characteristics of the force acted on pipelines and development of domestic and overseas earthquake monitoring technologies,and presents a safety monitoring and early warning system for pipelines crossing seismic fault belts.This system gives consideration to both the subject and object of geologieal disasters，and monitors disaster causing and disaster-beanng bodles.Its subsystems include surVeillance sensors，data acquisition and transmission，data management and processing,and early wa rnlng information release.Data acquired by advanced sensing elements is transmittedby Beidou Satcllites or GPRS，then processed and analyzed with calculation and analysis software，thus，the safety status of local pi pelines can be evaluated automatically and tlnally early warnings will be issued when necessary．Furthermore，a detailed introduction is made to the structure of this system,function and characteristics of its subsystems，and the effect of this system applied in a domestic gas trunk-line crossing the major seismic fault belt．On-site application shows that this system obtains a large number of Operating parameters providing the scientific basis for safe operation of oil and gas pipelines．

Keywords：oil and gas pipelines，seismic fauIt belts，pipelines aecidents，characteristics of the force acted on pipelines，monitoring and warning system，automatic monitoring，remote wireless transmission，early warning threshold

我國輸油氣管道敷設距離長，途經地貌單元多樣，地質構造復雜，沿線崩塌、滑坡、泥石流、地震斷裂、采空塌陷、濕陷性黃土等地質災害對管道安全運行構成了極大威脅^[1-2]。其中地震斷裂帶因其難以預見性、破壞性強，往往對管道危害嚴重。以西氣東輸一線、西氣東輸二線西段管道為例，管道累計長度達4248.47km，途經新疆、甘肅，跨越天山地槽系一級構造單元和祁連地槽系一級構造單元，區域構造活動強烈，地震斷裂帶發育，是強震發生的主要場所^[3]。經現場調查該區域已查明的管道沿線地震斷裂帶有28條之多，其中不乏全新世活動斷裂以及地震峰值加速度大于或等于0.2g(g為重力加速度，下同)的地震斷裂帶。

地震作為地殼內部構造運動引起的地質災害是造成管道重大事故的主要因素之一，對長輸油氣管道產生的危害包括直接危害和次生危害，可能造成管道斷裂、屈曲失穩及拉斷等損壞，嚴重威脅管道安全運行^[4-9]。長期以來穿越地震斷裂帶的長輸油氣管道安全備受關注，有關學者已就穿越地震斷裂帶的管道受力特點進行了深入研究，一些國家已建成了穿越地震斷裂帶的管道地震監測系統。國內眾多學者已從管土相互作用、力學模型建立等方面開展了地震斷裂帶對埋地管道的影響研究，但針對穿越地震斷裂帶的埋地管道開展動態、長期的力學監測尚不多見。因此，重點針對穿越地震斷裂帶的管道安全監測預警系統開展研究，目的在于為國內戰略油氣管道的安全保護提供一種新的技術手段。

1　地震對管道的影響

概括起來，地震塒長輸油氣管道產生的危害包括直接危害和次生危害^[10]。

1)直接危害。地震引發的地表錯動、破裂和地震波使管道承受強烈的壓縮或拉伸作用，極有可能錯斷、拉斷管道或使管道出現褶皺屈曲；地震誘發的砂土液化還可引起管道基土沉陷，造成管道懸空、不均勻沉降，進一步使管體軸向拉力增大，威脅管道安全。

2)次生危害。地震可使場地失效，引起塌方、巖體崩塌、巖體開裂、深層土體滑坡等，引發油氣管線爆裂、動力供應中斷等。

地表破裂及錯動的影響范圍雖不如地震波影響的范圍廣，但卻能在小范圍內產牛較大的巖土體相對位移。因此，上述危害中以地表斷裂對埋地管道的影響最大，其次是地基液化，最后是地震波。

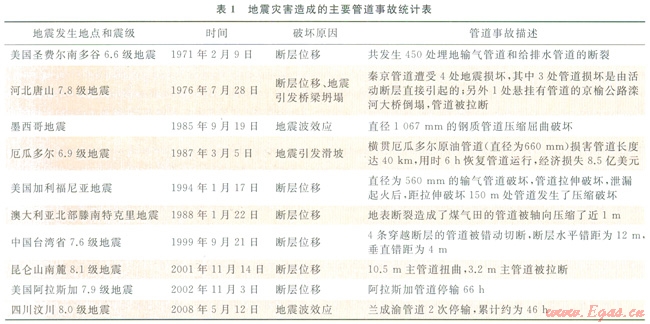

雖然在管道設計和施工階段，已經充分考慮了地震斷裂帶對管道可能產生的影響和危害，并采取了相應措施，如避讓、淺埋、架空、合適角度穿越、寬溝、松散砂土換填等，盡可能降低了風險和危害，但地震對管道的影響無法完全規避。據文獻資料記載，歷史上曾經發生過許多地震斷裂帶損壞管道的事件，表1列出了白1971年美國圣費爾南多谷發生地震至今地震災害造成的主要管道事故^[10]。



地震災害造成的管道事故嚴重，國內外多年的長輸油氣管道運行經驗表明，對地面移動條件下的管道應力應變狀態了解不足，未能及時掌握管道的變形信息，是造成不良后果和經濟損失的直接原因。

2　穿越地震斷裂帶的管道受力特點

針對埋地管道在斷層作用下的破壞機理，有關學者已經進行了深入研究，指出穿越地震斷裂帶的管土相互作用十分復雜^[11-16]。在地震作用下，下伏基巖破裂使得地表土在其薄弱處破裂并產生相對位移，埋設于表層土中的管道受到沿管道縱向和橫向的土反力作用，隨土體一同變形，出現縱向和橫向應變，并持續增大。當應變達到一定程度時，管體出現應力集中，管體拉伸、彎曲，防護體損傷；當應變快速臨近甚至超過許用值時，管道將出現局部拉裂或屈曲破裂。

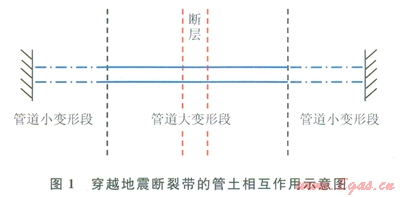

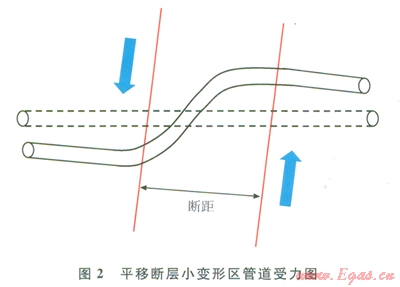

若兩盤發生相對運動，斷裂帶內管土作用強烈、復雜，管道多出現大變形。而遠離地震斷裂帶的管道受到管土作用力趨向簡單，出現以軸向變形為主的管土小變形段(圖1)。以正斷層為例，斷層上盤下移使得斷裂帶內的管道因受土反力縱向作用主要承受軸向拉應力；在逆斷層中，斷層上盤推覆于下盤之上，使得斷裂帶內的管道主要承受軸向壓應力；平移斷層兩盤水平移動時，管道承受拉力和剪切力雙重作用，產生較大的拉伸和彎曲變形(圖2)。





3　管道地震監測系統的現狀

鑒于地震斷裂帶可能對管道產生嚴重影響，國內外對穿越地震斷裂帶的油氣管道已開展動態監測和預警。俄羅斯薩哈林2號管道、美國阿拉斯加管道、東京煤氣公司等已建成了油氣管道地震監測系統^[17-18]。以美國阿拉斯加管道為例，自1977年建成投產起，阿拉斯加管道就建設了一套地震監測系統(Earthquake Monitoring Systern，EMS)，至今已更新至第3代。這套地震監測系統由分布在管道沿線不同烈度區的11座數字式大地強烈運動加速度記錄儀組成，用以監測地震的強烈程度，判斷是否需要關閉管道，并在震后根據監測數據分析管道沿線的震害程度及主要受損管段^[10，19]。

我國于1997年在冀寧聯絡線上建成了第一套針對管道的地震監測預警系統，該系統由數字強震儀和高精度GPS子系統構成，用于觀測地震活動的強烈程度及斷層兩盤的位移變化情況，并根據地震加速度和斷層位移兩項參數進行預警^[10，20]。

目前已有的監測系統多用于監測地震動的強烈程度，通過比較測量值與設計值定性地判斷管道的安全狀態，決策是否采用停輸方式保證管道安全。冀寧聯絡線上的地震監測預警系統增加了斷裂帶兩盤位移監測，有助于掌握發震斷層兩盤的位移變化量，有利于分析管道受力情況。然而，這些監測更多關注了對管道產生影響的地震斷裂帶，卻未能直觀反映受地震影響的管道本體情況。

4　管道安全監測預警系統

依照管道地質災害學的理論，將導致災害發生的地震斷裂視為致災體，將遭受致災體破壞的長輸油氣管道視為承載體。穿越地震斷裂帶的管道安全監測預警系統集監測、分析、預警于一體，同時關注致災體和承災體，擬采用高效能、經濟合理的監測技術手段，對承災體(管道本體)開展力學變形監測，對致災體(地震斷裂帶)開展位移及地震動參數(地震加速度和地震速度)監測。通過監測及時發現因斷裂帶蠕變導致的管道累積性變形，適時發布預警，以便管理者實時掌握埋地管道的應變(或應力)狀態和地震斷裂帶的運動特征，出現異常時及時采取有效措施，最大可能降低震害造成的損失。同時也為分析地震作用下管道變形或破壞的情況及地震災害對管線強度和穩定性的影響提供依據，為搶險應急處理和今后管道的抗震設計提供有效的技術支撐。

監測系統以地震斷裂帶內的管道力學監測為重點，同時輔以地震斷裂帶兩盤位移和地震動強度監測，實現對致災體和承災體的雙重監控。當管道應變(或應力)變化異常時，可按其狀態發出相應級別的預警，最大限度降低震害造成的損失。

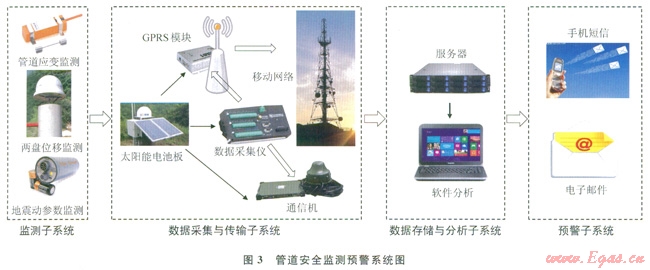

管道安全監測預警系統由監測傳感、數據采集與傳輸、數據管理與處理和預警信息發布4個子系統構成(圖3)。



4．1　監測傳感子系統

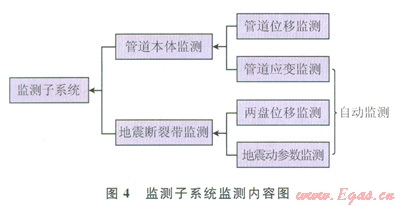

監測傳感子系統用于監測災情數據源，是管道風險評價的基礎信息保障，因此監測的內容應包含管體應變、管體位移、斷層兩盤位移和地震動參數等內容(圖4)。



管道位移監測：該項監測是一種非實時的手動監測。監測初期暴露部分管段，用RTK測量關鍵部位(斷裂帶內，斷層上盤、下盤，管道轉彎處等)的管頂坐標，作為初始量。后期重新暴露關鍵部位復測指定點的管頂坐標，通過比較前后數據可以得出管道的位移變化情況，進而反映出管道的變形情況，為后期進行管道有限元力學分析提供重要參數。

管道應變監測：選取地震斷裂帶內管段和斷裂帶兩盤部分管段進行管體應變監測，以反映管道監測截面上的應變狀態，特別是管道軸向應變的變化。通過監測可準確掌握管道在斷裂帶活動后的真實應變水平。

兩盤位移監測：使用高精度GPS監測設備，一方面可以觀測斷層的活動情況，掌握兩盤的活動速率和相對位移情況，另一方面可與管體應變監測結合，分析兩盤位移對管道產生的影響。

地震動參數監測：包括地震加速度和地震速度監測，多以地震加速度測量為主。地震加速度是指地震時地面運動的加速度，主要通過場地上安裝的加速度計來獲取，可作為確定當?shù)亓叶鹊囊罁?jù)，目前常使用微型地震記錄儀來測量。地震加速度值有助于分析地震烈度對管道的影響程度，便于直接校核抗震設計參數。

在該系統中，傳感器及數據線均做了有效防護，特別對地下傳感器使用了多重防護手段，最大限度地防止監測設備在地震發生時發生損毀，保證監測設備的可靠性、有效性。

4．2　數據采集與傳輸子系統

監測數據自動采集和有效傳輸是管道安全監測預警系統的關鍵。不同傳感器其監測原理及測量參數各異，在多種傳感器共存的監測系統中，需要有效識別并采集不同信號類型的數據采集器。本系統采用面向對象的軟件工程思想對遠程數據采集軟件進行設計與開發，完全實現無人值守及遠程控制，有效解決了多傳感器數據有效采集和實時陳控等功能。

數據傳輸依賴于現有的通信技術，如GPRS(CDMA)、GSM短信、Internet、衛星通信等技術?？紤]到地質災害點多處于偏遠地帶，多采用通信相對簡單、傳輸速率滿足需求且費用低廉的GPRS無線傳輸模式。然而這種無線傳輸技術存在2大缺陷：①信號網絡不能全面覆蓋，若遇盲區，則無法實現數據傳輸；②該技術太過依賴通信基站，一旦通信繁忙或者基站遭到破壞，特別是在通信基礎設施遭到地質災害(如地震、洪水、冰災等)破壞后，數據傳輸將嚴重受阻，整個預警監測系統因此無法正常運轉^[21-22]。

為此，該系統采用基于北斗衛星和GPRS雙信道的通訊模式。“北斗衛星系統”是我國自主研發的衛星系統，覆蓋我國領土及周邊地區，具備定位、通信功能，具有安全、可靠、穩定、保密性強等特點。雖然北斗衛星系統通信容量小且有頻度限制，但足以滿足監測預警系統的需求。一般情況下，在有移動通信信號覆蓋時采用GPRS傳輸模式，若遇信號盲區或通信設施受損破壞時可采用北斗衛星實現通信。這樣既降低了單純使用衛星通信的昂貴費用，又解決了通信設施在地震中損毀監測數據無法傳輸?shù)碾y題。

系統中GPS、應變計、加速度計等傳感器的監測數據傳回到控制中心的計算機上，軟件便對所有數據進行同步和實時解算。同時，系統傳感器的設置也可通過控制中心的計算機來執行。

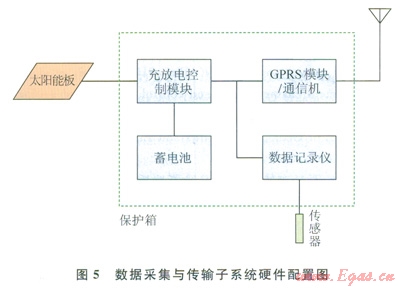

在電源保障上，因數據采集與傳輸子系統硬件均選用低功耗元器件，配備太陽能和蓄電池供電系統便可實現長期野外工作，基本硬件配置如圖5所示。



4．3　數據管理與處理子系統

數據管理與處理子系統用于分類管理、計算和保存相關信息數據，是整個監測預警系統的數據中樞。遠程數據采集軟件將數據導入數據庫后，按監測數據類型分別進行數據的整理、計算分析和存儲，并在客戶端以數據表和趨勢圖的方式展現。同時，數據管理與處理子系統還可完成監測數據的風險評價分析。

4．4　預警信息發布子系統

當評價結果達到預警閾值時，立即以手機短信和電子郵件的方式發布預警信息，便于相關管理部門及時米取有效措施。

4．4．1管道應變(或應力)預警閩值

基于應變設計的管道，根據管材、管徑、壁厚及設計內部輸送壓力，可計算出監測管道的軸向容許附加應變值，若當前軸向附加應變值達到或超過容許附加應變值的一定比例時即發出預警；基于應力設計的管道，根據管材、管徑、壁厚及設計內部輸送壓力，可計算出監測管道的軸向容許附加應力值(在彈性范圍內，可將監測的軸向附加應變轉換為軸向附加應力)，若當前軸向附加應力值達到或超過容許附加應力值的一定比例時即發出預警。按照當前管道軸向附加應變(或應力)值占相應容許值的不同比例，將管道安全預警級別分為藍色、黃色、紅色3個等級。當管道軸向附加應變(或應力)值達到相應容許值的30％時，發布藍色預警；達到相應容許值的60％時，發布黃色預警；達到相應容許值的90％時，發布紅色預警。

4．4．2地震加速度預警閾值

依據《油氣輸送管道線路工程抗震技術規范》(GB 50470—2008)，不同活躍程度的地震斷裂帶對管線可能造成的破壞程度差異顯著。一般來說，對管道沿線全新世活動斷裂以及地震峰值加速度大于或等于0.2g的地震斷裂帶要予以重點關注。當?shù)卣鹆叶冗_到0.2g時，即發出預警信息。

4．5　管道安全監測預警系統的應用

目前穿越地震斷裂帶的管道安全監測預警系統已部分應用于國內某基于應力設計的天然氣管道穿越牛首山—羅山活動斷裂帶處。監測傳感子系統在斷裂帶兩盤及斷裂帶內分別安裝l組管道應變監測裝置，以無線遠程遙測方式實時采集穿越斷裂帶的管道應變數據，并由數據管理與處理子系統對監測數據進行管理、分析和存儲，實時計算出管道軸向附加應力的變化情況，出現異常即發布預警。

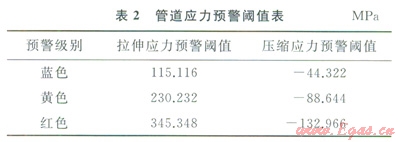

該處管材為X70鋼，管道直徑為1016mm，管道壁厚為14.6mm，設計內部輸送壓力為l0MPa，按操作和安裝溫差20℃計算的管道容許軸向附加拉、壓縮應力分別為383.72MPa和-147.74MPa，相應的應力預警閾值如表2所示。



從系統監測成果看，自2008年12月至今，應變監測Xl、X3截面軸向附加應力未達到過預警閾值；應變監測X2截面在2013年4月1 5日因軸向附加壓應力超過容許附加應力的30％，曾出現過l次藍色預警。管道軸向附加應力總體在溫差和輸送內壓作用的合理范圍內波動。相關管道管理部門根據系統監測成果，及時掌握了穿越活動斷裂帶管道的力學狀態。

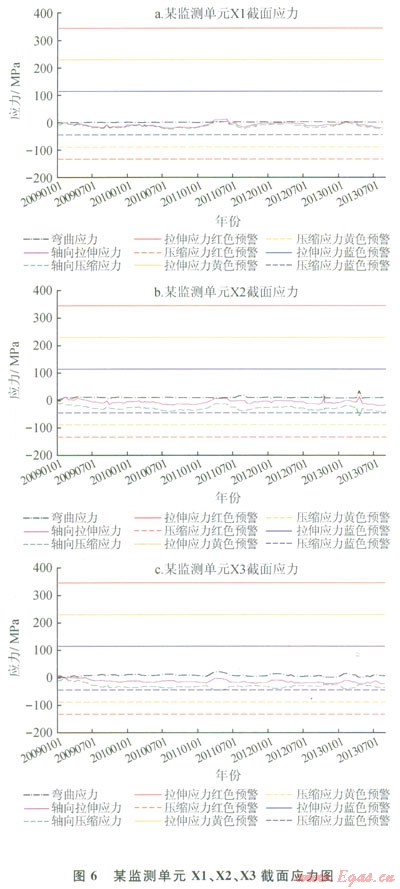

監測系統輸出的各應變監測截面軸向附加應力如圖6所示。



5　結束語

穿越地震斷裂帶的管道安全監測預警系統的設計理念是兼顧災害的主、客體，分別對致災體和承災體開展行之有效的監測。系統利用先進的傳感元件和數據采集設備，全天候、不間斷地監測管道工作狀態，在計算機硬件和軟件系統的支持和控制下，通過對測量和采集的數據進行處理和分析，自動評價管線的局部安全狀態，并將監測和分析結果自動地存入計算機作為管線運行的歷史檔案。

在管道應變監測的基礎上，結合斷層兩盤相對位移、地震加速度監測，町以更加準確地了解管道工作狀態的變化過程，了解管道損傷累積和安全性下降的狀況，為管道維護提供科學依據。
