摘 要

摘　要：經過近幾十年的發展，我國海洋油氣開發開始走向深海，為滿足前期整體布局規劃方案技術準備工作的需要，基于Inventor平臺開發了水下生產虛擬仿真設計系統。該系統除在操作上

摘　要：經過近幾十年的發展，我國海洋油氣開發開始走向深海，為滿足前期整體布局規劃方案技術準備工作的需要，基于Inventor平臺開發了水下生產虛擬仿真設計系統。該系統除在操作上使用方便、直觀易懂外，還具以下功能：水下生產系統設備整體布局的快速設計；水下生產系統三維模型庫的調用、自動添加、知識積累，模型瀏覽、預覽，管線自動布設連接；對所創建的三維虛擬場景自動生成三維布局圖或平面圖；輸出ROV工作的干涉報告；對關鍵部件、組件結構快速生成相應的有限元計算數據文件等。同時，為更好地進行快速設計，還以此平臺為基礎，對南海深水油氣田荔灣3-1示范工程的水下生產設備創建了完整的參數化三維模型數據庫。實際應用結果表明，該系統為我國的深水水下生產提供了一種快速、準確的方案比較工具，可對設備安裝和水下生產關鍵技術進行預演，對深水油氣勘探開發能起到一定的技術支撐作用。

關鍵詞：荔灣深水氣田  水下生產  參數化  計算機軟件  輔助設計  快速設計  方案預演

Design and implementation of an Inventor-based subsea production virtual simulation design system

Abstract：After a few decades of development，China¢s offshore oil and gas exploitation starts to step into deep seas．In order to facilirate the technical preparations for overall early stage layout planning，a subsea production virtual simulation design system was developed based on the Inventor Platform．In addition to being intuitive and easy to use and understand，this system also has the following functions：a rapid design of overall layout of a subsea production system and equipments；the invocation，automatic adding，knowledge accumulation，model browsing，preview of a 3D model database of a subsea production system；automatic forming of a 3D layout or plan layout of a created 3D virtual scene；output of a ROV interference detection report；and a rapid generation of corresponding finite element calculated data files of key parts and component structures．Meanwhile，in order to achieve a better rapid design，a complete parameterized 3D model database was established based on this developed design platform for the subsea production equipment in the LW 3-1 Demonstration Projeet of Deepwater Oil&Gas Fields in South China Sea．The practical application shows that this proposed system is a tool for fast and accurate optimal selection of schemes for deepwater production in China．With this system，we can preview equipment installation and key subsea production technologies．This system is bound to promote the deepwater oil&gas development．

Keywords：South China Sea，Liwan deepwater gas field，subsea production，parameterization，software，aided design，rapid design，program Prevlew

我國經濟對油氣的需求量越來越大，這也促使我們由過去的完全依賴陸上生產轉向海洋石油開發^[1-2]。據統計預測^[3]，全球陸上的油氣已進入后石油時代，截至2008年，國家油氣開采峰期已過的國家達到66個，世界陸上石油可采年限為30～80a。而自2000年以來全球最大型油氣田均來自海洋，全球已在19個沉積盆地獲得發現了33個億噸級油氣田，其中70％以上分布在墨西哥灣北部、巴西東南部和西非三大深水區近l0個沉積盆地。我國海洋天然氣資源儲備豐富，占全國總量的30％。但我國海洋油氣開發水平遠低于世界平均水平，海洋原油和天然氣的發現率分別僅為12.3％和l0.9％，遠低于世界平均探明率的73.0％和60.5％^[4-5]。

國際上一般將水深超過300m海域的油氣資源定義為深水油氣，l500m水深以上稱為超深水。目前世界先進的深水技術已經形成了3000m水深的作業船隊，我國在建深水油氣田開發水深為1480m，而世界紀錄為2743m。2011—2012年，我國打造的深海利器“海洋石油981”“海洋石油201”相繼誕生，標志著我國深水油氣資源勘探開發能力和大型海洋裝備建造水平跨入了世界先進行列。2013年我國在南海荔灣區域1500m水深成功首鉆，標志著我國海洋石油工業“深水戰略”邁開實質性步伐^[6-7]。

經過近幾十年的發展，我國海洋油氣生產也由過去的依賴國外技術發展為自主勘探開發，并形成了自身的核心配套技術，也培養了一批自己的海洋石油人才。目前國際海洋油氣開發的總趨勢是走入深海，而深海油氣的開發技術難度極大，面臨諸多技術難題，因此如何更好地做好深水油氣田開發的前期整體布局規劃方案，可以為這些難題的解決走出堅實的一步。目前，虛擬現實技術在大型橋梁結構工程、水電工程中已得到廣泛應用^[8-12]，在此背景下研究開發“基于Inventor的水下生產虛擬仿真設計系統”可以為深水油氣田的設備布置方案進行優化比較，對走向深水的水下生產設計將具有一定的推動作用。

1　系統簡介

1．1　平臺的選取

利用先進的計算機技術、圖形技術、網絡技術、虛擬現實技術和水下生產設計相關專業標準規范相結合，三維CAD系統所提供的清晰的三維空間表達來幫助規劃、設計師理解空間復雜結構及各種構件相互之間的關系，快速建立水下設備的二維模型，合理布置水下生產的設備和各種管線，節約成本，提高設計效率，已經成為水下生產設計現階段提高設計質量和設計效率的必由之路，也是深水油氣田設計將要面臨的機遇和挑戰。因此開發這種水下生產虛擬仿真設計系統，將為我國的深水水下生產提供一種快速、準確的方案比較工具，因此具有很好的實用價值。

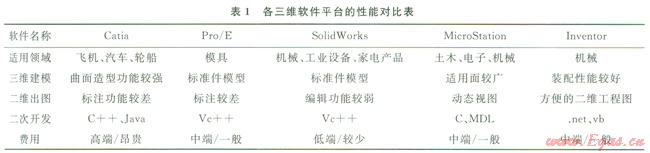

針對所要開發的系統功能要具有：①參數化的模型庫；②模型庫設備的添加、瀏覽、刪除、編輯等；③自動管路設計；④材料表統計；⑤自動出圖；⑥有限元分析接口以及ROV的干涉檢測等。通過表l和圖l對Inventor、Catia、SolidWorks、Pro／E和Microstation等常用三維建模軟件平臺的用戶數量、適用領域、功能特點以及其經濟性等數據進行比較，最終選取了Autodesk Inventor作為水下生產虛擬仿真設計系統的開發平臺。

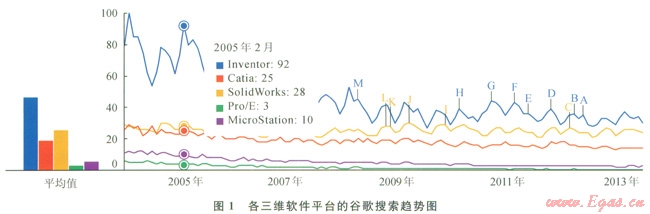

Inventor作為Autodesk公司推出的一款三維可視化軟件，具有三維建模、協同工作、信息管理和技術支持等強大功能，在該平臺可以實現創建三維模型、二維工程圖，其具有的連接網絡功能可以進行同項目組員間的協同，為同項目組人員間數據共享和思想交流提供了極大方便。另外，通過谷歌趨勢檢索比較圖l，從另一個側面也反映出了該軟件具有更高的關注度和更大的應用范圍。





1．2　水下生產系統架構

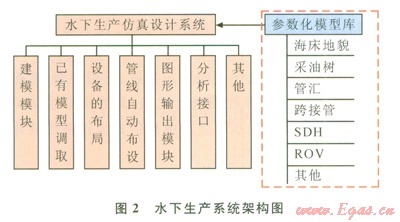

對所選定的開發平臺Inventor進行二次開發，確定了三維可視化系統設計方案，先分析了軟件系統的基本要求，即可擴展性、實時性、交互性、平臺無關性。然后對軟件開發平臺進行詳細的功能分解，最后結合實際應用要求，得到三維可視化軟件的流程圖(圖2)，該流程圖為軟件開發提供了具體的標準，并對軟件的功能模塊介紹，包括數據接口模塊、繪制算法模塊、三維顯示模塊、分析處理模塊等。



2　開發應用

2．1　工程概況

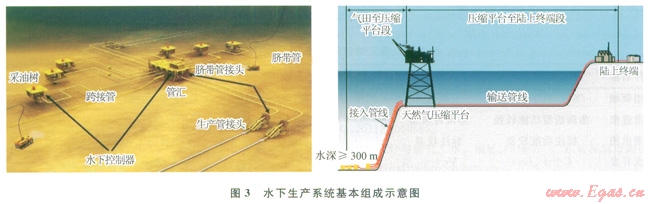

荔灣3-1氣田位于南海東部、中國香港特別行政區東南300km處，平均水深l500m。天然氣探明儲量為l000×10⁸～1500×10⁸m³，是中國第一個真正意義上的深水氣田。本系統以荔灣3-1氣田為依托工程，進行了水下生產模型的仿真沒計的開發。其中水下生產系統的基本組成如圖3所示。分別由管匯、采油樹、跨接管、管接頭、臍帶管、乙二醇管等組成。



2．2　實現功能

開發的水下生產系統所具有功能如下所述。

2．2．1參數化的水下生產設備三維模型庫

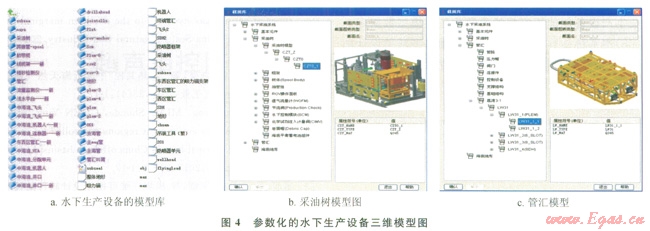

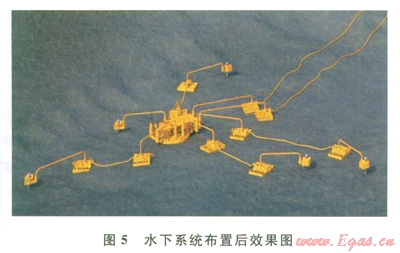

以水下生產設備的設計圖紙或?qū)嵨飯D片為建模的參考依據，使用Inventor建模工具，按照統一比例，制作水下生產設備的參數化三維模型。其中，模型的各參數在規劃布置過程中會進行一個自動的配對和識別判斷，以達到在進行設備選取、對接、位置的擺放以及后期ROV(Remote Operated Vehicle)的干涉分析等都可實現計算機的自動判斷(圖4、5)。





水下生產系統的主要設備模型包括以下4種。

1)水上設備

包括主控站、液壓單元、電力單元、化學試劑單元、臍帶纜水上終端等涉及生產操作工藝流程的主要設備。

2)水下設備

包括井口采油樹、防噴帽、跨接管、管匯(中心)、臍帶纜終端單元等，液壓蓄能器、泵、油箱等，以及水下各類傳感器、計量器的三維模型，并建立數學物理模型模擬傳感和計量信息。

3)管道與連接系統

包括海管、油氣田內管道、跨接管，臍帶纜及水上、水下終端單元，水下電液分配單元(SDU)、PLET、線纜接頭等，以及相應的水下設備的安裝工具、作業船、ROV等。

4)監控系統

完整的監控系統包括主控站、臍帶纜、水下控制模塊以及各類執行器和傳感器等。除以上建模內容之外，與模型庫配套的輔助軟件工具能實現水下生產設備模型的查詢、展示、動態數據分析等功能。

2．2．2水下生產系統三維模型庫的調用、自動添加、知識積累、模型瀏覽、預覽等

通過給定海洋環境后，根據其海洋地貌分布情況，對整個水下生產設備系統進行已有模型的調用和添加，按照規范要求進行導向式的布局建模，并可根據要求進行各模型的編輯、預覽和刪除等。

2．2．3水下生產設備整體布局的快速設計

將從模板庫調用進來的各設備模型進行快速布置，可以通過坐標定位或者是通過鼠標的拖動進行布置。其中在多個設備進行布置過程中，各模型會通過其參數化的數據進行在位的判斷，判斷是否有相互的干涉和影響等。

2．2．4管線的自動布設、連接，并可進行管道的長度和曲率控制

可使用自動和手動布線模式，在保留對關鍵導線完全控制的同時，可快速布置其他導線。其中根據布線的方法來分，有以下3種布線方法。

1)手動布線

需要明確選擇布線路徑，通過人為的指定、設置管線通過的位置進行布線。

2)交互式布線

需要選擇布線路徑的起點和終點，用計算方法提供最短路徑。

3)自動布線

基于所有可行路徑查找最短路徑。

2．2．5對所創建的三維虛擬場景自動生成三維布局圖或平面圖，出ROV工作的干涉報告

使用自動化工具測試ROV在進行設備安裝過程中的裝配干涉，并根據布置好的設備及管線分布情況，對所指定選取的ROV工作路徑進行自動計算，對其工作中的干涉情況進行報告分析，并可根據所選取的工作路徑給出ROV的推薦工作線路。

2．2．6可對關鍵部件、組件結構快速生成相應的有限元計算數據文件

配合專業軟件的有限元計算(管匯在位分析)，能夠生成管匯主體結構的有限元模型的數據文件。

3　結論

1)基于Inventor平臺開發了水下生產虛擬仿真設計系統，該系統具有使用方便、直觀易懂的操作優點。

2)以此平臺為基礎對南海深水油氣田工程的水下復雜生產設備創建了完整的參數化三維模型數據庫。

3)本系統具有水下生產系統三維模型輔助設計功能、設備整體布局的快速設計功能、管線自動布設連接功能、圖形自動輸出功能以及快速產生有限元計算數據文件等功能。

4)為我國的深水油氣田水下生產整體布局設計提供了一種快速、準確的方案比較工具，為設備安裝和水下生產關鍵技術進行預演。



參考文獻

[1]馬德義．20世紀50年代初蘇聯遠東地區對中蒙朝的石油輸出[J]．中國石油大學學報：社會科學版，2008，24(4)：76-80．

MA Deyi．The production of crude oil in Soviet Far East and its exports to China，Mongolia and DPRK in early l950s[J]．Journal of China University of Petroleum：Edition of Social Sciences，2008，24(4)：76-80．

[2]陳新華．2012年中國石油石化產業綜述(上)[EB／OL]．北京：中國石油新聞中心，2012．

CHEN Xinhua．The summary of petroleum＆petrochemical industries of China in 2012(Part I)EEB／OL]．Beijing：China Petroleum News Center．2012．

[3]李清平．深海油氣開發有多難?[N／OL]．北京日報，2012-05-30(17)．

LI Qingping．How difficult deepwater oil and gas development will be?[N／OL]．Beijing Daily，2012-05-30(17)．

[4]李清平．我國海洋深水油氣開發面臨的挑戰[J]．中國海上油氣，2006，18(2)：130-133．

LI Qingping．The situation and challenges for deepwater oil and gas exploration and exploitation in China[J]．China Off-shore Oil&Gas，2006，18(2)：130-133．

[5]全景網絡．逐鹿海洋石油中國走向深海[J／OL]．http：//finance．sina．corn．cn／stock／hyyj／20131218／135417674901．shtml．Panorama Network．Fight for territory in offshore oil：China comes to the deep sea[J／OL]．http：//finance．sina．coln．cn／stock／hyyj／20131218／135417674901．shtml．

[6]何家雄，顏文，祝有海，等．南海北部邊緣盆地生物氣／亞生物氣資源與天然氣水合物成礦成藏[J]．天然氣工業，2013，33(6)：l21-134．

HE Jiaxiong，YAN Wen，ZHU Youhai，et al．Biogenetic gas and sub-biogenetic gas resource potential and genetic types of natural gas hydrates in the northern marginal basins of South China Sea[J]．Natural Gas Industry，2013，33(6)：l21-134．

[7]張功成，苗順德，陳瑩，等．“源熱共控”中國近海天然氣富集區分布[J]．天然氣工業，2013，33(4)：1-17．

ZHANG Gongcheng，MIAO Shunde，CHEN Ying，et al．Distribution of gas enrichment regions controlled by source rocks and geothermal heat in China offshore basins[J]．Natural Gas Industry，2013，33(4)：1-17．

[8]魏群，張國新，尉軍耀，等．拱壩三維可視化設計軟件的開發與應用[J]．天津大學學報，2008，4l(9)：1087-1090．

WEI Qun，ZHANG Guoxin，WEI Junyao，et al．Development and application of three-dimensional visual design software of arch dam[J]．Journal of Tianjin University，2008，41(9)：1087-1090．

[9]姜華，仝亮，高陽秋曄．鋼結構施工過程動態可視化仿真軟件的開發與應用[J]．華北水利水電學院學報，2013，34(3)：29-32．

JIANG Hua．TONG Liang，GAOYANG Qiuye．Development and application of dynamic visual simulation software in the process of steel structure construction[J]．Journal of North China Institute of Water Conservancy and Hydroelectric Power，2013，34(3)：29-32．

[10]魏群，魏魯雙，孫凱．BIM技術在平板鋼閘門三維設計軟件研發中的應用[J]．華北水利水電學院學報，2013，34(3)：5-8．

WEI Qun，WEI Lushuang，SUN Kai．Application of BIM technology in development of three-dimensional design software for hydraulic flat steel gates[J]．Journal of North China Institute of Water Conservancy and Hydroelectric Power，2013，34(3)：5-8．

[11]WEI Qun，JIANG Hua，LI Shengji．A study on the 3D fine model of a large—scale and complicated steel truss bridge[J]．Applied Mechanics and Materials，2011，99／100(9)：383-387．

[12]JIANG Hua，WEI Qun．Study of dynamic visual query demonstration system for steel bridge constructing process[J]．Applied Mechanics and Materials，2011，99／100(9)：177-180．



本文作者：李小龍  姜華　魏魯雙  魏群

作者單位：中海石油深海開發有限公司

  中國科學院大學

  華北水利水電大學
