摘 要：鹽巖蠕變對鹽穴地下儲氣庫的溶腔形態有著較大的影響，易造成儲氣庫失效、泄漏、破裂等安全問題。為此，利用美國ITASCA咨詢集團公司開發的FLAC3D陜速拉格朗日差分軟件，建立了鹽穴儲氣庫模型，對儲氣庫溶腔蠕變規律進行了數值模擬，分析了在不同蠕變時間內、不同內壓下儲氣庫溶腔在不同直徑處的變形量，得到在鹽巖蠕變下，鹽穴儲氣庫溶腔形態的變化規律，并給出了相應操作建議：①鹽穴儲氣庫溶腔不同直徑處產生的變形量是不同的，溶腔最大直徑處變形量最大，隨著直徑的增大變形量增大，且呈非均勻性增大，因此在建設鹽穴儲氣庫時，應對儲氣庫溶腔的高徑比進行嚴格地計算；②溶腔內壓對儲氣庫溶腔變形量有直接作用，較高壓力下的鹽巖蠕變對儲氣庫溶腔形態變化的影響比低壓時小，因此建議在鹽穴儲氣庫實際運行過程中，盡量避免低壓運行，以保證儲氣庫溶腔形態的完整性。該成果為鹽穴儲氣庫的安全運行與維護提供了可行的依據。
關鍵詞：鹽穴地下儲氣庫 鹽巖蠕變 溶腔形態 變化規律 數值模擬 溶腔內壓 完整性 操作壓力
Numeilical simuhaion of the creep defonnation of underground salt cavern gas storages
Abstract：With the rapid development of underground salt cavern gas storages in China，how to scientifically analyze the deformation rule of salt cavern gas storages and ensure their shape integrity have become important issues in gas storage construction，operation maintenance and management．In the operation of salt cavern gas storages，due to the role of different internal pressures and external formation pressures，the deformation in different diameters of cavity gypsum layers is different．In this paper,FLAC3D was used to numerically simulate the creep law of salt cavern gas storages and analyze the deformation in different diameters of cavity gypsum layers under different pressures．The results showed that the internal pressure has a direct effect on the deformation of salt cavern gas storages cavity，and the deformation changes with different diameters of cavity which is inhomogeneous with the increase of diameters．Thus，the ratio of height to diameter of cavity must be controlled strictly in the construction of underground salt cavern gas storages and the operation pressures of gas inj ection and mining must be controlled strictly in the running processes of gas storages．
Keywords：underground salt cavern gas storage，salt rock creep，cavity form，deformation rule，numerical simulation，internal pressure，integrity，operation pressure
鹽穴地下儲氣庫(以下簡稱鹽穴儲氣庫)通過常規鉆井方法鉆穿鹽巖層，注入淡水進行沖蝕，抽出鹵水后利用形成的溶腔進行氣體儲存。由于鹽巖具有孔隙度低、滲透性小、塑性大等優點，運用鹽穴儲氣庫儲存氣體安全可靠、不易滲漏[1]。
鹽巖具有較大塑性，造成了儲氣庫溶腔注采氣時的可收縮性。同時，鹽巖具有蠕變特性，鹽巖蠕變對鹽穴地下儲氣庫的溶腔形態有較大影響，造成儲氣庫失效、泄漏、破裂等安全問題[2]。鑒于此，利用美國ITASCA咨詢集團公司開發的FLAC3D快速拉格朗日差分軟件，建立鹽穴儲氣庫模型，對儲氣庫溶腔蠕變規律進行數值模擬，分析在不同蠕變時間內、不同內壓下儲氣庫溶腔在不同直徑處的變形量，得到在鹽巖蠕變下，鹽穴儲氣庫溶腔形態的變化規律，為鹽穴儲氣庫的安全運行與維護提供可行的依據。
1 建模原理
利用數值模擬方法對鹽穴儲氣庫溶腔蠕變規律及溶腔變形量開展研究，基本原理是采用拉格朗日法研究每個流體質點隨時間變化的情況，著眼于某個流體質點，研究任一段時間內質點運動的軌跡以及質點的速度和壓力。

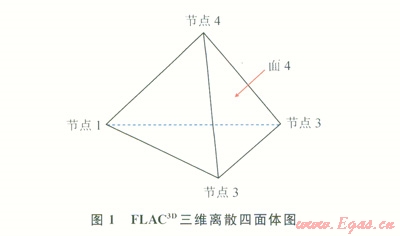

FLAC3D將求解物體離散為一系列如圖1所示的四面體單元，并采用插值函數
進行求解，函數中ui、vi分別代表四面體中節點的位移、速度。FLAC3D數值模擬基本原理是[3]：①通過對三維介質的離散，使所有外力與內力集中于三維網絡節點上，進而將連續介質運動定律轉化為離散節點上的牛頓定律；②時間與空間的層數采用沿有限空間與時間間隔線性變化的有限差分來近似地表示；③將靜力問題當做動力問題來求解，運動方程中慣性項用來作為達到所求靜力平衡的一種手段。
2 溶腔模型的建立

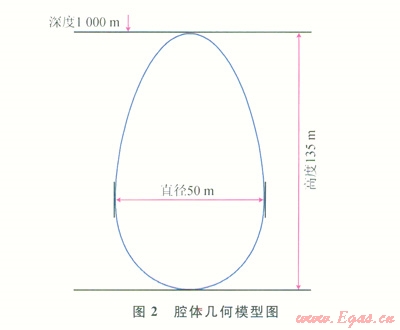

我國鹽巖礦藏以多夾層鹽巖為主，由于主要分析鹽穴儲氣庫溶腔在鹽巖蠕變下的變形規律，因此在建立儲氣庫溶腔模型時將復雜的鹽巖夾層簡化為簡單的單層鹽巖層。借鑒江蘇金壇鹽穴儲氣庫的建庫參數[4]，建立了如圖2所示的腔體幾何模型。建立溶腔及圍巖地層模型后，將地層巖石力學參數、鹽層的蠕變關系、溶腔周圍的地應力參數及溶腔運行參數帶入模型中進行模擬計算。
2．1 網格劃分及參數設置

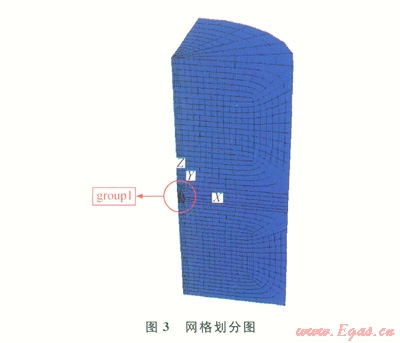

利用ANSYS軟件進行模型網格劃分[5]，并接入到FALC3D中，劃分后的網格如圖3所示。

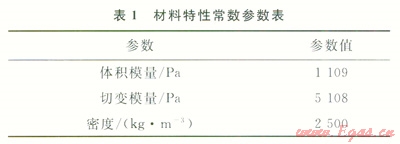

圖3中，1/4圓柱體模擬儲氣庫溶腔周圍的地質環境，其直徑是儲氣庫溶腔模型最大直徑的20倍，在網格中間位置可以看到儲氣庫溶腔輪廓的1/4。在網格劃分時將儲氣庫溶腔網格一起劃分，有助于儲氣庫溶腔的形成。在此網格中，定義了2個組，分別是group1和group2，前者對儲氣庫溶腔進行網格劃分，后者對儲氣庫溶腔周圍地質環境進行網格劃分。選擇采用各向同性彈性模型，其材料特性常數見表1。
2．2 模型求解及驗證

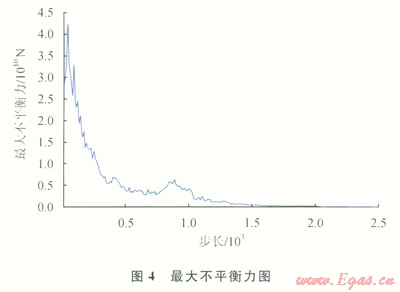

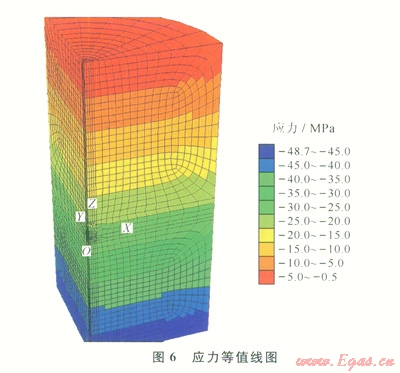

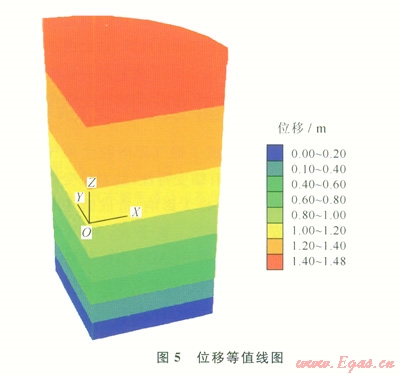

數值分析采用迭代方法計算，在迭代過程中監控一些變量或參數的變化，以判斷分析結果是否正確，模型是否與實際相符[6-7]。監控模型最大不平衡力，所謂體系最大不平衡力，是指每一個計算循環中，外力通過網格節點傳遞分配到體系各節點時，所有節點的外力與內力之差中的最大值。如圖4～6監控了最大不平衡力，并記錄了位移等值線圖和應力等值線圖。
由圖4可以得出，該模型中最大不平衡力逐漸收斂至零，表示所建儲氣庫溶腔模型具有收斂性。由圖4、5可以看出，在建立的土體模型中，由于重力場的作用，最大位移和最大應力分別出現在模型的最底部。
2．3 腔體的形成及導入蠕變模型

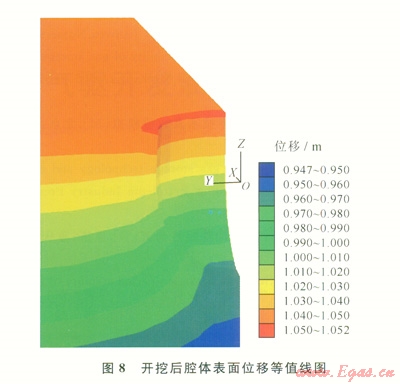

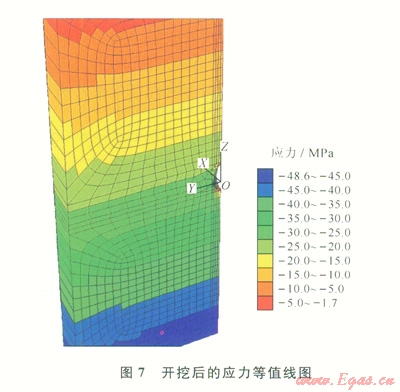

利用空模型形成腔體模型，通過設置groupl為空模型進行開挖，開挖后的模型如圖7、8所示。

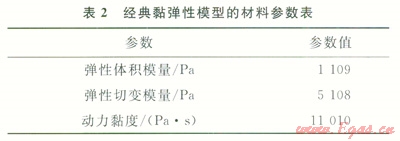

形成腔體模型后，需要對溶腔施加內壓，通過施加法向應力將儲氣庫內壓分別設置為10MPa、15MPa、17MPa、20MPa、23MPa、25MPa和30MPa，選擇經典黏彈性蠕變模型[8-9]計算在不同內壓條件下溶腔不同直徑處的蠕變變形量。經典黏彈性蠕變模型材料參數如表2所示。
3 蠕變計算及結果分析
3．1 蠕變計算
根據一些學者的研究[10-12]，進行蠕變計算時，分別計算了儲氣庫溶腔內壓為10MPa、15MPa、17MPa、20MPa、23MPa、25MPa、30MPa，蠕變時間分別為2a、4a、6a、8a、10a、15a、20a時，儲氣庫溶腔直徑為20m、30m、40m、50m處X軸向的位移變化量。
3．2 結果分析

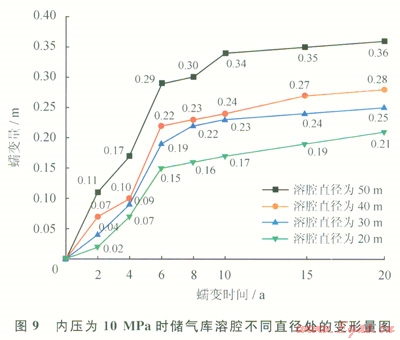

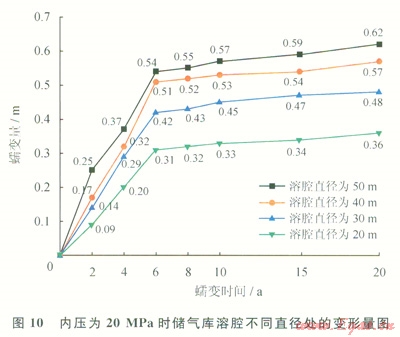

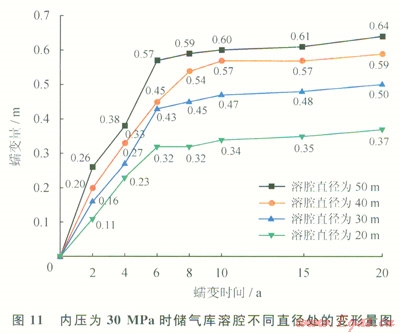

根據模擬計算所得結果，可以得到不同壓力下儲氣庫溶腔不同直徑處變形量圖(圖9～11)，經總結分析，僅列出具有代表性的分析圖。圖9～11分別表示溶腔內壓為10MPa、20MPa、30MPa時，不同蠕變時間鹽穴儲氣庫溶腔不同直徑處的變形量。
對比分析圖9～11，可以得出：①溶腔不同直徑處變形量隨時間變化規律比較一致，溶腔直徑為50m處的變形量最大；②蠕變時間為6a時，不同壓力下溶腔不同直徑處變形量曲線均出現一個明顯的轉折點。蠕變時間小于6a時，溶腔變形量曲線斜率較大，表明在此時間內溶腔變形速率較大，變形比較顯著；蠕變時間大于6a時，溶腔變形量曲線較平緩，溶腔變形量隨時間變化不大；③內壓為10MPa時，蠕變20a后，溶腔直徑為50m處變形量為360mm。內壓為20MPa時，蠕變20a后，溶腔直徑為50m處變形量為620mm。內壓為30MPa時，蠕變20a后，溶腔直徑為50m處變形量為640mm。數據表明，溶腔內壓小于20MPa時，溶腔變形量隨壓力增大顯著增加；溶腔內壓大于20MPa時，溶腔變形量變化不大。
4 結論
1)建立了鹽穴儲氣庫溶腔模型，計算分析了在鹽巖蠕變下鹽穴儲氣庫溶腔形態的變形量，得到了鹽穴儲氣庫在不同壓力下溶腔不同直徑處的變化規律。由于受鹽巖蠕變的影響，在鹽穴儲氣庫溶腔不同直徑上產生的變形量是不同的，溶腔最大直徑處變形量最大，隨著直徑的增大變形量增大，且呈非均勻增大，因此在建設鹽穴儲氣庫時，應對儲氣庫溶腔的高徑比進行嚴格的計算。
2)鹽穴儲氣庫在不同的運行壓力下變形量是不同的。當壓力小于20MPa時，隨著內壓增加，溶腔整體變形量增加；當內壓大于20MPa時，隨著內壓增加，溶腔整體變形量基本保持不變。說明在較高壓力下，鹽巖蠕變對溶腔形態變化的影響比低壓時小。因此，建議在鹽穴儲氣庫實際運行過程中，盡量避免低壓運行，以保證儲氣庫溶腔形態完整性。
參考文獻
[1]丁國生．中國地下儲氣庫現狀與發展展望[J]．天然氣工業，2006，26(6)：111-113．
DING Guosheng．Current situation and prospect of Chinese underground natural gas storage[J]．Natural Gas Industry，2006，26(6)：111-113．
[2]王同濤．多夾層鹽巖體中儲氣庫圍巖變形規律及安全性研究[D]．北京：中國石油大學，2011．
WANG Tongtao．Study on deformation and safety of rack mass surrounding gas storage in bedded rock salt[D]．Beijing：China University of Petroleum，2011．
[3]丁國生．鹽穴儲氣庫溶腔收縮規律分析[J]．天然氣工業，2007，27(11)：94-96．
DING Guosheng．The creep deformation rule of gas storage salt cavern[J]．Natural Gas Industry，2007，27(11)：94-96．
[4]尹雪英，楊春和，陳劍文．金壇鹽礦老腔儲氣庫長期穩定性分析數值模擬[J]．巖土力學，2006，27(6)：869-874．
YIN Xueying,YANG Chunhe,CHEN Jianwen．Numerical simulation research on long term stability of gas storage in Jintan Salt Mine[J]．Rock and Soil Mechanics，2006，27(6)：869-874．
[5]譚羽非．天然氣地下儲氣庫技術及數值模擬[M]．北京：石油工業出版社，2007．
TAN Yufei．Underground gas storage technology and numerical simulation[M]．Beijing：Petroleum Industry Press，2007．
[6]王新勝．鹽巖儲氣庫運營期穩定性研究[D]．重慶：重慶大學，2009．
WANG Xinsheng．Study on operation period stability of gas storage of salt rock[D]．Chongqin9：Chongqing University，2009．
[7]李后榮．鹽巖地下儲氣庫穩定性分析[J]．貴州大學學報，2011，28(1)：122-125．
LI Hourong．The stability analysis of underground salt rock gas storage[J]．Journal of Guizhou University，2011，28(1)：122-125．
[8]梁衛國，徐素國．金壇儲氣庫鹽巖蠕變特性及其實用本構研究[J]．遼寧工程技術大學學報，2007，26(3)：354-356．
LIANG Weiguo，XU Suguo．Research on creep property and practical constitutive equation of rock salt in Jintan gas storage of ChinaEJ]．Journal of Liaoning Technical University，2007，26(3)：354-356．
[9]楊春和，陳鋒，曾義金．鹽巖蠕變損傷關系研究[J]．巖石力學與工程學報，2002，14(11)：1602-1604．
YANG Chunhe，CHEN Feng，ZENG Yijin．Investigation on creep damage constitutive theory of salt rock[J]．Chinese Journal of Rock Mechanics and Engineering，2002，14(11)：1602-1604．
[10]KEELEY DEBORAH．Failure rates for underground gas storage[M]．London：Health and Safety Laboratory，2008．
[11]MOGHADAM S N，MIRZABOZORG H．Modeling time dependent behavior of gas caverns in rock salt considering creep，dilatancy and failure[J]．Tunnelling and Underground Space Technology，2013(33)：171-185．
[12]姜德義．巖鹽溶腔穩定性及失穩控制研究[D]．重慶：重慶大學，2003．
JIANG Deyi．Research on stability and destabilization control of rock salt cavern[D]．Chongqing：Chongqing University，2003．
本文作者：梁光川 王夢秋 彭星煜 張碩
作者單位：西南石油大學石油與天然氣工程學院
中國石油兩氣東輸管道公司蘇北管理處
