1　工程概況

為了滿足天津市節能減排總體要求，天津燃?xì)饧瘓F(tuán)需要建設一條DN800mm中壓天然氣管道。該管道需穿越某鐵路、簡陽路和大沽排污河。其中，某鐵路為單線鐵路，線路位于直線、平坡道上，軌型為60kg／m，鋼筋混凝土枕木，非電氣化，路基為普通土填筑，路肩高程5.2m；簡陽路為城市快速路，雙向八車道，交通繁忙；大沽排污河寬度為30.0m，河底高程為-1.1m。該燃?xì)夤艿啦捎庙敼苁┕?，頂進管道采用內徑為1750mm的鋼筋混凝土圓管?？紤]周?chē)扔泄芫€(xiàn)的標高，頂進管道管內底高程取-9.62m。

2　主要設計情況

2.1　頂進管道全長的確定

頂進管道采用63節鋼筋混凝土圓管，全部頂進，每節長度為3.0m，頂進管道全長為189.0m。頂進過程中不設中繼站。

2.2　頂進管道管材選擇

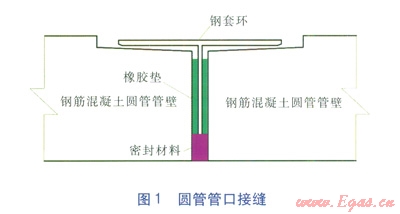

頂管設計參照北京鐵路局(京橋通—5002)《鐵路頂管通用圖》。頂進管道采用鐵路專用雙插口鋼筋混凝土圓管，規格為Ø1750mm Ti-S，編號為T12，每節長3m，管壁厚度為175mm，圓管結構控制頂力為7450kN，頂進時需在圓管外壁涂石蠟減阻。圓管管口接縫見圖1。



2.3　上建高度的確定

鐵路軌底至頂進管道管頂?shù)木嚯x為13.86m，簡陽路西側路面至頂進管道管頂?shù)木嚯x為11.27m，大沽排污河河底至頂進管道管頂?shù)木嚯x為6.60m，鐵路路肩至頂進管道管頂?shù)木嚯x為12.90m，簡陽路東側路面至頂進管道管頂?shù)木嚯x為11.07m。

2.4　工作坑的布置

在簡陽路西側設頂進工作坑實施頂進作業，工作坑邊緣距離簡陽路18.26m，接收工作坑設于既有某鐵路東側79.59m處。工作坑采用Ø1.0m鉆孔灌注樁防護，鉆孔灌注樁樁頂冠梁高為1m，樁長為20m；工作坑周?chē)捎秒p排旋噴樁止水帷幕防水，每根旋噴樁的樁長為20m，樁徑均為60cm，樁間距為40cm；工作坑采用Ø60.9cm鋼管橫向支撐，以確保工作坑的穩定及鐵路行車安全。工作坑基底鋪設50cm厚鋼筋混凝土墊層，導軌連接件預埋在其中，導軌置于混凝土墊層上。后背墻采用鋼筋混凝土結構。導軌采用60kg／m鋼軌。

2.5　主要施工流程

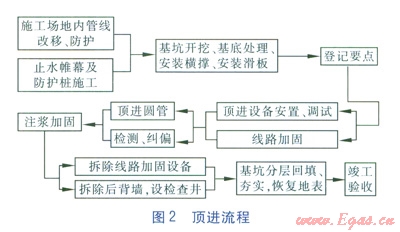

本工程開工后首先應進行施工場地內管線改移、防護，進行止水帷幕及防護樁施工。本工程屬于深基坑工程，為保證施工過程中基坑(包括頂進工作坑和接收工作坑)的安全，必須確保防護樁的施工質量?；臃雷o(hù)樁完成后，進行基坑開挖、基底處理、安裝橫撐、安裝滑板。在基坑工程完成后，頂進施工前必須取得鐵路、市政、河道管理部門的同意，頂進施工前應到鐵路管理部門登記要點。登記要點后進行頂進設備的安裝調試和鐵路線路加固，然后開始頂進施工。為保證頂進方向的正確，在頂進圓管的同時進行檢測、糾偏，使頂進始終沿著正確的方向和高度進行。頂進就位后要在圓管與土體之間進行注漿加固，防止過大的沉降。待線路穩定后拆除線路加固設備，同步拆除后背墻，設檢查井。經驗收合格后對基坑分層回填、夯實，恢復地表。最后進行竣工驗收。頂進流程見圖2。



2.6　地基處理

頂進管道管底為承載力較低的淤泥質粉質黏土，結合本工程地下水豐富的特點，需要對基底進行注水泥漿液或AB型漿液加固。通過漿液的膠結、填充等作用，提高土層的內聚力，并封堵地下水。加施工場地內管線固后需采用雷達探測儀檢測其密實度，并且加固后的地基應滿足承載力不小于100kPa的要求。注漿方式以地面注漿為主，路基內采用斜注漿至設計高程。最后密封注漿孔。

3　鐵路線路加固

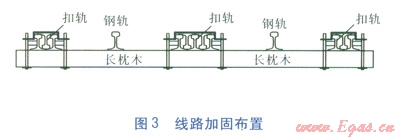

頂管施工對鐵路運輸安全產生不利影響。為保證運輸安全暢通，施工中必須對鐵路線路進行加固。加固形式為3-5-3扣軌加固法；加固長度按保護管中心考慮受力要求，為25m；扣軌采用50kg/m鋼軌。線路加固、頂進施工和拆除加固設備期間，鐵路行車需限速慢行，設計限速為45km／h。拆除加固設備期間，需對線路進行道床清篩、搗固、順坡整平并補充道砟。頂進期間線路方向、高程、水平等須加強檢查。發現線路有橫移跡象，立即停止頂進。有位置條件時，提前設地錨鋼絲繩牽拉固定線路，以防橫移。線路加固布置見圖3。



施工總體安排和操作方法均需遵照現行規范TB 10203—2002《鐵路橋涵施工規范》的規定。施工頂進操作時，應保證頂進管道全斷面360°范圍內不超挖，不擾動原狀土結構。后背墻及滑道保證滿足全線管道頂力要求，備齊用于管口破損加固的鋼板內脹圈。作業人員上道作業時，必須做好防護措施。工具、材料的堆放不得侵界。施工限速期間，需設駐站防護員，電話通知施工現場主防護員列車運行情況，現場主防護員用高音喇叭通知現場作業人員。線路兩側防護員需認真嘹望，來車時及時通知現場主防護員和現場作業人員注意避讓。

加強施工現場的設備檢查。施工期間密切注意鋼軌及道砟變化，加強觀察，遇有異常，及時果斷采取措施，確保安全。

施工期間嚴格按鐵路技術規范執行，同時使用移動減速信號的防護辦法防護，備齊各種防護用品并安裝測速儀等設備。工點備用道砟不少于200m³。

頂進就位后，在拆除長枕木時應嚴格執行隔六換一的操作規程，換好一根搗固一根后才能進行下一組作業。線路加固全部撤出后，施工單位按照線路維修要求，全面維修達標，經工務部門同意后方可到車站登記消點，恢復正常行車。

4　注漿加固

4.1　注漿加固及止水原理

注漿時在不改變地層組織的情況下，將土層顆粒間存在的水強迫擠出，使顆粒間的空隙充滿漿液并使其固結，達到改良土層性狀的目的。注漿特性是使該土層粘結力和內摩擦角增大，從而使地層粘結強度及密實度增加，起到加固作用。顆粒間隙中充滿了不流動而且固結的漿液后，土層透水性降低，形成相對隔水層。

4.2　漿液特性

本工程采用無收縮漿液，該漿液屬于安全性、高滲透性的注漿材料，固結硬化時間可根據實際工程進行調整。無收縮漿液具有如下5個特點：

①固結硬化時間容易調整，設計硬化時間長的漿液也具有很高的強度。

②滲透性良好，特別是對微細砂層的滲透性更好。

③在地層中有流水的情況下也具有很強的固結性能。

④漿液強度、硬化時間、滲透性能可根據現場實際需要調整。

⑤漿液不流失，固結后不收縮，硬化劑無毒，對地下水不會造成污染。

4.3　漿液配比

漿液通常有兩種：AB型漿液和水泥漿液。

AB型漿液采用P．O42.5硅酸鹽純水泥漿(加防腐材料)及水玻璃混合液，為增加漿液滲透力，水泥采用超細水泥。

水泥漿液：水灰質量比為1：1～1.1：1。水玻璃摻混量為水泥用量(質量)的5％。

當遇如下2種情況時，應采用停停灌灌方式或調整漿液濃度：

①水泥漿液擴散過遠，即出現跑漿現象。

②注漿孔孔口附近冒漿。

4.4　注漿壓力、擴散半徑及注入率

注漿壓力一般為0.1～0.6MPa，最大為1.5MPa；擴散半徑按0.5m考慮；地基土漿液注入率(漿液與土體的體積比)采用15％，注漿加固后地表隆起累計不得大于20mm，注漿平面影響范圍控制在2m以?xún)?nèi)。注漿完成后需采用雷達探測地基密實性。

4．5．1鉆孔

①布孔：嚴格按照施工設計圖布孔并進行復核。

②鉆機定位：定位準確，鉆頭點位水平誤差≤20mm，鉆桿垂直誤差≤1°。

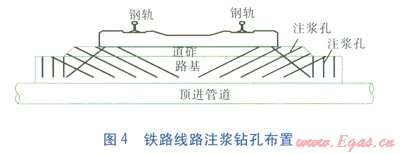

③鉆孔：密切觀察鉆進尺度及溢水出水情況，出現涌水時，立即停鉆，先行注漿止水，再分析原因。確認止水效果后，方可繼續鉆孔。鐵路線路注漿鉆孔布置見圖4。



4．5．2配料計量

配料計量工具必須經過檢驗合格，按照設計配方配料。

4．5．3現場控制

注漿按照實驗確定的注漿程序施工。進漿量必須準確，嚴格控制注漿壓力、注漿方向，并由專人操作。當壓力突然上升或從孔壁、地面溢漿以及跑漿時，立即停止注漿。應采取措施解決，并確保注漿量。注漿完畢后，應采取措施保證不溢漿、不跑漿。由專人負責每道工序的操作記錄。注漿全過程應加強施工檢查和檢測，防止地面出水溢漿、隆起和施工地段的地面沉降。

5　防護樁施工應注意的問題

基坑開挖前，首先進行防護樁的施工，為開挖安全創造有利條件，防護樁的施工應注意以下問題：

①鋼筋籠主筋宜采用搭接焊，鋼筋籠的焊接或搭接接頭位置應相互錯開。

②鋼筋籠在起吊、運輸和安裝中應采取措施防止變形，并應有保護層墊塊。鋼筋籠吊裝不得碰損孔壁，并應檢測其水平位置和高程是否達到設計要求，合格后方可固定鋼筋籠，灌注混凝土。

③灌注樁混凝土灌注過程中導管應始終插入混凝土中，嚴格控制導管不得提出混凝土面。單樁混凝土灌注時間不宜超過4h，混凝土必須連續灌注，不得中斷。

④在鋼筋較密處灌注混凝土?xí)r，必須注意確?；炷恋拿軐?shí)性，防止出現蜂窩麻面現象，保證混凝土的灌注質量。

⑤鉆孔灌注樁成樁后應進行樁身混凝土質量檢查，按照天津地方標準DB 29-20—2000《巖土工程技術規范》、交通部標準JGJ 94—2008《建筑樁基技術規范》及交通部標準JGJ 120—2012《建筑基坑支護技術規程》執行。

⑥冠梁施工前，應將鉆孔灌注樁樁頂疏松的混凝土浮渣鑿除清理干凈，樁頂以上露出的鋼筋長度應達到設計要求，保證冠梁與排樁連接牢固。

⑦基坑開挖過程中，應做好基坑內的排水工作，盡量避免雨季施工，如在雨季施工，必須準備足夠的抽水設備。

⑧施工中應對基坑水平位移、周?chē)鷺蛄航Y(jié)構及股道的變形和沉降、防護樁內力及鋼管支撐的軸力進行監測。超過警戒值時及時調整支護參數。

⑨基坑開挖時應分層、分段對稱平衡開挖，每層先挖中間土后挖兩側土，每層挖土厚度不宜超過3m，開挖至支撐下500mm后及時架設支撐。在支撐未安裝好前，不得超挖下層土方。開挖至距坑底300mm時應由人工開挖、找平。

⑩在機械挖土過程中，要配備經驗豐富的施工人員擔當現場指揮，切實保護好樁身及支撐系統不受碰撞，并配以一定的人工挖土。

6　施工監測

整個施工過程中，要對既有的線路和防護樁進行施工監測，應從以下4方面著手：

①防護樁與周?chē)h(huán)境的監測主要分為變形監測與應力監測。變形監測儀器主要采用經緯儀、水準儀和測斜儀等，應力監測儀器主要采用應變計和壓力傳感器等。監測的主要項目有：既有鐵路路基、樁頂水平位移、鋼管支撐軸力、樁身傾斜、水位觀測、地面沉降等。

②通過動態信息管理，對監測數據及時處理并及時反饋以指導施工。發現防護樁異常情況應立即處理，防止發生工程事故。如實測樁體的最大水平位移超過允許值0.25％h的80％(h為基坑深度)，應采取適當措施并加密觀測次數。

③基坑及防護樁報警值詳見GB 50497—2009((建筑基坑工程監測技術規范》的相關要求。建筑基坑工程周邊環境監測報警值按控制值的70％作為預警值，80％作為報警值。

④施工前需提前進場進行監測，并收集既有鐵路沉降數據，根據監測數據，模擬沉降曲線，施工期間進行實時觀測。如沉降監測值在沉降曲線以外，超出值大于允許值時應立即停止施工，并查找原因，待制定相應措施后方可繼續施工。

7　頂進過程控制

頂進作業時，如果頂管掘進機操作不當，極易引起管前挖掘面出現失穩，造成頂力驟增或地面沉陷，引發質量安全事故。因此，加強頂進過程控制，是頂管施工質量控制的關鍵環節，必須給予高度重視。

7．1　初始頂進

我們把從破洞一直到第三節混凝土管全部推進土中的全過程稱之為初始頂進。在頂管施工中，初始頂進是一個至關重要的階段，它的成敗將決定整個頂管過程的成敗。

初始頂進分為以下3步：

第一步是破洞。在破洞之前，洞口必須有防止土體或砂層塌方的措施。在均勻的土質中頂進時，一般洞口采用磚砌封門。如果在砂土中，比較有效的兩種方法是采取深層攪拌樁和高壓旋噴樁，推薦采用高壓旋噴樁來對工作坑洞口外土體進行加固。因?yàn)橐话沩敼苁┕ざ荚诒容^狹小的場地，深層攪拌樁的施工設備龐大，占地大，樁機高度很高，在市區很容易受高壓線等的制約，另外相比于高壓旋噴樁機造價高，所以不推薦使用。高壓旋噴樁機小，加固土體效果理想，加固頂管洞口外土體時可以采用純水泥漿，也可以摻加適量的粉煤灰，主要根據工期和經濟性選擇。在工作坑洞口外側采用水灰比(質量比)為1：1的水泥漿，添加水泥漿總質量2％的氯化鈣，正常氣溫養護期為7～10d，因?yàn)轲B(yǎng)護期過長高壓旋噴樁處理過的土體強度過大，機具穿過困難。而在接收工作坑洞口處理時則摻加水泥漿總質量30％的粉煤灰，養護期為28d。實踐證明，其加固效果非常好，而且不影響頂進；另外高壓旋噴樁還可用于對工作坑坑壁的預支護。

第二步是頂管機入土。當封門破除后，可把頂管機刀盤開動，用主頂油缸徐徐把頂管機推人土中。這一過程中應注意防止刀盤嵌入砂土中不轉而頂管機殼體旋轉，采取控制頂進速度和在頂管機左右兩側加設角撐的辦法來防止頂管機殼體旋轉。

第三步是將機頭后方的兩根混凝土管與機頭管連接，形成一個整體，用來控制頂進段的高程和平面偏差。初始頂進工作完成后，應停下來進行一次全面的測量，并把測量數據繪成曲線，便于分析。

同時，在初始頂進中還需注意，在初始頂進的后期方可進行正常的方向校正工作，這是因?yàn)槿绻?dāng)?shù)谝还?jié)混凝土管尚未與頂管機后殼體連接時進行糾偏，這時頂管機的前殼體已在土中，后殼體還在導軌上，糾偏時前殼體不動，后殼體則有可能偏離導軌，不僅起不到糾偏作用，反而會帶來更多的麻煩。在初始頂進階段若非要糾偏不可，這時也只能用糾偏油缸推出(即使糾偏油缸伸出)，而不能用糾偏油缸拉(即不能使糾偏油缸縮回)。

7.2　頂管機刀盤轉速和扭矩的控制和調整

在頂進過程中，根據土質情況和頂進效果進行刀盤轉速和扭矩的控制和調整。正常頂進情況下刀盤應調至高轉速、中低扭矩的狀態工作，以獲得較好的切削和土倉泥土攪拌效果。在施工中需停止刀盤回轉時，應先停止頂進，讓刀盤回轉一段時間，觀察到刀盤工作電流(或工作油壓)開始回落后方可停止刀盤回轉。在頂進過程中發現刀盤工作電流(或油壓)異常上升時，應降低頂進速度或停止頂進，待刀盤電流(或油壓)平穩后再按正常速度頂進。當頂管機頭發生自轉時，應將刀盤回轉方向調至與頂管機頭自轉相同方向進行頂管機頭的旋轉偏移糾正。刀盤的重新起動應采取一切可能的措施降低起動阻力，在確認不會對設備造成破壞或進一步加大頂進困難后，方可加大扭矩起動刀盤。

7.3　頂進設備操作

頂進設備的操作應按前方頂進反饋的控制信息要求實施。初始頂進或中途停機重新頂進時，都應遵循從低速到高速的控制原則。頂進速度應盡量控制平穩，尤其要避免頂速突然加大的現象。對頂進過程中出現的任何工作油壓波動都應及時分析原因并采取相應措施。遇到下列情況時應立即停止頂進，及時分析原因并采取相應措施，處理完善后再繼續頂進：

①頂進頂力驟升或頂力達到最大值時；

②后背墻發生位移或后背墻開裂時；

③千斤頂油管不通或油泵工作不正常時；

④監視器工作不正常時；

⑤激光經緯儀工作不正常時；

⑥混凝土管出現裂縫或破損時；

⑦洞口止水圈漏水時；

⑧電路發生故障時。

7.4　高程及平面誤差監測

土壓平衡頂管施工測量應建立地面及地下測量控制系統，控制點應設在不易擾動、視線清楚、方便校核、易于保護處。為了實現對前端頂管機偏離軸線的動態監測，提高施工測量效率并與機械化頂管技術相適應，土壓平衡頂管應采用激光導向進行監控。宜以激光測量數據作為頂進過程中判斷前端頂管機高程及中線誤差的主要依據。在沒有激光測量?jī)x器的情況下，可使用水準儀和經緯儀進行高程和平面誤差的校驗測量。使用水準儀和經緯儀對頂管機進行測量應安排在工作間隙進行，在糾偏過程中應增加測量次數，反之在頂進正常情況下可減少測量次數。每完成一節管子的頂進，應測量一次管道高程和平面誤差；每個接口應測一點，有錯口時測兩點，并形成文件。頂進工作坑與接收工作坑貫通后，應進行管道最終驗收測量。

7.5　糾偏操作

頂進過程中的糾偏是頂管作業質量的關鍵，若操作不當，可能造成頂力驟升，管接口破損，嚴重時可能造成管道無法頂進，引發嚴重的安全、質量事故和重大經濟損失。尤其是在砂層中頂進，管道極易由于泥水過度沖刷造成頂管機機頭下沉，因此，對于頂進過程的糾偏尤為重要。在機頭和機頭連接工具管出洞前，即使發生平面和高程偏差，也盡可能不要糾偏，因?yàn)榇藭r(shí)糾偏，機頭連接工具管尚位于導軌上，起不到糾偏效果；機頭連接工具管出洞后，若高程和平面誤差在±2cm以?xún)?nèi)時，可不糾偏，當高程或平面誤差超出標準值2cm以上時，根據監視器內的光點位置變化趨勢進行糾偏。糾偏必須有一個提前量，遵循“先糾高程，后糾平面，小角度連續糾偏”的原則，糾偏油缸的伸出量一次不得太大(以不超過2cm為宜)；當光點位置有反向移動趨勢或移動速度放緩時，可將糾偏油缸縮回，停止糾偏；糾偏時還應觀察監視器內仰俯角和旋轉角變化，作為參考值，仰俯角和旋轉角最大偏差不得超過原始值3°。當監視器中光點發生顯著變化時，應停止頂進，測量人員須下坑對經緯儀進行重新校正復核，查找是否屬儀器被觸碰或震動所致；若不是，須進行原因分析，并會商處理辦法。頂進工程中，操作人員應隨時監測監視器各項數據的變化，并及時記錄，在分析記錄數據的基礎上進行糾偏。頂管過程中，操作人員必須對頂管各項數據進行記錄，頂進記錄應做到記錄準確、清楚、完整、及時，頂進記錄每頂進一節管子記錄數據不得少于一次，每班次不少于6次，尤其是交接班前，無論該管子是否完全頂進都應進行記錄，交接班必須履行交接班手續，測量人員應相互溝通。測量人員應對測量?jī)x器進行每作業班次不少于兩次的校核，并保留校核記錄。

7.6　頂進過程中工作坑管理

工作坑是圓管安裝、頂進、泥土運輸、測量等交叉作業的區域，應制定工作坑管理制度。應合理安排施工作業順序并做好施工人員的調配管理，各道工序操作應有專人負責，職責分明。頂管機、工作坑內以及地面上設備的操作應有統一的施工指揮，按約定的信號操作，并設有報警信號。圓管吊運的方式、吊具強度及合理性等應經檢查確認安全可靠。圓管從工作坑平臺上吊運到主頂設備軌道上的過程中，應有相應措施保證施工人員的安全，并防止可能對圓管造成的損壞。圓管吊運到主頂設備軌道上后，應進行管端密封圈部位的清潔和潤滑處理，并調整好圓管接口同心度。圓管對接宜借助主頂設備緩慢將圓管頂入，應注意檢查密封圈的情況，防止被擠破或擠出。頂鐵應有足夠的剛度，頂鐵上有鎖定裝置；頂鐵的安裝必須保證對位準確，防止千斤頂活塞桿偏心受力；邊圈與管口之間應采用緩沖材料襯墊。施工過程中應注意防止頂進千斤頂活塞桿被硬物撞傷，應及時清除灑落在活塞桿上的泥砂和污物。施工過程中應注意保護好測量基準點及固定在工作坑內的測量?jī)x器等，測量點及測量?jī)x器應定時或定況進行校核。施工過程中應避免出現互相干擾的交叉作業。施工現場應設置圓管存放區，圓管應排放整齊，以方便吊運下管。

7.7　施工指令及記錄

土壓平衡頂管施工應有統一的施工組織和現場指揮，頂進指令、糾偏指令、停止指令應由有關負責人做出。頂進應晝夜連續進行施工，除頂管機停機正常維護或不可抗拒情況下，不得停止作業。每班均應填寫施工記錄。施工記錄應包括長度、頂力或油泵壓力、管位偏差及其校正情況、土質水位變化、出現的問題、應注意的事項。交接班時應將施工記錄向下一班交接清楚。應設專職人員對頂管施工設備進行定期保養和日常維修，做維修保養記錄。

8　結語

本頂管工程于2012年6月開始工作坑開挖、既有線路加固、頂進，于8月竣工。本工程施工過程安全、防護達標、施工速度快、工程質量?jī)?yōu)良，獲得了業主單位、鐵路管理單位、市政管理單位的一致好評，取得了很好的經濟效益和社會效益。
