摘　要：介紹我國燃?xì)鉄崴鞯陌l(fā)展歷程及燃?xì)鉄崴鞯脑肼晛碓?，探討低噪聲?qiáng)排式燃?xì)鉄崴鞯膭?chuàng)新設計(改變風機的電機形式、改變風機安裝及散熱方式、優化控制程序)，將低噪聲強排式燃?xì)鉄崴髋c傳統強排式燃?xì)鉄崴鬟M(jìn)行噪聲對比。低噪聲強排式燃?xì)鉄崴髟肼暠仁袌鐾恋膫鹘y(tǒng)強排式燃?xì)鉄崴髦髁鳈C(jī)型低4～10dB以上，且煙道堵塞保護功能更智能、更可靠。

關鍵詞：燃?xì)鉄崴鳎?span lang="EN-US">  低噪聲；  強排式；  耐高溫風機；  直流無刷電機；  煙道堵塞保護

Research on Low Noise and Forced Exhaust-type Gas Water Heater

Abstract：The development course of gas water course in China and its noise sources are introduced．The innovative designs of low noise and forced exhaust-type gas water heater that change fan electromechanical type，change fan installation and heat radiation mode and optimize control program are discussed．When the noise of low noise and forced exhaust-type gas water heater is compared with noise of traditional forced exhaust-type gas water heater，the noise of low noise and forced exhaust-type gas water heater is 4 to 10dB lower than noise of mainstream models of the traditional forced exhaust-type gas water heater in the market，and its flue blocking protection function is more intelligent and reliable．

Keywords：gas water heater；low noise；forced exhaust-type；high-temperature resistant fan；brushless DC motor；flue blocking protection

1　我國燃?xì)鉄崴鞯陌l(fā)展歷程

燃?xì)鉄崴魇褂梅奖?、熱效率高，深受人們喜愛。我國燃?xì)鉄崴鲝?span lang="EN-US">20世紀60年代開始生產，至今已走過50多年的發展歷程^[1]。20世紀90年代以前，基本都是小出水量、廢氣直接排在室內的直排式熱水器^[2]；90年代中期，較大出水量的煙道式燃?xì)鉄崴髅媸?sup>[3-4]，可將廢氣通過煙道排放至室外，安全性得到了提高；90年代末期，安全性高、安裝相對簡便的強排式燃?xì)鉄崴鏖_始推廣使用。由于強排式燃?xì)鉄崴魇褂昧伺棚L(fēng)機，采用了強化燃燒技術，使用時不可避免地發出噪聲。CB 6932—2001《家用燃?xì)饪焖贌崴鳌芬?guī)定，整機噪聲在65dB以下(含65dB)為合格產品。在滿足其他指標的前提下，產品噪聲越低，越具有市場競爭力。因此，降低噪聲是燃?xì)鉄崴鞲倪M(jìn)的一個重要方向。

2　燃?xì)鉄崴鞯脑肼晛碓?span lang="EN-US">

①燃燒噪聲

燃燒噪聲是火焰波動引起局部區域流速和壓力變化產生的。燃燒噪聲與燃燒器的火孔熱強度、一次空氣系數有關，火孔熱強度越大或一次空氣系數越大，則噪聲越大。目前燃?xì)鉄崴魃a(chǎn)廠家主要是通過降低火孔熱強度來降低燃?xì)鉄崴髟肼暎丛黾踊鹋艛?shù)目，但是成本也隨之增加。

②風機噪聲

風機運轉時產生的噪聲主要是周期性的排氣噪聲和渦流噪聲。排氣噪聲是葉輪在一定壓力下運轉時，周期性地?cái)D壓氣體并撞擊氣體分子，導致葉輪周圍氣體產生速度和壓力脈沖，并以聲波的形式向葉輪輻射而產生的。渦流噪聲是葉輪高速旋轉時，在其表面形成大量的氣體渦流，這些氣體渦流在葉輪界面上分離時產生的。風機轉速越高，噪聲越大。

③其他噪聲

其他噪聲包括氣流噪聲、水流噪聲等。

3　低噪聲強排式燃?xì)鉄崴鞯膭?chuàng)新設計

④改變風機的電機形式

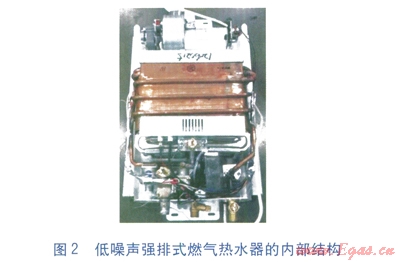

傳統強排式燃?xì)鉄崴?span lang="EN-US">(以下簡稱傳統熱水器)的內部結構見圖1，低噪聲強排式燃?xì)鉄崴?span lang="EN-US">(以下簡稱低噪聲熱水器)的內部結構見圖2。與傳統熱水器相比，低噪聲熱水器的風機采用直流無刷電機，可以實現無級變速。調速方式為PWM(電源脈沖寬度調節控制方法)低噪聲調速，彌補了以往交流電機檔位調速產生低頻噪聲的不足。由于采用直流無刷電機，主控制板可以接收風機的反饋電流信號，以此判斷煙道是否堵塞，解決了運行監控問題。因此相比傳統熱水器，低噪聲熱水器省去了風壓開關。

②改變風機的安裝、散熱方式

為了降低噪聲，對風機的安裝、散熱方式等進行了創新設計。為了減小系統阻力，風機突破傳統的豎置安裝，創新性地采用了橫置安裝。通過整機實驗，在相同的燃燒工況下，橫置風機比豎置風機轉速低300～400r／min。高溫?zé)煔庾鳛楣ぷ鹘橘|(zhì)，對于直流風機來說是一個很大的挑戰。通過不斷地創新研究，設計出一款耐高溫風機，是在蝸殼和電機之間增加散熱風扇和隔熱板，電機中的控制板安裝在遠離蝸殼側。

③優化控制程序

a．為了減少傳火時發出的噪聲，點火時，程序會根據當前負荷選擇l段或3段點火，減少傳火。

b．每段的最大負荷點是噪聲的峰值點，為了盡量降低此處的噪聲，程序上采取了兩個措施：在滿足煙氣排放的前提下降低風機轉速；在滿足段間重合區的前提下，優先在下一分段下工作。

c．為了在煙道堵塞時確保熱水器的安全性，程序上采取了四重保護措施：前清掃煙道堵塞檢測；具有運行過程中的抗風壓功能；后清掃煙道堵塞檢測；快速響應停機，即當檢測到風機電流突然小于某臨界值時(出現火焰外溢、黃焰等不良燃燒狀態)，直接關閉燃?xì)忾y門，熱水器停止運行。通過檢測可知，低噪聲熱水器(采取四重保護措施)的煙道堵塞保護功能比傳統熱水器(采用風壓開關)更智能、更可靠。

4　與傳統熱水器的噪聲對比

選取市場上主流容量(11L／min、13L／min、16L／min)的強排式燃?xì)鉄崴髦髁鳈C(jī)型與低噪聲熱水器進行噪聲對比測試，測試結果見圖3～5。

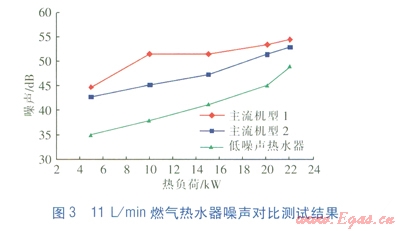

由圖3可知，當熱負荷在18kW以下時，11L/min的低噪聲熱水器的噪聲比主流機型低7dB以上；最大熱負荷時，低4dB以上。

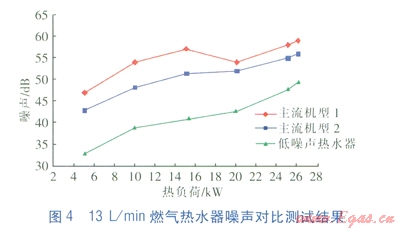

由圖4可知，當熱負荷在21kW以下時，l3L／min的低噪聲熱水器的噪聲比主流機型低10dB以上；最大熱負荷時，低6dB以上。

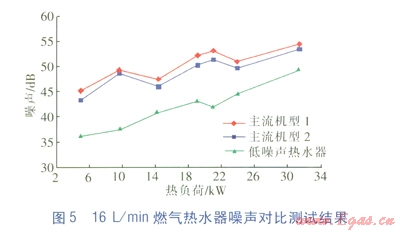

由圖5可知，當熱負荷在24kW以下時，l6L／min的低噪聲熱水器的噪聲比主流機型低10dB以上；最大熱負荷時，低4dB以上。

5　結論

低噪聲強排式燃?xì)鉄崴魍ㄟ^改變風機電機形式、改變風機安裝及散熱方式、優化控制程序，達到降低噪聲的目的。低噪聲強排式燃?xì)鉄崴鞯脑肼暠仁袌錾系膫鹘y(tǒng)強排式燃?xì)鉄崴髦髁鳈C(jī)型低4—10dB以上，且煙道堵塞保護功能更智能、更可靠。

參考文獻：

[1]蔡瑩，秦朝葵．燃?xì)鉄崴骷夹g(shù)進展[J]．煤氣與熱力．2006．26(11)：34-37．

[2]劉麗珍，邵震宇，吳媛媛，等．直排式燃?xì)鉄崴鲗κ覂?nèi)空氣污染試驗[J]．煤氣與熱力，2009，29(3)：B26-B30．

[3]王啟，劉彤．煙道式熱水器潛在危險的分析[J]．煤氣與熱力，l996，16(4)：33-35．

[4]王啟．自然排氣煙道式燃?xì)鉄崴鞯陌踩褂?span lang="EN-US">[J]．煤氣與熱力，2005，25(2)：63-65．

本文作者：邱步  畢大巖  劉永生  周素娟

作者單位：艾歐史密斯(中國)熱水器有限公司
