全預混冷凝式燃?xì)獗趻鞝t的燃?xì)庾赃m應控制

摘要

摘　要：針對氣源變化影響全預混冷凝式燃?xì)獗趻鞝t的燃燒工況，探討了2種燃?xì)庾赃m應控制方案——離子電流檢測法、氧或二氧化碳含量檢測法。關鍵詞：全預混燃燒；　冷凝式

摘　要：針對氣源變化影響全預混冷凝式燃?xì)獗趻鞝t的燃燒工況，探討了2種燃?xì)庾赃m應控制方案——離子電流檢測法、氧或二氧化碳含量檢測法。

關鍵詞：全預混燃燒；　冷凝式燃?xì)獗趻鞝t；　燃?xì)庾赃m應；　空燃比；　離子電流檢測法；　氧含量檢測法；　二氧化碳含量檢測法

Gas Adaptive Control of Fully Premixed Condensing Gas Wall-hung Boiler

Abstract：In view of the gas source variation affecting the combustion condition of fully premixed condensing gas wall-hung boiler，two kinds of adaptive control schemes including ion current detection method and oxygen or carbon dioxide content detection method are discussed．

Keywords：fully premixed combustion；condensing gas wall-hung boiler；gas adaptation；air-fuel ratio；ion current detection method；oxygen content deteetion method；earbon dioxide content detection method

1　概述

全預混燃燒是指燃?xì)夂涂諝庠谥鹎邦A(yù)先按照一定比例混合均勻，到達燃燒區后混合物不再與外部空氣發生燃燒，瞬間燃燒完畢，具有容積熱強度高和污染物排放低等優點^[1]。

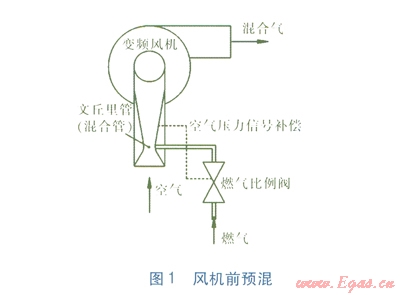

目前市場上的全預混冷凝式燃?xì)獗趻鞝t(以下簡稱全預混壁掛爐)主要有風機前預混、風機后預混兩種，分別見圖l、2。變頻風機、燃?xì)獗壤y^[2-3]提供燃燒所需的空氣與燃?xì)?，空氣與燃?xì)獍丛O(shè)定好的空燃比進行混合燃燒。

在全預混壁掛爐設計開發時，設計者通過對變頻風機的轉速、燃?xì)獗壤y的零位進行調節，使產品在額定功率及最小功率燃燒時，煙氣中的O2或CO2含量為預定值，從而確定好空燃比，以使燃燒工況處于最佳狀態。全預混壁掛爐在出廠前，空燃比已由生產廠家預先設置好，不能自動調節，即全預混壁掛爐只適用于當前氣種。如果燃?xì)饨M成發生變化，導致燃?xì)鉄嶂?、密度、燃燒特性等超出設計范圍，則此氣種對應的最合理空燃比也發生變化，造成全預混壁掛爐當前設置的空燃比與最合理空燃比不同，導致壁掛爐不能達到最佳燃燒工況，甚至出現異常(如熱效率降低、點火噪聲大、燃燒噪聲大、CO排放量升高等)。隨著各種新的制氣方法及制氣設備不斷出現，氣源種類越來越多，全預混壁掛爐的這一缺點將對其未來的普及產生阻礙作用。因此，有必要對燃?xì)庾赃m應控制在全預混壁掛爐的應用進行探討。

2　燃?xì)庾赃m應控制方案

2．1　離子電流檢測法

①離子電流檢測法檢測原理

研究表明，碳?xì)浠衔镌谌紵龝r，會產生熱電離子，使燃燒火焰具有電導性^[4]。由于氣體的導電能力有限，需要在燃?xì)饣鹧媾c火孔之間附加一個直流電場，用于驅動火焰中的帶電粒子，使帶電粒子沿電場方向移動，這樣就形成了離子電流。通過離子電流探測器檢測燃?xì)馊紵龝r產生的離子電流，來反饋火焰燃燒信號，判定燃燒是否異常。實驗證明，燃?xì)馊紵龝r產生的離子電流大小，與離子的濃度有關，離子濃度越大，產生的離子電流就越大；離子濃度越小，產生的離子電流就越小。離子濃度又與火焰溫度有關，火焰溫度越高，產生的活化能就越大，氣體原子被擊活的數量就越多，產生的離子就越多，離子濃度就越大。如果燃?xì)饣鹧嬉馔庀纾瑒t離子電流探測器檢測不到離子電流信號，就會關閉燃?xì)怆姶砰y，切斷氣源，避免燃?xì)庑孤┮l(fā)中毒或爆炸事故。

用離子電流檢測法來監控火焰是否正常的方法已廣泛應用于現有燃具產品中。因此，離子電流檢測法應用于燃?xì)獗趻鞝t，進行燃燒工況的實時監測是成熟的技術。傳統全預混壁掛爐應用的離子電流檢測法，只是檢測一個固定火焰離子電流信號，用以判斷火焰是否存在。而燃?xì)庾赃m應全預混壁掛爐應用的離子電流檢測法，是通過檢測火焰離子電流信號來判斷和調節空燃比。

②離子電流檢測法燃?xì)庾赃m應控制方案

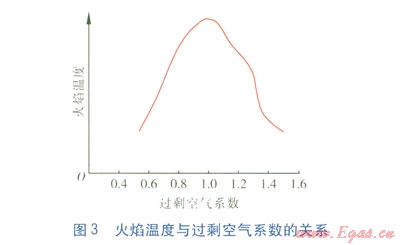

要實現穩定的全預混燃燒，關鍵在于保持合理、穩定的空燃比。實驗證明，全預混燃燒空燃比過大或者過小都會對燃燒造成不利影響?？杖急冗^大時，多余空氣會帶走熱量，火焰溫度降低，熱效率降低；空燃比過小時，燃燒不充分，火焰溫度及熱效率亦降低。同理，當空燃比過大時，多余的空氣會稀釋離子；過小時，由于未能充分反應，燃燒過程未能產生足夠多的離子。火焰溫度與過?？諝庀禂?shù)的關系見圖3。由圖3可知，當空燃比最佳時，火焰溫度達到峰值，火焰離子電流也達到峰值。這是離子電流檢測法用于判斷全預混燃燒空燃比的理論依據。

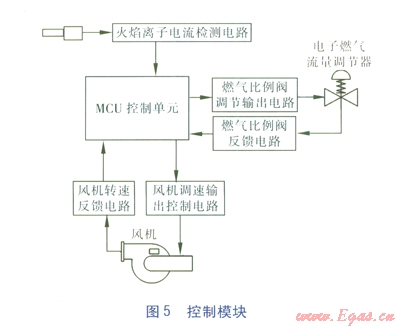

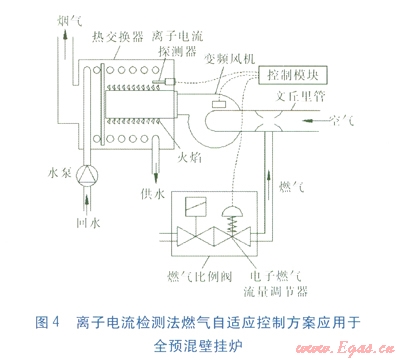

離子電流檢測法燃?xì)庾赃m應控制方案應用于全預混壁掛爐見圖4，控制模塊見圖5。燃?xì)庾赃m應全預混壁掛爐具有能實時檢測火焰離子電流信號的功能。設計者將幾種互換氣種在每種燃燒熱負荷下的最佳離子電流信號預先錄入到控制模塊的控制程序中，控制模塊通過檢測離子電流信號來實時控制電子燃?xì)饬髁空{(diào)節器及變頻風機。

電子燃?xì)饬髁空{(diào)節器的工作原理是：控制模塊根據用戶的熱量需求信號，輸入電流信號來控制電子燃?xì)饬髁空{(diào)節器的閥門開度，從而控制燃燒熱負荷，也就是說電子燃?xì)饬髁空{(diào)節器接收到的電流信號與燃燒熱負荷一一對應。

變頻風機的工作原理是：控制模塊接收火焰離子電流信號，判斷火焰離子電流信號是否在設置值范圍內，如果火焰離子電流信號在設置值范圍內，則說明燃燒正常，燃?xì)饨M成沒發生變化；如果火焰離子電流信號在設置值范圍以外，則說明燃燒異常，燃?xì)饨M成發生變化，最佳空燃比也發生變化，則控制模塊會發出信號給變頻風機，改變變頻風機的轉速，達到最佳空燃比。

通過控制模塊根據離子電流信號來實時控制電子燃?xì)饬髁空{(diào)節器及變頻風機，使產品既能滿足用戶的熱量需求，又能保證燃燒處于最佳狀態。

2．2　氧或二氧化碳含量檢測法

用煙氣分析儀對煙氣組成進行檢測，是燃?xì)馊紵龣z測中非常成熟的技術。實驗及理論知識表明，全預混壁掛爐在最佳燃燒工況時，排放出的煙氣中氧體積分?jǐn)?shù)為5％左右，二氧化碳體積分?jǐn)?shù)為9％左右。因此，可以通過監測氧或二氧化碳的體積分?jǐn)?shù)，來判斷全預混壁掛爐是否處于最佳燃燒工況。

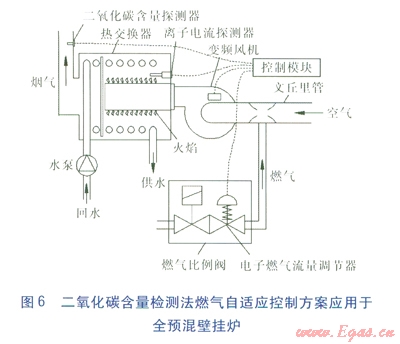

二氧化碳含量探測法燃?xì)庾赃m應控制方案應用于全預混壁掛爐見圖6。其控制原理為：二氧化碳含量探測器對煙氣中的二氧化碳含量進行實時監控，控制模塊接收二氧化碳含量探測器的信號，對信號進行邏輯分析。當二氧化碳含量偏離設置值時，控制模塊會迅速輸出電信號給電子燃?xì)饬髁空{(diào)節器及變頻風機，進行控制參數調整，從而調整空燃比，使煙氣中的二氧化碳體積分?jǐn)?shù)恢復到9％左右。需要說明的是二氧化碳含量檢測法燃?xì)庾赃m應控制方案中也要有離子電流探測器，用以判斷火焰是否存在。
