低甲烷濃度煤層氣的水合物法提純實驗

摘 要

摘　要：低甲烷濃度煤層氣提純是煤層氣資源開發利用的一個重要發展方向，但是甲烷回收率低是低甲烷濃度煤層氣提純技術急需解決的關鍵問題。為此，采用氣體水合物方法對低甲烷濃度

摘　要：低甲烷濃度煤層氣提純是煤層氣資源開發利用的一個重要發展方向，但是甲烷回收率低是低甲烷濃度煤層氣提純技術急需解決的關鍵問題。為此，采用氣體水合物方法對低甲烷濃度煤層氣進行提純實驗研究，向反應體系引入環戊烷降低氣體水合物相平衡條件并提高甲烷回收率。采用等溫壓力搜索法測定了低甲烷濃度煤層氣在環戊烷  水體系中的水合相平衡數據，并在等溫等壓條件下研究了生長驅動力和環戊烷濃度對甲烷回收率的作用規律。結果表明：①環戊烷對低甲烷濃度煤層氣生成氣體水合物的相平衡條件具有顯著的促進作用。②甲烷回收率隨著生長驅動力的升高而減小，隨著環戊烷濃度的升高而增大。壓力升高后，氮氣將與甲烷競爭進入氣體水合物晶體，導致甲烷回收率下降；在283.4K、2.6MPa和13％環戊烷濃度的實驗條件下，甲烷回收率高達46.1％。③經過二級水合分離后，煤層氣的甲烷濃度從30％提高到了72％。該項成果為低甲烷濃度煤層氣提純技術的發展提供了基礎數據和實驗依據。

關鍵詞：煤層氣  低甲烷濃度  提純  氣體水合物  氣體分離  相平衡  環戊烷

An experimental study of using hydrate formation to enhance the methane recovery of low-concentration CBM

Abstract：The purification of low-concentration coalbed methane(CBM)is one of the significant developing directions in the exploration and utilization of CBM resources．However，how to improve methane recovery is the very core issue．In this experimental study,we employed the hydrate based gas separation method to recover methane from the low-concentration CBM，and introduced cyclopentane to reduce hydrate phase equilibrium conditions to increase the methane recovery．Then，we used the isothermal pressure search method to measure the phase equilibrium data of gas hydrates formed from CBM in the presence of cyclopentane．We also investigated the impacts of driving force and cyclopentane concentration on methane recovery at constant temperature and pressure conditions．The following findings were obtained．(1)The presence of cyclopentane in solutions remarkably stimulated the phase eauilibrium conditions for gas hydrates formed from the low-concentration CBM．(2)The methane recovery decreased with the increasing driving force and increased with the rising cyclopentane concentration．With the elevation of pressure，nitrogen competed with methane to enter hydrate crystals and therefore resulted in the decrease of methane recovery．The methane recoverv was increased to 46.1％at 283.4K，2.6MPa，and 13 wt％CP．(3)The methane content in CBM increased from 30 to 72％after a two stage hydrate-based gas separation process．Thig experimental study provides basic data for this field of research．

Keywords：low-concentration CBM，methane recovery，unconventional natural gas，gas hydrates，gas separation，phase equilibrium,cyclopentane

我國煤層氣資源量居世界第三位，以井下抽采煤層氣為主。甲烷濃度低是制約井下抽采煤層氣工業利用的關鍵因素。因此，分離提純低甲烷濃度煤層氣對緩解我國能源供需矛盾、改善能源結構、保障煤礦安全生產、保護大氣環境具有重要的現實意義[1-2]。

氣體水合物是一種非化學計量的結晶狀固體，客體分子(CH4、C2H6、CO2等)進入由水分子形成的“籠”中，水分子通過氫鍵結合，而客體分子與水分子通過分子力結合。1m3氣體水合物能儲存標準狀況下150～180m3氣體。近年來，利用水合物方法分離提純低甲烷濃度煤層氣作為一項前沿性研究，受到國內外研究者的廣泛關注[3-6]。與低溫精餾法、變壓吸附法和膜分離法相比，水合物法提純低甲烷濃度煤層氣具有儲氣率高、原料簡單、水合物分解水可循環利用等優點[7-8]，但是降低水合物生成的相平衡條件、縮短水合物結晶時間、提高CH4分離效率是水合物法分離低甲烷濃度煤層氣需解決的關鍵科學問題。熱力學促進劑能有效縮短水合物結晶誘導時間，并改善水合物生成條件。趙建忠等[9]研究了十二烷基硫酸鈉(SDS)和四氫呋喃(THF)對水合物法提純低甲烷濃度煤層氣的影響，張保勇等[10-11]研究了SDS和高嶺土對瓦斯氣(39.8％CH4+50.1％N2+10.1％O2)水合過程的影響，并報道了CH4+N2+O2+THF+H2O體系水合相平衡數據。Zhong等人報道了四丁基溴化銨(TBAB)—水體系水合物法分離低甲烷濃度煤層氣的相平衡數據及分離特性，但CH4回收率偏低的問題尚未得到很好解決[4，12]。基于水合物熱力學特性，筆者嘗試采用環戊烷(CP)作為熱力學促進劑，研究低甲烷濃度煤層氣在環戊烷  水體系形成水合物的相平衡和反應動力學特性，得出生長驅動力和環戊烷濃度對CH4回收率的作用規律，為水合物法提純低甲烷濃度煤層氣技術的發展提供基礎數據和實驗依據。

1　實驗部分

1．1　實驗裝置

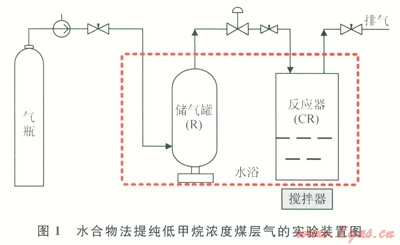

用于測定環戊烷—水體系低甲烷濃度煤層氣水合相平衡條件的實驗裝置見本文參考文獻[4，l3]。用于研究水合物法提純低甲烷濃度煤層氣反應動力學特性的實驗裝置如圖1所示，主要由儲氣罐(R)、反應器(CR)、低溫恒溫水浴(Water Bath)和數據采集系統4部分組成。反應器工作容積為58mL，最高耐壓10MPa。低溫恒溫水浴向反應器提供實驗所需的溫度條件，溫度調節范圍為-10～99.99℃，精度±0.05℃。2支精度為±0.1℃的熱電偶分別用于測量反應器內氣相和液相溫度。壓力傳感器用于測量反應器內的氣體壓力，量程為0～10MPa，精度為±0.5％。溫度、壓力信號由LabView數據采集系統采集，并通過壓力信號控制反應器內氣體壓力。氣相色譜儀(Varian CP3800)用于分析氣體組分，測量精度為±0.1％。實驗氣體為低甲烷濃度煤層氣的模擬氣，其組成為30％CH4+70％N2(摩爾分數)。環戊烷(CP)購自Acros公司，質量純度不小于99.0％。實驗用水為實驗率自制去離子蒸餾水。



1．2　實驗步驟

采用等溫壓力搜索法測定低甲烷濃度煤層氣在環戊烷水體系的水合相平衡數據[14]。反應動力學實驗步驟包括：①用蒸餾水清洗反應器3次并吹干；②將20mL水和1mL(5mL)環戊烷分別注入反應器，對應的環戊烷質量分數為4％(13％)；③采用實驗氣體對反應器進行吹掃，保證反應器內無空氣殘留，向反應器充注實驗氣體至1MPa，保持30s后排放，重復3次；④開肩低溫恒溫水浴，將反應器冷卻至設定溫度，向反應器充注實驗氣體至設定壓力，啟動電磁攪拌(100r／min)及數據采集系統，記錄反應器壓力(聲)、溫度(T)隨時間的變化情況；⑤在反應過程中，儲氣罐通過控制系統向反應器連續供氣，保證反應器中的水合反應過程在恒定溫度和恒定壓力下進行；⑥水合反應結束時，對反應器內殘余氣體進行采樣并分析其組分；⑦將反應器迅速排氣至大氣壓，然后通過低溫水浴將反應器逐漸加熱至20℃，完全分解反應器內的氣體水合物，并分析水合物分解氣組分。

1．3　CH4回收率及分離因子

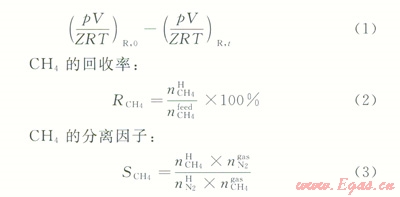

氣體水合物捕集的低甲烷濃度煤層氣由下式確定：





式中p、V、T分別為壓力、體積和溫度；Z為氣體壓縮因子，由Pitzer公式關聯[15]；nHCH4、nHN2分別為水合物捕集的CH4和N2摩爾量；nfeedCH4為反應過程中總CH4摩爾量；ngasCH4、ngasN2分別為反應結束時反應釜中剩余的CH4和N2摩爾量。

2　結果與討論

2．1　低甲烷濃度煤層氣的水合物相平衡數據

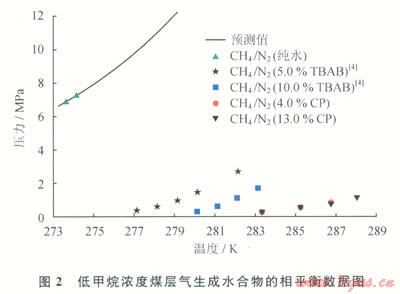

圖2給出了低甲烷濃度煤層氣在環戊烷水體系生成氣體水合物的相平衡數據。由圖2可知，環戊烷具有顯著的熱力學促進作用。給定溫度條件下，低甲烷濃度煤層氣在環戊烷  水體系生成水合物的相平衡壓力遠低于純水體系(無環戊烷)。當環戊烷的質量分數改變后(4％和13％)，低甲烷濃度煤層氣生成氣體水合物的相平衡條件基本保持不變，表明環戊烷的質量分數與低甲烷濃度煤層氣形成氣體水合物的相平衡條件無關，這與Tohidi等人[16]的研究結果一致。由圖2還可以發現環戊烷對低甲烷濃度煤層氣生成水合物的熱力學促進作用優于四丁基溴化銨(TBAB) [17]。



2．2　低甲烷濃度煤層氣形成水合的反應動力學條件

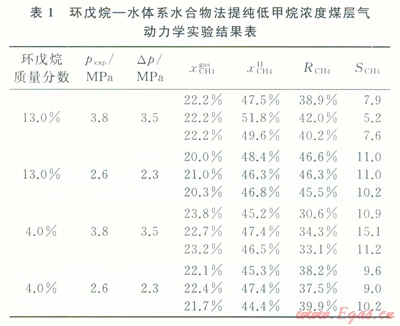

根據測定的相平衡數據(圖2)，以Teq＝283.4K，peq＝0.3MPa作為相平衡點，開展了反應動力學實驗研究，實驗條件見表1。表1同時給出了反應結束時反應器內殘留的CH4摩爾分數(xgasCH4)，水合物分解氣中CH4摩爾分數(xHCH4)，CH4回收率(RCH4)以及CH4分離因子(SCH4)。由表1可見，實驗結束時反應器中混合氣體剩余的甲烷含量(xgasCH4)低于其初始CH4含量(30％)，表明在環戊烷水體系CH4與N2相比優先形成氣體水合物，達到水合物法提純低甲烷濃度煤層氣中CH4的目的。



2．3　壓力對CH4回收率的影響

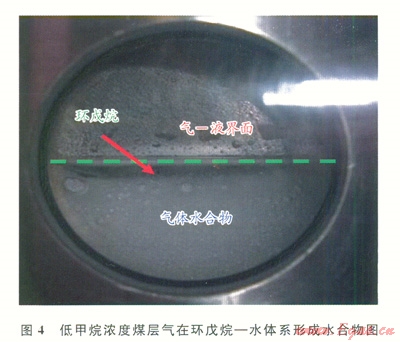

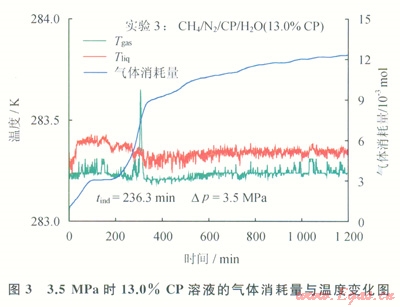

以壓差作為生長驅動力(Dp＝pexp-peq)，pexp為給定溫度條件下的實驗壓力，peq為相同溫度條件下的水合物相平衡壓力。圖3給出了Dp＝3.5MPa時低甲烷濃度煤層氣在13％CP溶液中生成氣體水合物的溫度及氣體消耗量變化情況。由圖3可見，水合物在236.3min時開始結晶，其氣相溫度突然升高，氣體消耗量從3.7×10-3mol快速增加到9.2×10-3mol。圖4為水合物在反應器中的結晶生長情況，從上向下依次為低甲烷濃度煤層氣—環戊烷界面、環戊烷液體、氣體水合物。由圖4可見，水合物首先在環戊烷水界面結晶生長，然后在溶液中大量生成。





當生長驅動力降低到Dp＝2.3MPa時，低甲烷濃度煤層氣在13％CP溶液中生成氣體水合物結果如表1所示。在Dp＝3.5MPa時的氣體消耗量明顯高于Dp＝2.3MPa時的氣體消耗量，該結果表明低甲烷濃度煤層氣的消耗量隨著生長驅動力的增加而升高，更多氣體進入了水合物相。但是從表1可見，隨著壓力的升高，反應器內剩余的CH4含量略有升高，CH4回收率減小，分離因子減小，表明隨著生長驅動力的升高，N2與CH4競爭進入水合物相，對CH4回收率造成影響，導致CH4回收率降低。當環戊烷濃度為4％時，CH4回收率表現出相同的變化趨勢(表1)。

2．4　環戊烷濃度對CH4回收率的影響

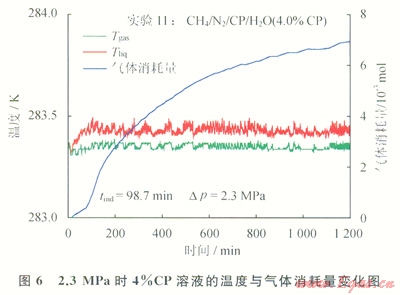

圖5給出了Dp＝3.5MPa時，低甲烷濃度煤層氣在4％CP溶液中生成氣體水合物情況。當反應開始94min后，氣相溫度突然升高，氣體消耗量從1.0×10-3mol快速升高到3.6×10-3mol。圖6給出了低甲烷濃度煤層氣在Dp＝2.3MPa、4％CP溶液中生成氣體水合物情況。與圖5的結果類似，當反應開始98.7min后，氣體消耗量從1.1×10-3mol突然增加到3.2×10-3mol，表明水合物此刻在環戊烷—水界面開始結晶并生長。





比較圖3與圖5，當生長驅動力相同時，低甲烷濃度煤層氣的消耗量隨著環戊烷濃度的增加而增大，其原因主要是環戊烷與水能形成氣體水合物，當環戊烷濃度增加后，導致水合物生成量增大，因此可用于捕集CH4的孔穴數增多。另外，由表1還可以看出在生長驅動力相同的條件下，CH4的回收率隨著環戊烷濃度的升高而增大。

2．5　低甲烷濃度煤層氣的二級水合分離

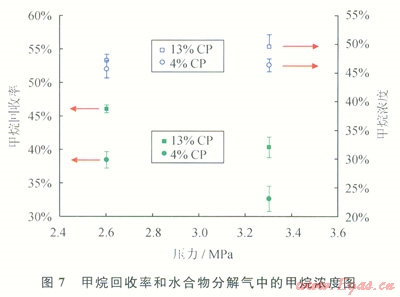

圖7給出了低甲烷濃度煤層氣的甲烷回收率(Methane Recovery)和水合物分解氣中CH4濃度(Methane Concentration)隨壓力的和環戊烷濃度的變化情況。由圖7可見，在p＝2.6MPa的低壓條件(Dp＝2.3MPa)、13％CP的甲烷回收率最高，約為46.1％。水合物分解氣的CH4濃度在各實驗條件下較為接近，約為47.2％。

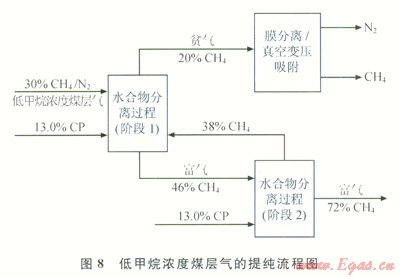

以低甲烷濃度煤層氣在環戊烷—水體系進行水合分離的最優條件(283.4K、13％CP、p＝2.6MPa)對低甲烷濃度煤層氣進行二級水合分離研究。分離流程如圖8所示。第一級原料氣為低甲烷濃度煤層氣(30％CH4+70％N2)，第二級原料氣為第一級氣體水合物的分解氣。經過兩級水合分離后，低甲烷濃度煤層氣中CH4濃度由30％提高到了72％，該氣體組分已達到了天然氣使用要求，可作為天然氣資源使用，也可以進一步提純。如圖8所示，對于反應過程殘留的CH4含量更低的混合氣體，采用膜分離或者真空變壓吸附方法進行后續分離處理，效果更好。



3　結論

1)環戊烷對低甲烷濃度煤層氣生成氣體水合物具有顯著的熱力學促進作用，低甲烷濃度煤層氣在環戊烷—水體系的水合相平衡條件遠低于純水體系，而且比TBAB的促進效果好。

2)在環戊烷水體系，CH4回收率隨著生長驅動力的增大而減小。隨著生長驅動力的增加，N2與CH4競爭進入水合物孔穴，導致CH4回收率降低。CH4回收率隨著環戊烷濃度的增大而增加。在283.4K、13％環戊烷和Dp＝2.3MPa條件下，低甲烷濃度煤層氣的CH4回收率高達46.1％。

3)經過二級水合分離后，低甲烷濃度煤層氣中CH4濃度由30％提高到72％，氣體產物可直接作為天然氣資源使用或進一步提純。
