摘　要：某油田3臺熱功率為1500kW摻水加熱爐加熱盤管采用蛇形管結構，盤管內壁易結垢，清洗周期短，影響原油生產。將蛇形管式盤管結構改造成可拆卸的浮頭式換熱器結構，換熱管內壁涂

摘　要：某油田3臺熱功率為1500kW摻水加熱爐加熱盤管采用蛇形管結構，盤管內壁易結垢，清洗周期短，影響原油生產。將蛇形管式盤管結構改造成可拆卸的浮頭式換熱器結構，換熱管內壁涂覆防垢涂層，對改造后的運行效果及經濟性進行了分析。

關鍵詞：摻水加熱爐；結垢；浮頭式換熱器

Improvement Scheme and Effect of Heating Coil in Watered Heating Furnace in Oilfield

Abstrac：1500kW heating coils of three watered heating furnaces in an oilfield adopt serpentine pipe structure，scaling is easy in the inner wall of the coil，and the cleaning cycle is short，which affects crude oil production．The serpentine pipe structure is transformed into detachable floating head-type heat exchanger structure．and the anti-fouling coating is applled to heat exchange tube．The operating effect and econolny after the transfi)rmation are analyzed．

Keywords：watered heating furnace；scaling；floating head heat exchanger

1　概況及成垢原因

①概況

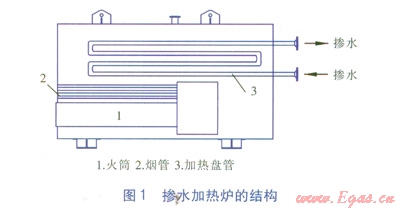

摻水是在石油輸送過程中，為了防止石油凝結，將水注入管道中，并保持管道中有一定壓力，從而使石油更易流動，用于加熱摻水的火筒式加熱爐通常稱為摻水加熱爐。冀東油田某站在用3臺熱功率為1500kW的摻水加熱爐(結構見圖1)，加熱盤管為蛇形管式結構，存在以下問題：易結垢，熱效率下降快，加熱盤管堵塞嚴重后加熱爐無法正常運行，加熱盤管經多次酸洗，效果仍不明顯。摻水加熱爐的運行現狀已嚴重影響原油生產，加熱盤管易結垢問題亟待解決。

②成垢原因

污垢樣品的化學分析結果表明，污垢主要為含油性碳酸鈣等鹽類污垢，并含有少量泥沙。對摻水進行檢測后發現，水中油質量濃度達70～150mg／L，還含有少量的泥沙。當含油摻水在加熱盤管內溫度不斷升高后，極易在加熱盤管內壁形成污垢，造成加熱盤管管壁熱阻加大，介質流動阻力增大，最終嚴重堵塞盤管，導致加熱爐無法正常運行。采用酸液清洗后，雖然加熱盤管的換熱能力有所提升，但由于加熱盤管內摻水實際流速低(低于0.5m／s)，且酸洗造成盤管內表面粗糙，易結垢的因素并未消除，因此很快再次出現換熱效率下降的問題。

2　改造思路

改變換熱器結構。由于蛇形加熱盤管不能采用機械通洗，只能通過酸洗工藝除垢，有很大的局限性。因此，擬將原加熱盤管改為浮頭式換熱器(換熱器可從爐內抽出)。為避免清垢作業長時間影響正常生產，將待清垢浮頭式換熱器抽出后，安裝備用浮頭式換熱器繼續生產。拆下的浮頭式換熱器可采用機械、化學的辦法清洗疏通。

提高摻水流速。在保證被摻水壓力降在合理范圍內的前提下，提高摻水流速，降低成垢速率。

換熱管內壁涂覆防垢涂層。通過在換熱管內表面涂敷防垢涂層的方法，改善換熱表面狀況，降低成垢速率。即使形成污垢，附著力也不會很強，便于清除。

3　浮頭式換熱器結構

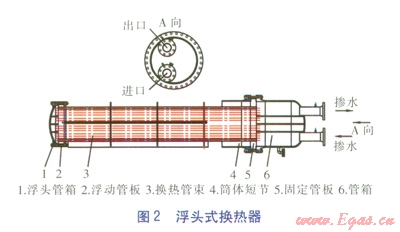

浮頭式換熱器結構見圖2。浮頭管箱與浮動管板采用螺栓連接，筒體短節、固定管板與管箱3部分用螺栓連接，筒體短節在加熱爐上焊接固定，換熱管束內流通摻水。當換熱管束內壁結垢嚴重需要清垢時，只需將固定管板與管箱之間的連接螺栓拆卸，即可把管箱拆下，繼而把浮頭換熱器從爐內抽出。再將浮頭管箱與浮動管板之間的連接螺栓拆掉，即可對換熱管束進行逐根機械通洗。

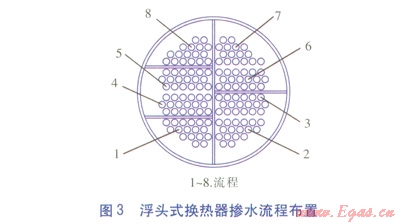

浮頭式換熱器摻水流程布置見圖3。流程1為進水，流程8為出水。摻水由流程1進入換熱器后，依次流經流程2、3、4、5、6、7，最后由流程8流出。

4　改造方案實施

①改造內容

浮頭式換熱器筒體內直徑為650mm，換熱管總數為140根，換熱管單根長度為4.5m。摻水流速提升至0.74m／s，且在換熱管內壁涂覆防垢涂層。選用的防垢涂料是由改性耐熱、防腐高分子合成樹脂與耐熱、耐蝕性、填料及特種添加劑，經特殊生產工藝加工而成的單組分防腐涂料，具有耐酸、耐堿、耐油、耐有機溶劑和鹽、水溶液等特性。

②改造實施程序

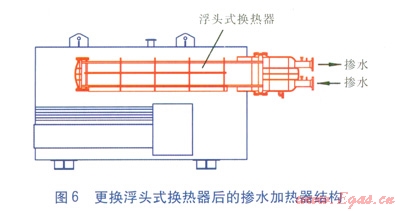

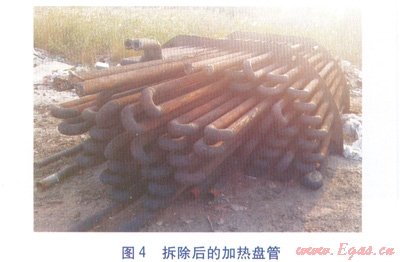

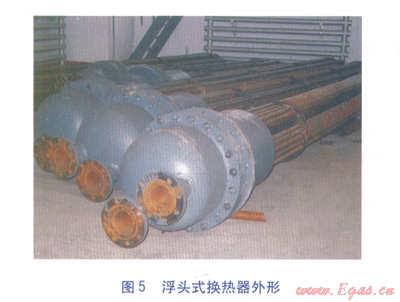

將原加熱盤管拆除(見圖4)，更換成浮頭式換熱器(見圖5)。改造完畢后，按要求試壓。1臺摻水加熱爐安裝1臺浮頭式換熱器，另制造1臺浮頭式換熱器作為3臺摻水加熱爐的備用換熱器。當某臺浮頭式換熱器結垢嚴重，需要清垢時，先停爐拆下該浮頭式換熱器，更換上備用換熱器，然后摻水加熱爐繼續運行，從而減輕對正常運行的影響。更換浮頭式換熱器后的摻水加熱器結構見圖6。

5　改造效果和經濟性對比

①改造效果

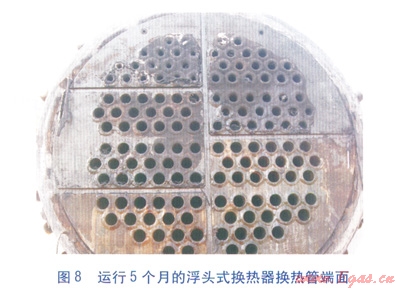

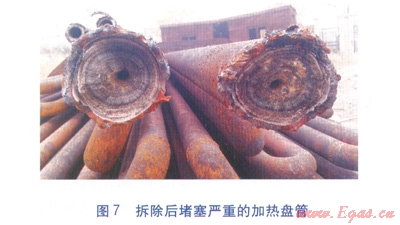

3臺摻水加熱爐于2012年10月陸續改造完成，并同期投產運行。改造后的3臺加熱爐運行情況基本平穩，直至2013年3月才陸續出現換熱效率低的現象。原加熱盤管基本兩個月就需要酸洗一次，酸液對金屬的腐蝕性強，易揮發產生酸霧污染原油，降低管道及設備的使用壽命^[1]。而且隨著運行時間的延長，酸洗的次數增加，加熱盤管內壁結垢傾向越來越嚴重，酸洗也變得無能為力。而改造后的浮頭換熱器能夠通過機械通洗繼續使用，清洗周期也比原加熱盤管有所延長。拆除后堵塞嚴重的加熱盤管見圖7，運行5個月的浮頭式換熱器換熱管端面見圖8。實踐充分證明，采用浮頭式換熱器替代蛇形加熱盤管，內壁涂覆防垢涂層并提高摻水流速，有效地延緩了清洗時間。浮頭式換熱器可抽出，方便清洗，確保了原油正常生產。
