CNG加氣子站的工藝設計

摘 要

介紹了CNG加氣子站的工藝流程、各部分工藝及主要設備。
摘要：介紹了CNG加氣子站的工藝流程、各部分工藝及主要設備。
關鍵詞：加氣子站；橇裝式壓縮機；工藝流程
Process Design of CNG Filling Substation
WU Hong-hua
Abstract：The process flow，partial processes and main equipment of CNG filling substation are introdueed.
Key words：gas filling substation；skid-mounted compressor；process flow
1 CNG加氣子站工藝流程

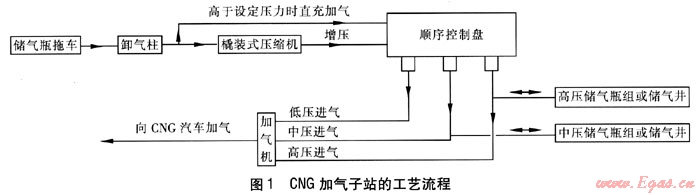

   CNG加氣子站工藝流程見圖1。CNG加氣子站由計量、凈化、壓縮、儲氣、售氣5個子系統組成，CNG加氣子站的結構有廠房式結構和橇裝式結構。廠房式結構是指將加氣子站所有設備分別安裝在廠房內，并按工藝流程順序用管道和各種閥門將這些設備連接起來。這種結構造價低，便于維修，但自動化程度低，基本上是手工或半自動化操作。橇裝式結構即加氣子站主要設備安裝在一個橇架上，控制系統單獨安裝在控制室內，橇裝式壓縮機可在工廠內完成制造、調試工作，運輸和安裝方便。這種結構占地面積小，需要操作人員少，安全可靠性高，基本實現自動化，建成后運行管理方便，實際管理費用相對較低，但造價相對較高。目前，多數加氣子站采用橇裝式結構。

儲氣瓶拖車(以下簡稱拖車)中的天然氣進入加氣子站后，經計量、加壓、儲存、充裝等環節，最后給CNG汽車瓶組加氣。在一些無固定清潔壓縮天然氣氣源的CNG加氣子站，還有必要設置脫硫、脫水裝置。加氣子站控制系統利用預設的順序控制程序，動態控制整個加氣子站的加氣過程，壓縮機系統的可編程控制器(英文簡稱PLC)進行信號采集、故障診斷、故障顯示、優先順序控制、順序啟動或停機等全過程管理。拖車的天然氣可直接經旁通管給汽車加氣，或經增壓后進入站內儲氣瓶組或儲氣井，中、高壓兩級儲氣瓶組或儲氣井在控制系統的指揮下依次給加氣機的中壓和高壓管道供氣，直到汽車加氣結束(一般是汽車瓶組達到設計的充裝壓力，即20MPa時，此次加氣結束)。
2 儲氣系統
    加氣子站內壓縮天然氣的儲存設施宜選用儲氣瓶組或儲氣井[1]，本工藝采用儲氣井。儲氣瓶組的容積既要考慮汽車瓶組的加氣量，又必須和壓縮機的排氣量相匹配。過小的儲氣瓶組容積，會造成壓縮機頻繁啟動，影響壓縮機的使用壽命；過大的儲氣瓶組容積，雖然在加氣高峰時可以和壓縮機一起解決氣量不足的問題，但是隨著儲氣容積的增大，每次壓縮機充滿儲氣瓶組的時間會大大延長，往往儲氣瓶組壓力還沒有達到20MPa就需要給汽車加氣，僅使用儲氣瓶組不能給汽車瓶組加至20MPa，為給汽車瓶組加滿氣就必須改由壓縮機加氣，從而造成儲氣容積的浪費。因此儲氣瓶組的容積應經過仔細測算后確定[2]。根據經驗，通過編組方法可提高加氣效率，將儲氣瓶組分為高、中、低壓3組，儲氣瓶數量比例以1：2：3較好。當壓縮機向儲氣瓶組充氣時，應按高、中、低壓的順序進行；當儲氣瓶組向汽車加氣時，應按低、中、高壓的順序進行。
    儲氣井技術經過逾10年的開發研究和應用，已基本趨于成熟完善，以其安全性高、占地面積小、經濟性好，被廣泛應用于CNG加氣子站[3]。根據儲氣井的工作環境及工作特點，應符合GB 50156—2002《汽車加油加氣站設計與施工規范》和SY/T 6535—2002《高壓氣地下儲氣井》等標準規范的要求。儲氣井井筒專用套管必須選用無縫鋼管，應符合GB 8163—1999《輸送流體用無縫鋼管》的要求。儲氣井單井容積2～8m3，設進、排氣口、檢修閥、排污閥、壓力表、排液管等。儲氣井井底用井底封頭堵死，井口采用特制井口封頭封堵。儲氣井工作壓力為25MPa。
3 壓縮系統
    壓縮系統是加氣子站的核心部分，橇裝式壓縮機包括：壓縮機系統、防爆驅動電機、過濾分離系統、潤滑系統、冷卻系統、儀表及控制系統、隔音防護罩等，控制系統單獨安裝在控制室內，其他設備安裝在一個橇架上。
    橇裝式壓縮機以拖車的儲氣瓶組作為低壓儲氣瓶組，站內儲氣井只設中、高壓儲氣井。當給汽車加氣時，若拖車儲氣瓶的天然氣壓力大于設定壓力，則天然氣通過旁通管直接流向汽車瓶組，直充氣體流速下降到設定值時，自動切換到中、高壓儲氣井為汽車加氣。若中、高壓儲氣井的天然氣壓力小于設定壓力，則壓縮機啟動，此時天然氣進入壓縮機進行一級增壓，冷卻后進入二級增壓，再冷卻后進入儲氣井充氣，當儲氣井壓力至25MPa時停機。停機時一、二級增壓的氣缸連通，起平衡卸壓作用。在此過程中，管道中溫度傳感器及壓力傳感器均監測相應點的溫度、壓力，適時發出報警信號，壓力超過限制值時放散，緊急狀態時停機。
   ① 壓縮機系統
   壓縮機有V形、W形、L形、X形、立式和對稱平衡式等多種型號，加氣子站壓縮機的選型及數量應根據加氣子站進出站天然氣壓力、總加氣能力和加氣的工作特征確定。為方便維修及運行管理，加氣機可選一用一備。
   ② 動力系統
   壓縮機動力來源宜選用電機，電機有過載保護及低壓保護，并帶有自動和手動復位裝置。目前，多選用軟啟動方式的電機，其具有短路、過載、過流、缺相、電機堵轉和欠載保護功能。
   ③ 壓縮機的控制系統
   CNG加氣子站的設備是在易燃、易爆、高壓的環境中運行，設備的自動化水平直接決定了加氣子站的經濟性和安全可靠性。目前，較先進的壓縮機系統實行高度自動化的控制管理，以PLC為核心，采用電機軟啟動；系統油壓、電流、溫度、氣壓自動監控，自動排污，配置PLC自動順序充氣控制系統。所有的電氣控制裝置都放在電機控制中心(英文簡稱MCC)內，MCC柜和PLC控制柜放在非危險區的控制室內。
   ④ 冷卻系統
   氣體經壓縮后溫度升高，為了改善后一級壓縮機氣缸的工作條件，氣體必須經冷卻器冷卻，達到降低后一級壓縮機氣缸進口氣體溫度的目的。系統所有氣缸均需冷卻處理，使壓縮過程中產生的部分熱量被冷卻水帶走，以改善缸體的受熱狀況。冷卻器安裝在橇架上。冷卻水由供水總管引入，經支管進入壓縮機各級氣缸水夾套、各級冷卻器及油冷卻器。
   ⑤ 過濾分離系統
   壓縮機的進、出氣管道上均設置過濾器，用以過濾氣體中的雜質，控制出口天然氣的含油量不超過規定值。
    ⑥ 隔音防護罩
    橇裝式壓縮機安裝在箱體(即隔音防護罩)內，避免設備受外界環境影響，并可降低噪聲。隔音防護罩內設置強制通風系統，當罩內天然氣含量達到一定值時，強制通風系統啟動。罩內還設有防爆燈，頂部裝有可燃?xì)怏w檢測器，當天然氣含量達到爆炸下限的20%(體積分?jǐn)?shù))時，檢測器發出報警信號；若天然氣含量繼續增加，達到一定值時，檢測器發出停機信號。
4 售氣系統
    售氣系統由加氣機及計算機管理系統組成。壓縮天然氣經過輸送管道進入加氣機，依次流經入口球閥、過濾器、單向閥、電磁閥、流量計、應急球閥、拉斷閥、高壓軟管、槍閥(三通球閥)、加氣槍，最后給汽車加氣。流量計測出流經加氣機氣體的密度、流量等參數，相應的模擬信號由信號轉換器轉換成電脈沖信號傳送到計算機控制器，經計算得出相應的體積、金額并由顯示屏顯示給用戶。在整個加氣過程中，計算機控制器通過壓力傳感器監控系統壓力，當加氣機輸出壓力達到20MPa時，計算機控制器會自動關閉電磁閥，停止加氣。
5 加氣子站控制系統
    加氣子站控制系統與橇裝式壓縮機配套，包括：標準電氣控制、優先順序充氣控制系統、緊急切斷系統和遠程監控系統。標準電氣控制是控制橇裝式壓縮機的整個運行過程，顯示、查詢、設置數據和運行狀態；緊急切斷系統是在緊急情況下切斷所有的氣路并關閉電源，顯示報警信號，橇塊外的按鈕可根據需要手動停機；遠程監控系統可通過調制解調器將設備運行狀態信號遠傳。
   優先順序充氣控制系統是控制壓縮機出口的天然氣供應順序。拖車、橇裝式壓縮機與優先順序控制盤、站內儲氣井組成了三線快充結構。優先順序控制盤主要由順序閥、隔離閥、壓力表組成，能讓加氣子站工作時盡量少啟動壓縮機，用控制盤控制對各儲氣井和汽車的加氣順序。拖車儲氣瓶組作為低壓儲氣瓶組，站內只設中、高壓儲氣井。壓縮機優先控制的順序為加氣機(給汽車加氣)、高壓儲氣井、中壓儲氣井充氣。在順序控制盤的控制下，當給汽車加氣時，若壓縮機入口處壓力高于設定值，則拖車儲氣瓶組中的天然氣通過旁通管直接流向三線加氣機的低壓管道給汽車加氣，氣體流速下降到設定值時，直充關閉，自動切換到中壓儲氣井、高壓儲氣井為汽車加氣。當儲氣井的壓力降低到一定值時，橇裝式壓縮機啟動，天然氣加壓后經順序控制盤的順序控制，首先給高壓儲氣井充氣，壓力達到25Mpa；再給中壓儲氣井充氣，壓力到25MPa時，壓縮機停機。拖車氣瓶的天然氣小于設定壓力時，天然氣不再走旁路，全部通過壓縮機加氣，壓縮機優先給汽車加氣。
參考文獻：
[1] GB 50156—2002，汽車加油加氣站設計與施工規范[S].
[2] 賈琳.CNG加氣站儲氣瓶組容積利用率分析[J].煤氣與熱力，2008，28(6)：B19-B22.
[3] 羅東曉.地下儲氣井在天然氣加氣站的應用[J].煤氣與熱力，2007，27(7)：24-26.

(本文作者：吳紅華 佛山市汽車燃?xì)庥邢薰?廣東佛山 528000)
