陰極保護極化電位遠程監測技術在城市燃?xì)夤芫€的應用研究

摘 要

摘要：本文介紹了一種新型的陰極保護極化電位無線遠傳技術在深圳燃?xì)夤芫€上的應用研究。該技術采用極化測試探頭監測管道極化電位，改變了傳統采用通電電位判斷陰極保護準則的觀
摘要：本文介紹了一種新型的陰極保護極化電位無線遠傳技術在深圳燃?xì)夤芫€上的應用研究。該技術采用極化測試探頭監測管道極化電位，改變了傳統采用通電電位判斷陰極保護準則的觀念。并通過無線遠傳系統，管理人員可實時、遠程掌監控管道陰極保護真實狀態，實現對管線陰極保護的科學管理。
關鍵詞：無線遠傳；極化測試探頭；陰極保護；燃?xì)夤芫€
Application of Wireless Remote Detection Technology for The Cathodic Protection Potential in City Gas Pipeline
Abstract：A new polarization polential detection technology for cathodic protection-wireless remote detection technology is introduced，which was applied in Shenzhen gas pipeline.This technology changes the concept of using on-potential as the criterion of cathodic protection.With this system we can monitor the true state of cathodic protection in pipeline and detect the insufficient protection pipeline in time.
Keywords：wireless remote；test probe；cathodic protection；gas pipeline
1 前言
腐蝕是材料與環境相互作用而導致的失效[1]。根據工業發達國家的調查統計，每年因腐蝕造成的經濟損失約占國民生產總值的2%～4%[2]。陰極保護與涂層的聯合應用是國際上公認的埋地管道防蝕技術。根據現行國家標準[3]，管地界面極化電位是判斷陰極保護有效性的現行標準。然而由于現場條件的限制以及極化電位本身較難準確讀取等原因，在管道運行部門的日常管理中，通常是以管地通電電位來進行判斷陰極保護效果。通電電位值包含了極化電位和回路中的IR降，并不能真實的反映管地界面極化電位[4]，因而也無法準確的評價管道陰極保護的有效性。因此，準確便捷的測量和記錄極化電位對于保證陰極保護技術的有效實施具有非常重要的意義。
2 極化測試探頭技術與無線遠傳監測技術
    埋地鋼質管道采用陰極保護后，因電流在土壤介質中的IR降及雜散電流的影響使得真實極化電位很難準確測量[5]。目前消除IR降的常規測試方法是瞬間斷電法。所謂瞬間斷電法是指瞬間斷開陰極保護電流(此時電流I值為零)而測得的斷電電位值。瞬間斷電法測得的斷電電位近似等于極化電位。
    瞬間斷電法的準確測試需要具備以下3個基本條件：①多套陰保系統要實現同步斷開；②所有與管道相連的均壓線均應斷開；③沒有雜散電流的干擾[6]。在管線的實際現場測試和管理中，特別是在犧牲陽極保護系統中很難將管線所有的陰極保護系統同步通斷，這給斷電電位的準確測試造成一定的困難。另外由于瞬間斷電電位的測量不能排除雜散電流的影響，在存在雜散電流干擾的地方很難測試出準確的管地極化電位。有必要找到一種準確快捷的抗雜散電流干擾的埋地管線極化電位的測試方法。
    近年來，一種新興的陰極保護電位測量技術——極化測試探頭技術以其獨特的優勢受到人們的關注。極化測試探頭能夠同時測量被保護構件的自然腐蝕電位和陰極保護斷電電位，在測量中能夠使測量通道上的IR降減至極小(工程上可以忽略不計)且不受雜散干擾電流的影響，所以，使用該探頭測量得到的斷電電位可以近似為極化電位。
    極化測試探頭由內置參比電極、自然腐蝕測試試樣、極化測試試樣、微滲封端、電纜等部件組成，可在不斷開管道現有陰保系統連接的情況下實現自然腐蝕電位及陰極保護極化電位測量，具有抗雜散電流能力強、服役壽命長及實地測量簡便易行等特點。極化測試探頭采用與待測管道材質相同的1cm2-1Ocm2試片模擬管道防腐層缺陷。其中極化試片直接與管道直接相連，所測電位代表類似土壤環境與相同通電電位狀況下管道破損點的極化電位；自然腐蝕試片不與管道連接，所測電位代表類似土壤環境中管道的自然腐蝕電位。極化測試探頭中試片尺寸小，為一孤立的點，參比電極又與試片間通過合理結構使之盡可能接近，所以，斷開電流后，陰極保護電流及其它電流(雜散電流、平衡電流及大地電流)影響可消除。若試片測得的斷電電位符合陰極保護準則，那么當防腐層的缺陷小于試片的面積時，該缺陷也能得到有效的陰極保護。
    在管線實際維護中，經常因種種原因?qū)е聵O化電位的測量困難。比如：通過極化測試探頭測量管道的極化電位需要足夠的極化時間，一般極化時間為48h或者更長的時間；在雜散電流干擾嚴重的地方，極化電位還會隨時間不斷的改變；在有些特定區域，由于自然條件的限制不方便進行斷電電位的測試；此外，在某些重點腐蝕區域需要進行連續的電位監測。
    在這些情況下，一種能在管理者辦公區域?qū)芫€的極化電位進行遠程監控的技術就變得十分必要了。陰極保護參數自動監測與遠程傳輸系統能夠?qū)崿F(xiàn)埋地鋼制管道陰極保護參數定時自動監測、采集，數據傳輸?shù)焦芾聿块T(mén)的終端系統，由專業工程師進行數據的管理和分析。該系統大大提高了陰極保護數據的客觀性，取得的數據更準確、及時，為分析陰極保護的實際保護狀況提供準確的第一手資料。
3 無線遠傳終端監測系統在深圳燃?xì)夤芫€的應用
   深圳市燃?xì)饧瘓F(tuán)股份有限公司采用某型號的無線遠傳終端監測系統對次高壓管線進行了陰極保護極化電位的無線遠傳應用試驗研究。該系統由無線遠程數據終端和極化測試探頭構成，輔以相應的軟件。陰極保護電位無線遠傳系統是集成了陰保檢測技術、智能儀表技術、無線通信技術和計算機網絡技術等多學科領域的數據監測系統。該系統可完成陰極保護電位的自動檢測及預處理、無線數據傳輸和服務器數據管理等功能。
3.1 陰極保護無線遠傳監測系統的構成

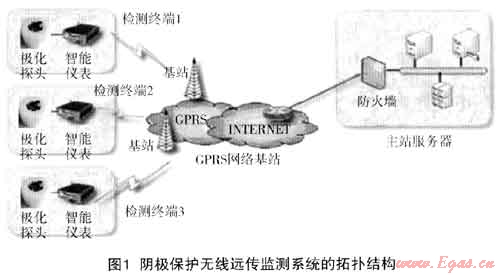

    構成包括遠程檢測終端、GPRS網絡基站(對于采用GPRS的系統)和主站服務器三部分。系統拓?fù)浣Y(jié)構如圖1所示：

    無線遠傳系統在陰極保護電位的檢測中可實現如下功能：
    (1) 自動完成自然腐蝕電位、通電電位和斷電電位的檢測，檢測量程為-5V～+5V，精度大于±5mV；
    (2) 按指令定時檢測數據，并通過GPRS無線網絡將數據發送到主站服務器，檢測周期可設置為“月、周、日、時、分”；
    (3) 控制中心的服務器可以統一接收和存儲監測數據；
    (4) 可以通過局域網內安裝的客戶端軟件進行數據查詢和管理；
    (5) 由控制中心對遠程監測終端的運行參數進行管理，可設置參數包括終端描述符、檢測周期、斷電間隔等參數；
    (6) 采用電池供電，遠程監測終端具有自動休眠和定時喚醒的節能功能。

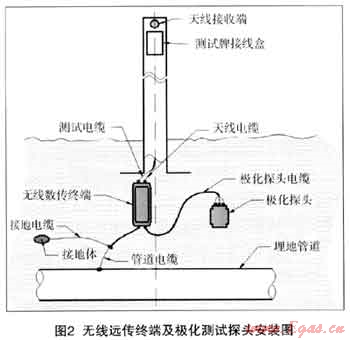

   無線遠傳終端及極化測試探頭的安裝結構如圖2所示。在無線遠傳系統安裝時，需要將無線遠傳終端埋設在需要安裝的測試樁附近，按下圖所示連接導線并將無線接收端天線引至測試樁頂部。


3.2 極化電位、雜散電流連續24小時監測數據分析
    長輸管線陰極保護系統中，除了日常運行所需要的陰極保護電流，絕大多數還不可避免的存在流動的雜散電流。雜散電流來源主要分為3種情況：直流雜散電流、交流雜散電流和地電流。這種干擾常導致管道的異常快速電解腐蝕、電擊腐蝕和系統嚴重十?dāng)_破壞。
    直流干擾電流的危害主要存在以下2個方面：
    (1) 腐蝕減?。弘s散電流由管道缺陷流向土壤，造成管道失去電子，腐蝕造成Fe++離子進入土壤，導致金屬減薄，甚至腐蝕穿孔。從電位值上表現為電位正移；
    (2) 涂層剝離：雜散電流南土壤流向管道，造成系列獲取電子的陰極反應過程，在涂層表面形成堿性環境，造成涂層剝離。從電位值上表現為電位負移。
    交流干擾電流的危害除了超過安全電壓可能會對人生安全造成的危害外，還有對管道造成點蝕的危害，越是防腐層好的管道越是強烈。
    深圳次高壓管線全線采用犧牲陽極的陰極保護方法，南于管線與地鐵、高壓電塔和交流電氣化鐵路平行或交叉，產生了嚴重的交直流雜散電流干擾，埋地管線的陰極保護電位(通電電位、斷電電位)在地鐵運行期間處于雜亂狀態。為了全面掌握雜散電流干擾情況，防止可能發生的腐蝕，遂決定利用陰極保護電位無線遠傳技術對某段次高壓管線進行24h連續監測。

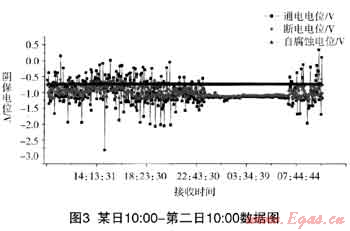

    該測試樁位于公路旁邊，距電氣化鐵路200m，距高壓電塔50m，距地鐵2500m，是一處受雜散電流干擾較為典型的測試樁。測試數據圖形如圖3：

    比較通電電位、斷電電位及自然腐蝕電位可見，在干擾嚴重時間段，通電電位變化幅度大于斷電電位變化幅度，這是由于通電電位中包含雜散電流造成的IR降的影響，變化幅度從理論上要大于斷電電位。由于自然電位的試片不與管道電連接，因此，其不受管道中流入流出雜散電流的干擾，電位穩定。有了自然電位，不僅可以用-850mV CuS04極化電位準則判定，而且可以利用1OOmV極化偏移準則對保護效果進行判斷陰極保護效果。通過以上各個不同時期的數據分析可以看到，無線遠程傳輸系統可以比較穩定的監測1天24h之內的自然電位、通電電位和斷電電位的變化，對管線安全穩定運行提供了科學的管理依據。
    通過上面的連續監測可以看出，無線遠程終端監測系統運行后，能夠定時收集該測試樁的數據，在所監測的時間段內，由10：30至23：35及由6：30至10：30，管道陰極保護通電電位和斷電電位均有較大的波動，其中通電電位的波動幅度明顯大于斷電電位，而在23：35至次日6：30時間段內，監測得到的管道通電電位及斷電電位數據穩定，通電電位負于斷電電位，二者存在20mV左右的電壓差。對照該測試點附近地鐵的運行時間表可見，每天地鐵的運行時間為從早上6：30至晚上23：30，從晚上23：30至次日6：30，處于停運時間。對照所監測的陰極保護參數及地鐵運行時間可見，在地鐵運行期間，管道陰極保護通/斷電電位波動較大，而在地鐵停運期間，管道電位穩定，基本說明地鐵運行對管道造成了的雜散電流干擾。
    因此，采用陰極保護極化電位無線遠傳監測技術不僅可以全天候的實時監測管道電位，還能準確的測量出更具有參考價值的管道極化電位，便于管理者做出正確的判斷干擾源的位置和來源，具有非常好的應用價值。
3.3 陰極保護無線遠程監測系統準確性測試及驗證
    燃?xì)夤芫€在受到雜散電流的影響后，也有可能會對陰極保護無線遠程終端監測系統產出影響，導致采集的數據不準確，從而影響陰極保護效果的判定，為此我們對無線遠程監測系統準確性進行了測試及驗證。
    在現場利用數字式萬用表(Fluke型)和無線通信設備對同一時間點的數字式萬用表數據和無線遠程傳輸系統數據做對比分析，數據如下：

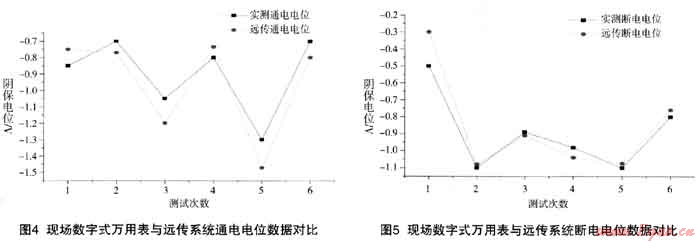

    南圖4和圖5所示，南無線采集系統和數字萬用表測得的通/斷電電位數據是很接近的，通電電位數據誤差在15%之內，這可能是由于此處管道受干擾較大，電位變動很快，人工記錄的時間無法完全精確同步，所以，存在一定的人為引入誤差，不完全是儀器的誤差。而斷電電位誤差基本在5%之內。這說明所采用的無線遠傳系統測量結果是準確的，相對于數字式萬用表測量，采用無線采集傳輸系統在測量通/斷電電位時可避免人為讀數造成的誤差，在長時間連續監測數據時能夠大大減少工作人員的勞動強度，提高效率，因此，對于雜散電流干擾區的測量，無線采集傳輸系統具有明顯優勢。

4 結論
    采用無線遠傳技術結合極化測試探頭測試方法能夠自動采集管線陰極保護的通電電位、極化電位和自然腐蝕電位，數據準確、真實、可靠，不受天氣和時間的影響。對沿線管段的極化電位進行不間斷測量，通過系統終端將陰保數據傳輸?shù)綄Ｂ毑块T(mén)的服務器，管理方可以準確便捷的掌控全線陰極保護系統運行狀況，及時采取措施消除保護不達標的“死角”。對陰極保護數據進行科學的分析整理，從而對長輸管線的陰保狀況進行全面了解和掌控。這對提高陰極保護水平，減少管線腐蝕，延長管線使用壽命有著積極意義，能有效降低管道發生腐蝕失效事故的幾率，提高管道的安全運行水平，將帶來巨大的經濟效益和社會效益。
參考文獻
1 Peabody，A.W.吳建華等譯.管線腐蝕控制[M].北京：化學工業出版社，2004：1
2 胡士信.陰極保護工程手冊[M].北京：化學工業出版社，1998：1
3 胡士信，張本革，石薇等.GB/T 21448—2008埋地鋼質管道陰極保護技術規范[S].北京：中國標準出版社，2008
4 張平，秦興述，黃春蓉等.GB/T 21246—2007埋地鋼質管道陰極保護參數測量方法[S].北京：中國標準出版社，2008
5 Baeckman，A.W.胡士信等譯.陰極保護手冊[M].北京：人民郵電出版社，1990；1：221-223
6 劉佳.陰極保護極化測試探頭結構與性能研究[D].北京：北京科技大學，2010：9-10

(本文作者：安成名1 牟南翔2 1.深圳市燃?xì)饧瘓F(tuán)股份有限公司 518055；2.北京安科管道工程科技有限公司 100083)
