鍋爐沖灰除渣循環水系統技術改造

摘 要

摘要：固定床鍋爐的水膜除塵器循環水與沖灰除渣循環水混合循環，存在除渣機鏈條容易受酸性腐蝕的問題。通過水膜除塵器循環水與沖灰除渣循環水分離循環的技術改造，解決了除渣機鏈
摘要：固定床鍋爐的水膜除塵器循環水與沖灰除渣循環水混合循環，存在除渣機鏈條容易受酸性腐蝕的問題。通過水膜除塵器循環水與沖灰除渣循環水分離循環的技術改造，解決了除渣機鏈條易受酸性腐蝕的問題，節約了電能。
關鍵詞：鍋爐；水膜除塵器；沖灰除渣；循環水；腐蝕
Technical Reconstruction of Circulating Water System for Removal of Ash and Slag from Boiler
LIANG Feng，GAO Baizheng
Abstract：The mixed circulation of the circulating water for water film dust collector and the circulating water for removal of ash and slag in fixed-bed boiler may cause acid corrosion of chain of deslagging machine.The acid corrosion problem is solved by technical reconstruction，namely separate circulation of the circulating water for water film dust collector and the circulating water for removal of ash and slag.The electrical energy is also saved.
Key words：boiler；water film dust collector；removal of ash and slag；circulating water；corrision
1 沖灰除渣循環水系統常規設計的弊端

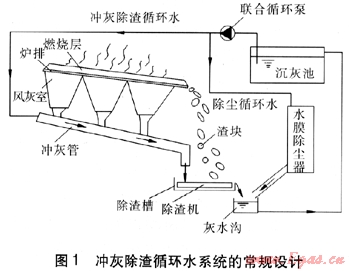

鏈條爐排鍋爐與往復爐排鍋爐是目前常用的固定床鍋爐。固定床鍋爐的床下落灰需要通過爐下沖灰管由循環水沖入除渣槽，再由鏈條除渣機將灰渣一起送入灰水溝。沖灰除渣循環水系統的常規設計見圖1，除塵循環水與沖灰除渣循環水都進入沉灰池沉淀，經沉淀后的灰水再由聯合循環泵送至水膜除塵器和沖灰管。這樣就形成沖灰除渣循環水與除塵循環水的混合循環利用。


    沖灰除渣循環水與除塵循環水混合循環利用是一種常規設計，目前配置沖灰除渣和水膜除塵工藝的鍋爐房一般采用這種常規設計。這種常規設計的優點是：沖灰除渣循環水與除塵循環水共用一臺循環泵，循環水系統比較簡單。
    然而，由于除塵循環水的酸性很強，沖灰除渣循環水與除塵循環水混合循環，存在除渣機酸性腐蝕嚴重且難以控制的弊端。最快一個供暖期，除渣機的鏈條往往就被嚴重腐蝕，甚至報廢。循環水管可以采用不銹鋼或玻璃鋼等耐酸性腐蝕材料，灰水溝與沉灰池一般采用水泥建造，水膜除塵器一般由花崗巖石砌筑，循環泵可以采用襯膠泵。因此，除了除渣機被酸性腐蝕的問題難以解決外，沖灰除渣循環水系統其他部分都可以有較強的耐酸性腐蝕能力。我們曾嘗試在除渣槽內加入生石灰降低酸度的方法，但由于循環水量太大，效果甚微。
2 技術改造及優勢
2.1 技術改造方案

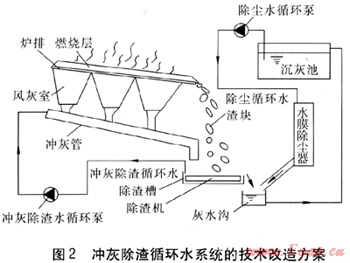

    沖灰除渣循環水系統的技術改造方案見圖2。


    增加一套爐下沖灰除渣水循環系統，把除塵循環水與沖灰除渣循環水分成兩路進行循環。除塵循環水只經過水膜除塵器、灰水溝回到沉灰池。沖灰除渣循環水就近從除渣槽取水，由沖灰除渣水循環泵向沖灰管供水，沖灰除渣水在除渣槽內沉淀。爐下灰的顆粒較大，沉淀速度快，這樣除渣槽就相當于一個小型沉淀池。由沖灰除渣水循環泵、沖灰管、除渣槽形成的循環水系統運行效果理想。
2.2 優勢
    ① 解決除渣機的酸性腐蝕
    沖灰除渣循環水與除塵循環水分開單獨循環，雖然增加了一套循環水系統，但可以解決除渣機酸性腐蝕問題。由于沖灰除渣循環水比除塵循環水的含硫量小，根據pH值測試，當pH值＜6時，向除渣槽適當加入生石灰，可使沖灰除渣循環水pH值≥7。以4×25t/h鍋爐的鏈條除渣機為例，鏈條造價約6×104元，每個供暖期向除渣槽加入的生石灰約3t，費用約2000元，鏈條的壽命從過去的1個供暖期延長到3～4個供暖期，較好地解決了除渣機的酸性腐蝕問題。
    ② 節電
    水膜除塵器的上水高度約15m，考慮管道阻力，除塵水循環泵揚程選用28m，技術改造前循環泵2用1備，單臺循環泵功率為5.5kW，技術改造后水膜除塵器只需要1臺循環泵運行。沖灰管的上水高度只有2m，循環泵采用1用1備，單臺循環泵功率為2.5kW。經計算可得，技術改造后每個供暖期可節電約7000kW·h，節電效果理想。

(本文作者：梁豐 高百爭 中平能化集團供熱分公司 河南平頂山 467000)
