高壓氣體流量計量標準裝置研制

摘 要

摘要：隨著我國CNG等高壓氣體應用產業的快速發展，迫切需要提高和確保計量的準確度，因而建立高壓氣體流量計量標準裝置已是當務之急。為此，以國內高壓氣體流量計量檢定能力現狀為
摘要：隨著我國CNG等高壓氣體應用產業的快速發展，迫切需要提高和確保計量的準確度，因而建立高壓氣體流量計量標準裝置已是當務之急。為此，以國內高壓氣體流量計量檢定能力現狀為切入點，對比研究了國內高壓氣體流量計量產品和檢測技術，分析了建立高壓氣體流量計量標準裝置的意義及量值傳遞框圖，選定了高壓氣體流量計量標準裝置擬采用的測定方法和技術指標，提出了關鍵技術措施。據此研制建立的高壓氣體流量計量標準裝置不僅可以進行高壓氣體流量領域中相關理論研究，而且還可以直接以空氣為介質對CNG加氣機系列產品、CNG加氣機現場檢定裝置及高壓氣體流量計進行檢定或校準，具有良好的經濟效益和社會效益。
關鍵詞：高壓氣體；計量標準裝置；量值溯源體系；CNG加氣機質量流量計
    按照國家規劃，2012年我國天然氣汽車將發展到100×104輛，用氣量將達160×108m3，替代640×104t汽油和柴油，2020年更將達到300×104輛。作為天然氣汽車產業的配套設備，對CNG進行計量的CNG加氣機系列產品、CNG加氣機現場檢定裝置以及相應的高壓氣體流量計必將會有一個大的發展。
1 高壓氣體流量計量標準
1.1 研究背景
    按照中國《計量法》的規定，CNG加氣機及用于貿易交接的高壓氣體流量計量儀表應依法納入強制管理范圍。因此必須對其進行型式評價、首次檢定、后續檢定及使用中檢驗[1～2]。
    質量流量計精確度高(±0.2%～±0.1%)，量程比寬(50：1～100：1)，適用于各種氣體、液體及兩相流介質，對流體速度分布不敏感，還可以測量流體密度。相應實驗研究表明，由于檢定和使用條件不同，特別是所使用的介質不同，水和氣體對質量流量計誤差的影響是不一樣的。如用水實流標定高壓質量流量計誤差為0.2%，用于氣體介質標定時，其誤差就可能達到0.5%。因此對氣體質量流量計采用壓縮空氣進行標定符合CNG加氣機及高壓氣體流量計實際工作條件，精度也更高。
1.2 研究現狀

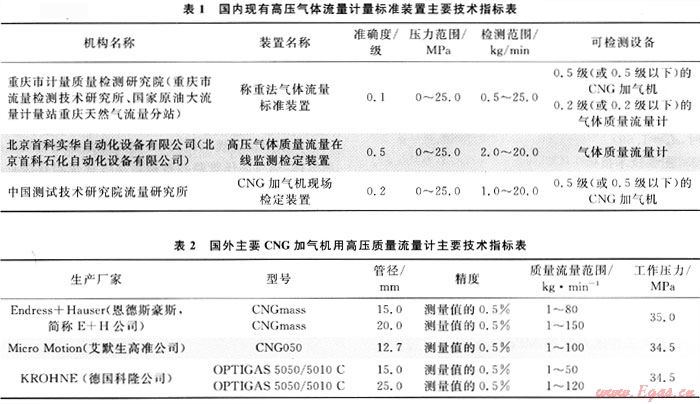

國內現有高壓氣體檢定裝置是10a前研制的，裝置的檢測范圍只有0.5～25kg/min，已經不能滿足當前流量計量領域?qū)Υ罅髁亢透呔鹊囊?。國?nèi)現有的高壓氣體流量標準裝置情況如表1所示。

    我國尚未建立高壓氣體流量計量國家標準，迫切需要建立作為科研服務和量值傳遞標準的高壓氣體流量計量標準裝置，并在此基礎上建立CNG加氣機及高壓氣體流量計量檢測中心，以滿足我國對高壓氣體流量計量檢定的需要，也為國際天然氣貿易結算的公平、公正計量提供有力的檢測手段[3～6]。表2給出了國外主要CNG加氣機用高壓氣體質量流量計的生產廠家及產品技術指標。
1.3 建設目標
    為了把貿易結算中的計量準確度控制在一個合法的、供需雙方均能接受的、經濟合理的范圍內，必須進行量值溯源，其目的是使工作儀表與國家標準儀器建立起有效的溯源鏈，確保計量量值的準確、可靠和統一。為了滿足量值溯源的需要，多數天然氣流量計量檢定機構都建有原級標準、次級標準和工作標準，構成原級標準的各基本量都溯源到相應的國家標準[7～8]。因此，為了統一高壓氣體流量計量量值，以便于開展國際高壓流量計量標準間的循環比對，迫切需要建立1套計量擴展不確定度為0.065%(為目前國內最先進技術水平)的大流量高壓氣體流量計量標準裝置，承擔高壓氣體流量計量的量值傳遞和標準比對工作，CNG加氣機系列產品、CNG加氣機現場檢定裝置及高壓氣體質量流量計的計量性能和安全性能的檢測任務。

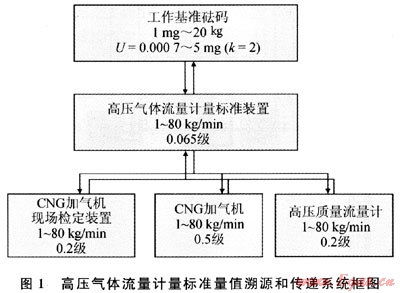

    同時，由于空氣介質的組分固定，物性參數計算準確度高，以空氣為介質的氣體流量原級標準的穩定性好、可靠性高，適合于進行有關氣體計量的科學研究，可用作高壓氣體流量計量標準的參考，開展高壓氣體流量計量儀表的量值傳遞。高壓氣體流量計量標準的量值傳遞見圖1，其量值傳遞鏈短，可溯源至國家的質量標準，這對于保證我國高壓氣體流量計量的準確可靠性是十分必要的。

2 高壓氣體流量計量標準裝置研制
2.1 工作原理
    通過比較國內外CNG加氣機及高壓氣體流量計的測定方法，決定采用最可靠的稱量法進行測定。稱量法流量標準裝置被國際標準ISO 4185認為“是所有流量測量方法中最精確的方法”，其核心是稱重衡器[9]。
    高壓氣體流量計量標準裝置根據JJG 996—2005《壓縮天然氣加氣機》國家計量檢定規程的方法，在稱量氣瓶中充入一定量的空氣，由兩次稱量的電子天平讀數之差確定充入氣瓶內空氣的質量，再與檢測設備的讀數比較。“高區”檢定時，用氣量約80kg；“低區”檢定時，用氣量約6kg。由于稱量的是氣體質量，不受溫度、大氣壓力等因素影響，產生誤差的因素也比其他方法要少，因而準確度高，不僅直觀和可靠，而且溯源也比較容易。
2.2 誤差計算
    高壓氣體流量計量標準裝置的相對誤差采用式(1)計算：

式中mj為檢定設備顯示的質量流量示值；ms為氣體流量計量標準裝置給出的實際質量示值。
采用式(2)計算測量重復性：

式中Emax和Emin分別為規定流量下，測量示值相對誤差的最大值和最小值；dn為極差系數(當測量次數n=3時，dn=1.69)。
2.3 主要技術指標
    高壓氣體流量計量標準裝置由高壓空氣壓縮機、高精度工業電子天平稱量系統、地下高壓儲氣井、中央控制系統及管理軟件等組成。其主要技術指標如下：
    1) 裝置擴展不確定度U=0.065%(包含因子k=2)。
    2) 檢定介質為壓縮空氣。
    3) 氣源質量流量為1～80kg/min；體積流量為85～5100m3/h(換算為天然氣體積)。
    4) 最大工作壓力為25MPa。
    5) 標準衡器(高精度工業電子天平)稱量范圍為0～150kg時分度值為1g；稱量范圍為0～600kg時分度值為2g。
    6) 使用環境大氣壓力為86～106kPa。
    7) 環境溫度為-10～55℃。
    8) 相對濕度為30%～90%。
    9) 防爆等級為ExibIIBT4。
2.4 關鍵技術措施
    1) 建立高壓儲氣系統，制備高壓氣體并保持25MPa壓力，建造3口高壓地下儲氣井，其總水容積為6m3。地下高壓儲氣井是利用符合美國石油學會(API)標準與行業標準的進口石油套管(其有較高的防腐能力和強度)在地下打井后，按其固井1：藝將套管固定好形成的儲氣裝置。其套管的管口、管底采用特殊的結構形式封閉。高壓地下儲氣井的優點是儲氣裝置占地少且地下儲氣相對地面上儲氣安全，不足之處是裝置建設投資較大。高壓地下儲氣井主要技術參數為：單井井深為103.2m，單井水容積為2.0m3，井?dāng)?shù)為3口，井管規格為Φ177.8mm×10.36mm，總水容積為6m3，總儲氣量為1500m3。
    2) 按照檢定規程的要求，利用壓力控制柜輸送高壓氣體，通過高壓管路和被檢高壓氣體流量儀表或者CNG加氣機系列產品以及CNG加氣機現場檢定裝置，注入一組計量高壓儲氣瓶。

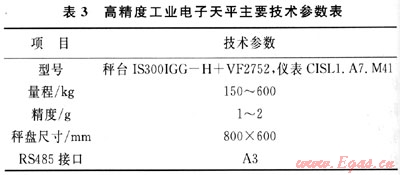

    3) 利用高精度工業電子天平稱量，其稱量值與被檢高壓氣體流量儀表或者CNG加氣機及CNG加氣機現場檢定裝置的顯示值進行比較，通過數據處理系統得出擴展不確定度和重復性。工業電子天平主要技術參數見表3。

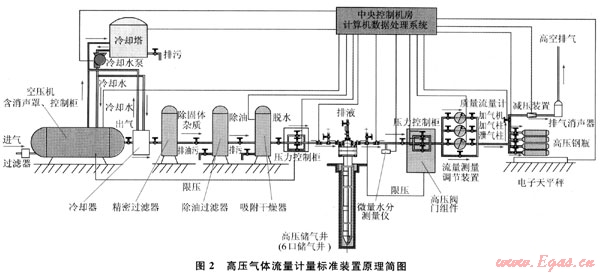

4) 根據網絡化管理的需要，利用中央控制系統(SCADA系統)實現高壓氣體流量標準裝置的運行和維護管理，不僅能夠減輕現場操作人員的勞動強度，保存實時數據，減少事故隱患，確保高壓氣體流量標準裝置的安全運行，而且使得裝置能實現安全的計算機監控和遠程操作見圖2。

3 結束語
利用高壓氣體流量計量標準裝置可以開展高壓流量計量領域多方面的理論研究。作為國家法定計量技術機構的中國測試技術研究院，可以利用此高壓氣體流量計量標準裝置，組建社會公用計量標準，填補國家高壓、大流量氣體流量計量檢定的空白，完善國家的高壓氣體流量量值溯源體系。同時，還可以利用此裝置在全國范圍內對CNG加氣機系列產品及高壓質量流量計開展檢定和校準工作，這對提高CNG加氣機及高壓質量流量計產品的質量有著積極重大的意義。目前此高壓氣體流量計量標準裝置項目已經通過方案論證，被中國測試技術研究院確立為“十二五”重點科研項目，建成后必將產生良好的經濟效益和社會效益，為將來建成為高壓氣體流量計量國家標準奠定堅實的基礎。
參考文獻
[1] 王自和，范砧.氣體流量標準裝置[M].北京：中國計量出版社，2005.
[2] 紀建英.流量容量計量標準技術報告[M].北京：中國計量出版社，2009.
[3] 劉辰魁，李同波，張紅剛，等.氣體流量標準裝置的研制[J].計量學報，2008，29(5)：454-456.
[4] 丁建林，國明昌，邱惠，等.高壓天然氣流量標準裝置[J].計量學報，2008，29(5)：479-483.
[5] 孫延祚，KOOS VAN HELDEN.國際氣體流量測量技術的新進展[J].天然氣工業，2001，21(1)：79-99.
[6] 羅勤，楊果，鄭琦，等.俄羅斯天然氣產品測量、計量保障體系簡介[J].天然氣工業，2009，29(4)：86-88.
[7] 王池，段慧明，李芳，等.CNG加氣機在線檢測裝置的研制[J].中國計量，2003(8)：42-43.
[8] 何太碧，黃海波，譚金會，等.CNG加氣機技術水平評價指標體系[J].天然氣工業，2005，25(3)：144-147.
[9] 趙普俊，黃錦才.氣體大流量標準裝置的擴展不確定度評定[J].中國測試技術，2005，31(5)：6-12.

(本文作者：趙普俊 熊茂濤 雷勵 張宗平 中國測試技術研究院)
