蘇里格氣田水平井開發技術

摘 要

摘要：蘇里格氣田屬典型的“三低”氣田，主要目的層屬沖積平原背景下辮狀河沉積體系，疊置砂體具有明顯的方向性，氣藏規模小，砂體展布范圍有限，有效砂體連通性差，儲層非均質
摘要：蘇里格氣田屬典型的“三低”氣田，主要目的層屬沖積平原背景下辮狀河沉積體系，疊置砂體具有明顯的方向性，氣藏規模小，砂體展布范圍有限，有效砂體連通性差，儲層非均質性強，采用常規井開發難以提高單井產量。水平井開發作為提高單井產量及采收率的重要手段已在蘇里格氣田得到推廣應用，但如何確保水平井順利實施、提高儲層鉆遇率和實施效果已成為水平井開發的技術難點。為此，以蘇6、蘇36-11區塊所實施水平井為例，系統梳理了近年來水平井實施過程中出現的各類復雜問題，通過對水平井實施情況進行分析，結合氣田基本地質特征，分別從水平井選井、水平井入靶、水平段地質導向等關鍵環節入手，總結出了適合蘇里格氣田水平井開發相關配套技術。通過現場應用，其效果明顯，對類似地區的水平井施工也具有一定指導作用。
關鍵詞：蘇里格氣田；水平井；開發；選井；地質導向；配套技術
    蘇里格氣田地質條件十分復雜，主要表現為砂巖發育[1]，但砂體規模小、有效砂體展布局限、單井控制儲量有限，單井產量低。如何提高單井產量、提高氣田采收率，尋求有效開發手段成為能否實現蘇里格氣田高效開發的關鍵。
    實踐證明，利用水平井開發蘇里格氣田是有效解放儲層、提高單井產量、提高氣田采收率的重要手段。蘇里格氣田水平井開發經歷了初期試驗、取得突破、規模應用3個階段。從初期以“直井開發為主”，到以“叢式井、水平井開發并重”的重大轉變，氣田開發方式也因此發生了大的轉變。
    從2009—2010年水平井規模開發以來，水平井單井產量超過了同等儲層條件直井的3倍[2]，水平井開發效果顯著，提高了單井產量，降低了管理難度。
    但從實施結果來看，水平井開發對選井條件要求更高，主要表現在：對目標層砂體展布方向要求更加嚴格，對目標層地質特征認識要求更深，同時還涉及一系列關鍵技術。因此，隨著水平井的規模開發，水平井選井、入靶前井斜角控制、目標層準確入靶、水平段地質導向等一系列技術問題逐漸顯現出來，需要不斷提高和完善。
1 水平井開發常見問題分析
1.1 水平段方向與河道砂體走向不一致
    通過對已實施水平井水平段鉆遇地層進行沉積特征分類，大致可分為：水平段與河道走向垂直或斜交，鉆遇河道間；水平段偏離主河道，鉆遇河道邊部；水平段與主河道一致；水平段穿越多條河道匯集區；縱向穿越多個砂體等5種情況。凡是水平段與河道方向不一致，砂巖尖滅鉆遇泥巖，則后續施工困難。
1.2 設計目標層深度與實際偏差過大

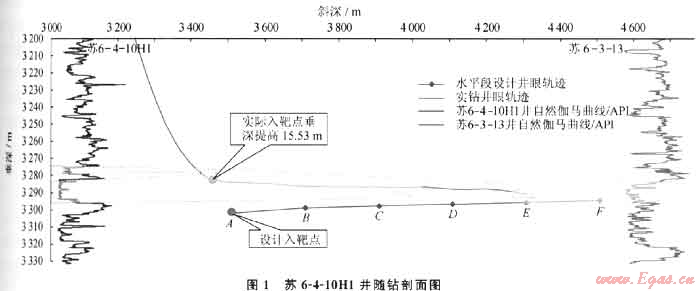

    如果設計靶點低于實際目標層，在有效地層厚度范圍內井斜角達不到工程入靶技術要求，則存在鉆刻目標層、填井重鉆風險。典型井蘇6-4-10H1，設計靶點在預測目標層以下15.53m，發現后及時上調入靶點，最終使該井成功入靶(圖1)。

1.3 入靶深度過淺
    之前為防止水平段鉆進時鉆頭從氣層底部穿出，入靶深度均按氣層以下1m左右設計，入靶深度過淺，因此而帶來的問題之一是無法清楚了解靶點以下氣層情況，發生變化不能及時采取應對措施。典型井蘇36-8-18H，入靶點進入目標氣層垂厚僅0.64m，水平段鉆進157m即鉆遇泥巖，后調整井斜向下追蹤體，垂深下降9.2m，終因泥巖段過長，施工困難而完鉆。
1.4 入靶前井斜角過大
如按設計深度1m入靶，鉆達目標層頂部井斜角不應低于86°才能滿足施工要求。目前水平井設計靶距多在400m，并且目標層還存在提前或推后等情況，一旦推后，井斜過大不但追蹤困難，還增加無效靶前距。典型井蘇6-4-10H2，在鉆至設計海拔深度時見氣層，后降斜至84°穩斜探砂頂，在設計海拔以6.9m處鉆遇目標層，靶前距為486.81m，超設計86.81m。
1.5 水平段巖性判斷欠準確
水平段施工中同一層段可能鉆遇不同巖性，而不同巖性則代表不同沉積特征，現場主要通過巖屑、隨鉆伽馬值綜合判斷?，F(xiàn)實中對于鉆遇泥質夾層與鉆遇河道間泥巖往往分辨不清，泥質夾層又與泥質砂巖、砂質泥巖巖電特征相混淆，造成地質導向決策錯誤。
1.6 準確判斷目標層存在一定難度
蘇里格氣田二疊系下石盒子組8段存在多套砂巖含氣特征，鄰井地層厚度、海拔深度、地層巖性特征存在較大差異，目標層本身多夾泥質薄層，判斷不準容易入錯靶或入錯層，甚至鉆穿目標層。
2 水平井開發技術探討
2.1 水平井選井技術
蘇里格氣田因河道頻繁遷移，形成了大量長形砂體，其復合砂體可呈帶狀，有效砂體大都為豆莢狀。因此，水平井選井首先要進行沉積相、砂體展布、氣層分布規律研究[3～6]，優選有利目標區，即除要求鄰井目標層具有較好條件外，還要求水平段方向與局部河道砂體走向基本一致。對于開發程度較低的區域，鄰井資料較少，選井只能參考水平井骨架井，而要搞清局部河道走向，骨架井部署方式非常關鍵。實施結果表明，骨架井按三角形部署基本可以搞清局部河道砂體展布方向，在巖性組合特征對應較好的兩口骨架井之間部署水平井，鉆遇砂體主體部位可能性大。
2.2 水平井入靶技術
2.2.1水平井目標層判斷
    入靶是水平井施工中難度最大、技術要求最高的重要環節，在目前水平井不實施斜導眼井的情況下難度更大。因此入靶前必須詳細對比鄰井資料，利用多種方法綜合判斷、反復驗證并準確定位目標層。目前采取的方法主要有海拔預測法、地層厚度對比法、巖性組合對比法、特殊巖性對比法和鄰井含氣顯示情況對比法。
2.2.1.1 海拔預測法
    蘇里格氣田構造為寬緩的西傾單斜，平均坡降5m/km[7]，局部存在近北東-南西向小幅度鼻狀隆起，相鄰井(井距600m×800m)同一目標層頂部海拔相差不大，利用這一特點可較為準確地框定目標層位置。如果水平井部署區域鄰井砂體頂部構造變化大，則目標層砂體可能不屬同一砂體，需要引起高度重視。
2.2.1.2 地層厚度對比法
    考慮到蘇里格地區沉積地層在區域上具有厚度基本穩定的特點，水平井實施過程中常常將地層厚度作為地層對比的第一參考。傳統的地層厚度對比通常以上二疊統石千峰組底部與目標層之間的厚度(260～280m)相對穩定作為參考依據，但作為水平井目標層準確卡層精度還不夠，因存在10～20m相對誤差，這種大段地層厚度對比僅僅是目標層大致位置的粗略判斷。
2.2.1.3 巖性組合對比法
    碎屑巖地層最佳對比方法是巖性組合對比法。一般情況下，巖性組合特征在相鄰井距具有一定相似性，利用該方法可以較為準確地判斷目標層位置。在巖性組合對比中，應盡量靠近目標層選擇巖性組合，越靠近目標層誤差越小。
2.2.1.4 特殊巖性對比法
    在水平井斜井段施工進入目標層前，常常會鉆遇特殊巖性，這種特殊巖性一般分布較為穩定，在橫向上具有一定的延續性，可作為地層對比標志層，如局部純泥巖夾層，異常高伽馬特殊巖性等。利用鄰井特殊巖性與目標層之間的距離可以更精確地校核目標層位置。同樣，選擇特殊標志層也要盡量地靠近目標層。
2.2.1.5 鄰井含氣顯示情況對比法
    多數情況下，目標層上部會出現多套薄砂層，對于這種目標層上部出現多套砂層來說，一般參照鄰井在鉆遇該段地層時砂體含氣顯示情況來判斷。如果鄰井在鉆遇該段地層時砂體出現含氣顯示，表明上部砂體含氣，應放棄該層繼續追蹤下部目標層，同時還要借助巖性組合形態特征綜合判斷是否與鄰井相應井段巖性組合特征一致。通過鄰井含氣顯示情況判斷可有效防止在上部薄砂層中入靶。
2.2.2水平井入靶深度論證
    入靶深度過淺除無法清楚了解目標砂體下部情況外，還存在以下弊端：①無法可靠判斷入靶是否正確進入目標層或誤入上部薄砂層；②因砂體頂部凹凸不平而鉆遇上部泥質巖時有發生，頻繁調整造成井眼軌跡不平滑，此外泥質巖在井眼上方，井壁容易垮塌增加施工難度；③工程定向與設計井眼軌跡有±1m的允許誤差，如果入靶深度不足1m，有可能鉆出靶區；④入靶深度不適度不利于水平段鉆進，因水平段施工多采用增斜鉆具，可減少井斜調整頻率。
    綜合以上因素，推薦不同氣層厚度最佳入靶深度：預測氣層厚度小于10m，入靶位置應盡量選在氣層中部；氣層厚度大于10m，入靶位置則應選在距氣層頂部5～6m。
    考慮到水平段施工多使用增斜鉆具，基本不存在從氣層底部穿出的可能，建議嘗試在氣層底部入靶，一方面可以起到斜導眼井作用，另一方面可以更清楚認識砂體上部巖性特征和含氣情況。
2.2.3水平井入靶前井斜角論證
    施工經驗證實，井底位置在預計目標層頂部時井斜應控制在84°左右，即便以該井斜鉆遇目標層，當增斜至90°入靶，入靶深度也僅4m左右；當井斜超過84°后，垂深下降隨井斜增大而減慢，因此，入靶前探砂頂井斜角84°最佳。如果預測目標層厚度大，要求入靶深度較深，探砂頂井斜角可以低于84°穩斜鉆進。探砂頂井斜角應根據要求的入靶深度現場進行靈活調整，以避免鉆穿目標層為原則[8～9]。
2.3 水平段地質導向技術
2.3.1特殊巖性識別技術
    在水平段施工過程中，由于巖性變化需要不斷調整井眼軌跡，常常遇見特殊巖性重復出現(如巖屑顏色、特殊巖屑成分等)，現場可根據地層中特殊巖性特征判斷井底所處位置。
    大多數砂巖具有明顯的韻律特征，通過砂巖粒度變化判斷井底所處位置，提前做出調整可以有效預防鉆出砂層。一般砂巖粒度變細，可能井底靠近砂層頂部，需要向下調整井斜；當砂巖粒度變粗，井底可能處在砂層中部；如果出現含礫砂巖，井底則可能處在砂巖底部，需要向上調整井斜。
    水平段施工有時還會鉆遇底礫巖(河道滯留沉積)，預示井底處在砂巖底部，可能即將穿出砂層?？陀^上，現場識別底礫巖存在一定難度，但這種巖性卻具有顯著的特點，即巖屑成分非常復雜，粒度粗，粗粒石英顆粒、砂礫、礫粒和泥礫等多種巖性混雜，偶爾還夾雜有炭屑成分。
2.3.2隨鉆伽馬分析技術
    隨鉆伽馬是判斷水平段地層巖性特征的重要依據。通過現場巖性與隨鉆伽馬相關性分析，發現隨鉆伽馬值在100APT以下時，鉆遇巖性多為砂巖，伽馬值越低則巖性越純，隨著伽馬值的升高，巖性逐漸變細；伽馬值在100～150API之間，巖性一般為泥質砂巖，隨著伽馬值的升高巖性逐漸變?yōu)樯百|(zhì)泥巖，而當伽馬值大于150API時，巖性一般為泥巖，并隨伽馬值的升高泥巖越純。
    由于受復雜地質情況和現場各種因素的影響，隨鉆伽馬并不是精確判斷地層巖性的唯一手段，還要參考現場巖屑巖性特征綜合判斷。通過對水平段地質導向遇見的各種問題進行歸納，認為在實際操作中還應注意區分以下兩種情況。
2.3.2.1 如何區分泥質夾層與泥質砂巖或砂質泥巖
    水平段施工鉆遇泥質夾層不可避免，鉆遇這種巖性伽馬值必然會升高，多數情況下泥質砂巖或砂質泥巖與泥質夾層伽馬值非常相近，最有效的方法是通過地層含氣顯示情況結合巖屑特征綜合區分。一般泥質砂巖或砂質泥巖很少有氣測顯示，巖屑中巖性較為單一，黏土含量高；鉆遇泥質夾層則有氣測異常，巖屑中砂巖、泥巖分異明顯。
2.3.2.2 如何區分巖性相變與泥質夾層

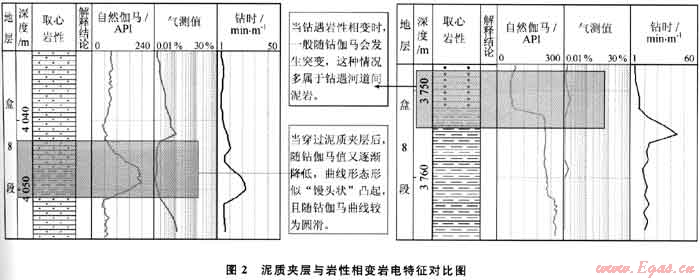

   利用隨鉆伽馬曲線形態可以有效辨別水平段巖性相變與泥質夾層。鉆遇泥質夾層隨鉆伽馬曲線形態多為漸變型，即在鉆進過程中巖性逐漸發生變化，并向泥質巖過渡，而當穿過泥質夾層后，隨鉆伽馬值又隨即逐漸降低，曲線形態形似“饅頭狀”凸起，且較為圓滑；當鉆遇巖性相變時，隨鉆伽馬會發生突變，伽馬值可以從100API以下急增至200～300API，這種情況多屬于鉆遇河道間泥巖(圖2)。


2.3.3井眼軌跡調整技術
   水平段施工及時調整井眼軌跡可有效避免在鉆遇巖性變化時來不及調整而鉆出砂層，盡管鉆遇砂巖物性較好，只要粒度發生變化，應及時做出適當調整。如果在設計允許的正負偏差(±1m)范圍內調整，可不用更改設計或下達書面指令。
2.4 砂體形態對比技術

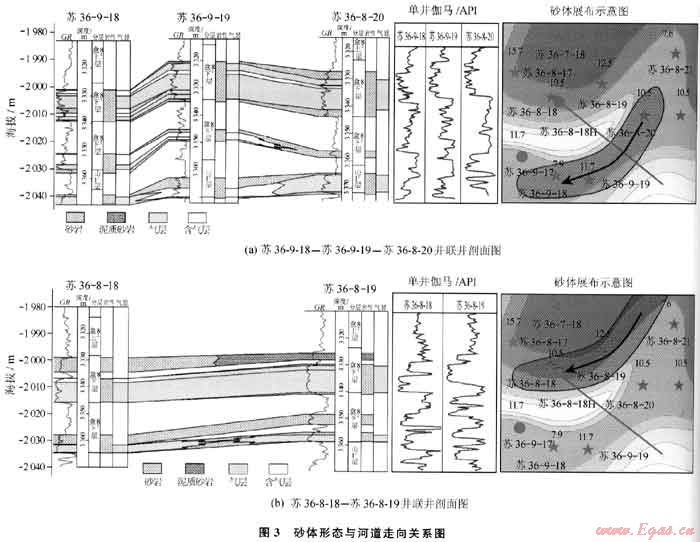

   水平井施工前，為了詳細了解水平段方向砂體厚度變化趨勢，要提前進行鄰井目標層附近巖性組合對比。除對比砂體厚度外，更重要的是對比鄰井砂體形態特征，砂體形態特征的相似性是同一河道砂體的重要標志，通過砂體形態特征對比可以正確判斷局部河道走向。如果水平段前后兩口鄰井砂體形態特征相似，表明水平段方向與河道走向基本一致，反之，則水平段穿越河道間(圖3)。

2.5 制訂地質導向思路
   為防止因不同海拔高度交錯單砂體所形成的“假構造”而過早穿出目標層，水平段施工前要先制定正確的地質導向思路：當設計水平段方向目標層構造起伏不大時，水平段穿越多屬同一砂體，采取以“構造追蹤為主，巖性追蹤為輔”的地質導向思路；反之，水平段穿越可能不屬同一砂體，則采取以“巖性追蹤為主，構造追蹤為輔”的地質導向思路，可有效提高砂層鉆遇率。
3 應用效果
    通過不斷總結和完善，水平井配套技術應用效果明顯，水平段在薄氣層中穿越、在復雜地層條件下施工均獲成功，并創下多項技術指標和新紀錄：不實施斜導眼井全部準確入靶，所實施水平井全獲成功；長水平段水平井試驗獲得成功(蘇6-16-1H井完鉆井深5683m，水平段長度2011.5m，鉆遇砂巖I1968.5m，砂巖鉆遇率97.86%，鉆遇有效儲層1721.5m，有效儲層鉆遇率85.58%，水平段長度、儲層鉆遇率均創蘇里格地區水平井最高指標)；蘇6-2-10H、蘇6-4-10H1叢式水平井組相繼成功完成；水平井鉆井周期有了大幅度縮短，最短鉆井周期38.25d，創新了蘇里格地區水平井最短鉆井周期記錄。
4 結論
    1) 水平段方向與局部河道砂體走向一致是水平井選井的首要條件，而水平井骨架井按三角形布井方式有利于搞清局部河道砂體走向。
    2) 水平井入靶前目標層位置核實、入靶時目標層判斷，水平段地質導向是水平井施工3個關鍵環節。
    3) 蘇里格氣田河道疊置砂體寬度約600m，河道間寬度在200～300m之間。
    4) 入靶前合理的探砂頂井斜角為84°左右，合理入靶深度在氣層中上部。
    5) 水平段施工保持井眼軌跡平滑可減少鉆具摩阻，有利于水平段施工順利。
    6) 水平段施工中正確判斷地層巖性和隨鉆伽馬曲線形態特征，可有效判斷是否鉆遇泥質夾層或河道間泥巖。
    7) 制訂合理的地質導向思路是水平井順利實施的重要保障。
參考文獻
[1] 張明祿，李進步，安文宏，等.蘇里格氣田盒8段氣藏有效砂體成因模式[J].天然氣工業，2008，28(增刊2)：14-17.
[2] 何光懷，李進步，王繼平，等.蘇里格氣田開發技術新進展及展望[J].天然氣工業，2011，31(2)：12-16.
[3] 李進步，張吉，張清，等.蘇里格氣田盒8段儲層綜合評價[J].天然氣工業，2008，28(增刊2)：9-13.
[4] 鄧江明，張茂林，梅海燕，等.低滲氣藏壓敏性對合理產能影響研究[J].西南石油大學學報，2007，29(4)：107-109.
[5] 祝金利，艾芳，王繼平，等.蘇里格氣田蘇10區塊優化布井技術[J].天然氣工業，2007，27(12)：111-113.
[6] 蘭朝利，何順利，門成全，等.蘇里格氣田開發選區技術探討[J].西南石油大學學報：自然科學版，2008，30(4)：89-92.
[7] 王澤明，魯寶菊，段傳麗，等.蘇里格氣田蘇20區塊氣水分布規律[J].天然氣工業，2010，30(12)：37-40.
[8] 張嘯楓，唐俊偉，位云生，等.蘇里格氣田單井生產動態分析與管理[J].西南石油大學學報：自然科學版，2009，31(3)：110-114.
[9] 佟長海，魯港，譚靜.水平井的中靶分析[J].天然氣工業，2008，28(3)：64-66.

(本文作者：李建奇 楊志倫 陳啟文 王贊 周通 中國石油長慶油田公司第四采氣廠)
