龍崗地區飛仙關組鮞粒灘微相的地震—地質綜合預測

摘 要

摘 要 隨著四川盆地龍崗地區油氣勘探程度的不斷提高，精細預測下三疊統飛仙關組鮞粒灘優質儲層已成為當務之急。為此，應用地質—地震綜合預測技術開展了該區沉積微相
    摘 要 隨著四川盆地龍崗地區油氣勘探程度的不斷提高，精細預測下三疊統飛仙關組鮞粒灘優質儲層已成為當務之急。為此，應用地質—地震綜合預測技術開展了該區沉積微相的研究：①通過巖心觀察、薄片鑒定、地震相分析等手段，將飛仙關組鮞粒灘細分為白云化鮞粒灘、弱白云化鮞粒灘和石灰?guī)r鮞粒灘3種類型；②利用合成記錄進行地震—地質綜合標定，發現鮞粒灘儲層具有“低頻、低速、低波阻抗、強振幅、低連續性”的反射異常特征；③采用疊后振幅屬性提取、疊后波阻抗反演、地震相識別等多種地震屬性分析技術，進行了沉積微相的平面展布預測。綜合解釋結果認為，鮞粒灘體主要分布于臺緣帶，平面上不規則；白云化鮞粒灘的規模較大，在多種地震屬性信息上均有強烈響應，是優質儲層發育帶。
    關鍵詞 四川盆地龍崗地區 地質—地震綜合預測 沉積微相 早三疊世 構造解釋 疊后偏移 地震相鮞粒灘

早在20世紀70年代起，采用地震技術預測鮞粒灘體就引起了勘探工作者的重視，并提出了很多有意義的以地震資料為主的鮞粒灘的識別預測方法[1-9]。實鉆證實，地震預測技術適用于勘探開發程度低的地區，可有效提高鮞粒灘儲層的鉆探成功率。但是，隨著勘探程度的不斷深入，如何找出優質儲層發育區以便更好地服務于開發就成為了迫切需要解決的問題。而單純依靠地震技術預測鮞粒灘體已經不能滿足勘探程度較高、需要提供開發方案的地區的需要。為此，以四川盆地龍崗地區下三疊統飛仙關組主力氣層——飛一段鮞粒灘體為研究對象，以好、中、差3類儲層為標準將飛一段鮞粒灘體分為白云化鮞粒灘、弱白云化鮞粒灘和石灰?guī)r鮞粒灘，采用地質—地震綜合預測技術研究?jī)?chǔ)層沉積微相，從而找到優質儲層發育區。
1 鮞粒灘微相及其不同的地震響應特征

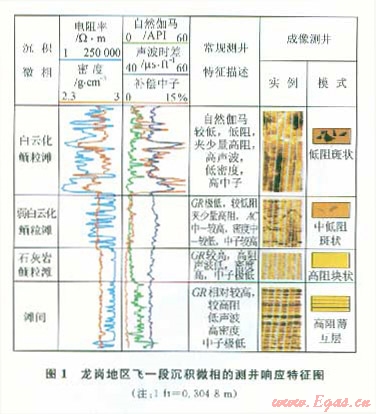

    通過巖心觀察、薄片鑒定、地震相分析等精細描述鮞粒灘特征，認為其巖性主要為亮晶鮞?；?guī)r及亮晶生屑鮞?；蚝[屑鮞?；?guī)r，通常鮞粒灰?guī)r白云化和溶蝕后形成鮞粒白云巖及殘余鮞粒白云巖[10-12]。再根據常規＋成像測井可將飛仙關組鮞粒灘細分為白云化鮞粒灘、弱白云化鮞粒灘和石灰?guī)r鮞粒灘，分別對應好、中、差3類儲層，每種灘體的測井響應特征明顯不同(圖1)。這種不同鮞粒灘體的測井響應更加細化，能更好地區分優質與非優質儲層。

根據灘體的測井響應特征可以對全區內的單井進行儲層沉積微相單井劃分。


    在單井沉積微相劃分的基礎上，通過合成記錄、井—震沉積相標定和頻譜分析，得到鮞粒灘體的地震響應特征：①儲層發育時振幅會相對增強，這是由于儲層的發育與圍巖形成強大波阻抗差所引起的[13]。②從頻率特征來看，地震波在儲層中傳播時會出現明顯的“低頻共振、高頻衰減”的現象，“高頻衰減”的現象相對更為明顯。這是由于儲層孔隙發育、含氣豐度高，地震波在儲層中傳播會出現明顯高頻端能量減弱。因此，在地震剖面上鮞粒灘儲層呈現出主頻降低，頻帶變窄的“低頻”異常。③在地震剖面上，飛仙關組鮞粒灘儲層表現為“低頻、低速、低波阻抗、強振幅、低連續性”的反射異常特征，因此可以綜合利用波阻抗反演、振幅、地震相等進行識別，進而更加精確地預測灘體分布規律。
2 沉積微相的地震預測及綜合解釋
    波阻抗反演、地震屬性分析、地震相分析等作為地震預測技術的主要手段已經成為地震儲層預測、油藏描述的關鍵技術，也是地震處理解釋的核心研究?jī)?nèi)容之一[14-16]。
    結合鮞粒灘體的地球物理響應特征，此次地震技術主要利用疊后振幅屬性提取技術、地震相識別技術、波阻抗反演技術等進行灘體的平面展布預測。
2.1 疊后振幅屬性提取技術
    目前，疊后地震屬性提取應用較為廣泛，即從疊后偏移數據體中提取的各種地震屬性。地震屬性的種類很多，常用于地震屬性技術的是運動學及動力學特性參數[16]。從運動學與動力學的角度可將地震屬性分為振幅、頻率、相位、能量、波形和比率等幾大類。

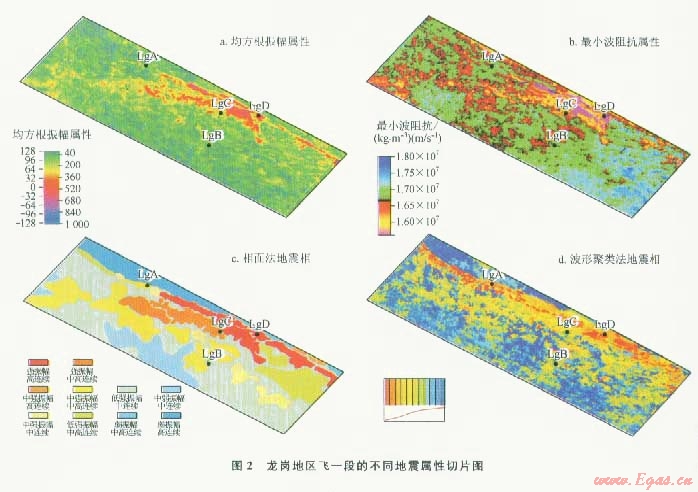

    在井震層位標定和全三維解釋的基礎上，進行鮞粒灘精細標定，認為飛仙關組主力灘體位于S6界面及以下25 ms內，表現為強—中強振幅特征。利用疊后純波地震數據體，根據井震標定后確定的時窗，提取了眾多與振幅有關的屬性(圖2-a)，利用已知井標定后認為均方根屬性能更好地反應灘體的平面分布。
2.2 疊后波阻抗反演技術
    地震反演技術一直是地震預測的核心技術。本次研究采用測井—地震聯合波阻抗反演技術，利用鉆孔測井?dāng)?shù)據高的縱向分辨率，對井旁地震資料進行井約束反演，然后在此基礎上對井間地震資料進行反演，提取最小波阻抗平面圖(圖2-b)，預測鮞粒灘在平面上的分布范圍。
2.3地震相識別技術
地震相識別技術采用了相面法定性分析和波形聚類半定量分析，利用這兩種地震相識別技術對飛仙關組鮞粒灘體進行預測，認為用相面法來劃分地震相能粗框架的限定鮞粒灘體的發育部位(圖2-c)，再有針對性地對灘體發育部位利用波形聚類法進行地震相劃分(圖2-d)能更精細地識別灘體。

2.4地質—地震綜合解釋

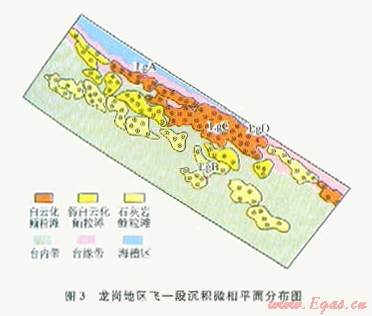

    根據單井相劃分、連井沉積對比綜合標定地震預測得到的地震相、均方根屬性、最小波阻抗等可以較為準確地編制沉積微相相平面圖(圖3)。

研究認為，龍崗地區飛一段鮞粒灘體平面上不規則，2～25 km2，沿臺緣呈條帶狀分布，從臺緣到臺內云化程度逐漸減低。單個云化鮞粒灘體規模較大，在多種地震屬性信息上均有強烈響應，預測可信度高，是優質儲層沉積相帶，可以作為重點井區開發。


3 結論
1)研究應用了地質—地震綜合預測技術，將龍崗地區飛一段鮞粒灘體細分為白云化鮞粒灘、弱白云化鮞粒灘和石灰?guī)r鮞粒灘3種類型。其中自云化鮞粒灘對應優質儲層，在地震上表現為“低頻、低速、低波阻抗、強振幅、低連續性”的反射異常。
2)通過地震相、均方根屬性、最小波阻抗等多種地球物理技術進行綜合預測。預測結果表明白云化鮞粒灘體規模較大，且在多種地震屬性信息上均有強烈響應，預測可信度高，是優質儲層沉積相帶，可以作為重點井區來實施天然氣開發。

參考文獻
[1]張延充，劉克難，彭才，等.川西九龍山地區下二疊統高能灘地震預測[J].天然氣工業，2011，31(6)：42-45.
[21張延充，彭才，楊雨，等.四川盆地飛仙關組高能鮞灘儲層地震層序識別[J].天然氣工業，2010，30(3)：8-11.
[3]謝芳，李志榮，肖富森，等.四川盆地東北部飛仙關組鮞灘儲層地震預測技術[J].天然氣工業，2004，24(1)：34-36.
[4]王一剛，劉劃一，文應初，等.川東北飛仙關組鮞灘儲層分布規律、勘探方法及遠景預測[J].天然氣工業，2002，22(增刊1)：14-19.
[5]王羅興，謝芳，等.川東北飛仙關組鮞灘氣藏地震響應特征及勘探展望[J].天然氣工業，2000，20(5)：26-28.
[6]凡睿，高林，何莉，等.川東北飛仙關組鮞灘儲層地震預測[J].勘探地球物理進展，2003，26(3)：199-203.
[7]馬永生，郭旭升，凡睿.川東北普光氣田飛仙關組鮞灘儲集層預測[J].石油勘探與開發，2005，32(4)：60-64.
[8]蒲勇，陳祖慶，田江.地震屬性技術在碳酸鹽巖鮞灘儲層預測中的應用[J].石油物探，2004，43(增刊1)：63-67.
[9]劉微，曾云賢，楊雨.飛仙關組鮞灘儲層常規地震相識別技術探索[J].西南石油大學學報，2007，29(1)：30-33.
[10]楊雨，曾云賢，劉微.川東北部地區飛仙關組沉積相對鮞灘儲層分布的控制[J].天然氣勘探與開發，2002，25(3)：1-9.
[11]熊曉軍，王小品，賀振華.基于非線性能量分析的鮞灘儲層預測方法[J].西南石油大學學報：自然科學版，2010，32(4)：1-5.
[12]李宏濤，龍勝祥，吳世祥，等.川西坳陷飛仙關組三段鮞灘儲層特征與成巖作用研究[J].天然氣工業，2010，30(7)：7-12.
[13]劉春園，魏修成，徐勝峰，等.地球物理方法在碳酸鹽巖儲層預測中的應用綜述[J].地球物理學進展，2007，22(6)：1815-1822.
[14]郎曉玲，彭仕宓，康洪全，等.利用多屬性體分類技術預測扇三角洲砂體[J].西南石油大學學報：自然科學版，2010，32(1)：65-66.
[15]王建花，唐何兵，張良慶，等.基于地震多屬性分析的深層濁積扇刻畫研究[J].西南石油大學學報：自然科學版，2012，34(2)：54-64.
[16]黃云峰，楊占龍，郭精義，等.地震屬性分析及其在巖性油氣藏勘探中的應用[J].天然氣地球科學，2006，17(5)：739-742.
本文作者：呂學菊1 壽建峰1  徐美茹1 楊雨2 周進高1 李昌1 劉江麗1 潘立銀1
作者單位：1．中國石油勘探開發研究院杭州地質研究院2．中國石油西南油氣田公司勘探開發研究院
