防止燃氣調壓器結冰的方法

摘 要

摘要：論述了高-中壓調壓站4種防止調壓器結冰的加熱方法的原理、特點——管道電伴熱法、渦漩先導燃氣加熱器法、指揮器加熱器法、換熱器法。關鍵詞：調壓器結冰；電伴熱
摘要：論述了高-中壓調壓站4種防止調壓器結冰的加熱方法的原理、特點——管道電伴熱法、渦漩先導燃氣加熱器法、指揮器加熱器法、換熱器法。
關鍵詞：調壓器結冰；電伴熱；渦漩加熱器；渦流管；指揮器加熱器；換熱器
Methods for Preventing Icing on Gas Regulator
YI Dachun，JIANG Yuanjie，ZHANG Jianyi
Abstract：The principle and characteristics of four heating methods for preventing icing on regulators in high and medium pressure regulator stations，including pipeline electric heat tracing method，vortex pilot gas heater method，pilot heater method and heat exchanger method are discussed.
Key words：icing on regulator；electric：heat tracing；vortex heater；vortex tube；pilot heater；heat exchanger
1 概述
    天然氣在絕熱節流膨脹過程中，由于焦耳-湯姆遜效應，通常會產生溫降，壓力每降0.2～0.3MPa，溫度約降低1℃。假設天然氣壓力從4MPa調節到0.4MPa，天然氣在調壓器出口的溫度將急劇下降12℃以上，特別是在冬天，當氣溫為10℃以下時，調壓器出口溫度將降到-2℃以下。由于調壓器指揮器的導管或閥口相對口徑很小，如天然氣帶有水分及雜質，將極有可能在調壓器指揮器的導管處或閥口處形成冰堵，進而造成調壓器調壓功能失靈，高壓天然氣直接進入調壓器下游管道，對用氣安全造成直接影響。對此，可通過局部提高調壓器入口天然氣溫度來保障調壓器的正常運行。
2 防止調壓器結冰的常用方法
    常用的提高調壓器或調壓器指揮器入口天然氣溫度的方法主要有：管道電伴熱法、渦漩先導燃氣加熱器法、指揮器加熱器法、熱交換器法等，每種加熱方法都有各自的優缺點。
2.1 管道電伴熱法
   ① 電伴熱的功能
   電伴熱的功能是通過伴熱電纜用電能彌補管道燃氣在使用過程中的熱損失或提高管道燃氣局部的溫度，使管道燃氣局部的溫度維持在一定的范圍內。
    ② 管道電伴熱工作原理及安裝

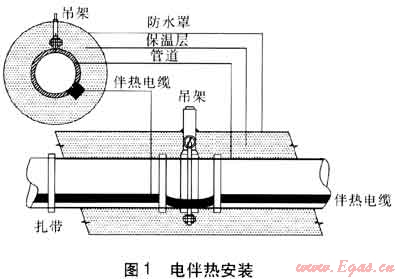

    燃氣管道電伴熱工作原理簡單，主要是由伴熱電纜通電升溫對管道表面直接加熱，并間接提升管道內的燃氣溫度[1]，以達到保溫的作用。電伴熱裝置主要由保溫層、防水罩和伴熱電纜等組成(見圖1)。該種加熱方式結構簡單，安裝方便，不受時間和空間限制，可在燃氣管道運行時進行安裝。

    ③ 特點
    優點是電伴熱裝置簡單、發熱均勻、響應快捷，具有防爆、防火及自動控制等特點，并且使用壽命長，不污染環境，無需專職人員值守，采購成本低，在天然氣流量較小的管道上使用有較大優勢。
    缺點是如果管道內天然氣流量較大時，加熱所耗費的電能較大，造成運行成本較高，并且要專門配備大功率變配電設備才能滿足用電需求；另外加熱方式屬于局部加熱，如果加熱量不足，調壓器出口氣流溫度可能過低，不能保障調壓器下游管道用氣設備的安全。
   ④ 電伴熱應用
   石油天然氣行業中，主要用于防凍、防凝和工藝保溫，適用于流量較小的高-中壓調壓站、燃氣管道的局部保溫等[2]。
2.2 渦漩先導燃氣加熱器法
   ① 渦漩先導燃氣加熱器功能
   高壓燃氣通過渦漩先導燃氣加熱器(以下簡稱渦漩加熱器)時，渦漩加熱器將燃氣減壓產生的能量轉化成高溫?zé)釟饬鳎缓罄酶邷責釟饬鲗φ{(diào)壓器指揮器進行加熱。
   ② 渦漩加熱器工作原理[3～4]

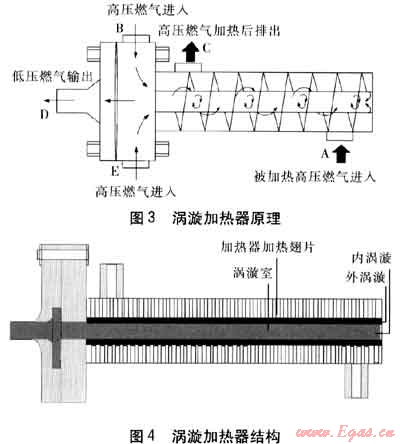

   渦漩加熱器外形簡單(見圖2)，主要工作原理見圖3，結構見圖4。


    高壓燃氣進入渦漩加熱器時，在渦漩加熱器B、E入口通過壓力降低形成高動能低壓氣流后，在渦漩加熱器渦漩室內產生相向的兩股氣流，管中心一股很冷的氣流(即內渦漩)從右向左流動，靠近管壁的一股很熱的氣流(即外渦漩)從左向右流動。這股熱氣流(外渦漩)用于加熱目的后，從外部管道流回左側與冷氣流匯合后，由渦漩加熱器D出口排到主調壓器出口的下游管段。被加熱的高壓燃氣由渦漩加熱器的被加熱燃氣入口A進入，在渦漩加熱器內被熱氣流(外渦漩)間接加熱，由渦漩加熱器的C出口進入主調壓器的指揮器。
   ③ 工藝流程

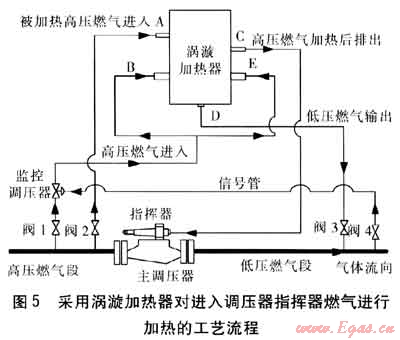

   采用渦漩加熱器對進入調壓器指揮器燃氣進行加熱的工藝流程見圖5。


    a. 被加熱高壓燃氣由閥2處進入旁通燃氣管道，然后通過入口A進入渦漩加熱器，高壓燃氣在渦漩加熱器內被加熱后由渦漩加熱器C出口排出并進入主調壓器指揮器。
    b. 起加熱作用的高壓燃氣由閥1進入旁通燃氣管道，經過監控調壓器后由渦漩加熱器B、E兩個入口進入渦漩加熱器，通過熱能轉換后形成與下游等同壓力的較低溫度燃氣由渦漩加熱器D出口排出，經過閥3進入主調壓器下游低壓燃氣管道。
    c. 與閥4連接的燃氣管道為監控調壓器的信號管道，主要功能是采集主調壓器下游的低壓燃氣段壓力。監控調壓器的出口壓力設置值稍大于主調壓器的出口壓力設置值，在主調壓器正常運行時監控調壓器處于全開啟狀態，當?shù)蛪喝細舛螇毫ι仙匠^主調壓器設置的壓力時，主調壓器關斷，監控調壓器啟動。這時從監控調壓器出口進入渦漩加熱器的燃氣壓力為監控調壓器的壓力設定值，與主調壓器下游的壓力值一致。此時，渦漩加熱器由于進口B、E同出口D不存在壓力差，因而不起加熱作用，即渦漩加熱器停止加熱功能，實現渦漩加熱器的動態加熱功能，從而實現對主調壓器的指揮器加熱的自動控制。
   ④ 特點
   優點是渦漩加熱器運行穩定，不需外部能源，運行成本低，而且調壓器的入口壓力波動時，渦漩加熱器的加熱量會通過進出口燃氣壓差的大小自動變化。當上、下游壓力差變大時，形成的焦耳-湯姆遜效應明顯，高壓燃氣進入渦漩加熱器后動能變大，這樣對應的渦漩加熱器加熱量增加；反之，上、下游壓力差較小時，形成的焦耳-湯姆遜效應減小，高壓燃氣進入渦漩加熱器后動能變小，這樣對應的渦漩加熱器加熱量減小。另外，渦漩加熱器還具有對濕燃氣不敏感、運行中無燃氣損失、無過熱現象出現、改造方便、免維護、無需人員值守等優點。
    缺點是安裝工藝相對復雜；另外，該種加熱方式屬于局部加熱，如果調壓器出口氣流溫度過低，應考慮調壓器下游管道用氣設備的安全性；再者，該產品在國內燃氣行業應用上屬于新產品，價格相對較高。
   ⑤ 安裝和應用
   安裝：渦漩加熱器應直立安裝，并且與燃氣管道的連接位置應在燃氣管道的上部，安裝時應注意不要讓密封材料進入渦漩加熱器的連接管道內部，防止堵塞。
    應用：在國外，自1999年制造出渦漩加熱器以來，該產品已經在美國、加拿大、法國、西班牙、阿根廷、澳大利亞以及中東國家等安裝了1000多套。在國內，中國石油華中輸氣公司的武漢西計量站、中國石油蘭州輸氣分公司德令哈分輸站等均有使用。
2.3 指揮器加熱器法
   ① 指揮器加熱器功能
   為了避免調壓器指揮器在較大壓降情況下溫度下降而造成的結冰現象，對調壓器指揮器加裝指揮器加熱器。
   ② 組成與工作原理

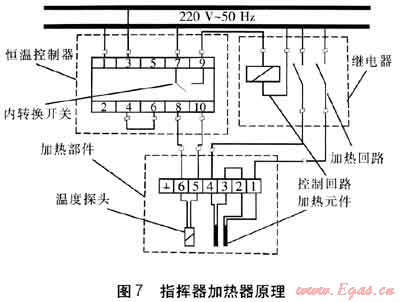

   指揮器加熱器結構簡單，主要由加熱部件(見圖6)、恒溫控制器和繼電器三部分組成，其中恒溫控制器和繼電器只能安裝在非防爆區域，通過導線對加熱部件進行連接，加熱部件則通過配件安裝在調壓器指揮器上游信號管上，通過加熱部件中的加熱元件對指揮器信號管內的燃氣進行加熱。指揮器加熱器是通過不同的元器件的綜合作用達到自動控制加熱的目的，原理見圖7，圖中的數字1～10為開關接線端子編號，接線時按圖7要求，其中2、5端子為備用。設：
    t——設定的加熱控制溫度
    t0——氣體加熱前溫度
    t1——氣體加熱后溫度


    通過恒溫控制器面板設定加熱控制溫度t。接通電源后，溫度探頭感應到氣體溫度，其值被恒溫控制器接收并比較。當t0＜t時，控制器使開關7、9閉合，使繼電器控制回路導通，從而使加熱回路導通，使氣體被加熱。當感應到溫度t1≥t時，控制器使開關7、9斷開，使繼電器控制回路斷開，從而使加熱回路斷開，加熱被終止。
    ③ 特點
    優點是安裝簡單，適用于天然氣管道流量相對不大的調壓站，加熱效率高，能有效地解決調壓器結冰問題；可根據設定的溫度實現自動工作；價格較低，無需專職人員值守；運行維護費用低，只需消耗較少的電量。
    缺點是加熱器只適用于中小型調壓站的指揮器式調壓器，并且要配置電源；產品屬于局部加熱，如果調壓器前后壓差過大，調壓器出口氣流溫度可能過低，將不能保障調壓器下游管道用氣設備的安全。
   ④ 安裝及應用
   該種加熱方式安裝簡便，調壓器指揮器上游信號管通過串聯指揮器加熱器加熱部件來達到加熱目的，可在天然氣管道安裝后補裝，不占地，加熱效率高，并且在使用時可通過電源進行開關控制。
    應用情況：在歐洲，已得到大規模使用。在國內，河北天然氣有限責任公司沙河門站、中石油吉林天然氣管道有限責任公司部分門站、徐州港華燃氣部分調壓站等均有使用。
2.4 換熱器法
   ① 換熱器功能
   通過循環熱水作為熱源對天然氣進行加熱，以提高調壓器入口天然氣溫度，從而避免調壓器結冰。在天然氣行業，一般使用管殼式換熱器。
   ② 工作原理及設計要求
   循環水由燃氣熱水鍋爐提供熱源，燃氣經過換熱器時，通過熱交換得到升溫，然后進入調壓器。熱水的基本參數一般為：供水溫度為80℃，回水溫度為65℃。換熱器換熱量的計算[5]應按最惡劣的工況，保證在最不利條件下仍能使天然氣溫度達到規定值。換熱器設計時，熱水管路要優化，使水壓損失盡可能減小。工藝計算應提供水側理論壓損值，理論壓損值應控制在0.02MPa以內。
    ③ 特點
    優點是對進入調壓器的所有天然氣進行加熱，能確保調壓器及調壓器下游管段的運行安全，并且配套產品(如熱水鍋爐)生產技術比較成熟，適用范圍廣(大中小型調壓站均可)。
    缺點是占地面積大，需增加循環水泵、熱水鍋爐、熱水管道、控制儀表等設備才能完成加熱循環；運行費用高，需要消耗大量熱能及電能，換熱器及配套的熱水鍋爐屬壓力容器，每年需要檢測；系統復雜，運行管理有一定技術要求，需要專職人員值守，并且成套設備采購成本高。
   ④ 安裝和應用
   在安裝上，管道系統比較復雜，包括熱水管道、熱水泵、鍋爐、換熱器以及控制儀表等；在應用上，該種換熱方法在國內外各種高-中壓調壓站都有廣泛的使用。
參考文獻：
[1] 章熙民，任澤霈，梅飛鳴，等.傳熱學[M].第3版.北京：中國建筑工業出版社，1990：50-95.
[2] 李連星，劉強.電伴熱技術在北方架空燃氣管道的應用[J].煤氣與熱力，2009，29(12)：A27-A29.
[3] 沈杰，席旺.渦流管的原理及在天然氣領域的應用[J].煤氣與熱力，2011，31(2)：A37-A38.
[4] 呂青楠，張王宗.渦流溫度分離技術在天然氣行業的應用[J].天然氣與石油，2010，28(2)：27-32.
[5] 郭瑞琪，張傳聚，裘烈鈞，等.換熱器熱工性能指標計算方法的探討[J].煤氣與熱力，1999，19(2)：50-52.

(本文作者：易達春1 蔣元杰1 張建一2 1.佛山市燃氣集團股份有限公司 廣東佛山 528000；2.天津市塘沽燃氣有限公司 天津塘沽 300459)
