中華人民共和國行業標準

城鎮燃氣室內工程施工與質量驗收規范

CJJ 94-2009

條文說明

修訂說明

《城鎮燃氣室內工程施工與質量驗收規范》CJJ 94-2009經住房和城鄉建設部2009年4月7日以第272號公告批準發布。

本規范第一版的主編單位是北京市煤氣熱力工程設計院，參編單位是成都市煤氣總公司、上海市燃氣市北銷售有限公司、沈陽市煤氣總公司、昆明市煤氣總公司、國際銅業協會(中國)、北京市煤氣工程公司。

本次修訂的主要內容是：

1 增加第2章術語，第3章基本規定；

2 原規范第2、3、4、5章的內容匯編為本規范第3、4、5、6、7章；

3 第4章是在原規范第2章的基礎上，增加了鋁塑復合管的連接、燃氣管道的防雷接地、敷設在管道豎井內的燃氣管道的安裝、沿外墻敷設的燃氣管道的安裝等方面的規定，且匯編了原規范第5章中有關室內燃氣管道檢驗的內容；

4 第5章是在原規范第3章內容的基礎上，增加了燃氣計量表與燃具、電氣設施的最小凈距要求、燃氣計量表安裝的允許偏差和檢驗方法等要求，且匯編了原規范第5章中有關燃氣計量表安裝檢驗的內容；

5 第6章是在原規范第4章的基礎上，增加了燃氣熱水器和采暖爐安裝及煙道安裝的要求等，且匯編了原規范第5章中有關家用、商業用及工業企業用燃具和用氣設備安裝檢驗的內容；

6 第7章是在原規范第5章中第5.5節的基礎上，增加了調壓裝置安裝、監控系統安裝的要求等；

7 第8章是對原規范第6章中有關強度試驗和嚴密性試驗的具體規定進行了調整。

為便于廣大設計、施工、科研、學校等單位有關人員在使用本規范時能正確理解和執行條文規定，《城鎮燃氣室內工程施工與質量驗收規范》編制組按章、節、條順序編制了本規范的條文說明，供使用者參考。在使用中如發現本條文說明有不妥之處，請將意見函寄北京市煤氣熱力工程設計院有限公司(地址：北京市西城區西單北大街小醬坊胡同甲40號，郵政編碼：100032)。

1 總則

1.O.1 提出制定本規范的目的是為了統一城鎮燃氣室內工程施工及驗收的標準，保證城鎮燃氣室內工程的施工質量，確保安全供氣。

1.O.2 對本規范適用范圍明確為供氣壓力小于或等于0.8MPa(表壓)的城鎮燃氣室內管道和設備工程。燃氣戶外引入管和設置在建筑物外墻的燃氣管道也屬于本規范適用的范圍，燃氣廠、站的設備本體(包括燃氣發電機組、燃氣調壓裝置、燃氣加氣裝置、液化石油氣儲存、灌瓶、氣化、混氣、液化天然氣、液化石油氣等設備)、燃氣鍋爐本體及工業企業用氣設備的施工及驗收不屬于本規范的適用范圍。本規范所指壓力均為表壓。

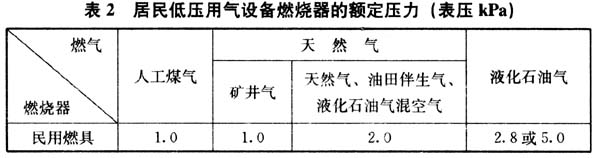

《城鎮燃氣設計規范》GB 50028-2006中對用戶室內燃氣管道的最高壓力規定見表1；對用氣設備燃燒器的額定壓力規定見表2。

表1 用戶室內燃氣管道的最高壓力(表壓MPa)

1.0.3 明確了燃氣通氣的時機、通氣的責任單位和工作職責劃分的界線。燃氣供應單位一般是指當?shù)氐娜細夤尽?/span>

竣工驗收是指在建設單位組織下，各參建單位參加，并有工程質量監督部門對驗收過程進行監督，按規定的工作程序所進行的活動。

1.0.4 本規范為指導城鎮燃氣室內工程施工及驗收的綜合性規范，所提出的是基本要求，因此城鎮燃氣室內工程除應符合本規范的規定外，尚應符合有關的國家現行標準和規范，主要有：

1 《城鎮燃氣設計規范》GB 50028

2 《工業金屬管道工程施工及驗收規范》GB 50235

3 《現場設備、工業管道焊接工程施工及驗收規范》GB 50236

4 《城鎮燃氣輸配工程施工及驗收規范》CJJ 33

5 《家用燃氣燃燒器具安裝及驗收規程》CJJ 12

6 《承壓設備無損檢測》JB/T 4730

7 《銅及銅合金焊接及釬焊技術規程》HGJ 223

8 《建筑設計防火規范》GB 50016

9 《高層民用建筑設計防火規范》GB 50045

1O 《無損檢測金屬管道熔化焊環向?qū)咏宇^射線照相檢測方法》GB/T 12605

11 《涂裝前鋼材表面銹蝕等級和除銹等級》GB 8923

12 《自動化儀表工程施工及驗收規范》GB 50093

13 《石油天然氣工程可燃氣體檢測報警系統安全技術規范》SY 6503

14 《火災自動報警系統施工及驗收規范》GB 50166

15 《自動噴水滅火系統施工及驗收規范》GB 50261

16 《建筑物防雷設計規范》GB 50057

17 《工業企業煤氣安全規程》GB 6222

2 術語

本章所列術語，其定義及范圍僅適用于本規范。

2.0.1 本條所指的燃氣室內工程的燃氣管道包括室外配氣支管與用戶引入管總閥門之間的管道、燃氣外爬墻管道和沿屋頂敷設的燃氣管道。

2.O.7 “輔以必要的檢查工具”一般指低倍放大鏡。

2.0.8 引用《城鎮燃氣設計規范》GB 50028-2006第2.0.49條。

2.O.9 引用《城鎮燃氣設計規范》GB 50028-2006第2.0.50條。
