摘 要

摘要：基于多區域通風網絡模型，根據熱壓作用下的自然通風原理，建立了熱壓自然通風網絡模型，探討了基本數學方程。結合算例，分析了某別墅建筑熱壓自然通風量的計算過程。關鍵詞： 自

摘要：基于多區域通風網絡模型，根據熱壓作用下的自然通風原理，建立了熱壓自然通風網絡模型，探討了基本數學方程。結合算例，分析了某別墅建筑熱壓自然通風量的計算過程。

關鍵詞：  自然通風；  熱壓；  風壓；  多區域網絡模型

Network Model of Buoyancy-driven Natural Ventilation and Calculation Method of Ventilation Rate

Abstract：  According to the principle of buoyancy-driven natural ventilation，a network model for buoyancy-driven natural ventilation is developed based on the multi-zone network model for ventilation．The basic mathematical equation is discussed．The calculation of buoyancy—driven natural ventilation rate in a villa building is analyzed with a ease．

Key words：  natural ventilation；thermal buoyancy；  wind pressure；  multi-zone network model

有效利用通風被視為降低建筑能耗的最簡單的手段之一^[1-5]。自然通風是指利用自然手段(熱壓、風壓等)促使空氣流動而進行的通風換氣方式^[6]。充分有效地利用自然通風不僅能夠提高室內空氣品質，還能夠改善室內熱濕環境，進而降低機械通風、空氣調節系統的運行能耗^[7]。某些城市(如重慶)還將自然通風作為有效的節能手段列入當?shù)亟ㄖ?jié)能標準加以推廣。

自然通風能力直接影響建筑能耗水平，自然通風量是評價自然通風能力的重要指標，自然通風計算主要是指自然通風量的計算。風壓作用下的自然通風主要動力為室外風場，而室外風環境隨時間呈無規則變化，風壓作用下的自然通風量具有不穩定性。當建筑使用情況一定時，熱壓比風壓穩定，熱壓作用下的自然通風量(以下簡稱熱壓自然通風量)也比較穩定。對于處在室外風速很低的城市中心區建筑及別墅建筑，熱壓將成為建筑自然通風的主要動力。筆者在對熱壓作用下的自然通風(以下簡稱熱壓自然通風)原理進行系統研究的基礎上，提出了一種基于多區域網絡模型的熱壓自然通風網絡模型。本文對熱壓自然通風網絡模型及熱壓自然通風量的計算方法進行探討。

1 多區域網絡模型

在建筑通風的多區域網絡模型中，將能夠進行相互通風的所有建筑空間視為一個供空氣流通的網絡系統，并認為每個房間內部的空氣具有均一的溫度、壓力、污染物濃度。將每個房間視為網絡中的一個節點，將各個房間之間的氣流通道視為網絡中的支路，將每個節點作為一個獨立的控制體，采用質量、能量守恒等方程計算網絡內的空氣流量、壓力分布情況^[8-11]。

2 熱壓自然通風

熱壓自然通風是指由于不同溫度空氣間的密度差異產生自發空氣流動的通風換氣方式^[6]。當室內空氣溫度高于室外空氣溫度，且不同高度存在開口時，空氣通過下部開口進入，由上部開口流出。開口之間空氣流動動力(即熱壓)p的計算式為：



式中  p——熱壓，Pa

      g——重力加速度，m／s²

     Δh——兩個開口的高度差，m

      ρ_out——室外空氣密度，kg／m³

      ρ_in——室內空氣密度，kg／m³

因此，兩個開口的高度差、室內外溫度差是熱壓存在的兩個必要條件。廣州、重慶等大城市的中心區域近地面風速較小，風向不定，風壓不穩定^[12-13]。在這種情況下，熱壓成為影響自然通風量的主要因素，應給予足夠的重視。對于不同高度之間存在常開氣流通道的建筑，熱壓自然通風量更是不容忽視。

3 熱壓自然通風網絡模型

3．1 建立原則

根據多區域網絡模型的基本原理，確定熱壓自然通風網絡模型的構建原則。

節點：認為建筑中各個可封閉的空間內空氣的熱物理狀態相同。把門、窗、墻、樓板等圍護結構組成的一個封閉空間作為網絡模型中的一個節點。若空間不能封閉，則可根據實際溫度進行節點劃分，如豎向樓梯間，由于各層負荷及通風情況不同且相互影響很小，因此應按樓層劃分樓梯間節點。設定建筑外部空間所有空氣處于相同熱物理狀態，即視為一個節點(室外狀態節點)。

支路：若兩個節點之間存在門、窗、孔洞等氣流通道，即認為這兩個節點之間存在一條支路。

支路阻力：支路阻力由沿程阻力與局部阻力組成。

動力設置：熱壓自然通風的動力來自空氣溫度差異產生的熱壓，當兩點間空氣溫度差及高度差不變時，兩點間驅動空氣流動的熱壓為定值。此時，可以將熱壓視為虛擬的熱壓風機，并認為熱壓風機作用在具有高度變化的支路上。

3．2 網絡模型的計算

采用肖益民設計的“環狀管網水力計算與水力工況分析軟件”進行網絡模型的計算。由于該軟件適用于具有動力裝置的通風系統，因此將虛擬的熱壓風機作為等效動力裝置^[14]。

3．3 基本數學方程

①支路熱壓

第k條支路熱壓p_k的計算式為：



式中  p_k——第五條支路的熱壓，Pa

     Δh_k——第k條支路的始末節點間計算高度差，m

②支路阻力

第k條支路阻力Δp_k的計算式為：



式中  Δp_k——第k條支路的阻力，Pa

       S_k——第k條支路的阻力數，Pa·m^-6·s²

       q_k——第k條支路的空氣流量，m³／s

③支路壓力平衡

第k條支路壓力平衡的表達式為：



④環狀管網節點流量及回路壓力平衡方程第i個節點的流量平衡表達式為：



式中  r——第i個節點包含的支路數量

      q_i,n——第i個節點第n條支路的流量，m³／s

第j條回路壓力平衡表達式為：



式中  x_j——第j條回路包含的支路數量

      S_j,m——第j條回路第m條支路的阻力數，Pa·m^-6·s²

      q_j,m——第j條回路第m條支路的流量，m³／s

      y_j——第j條回路虛擬熱壓風機數量

      p_j,m——第j條回路第m條支路的熱壓，Pa

由式(2)～(6)可解得網絡中任意支路的流量和流向。

4 算例

①建筑概況

以重慶市某別墅作為研究對象，進行熱壓自然通風量計算。該別墅共4層，地上2層，地下2層。負二層層高為3．1 m，負一層層高為2．9 m，一層層高為3．3m，二層層高為3．0 m，樓梯間高出屋頂2．6 m?？傉嫉孛娣e為197．7 m²，地上總建筑面積為213．5 m²，地下總建筑面積為240．5 m²。

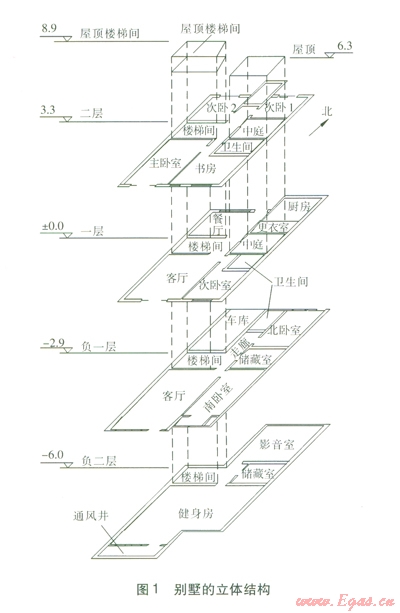

該建筑物共有21個主要功能房間(包含衛生間、車庫、儲藏室等)，兩個豎向氣流通道(樓梯間、中庭)。樓梯間是貫通負二層至屋頂?shù)娜诵型ǖ?。中庭從一層通至屋頂，類似于舊式建筑的天井，是與室外相通的空間。別墅的立體結構見圖1，圖中各層標高的單位為m。





②熱壓自然通風網絡模型

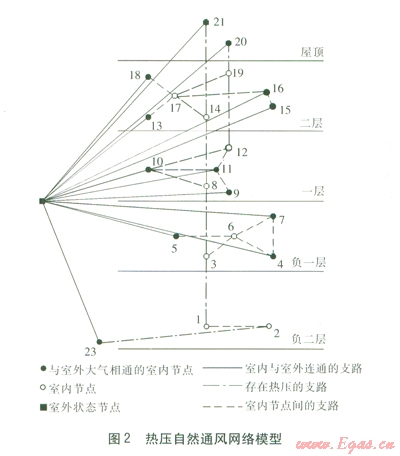

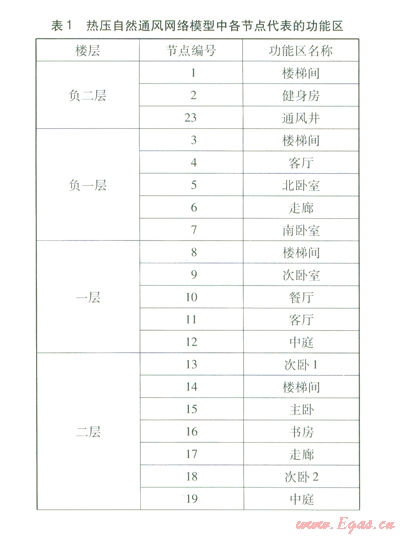

考慮到自然通風狀態下應避免污染，因此不將衛生間、廚房等存在污染源的房間列入熱壓自然通風網絡模型。熱壓自然通風網絡模型見圖2。熱壓自然通風網絡模型中各節點代表的功能區見表l。其中節點23設在通風井底面，節點20設在屋頂表面，其他節點均設在各層高度方向的中間位置。由此可知各節點的高度差。



③熱壓自然通風量計算

根據門窗開啟的當量直徑，門、窗的局部阻力系數取值范圍分別為l．56～2．10、2．37～2．50^[15]。樓梯間視為僅有沿程阻力無局部阻力的支路，粗糙度參照混凝土風管，取3 mm，從而計算摩擦阻力系數^[16]。

自然通風一般應用于過渡季節，對室內外空氣參數進行設定：室內空氣溫度為28℃，相對濕度為70％，密度為1．142 kg/m³，比焓為71．38 kJ／kg。室外空氣溫度為26℃，相對濕度為70％，密度為1．153 kg/m³，比焓為64．41 kJ／kg。忽略室內外空氣相對濕度變化。

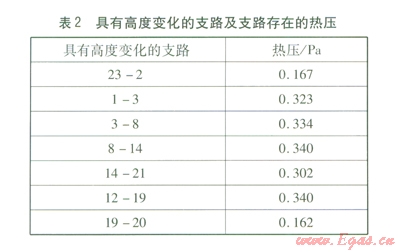

由圖2可知，共有7個支路具有高度變化(見表2)，因此在這7個支路上存在熱壓，計算結果見表2。



采用“環狀管網水力計算與水力工況分析軟件”完成各支路的熱壓自然通風量計算。軟件使用方法為：a．輸入節點數量，為23個。b．輸入支路數量．為37條。c．輸入支路信息。設定各支路的氣流方向：對于存在熱壓的支路，氣流方向與熱壓正方向一致。對于無熱壓的支路，可任意設定氣流方向，最終的氣流方向可以由計算流量的正負判斷，計算流量為正代表實際氣流方向與設定氣流方向一致，計算流量為負代表實際氣流方向與設定氣流方向相反。并輸入各支路阻力數。d．輸入節點信息。各節點流量為0。e．熱壓輸入。將存在熱壓的支路及熱壓計算結果輸入軟件。f．利用軟件進行網絡的水力計算。

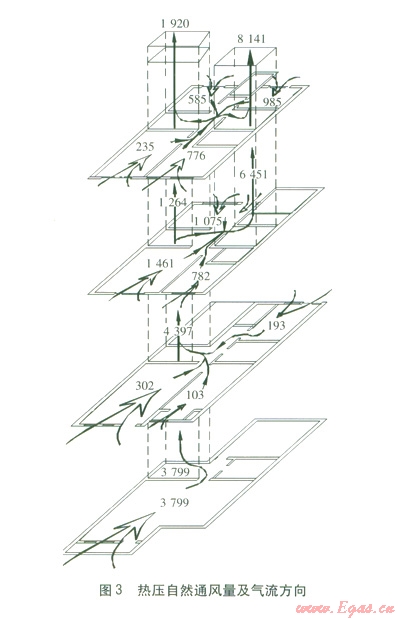

最終得到各支路的熱壓自然通風量、氣流方向(見圖3)，圖3中各數值的單位為m³／h。



由圖3可知，室外空氣從各門窗進入，在室內匯集，進入樓梯間、中庭，最終從屋頂?shù)拈_口排出。負二層、負一層的進風都匯聚進入樓梯間，由于一層有通風良好的中庭，因此一部分氣流從樓梯間流出進入中庭。由二層進入的風量一部分進入樓梯間，另一部分進入中庭。

由熱壓自然通風量計算結果可知，與室外相通的門窗均為進風，屋頂樓梯間、屋頂中庭出口均為出風，樓梯間和中庭成為主要的通風通道。中庭內熱壓自然通風量為6 000～8 000 m³／h，對建筑物的自然通風貢獻明顯。而人員停留時間較長的客廳、臥室的熱壓自然通風量較小。

5 結語

基于多區域網絡理論構建的熱壓自然通風網絡模型，實現了熱壓自然通風量的計算，彌補了現有自然通風模擬軟件無法計算熱壓自然通風量的不足。

該模型仍存在一定的局限性：需對室內外溫度進行設定，以室、內外某一特定溫度參數為基礎進行計算，未考慮室內外空氣溫度的動態變化。由于門窗類型過多，各類門窗準確的局部阻力系數無法查得。因此，熱壓自然通風量的精準計算仍需深入研究。



參考文獻：

[1] 隋學敏，官燕玲，李安桂，等．內部熱源高度對熱壓自然通風流場的影響[J]．煤氣與熱力，2008，28(2)：A14-Al7．

[2] FORDHAM M．Natural ventilation[J]．Renewable Energy，2000(19)：17-37．

[3] KHANAL R，LEI Chengwan9．Solar chimney-A passive strategy for natural ventilation[J]．Energy and Buildings，2011，43(8)：1811-1819．

[4] 陳其針，喻偉，劉猛，等．重慶居住建筑自然通風適用性分析[J]．煤氣與熱力，2009，29(11)：A22-A25．

[5] 丁勇，蘇瑩瑩，李百戰，等．全新風機械通風在重慶地區的應用[J]．煤氣與熱力，201 1，31(2)：Al8-A21．

[6] 朱穎心．建筑環境學[M]．北京：中國建筑工業出版社，2005：183-190．

[7] 鐘立軍，曾藝君．建筑的自然通風設計淺析[J]．重慶建筑大學學報，2004，26(2)：18-21．

[8] 姜國義，楊克國，金新陽，等．室內自然通風模擬分析軟件NVAS的研究[C]//第十四屆全國工程設計計算機應用學術會議論文集．杭州：中國土木工程師協會，2008：435-439．

[9] 牛天才．居住建筑自然通風輔助設計工具及其應用(碩士學位論文)[D]．兩安：兩安建筑科技大學，2008：9-12．

[10] 丁力行，于宏，劉廣海．國外滲風氣流模型研究概況[J]．建筑熱能通風空調，2005，24(1)：28-31．

[11] 王怡，劉加平．居住建筑自然通風房間熱環境模擬方法分析[J]．建筑熱能通風空調，2004，23(3)：1-4．

[12] 馮嫻慧，魏清泉．廣州城市近地風場特征研究[J]．生態環境學報，2011，20(10)：1558-1561．

[13] 戴安國．重慶城市風場特征[J]．重慶環境科學，1992，14(3)：33-36．

[14] 付祥釗．流體輸配管網[M]．北京：中國建筑工業出版社，2005：185-194．

[15] 孫一堅．簡明通風設計手冊[M]．北京：中國建筑工業出版社，1997：65．

[16] 陸耀慶．實用供熱空調設計手冊[M]．北京：中國建筑工業出版社，2008：562-564．



本文作者：付祥釗   檀姊靜

作者單位：重慶大學城市建設與環境工程學院
