摘 要

摘要 為了降低天然氣脫水過程中的能量消耗和操作成本，應用工業流程模擬軟件ProMax建立了天然氣脫水裝置工藝模型，并應用BP(Back Propagation)神經網絡對ProMax模擬得出的數據

摘要 為了降低天然氣脫水過程中的能量消耗和操作成本，應用工業流程模擬軟件ProMax建立了天然氣脫水裝置工藝模型，并應用BP(Back Propagation)神經網絡對ProMax模擬得出的數據進行訓練和預測，再將上述BP神經網絡模型并入遺傳算法(Genetic Algorithms，GA)中，從而建立起了基于BP和GA的天然氣脫水裝置能耗優化模型。應用該能耗優化模型對川渝地區某凈化廠內600×10⁴ m³／d天然氣脫水裝置進行了操作參數優化。結果表明：在保證凈化氣產品質量的前提下，該脫水裝置的能耗降低了l2.23％，經濟效益明顯提高。該方法通用性強，也可用于其他過程系統的操作參數優化。

關鍵詞  天然氣脫水裝置  能耗優化 ProMax模擬  BP神經網絡  遺傳算法

天然氣凈化過程會消耗大量能源，這既造成了能源的浪費，又產生了環境污染，并增加了處理成本。因此，如何通過系統模擬與分析方法來確定天然氣凈化裝置的最優操作條件，以降低天然氣處理過程的能量消耗和操作成本，提高石油企業的經濟效益和市場競爭力，已成為目前石油企業迫切需要解決的問題^[1]。

目前，天然氣脫水裝置主要采用設備節能技術改進和引進先進工藝來降低裝置能耗^[2]。然而，單一的設備節能技術只是關心了某些特定設備的能耗，沒有結合工藝流程和工藝操作兩方面對裝置能耗進行最合理優化。同時，引進先進工藝的工程量太大，投資過高。因此，利用流程模擬的方法優化操作參數，從而對現有裝置進行能耗優化顯得十分重要。

ProMax(原TSWEET和PROSIM)是一個強大而靈活的流程模擬軟件，在天然氣加工處理行業得到了廣泛的應用^[3]。BP(Back Propagation)神經網絡屬于前饋型神經網絡，是一種神經網絡學習算法，一個神經網絡包含輸入層、中間層和輸出層，外界的輸入信息傳遞給中間層學習處理后，輸出層向外界輸出信息處理結果。BP神經網絡算法具有較強的非線性能力、泛化能力和容錯能力，因而能廣泛應用于各種非線性問題的預測和逼近^[4]。遺傳算法(Genetic Algorithms，簡稱GA)是一種全局搜索算法，是模擬達爾文遺傳選擇和自然淘汰生物進化過程的計算模型。因其具有簡單、通用、穩定性強、易于并行性的特點，也廣泛應用于工程設計的優化^[5]。

近年來，將BP神經網絡和GA應用到化工過程的優化已經有很多實例。但是，絕大多數的應用都需要開發對應過程的嚴格數學模型，從而模擬實際系統，這樣不僅難度大而且非常耗時^[6]。筆者以川渝地區某天然氣凈化廠內的脫水裝置為例進行了能耗優化分析，應用ProMax流程模擬軟件建立了天然氣脫水裝置工藝模型，大大簡化了這一過程，同時利用基于BP神經網絡和GA的能耗分析模型對關鍵操作參數進行優化，從而降低凈化過程的運營成本，提高天然氣凈化企業的經濟效益。

1 基于GA與BP神經網絡的脫水裝置能耗優化模型

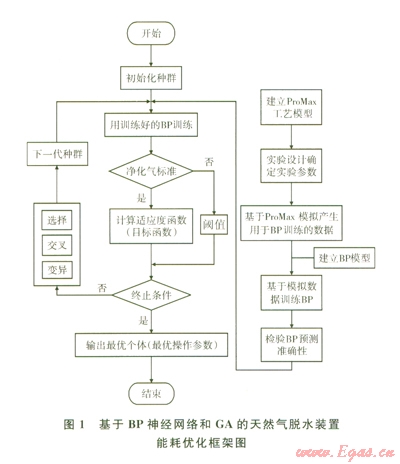

首先，以川渝地區某凈化廠內600×10⁴ m³／d天然氣脫水裝置為對象，應用ProMax流程模擬軟件建立脫水裝置模型，結合現場裝置實際運行數據和ProMax模擬數據，找出影響脫水裝置能耗的關鍵操作參數(優化用的決策變量)和關鍵能耗點(優化目標)，為進行大量模擬提供依據。為了減少實驗次數，同時不影響分析的準確性，通過均勻設計的實驗設計方法列出關鍵操作參數實驗表，利用已建立的脫水裝置ProMax 工藝模型進行模擬，產生用于BP神經網絡訓練和預測的數據，然后采用BP神經網絡對模擬數據進行訓練和預測，找出關鍵操作參數與能耗的非線性映射關系，接著在已訓練好的BP神經網絡模型基礎上，增加GA進行優化，在水露點和蒸汽用量符合要求的前提下，找出最小能耗值以及最小能耗值所對應的最優操作參數。圖1為基于BP神經網絡和GA的天然氣脫水裝置能耗優化框架圖。



2 天然氣脫水裝置的ProMax工藝模型

2.1 天然氣脫水裝置工藝流程簡述

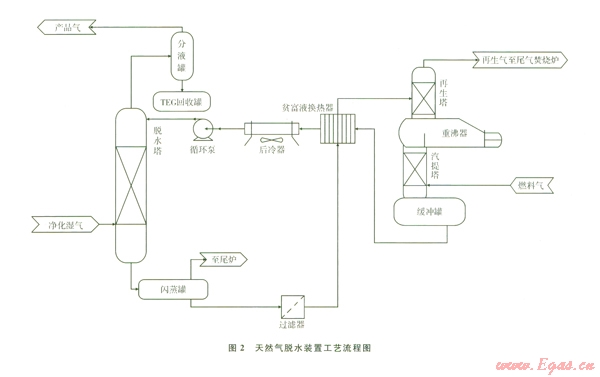

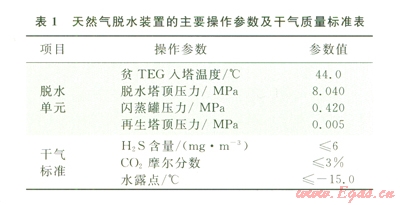

目前，國內天然氣脫水主要采用三甘醇(TEG)脫水法，川渝地區某天然氣凈化廠600×10⁴ m³／d天然氣脫水裝置也采用典型的TEG脫水法脫除來自脫硫單元凈化濕氣中的水分，以降低天然氣的露點。表l為該天然氣脫水裝置的主要操作參數及干氣標準。圖2為該天然氣脫水裝置的工藝流程圖。





2.2 天然氣脫水裝置ProMax模型建立

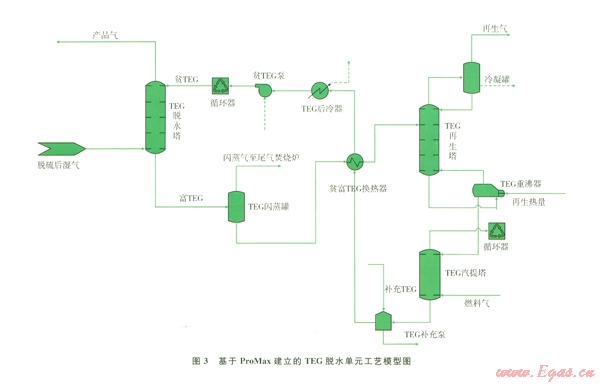

基于天然氣脫水裝置的工藝流程，應用ProMax流程模擬軟件建立脫水裝置工藝模型。圖3為基于ProMax建立的TEG脫水單元工藝模型圖。



在流程模擬中，針對TEG脫水工藝的特點選擇了PR(Peng-Robinson)物性包模型，Peng和Robinson在SPK方程基礎上做出了改進，提出PR方程^[7]，其具體形式為：



式中p為體系壓力，Pa；V為摩爾體積， m³；T為絕對溫度，K；R為氣體常數，無量綱；a、b可表示為：



式中T_r=T／T_c，T_c為臨界溫度，K；T_r為絕對溫度和臨界溫度的比值；k可以表示為：



式中ω為偏心因子；是.是物質的特征參數。

采用改進的PR狀態方程研究高溫高壓下的物性，可以精確地模擬TEG水的氣液相平衡^[8]。

2.3 ProMax模型驗證

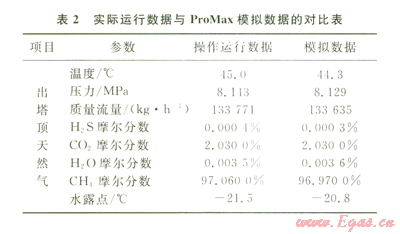

依據該天然氣脫水裝置的運行數據，將各原料氣及TEG的參數輸入脫水裝置工藝模型，調整模型各 個參數，使模擬數據與實際運行數據達到基本吻合，使輸出的凈化產品氣到達凈化干氣的氣質標準。表2為實際運行數據與ProMax模擬數據對比衷，據此來驗證所建立ProMax模型的準確性。



由表2可以看出，ProMax模擬數據與實際運行參數十分接近，模擬的準確性較高。這為下一步凈化裝置的用能優化奠定了可靠的基礎。

2.4 優化操作參數的選取

對整個脫水裝置而言，蒸汽消耗是最主要的能耗。通過ProMax模擬分析，綜合考慮裝置重點能耗及對產品氣質的影響，找出決定蒸汽消耗量的3個關鍵參數：TEG循環量、再生塔頂溫度及汽提氣的用量。

2.4.1 TEG循環量

當天然氣原料氣處理量及組成一定時，TEG循環量越大，則露點越低，但當循環量上升到一定程度后，露點降的增加量明顯減少。而且循環量過大會導致重沸器超負荷運行，因此，按照實際需要.每脫1kg水所需的TEG循環量一般介于25～60 L^[9]。

2.4.2 再生塔底溫度

在常壓再生條件下，TEG濃度取決于重沸器的再生溫度，溫度越高，濃度就會越大，TEG的吸水效果就越好，處理后的產品氣質量也越好，但是由于重沸器溫度高，能耗也較大^[10]。TEG的熱分解溫度為206.7℃，一般再生溫度都控制在204.0℃以下，因而，在滿足產品氣質量的前提下，盡量降低再生塔頂溫度是降低能耗的一個重點。

2.4.3 汽提氣用量

汽提氣的用量及其加注的位置應根據TEG的濃度要求而有所不同，汽提氣的用量越大.再生后的TEG濃度就越高。

3 脫水裝置BP神經網絡預測模型

在ProMax模擬準確性較高的基礎上，參考實際運行工況下各操作參數值，為使所選數據有代表性，以TEG循環量、再生塔頂溫度及汽提氣的用量這3個關鍵操作參數為主要依據，取其對應實際運行數據附近值的l21組數據進行模擬。

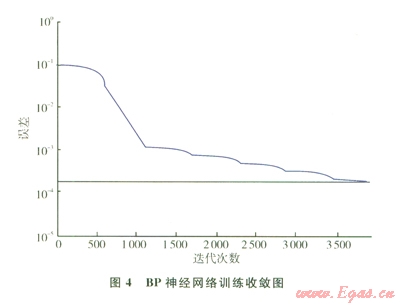

建立BP神經網絡，以TEG循環量、再生塔頂溫度及汽提氣的用量為輸入量，將TEC再生塔底重沸器蒸汽用量和產品氣露點作為輸出量，選擇“tansig”和“logsig”函數作為傳遞函數，選擇“traingdx”函數作為訓練函數。通過已構建的訓練函數對ProMax模擬產生的ll5組數據進行學習訓練，調試程序到收斂為止。接著，構建預測函數sim(net，P_test)，對另外6組數據進行預測，將作為輸出量的蒸汽量和水露點的預測值與ProMax模擬值相比較，通過誤差值米評價BP神經網絡的預測準確性。圖4為構建的BP神經網絡訓練收斂圖。

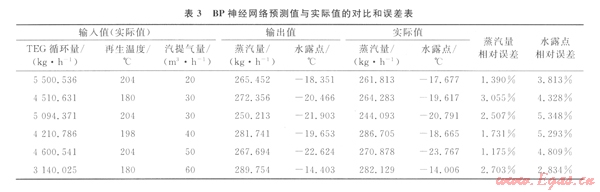

由圖4可知BP神經網絡的收斂性良好，說明程序的下一步預測有效。表3為BP神經網絡預測值與實際值的對比和誤差。

由表3數據可知，BP神經網絡預測值準確性較高，蒸汽量和水露點兩項指標的預測誤差都小于6％，這為下一步遺傳算法尋優提供了可靠的基礎。



4 基于BP神經網絡的GA能耗優化模型

通過對天然氣脫水裝置的模擬分析，筆者以脫水裝置的能耗最小化為目標。選擇在BP神經網絡預測準確性較高的前提下，利用遺傳算法進行尋優，目標值為脫水裝置的標準能耗達到最低，條件為水的露點控制在-15℃以下。

選擇對脫水裝置能耗有明顯影響的TEG循環量(x₁)、TEG再生器塔底重沸器溫度(x₂)和TEG再生器汽提氣用量(x₃)作為決策變量。天然氣脫水裝置的能耗優化模型町以描述為：



式中energ1y為脫水裝置的單位能耗值，單位為MJ／10⁴ m³；E₁(x)、E₂(x)、E₂(x)分別為TEG溶液循環泵用能、TEG再生器重沸器加熱量和汽提氣用量按發熱值折算的熱量；Q(x)為脫水裝置輸出凈化氣的流量。

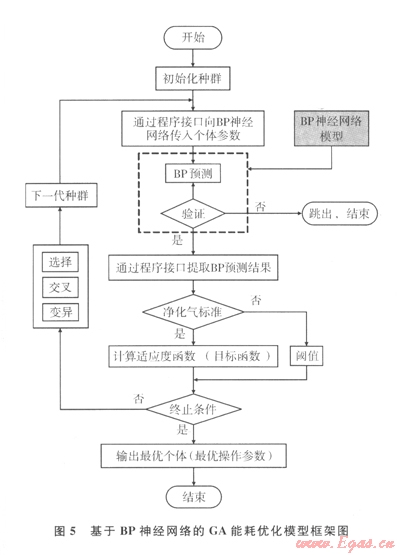

在BP神經網絡預測準確性較高的基礎上，構建遺傳算法程序。圖5為基于BP神經網絡的GA能耗優化模型框架圖。



設定種群規模為50，終止遺傳代數為l00，交叉因子為0.6，變異因子為0.3。種群中每個個體的基因(決策變量)通過訓練好的BP神經網絡與GA程序的連接傳遞給BP神經網絡，當BP神經網絡預測后通過接口傳遞給GA。GA讀取BP神經網絡模型預測的凈化氣組分信息判斷凈化氣是否滿足水露點低于-15℃的標準，如滿足氣質標準，則讀取BP神經網絡模型中各用能設備預測能耗數據，按式(1)計算適應度函數(目標函數)，否則將閾值(極大值)賦予該個體的適應度值，以便在進化過程中淘汰該個體。在這個優化框架中，BP神經網絡模型的預測準確性是整個流程順利運行的關鍵。如果某個遺傳個體的基因(一組決策變量)不能通過BP神經網絡預測出較準確的值，則整個優化程序將失去意義。因此，應調試BP神經網絡程序的各參數，使其預測值有較高的準確性，并通過大量的ProMax模擬數據進行BP神經網絡程序訓練。

5 問題討論

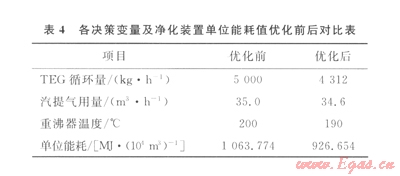

以現場運行數據為依據，確定各決策變量的變化范圍為：TEG循環量(z。)為2 500～4 500 kg／h；TEG再生器塔底重沸器溫度(x₁)為1 80～204℃；TEG再生器汽提氣用量(x₂)為20～60 m³／h。通過均勻設計的實驗方法來確定實驗表，調試、運行基于BP和GA的能耗優化模型。表4為各決策變量及凈化裝置單位能耗值優化前后對比情況。

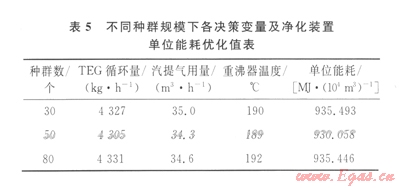

然后，分別在30、50和80個種群規模下運行優化程序。表5所示為不同種群規模下各決策變量及凈化裝置單位能耗優化值。



由表5可知，GA中的種群個數對優化結果有明顯影響，但誤差較小，取各點平均值為最終優化結果。其匯總每次運行GA所得到的結果都有差別，這是由于GA的隨機性及決策變量操作空間的非凸非線性造成的^[11]。

綜上可知，在優化后的操作參數下運行，凈化裝置單位能耗值比優化前平均降低了l2.23％，TEG循環量比優化前有明顯的降低，從而降低吸收劑的循環量和再生塔的能耗。汽提氣的用量基本保持不變，同時，再生器重沸器的溫度明顯降低。再生器重沸器的溫度降低會減少熱量需求。

6 結束語

基于BP神經網絡和GA建立了天然氣脫水裝置能耗優化模型，該模型可以優化天然氣脫水裝置的操作參數，降低裝置的運行能耗。首先，應用ProMax流程模擬軟件建立脫水裝置的工藝模型，然后將ProMax的模擬數據進行BP神經網絡訓練和預測，并將基于BP神經網絡預測的相應適值函數并入GA中。應用此優化模型對川渝地區某天然氣凈化廠600×10⁴ m³／d天然氣脫水裝置用能進行優化，優化結果表明：通過優化脫水裝置操作條件，可以使脫水裝置單耗下降l2.23％，大大提高了脫水裝置的產品收益。該方法通用性強，可用于其他過程系統的操作參數優化。



參考文獻

[1] 坎貝爾J M.天然氣預處理和加工[M].北京：石油工業出版社，1990：9-11.

[2] 王樂，賈立民，付孟貴，等.天然氣脫水系統的技術改造[J].天然氣工業，2005，25(8)：123-124.

[3] KOHL A L，NIELSEN R B. Gas purification [M].Houston：Gulf Publishing Company，l997.

[4] VILLIERS J D，BARNARD E. Back propagation neural nets with one and two hidden layers[J].Institute of Electrical and Electronic Engineers Transaction on Neural Net works，1993，4(1)：l36-141.

[5] GOLDBERG D E. Genetic algorithms in search，optimization，and machine learning [M].I edition，Addison Wesley Professional，l989.

[6] 賈琴芳，劉洪杰，張莉，等.丘東1#天然氣處理裝置工藝優化研究[J].石油與天然氣化丁，2009，38(5)：386-389.

[7] 蔣洪，楊昌平，吳敏，等.天然氣三甘醇脫水裝置節能分析[J].石油與天然氣化工，2010，39(2)：122-127.

[8] HURON M，VIDAL J. New mixing rules in simple equations of state for representing vapor-liquid equilibria of strongly nonideal mixtures[J].Fluid Phase Equilib，l979，110(3)：255-271.

[9] CRAGG B A，PARKES R J，FRY J C，et al. Bacterial populations and processes in sediments containing gas hydrates[J].Earth and Planetary Science Letters.1996.139 (3／4)：497-507.

[10] 劉麗，陳勇，康元熙，等.天然氣膜法脫水工業過程開發[J].石油化工，2001，30(4)：302-304.

[11] YALCINOZ T. Power economic dispatch using a hybrid genetic algorithm [J].Institute of Electrical and Electronic Engineers Power Engineering Review，2001，2(3)：59-60.



本文作者：胡世鵬吳小林 馬利敏 方傳統 李奇 張麗紅

作者單位：中國石油大學(北京)化學工程學院   中國石化中原油田普光分公司天然氣凈化廠
