摘要：四川盆地普光氣田大灣區塊在開發中既有與氣田主體相似之處，又有許多自身的特點，前者儲層非均質性更強。因此，針對裸眼完井和套管射孔完井兩種不同的完井方式，優化了不同的酸壓、生產一體化管柱結構；配套了補償式傳爆、高精度延時傳爆和低碎屑射孔彈3項射孔技術；形成了裸眼井鉆塞、通井，套管井酸浸等配套井筒處理技術；采用長井段非均質儲層分段酸壓改造技術，有效改善了儲層物性；同時完善了高含硫氣井作業井控管理制度?，F(xiàn)場施工作業8口井，首次實現國內高含硫水平井分段儲層改造，為大灣氣井的順利投產提供了技術保障。

關鍵詞：普光氣田  大灣區塊  水平井  射孔  井筒處理  分段酸壓

四川盆地普光氣田大灣區塊屬于高壓、高產、高含硫化氫氣藏，多采用水平井完井方式(裸眼完井和套管射孔完井兩種方式)，水平井投產井段長(跨度為785～1 200 m)，儲層非均質性強。因此，大灣區塊氣井的投產具有更多的難點：①投產井段較長，傳統的籠統酸壓(化)方式無法均勻布酸以實現差氣層改造的效果；②套管水平井射孔井段長(311.2～1 215.5 m)，射孔管柱負荷大，存在傳爆失敗、起爆失敗、射孔管柱遇卡等風險；③氣井投產作業安全難度高、風險大，尤其是裸眼井鉆塞軌跡難確定、裸眼段鉆穿后氣體的“上頂”難控制。

通過對一次管柱多級卡封、逐級投球打開各層滑套改造儲層完井投產技術的各個環節進行研究與試驗，至2012年3月，在大灣區塊進行了4口裸眼水平井和4口套管水平井的分段完井投產作業，完井管柱下入順利，分段改造效果明顯，作業過程安全可控。

1 完井管柱的下入作業

針對大灣水平井這些特點，利用“分段封隔器+分級滑套”的技術思路，采用分段完井管柱實施儲層分段改造。根據大灣水平井的儲層特征將每口水平井分2～3段進行改造，分段封隔器卡點卡在夾層井段，每段跨度300～500 m。

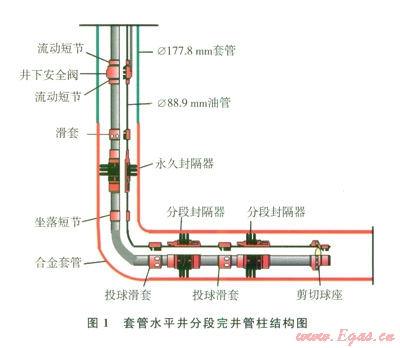

套管完井水平井，采用一趟下入完井管柱，管柱結構見圖l。

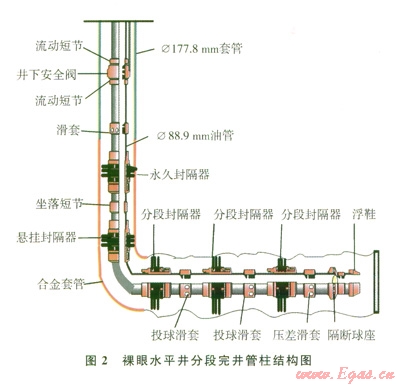

為防止管柱下井過程出現遇}遇阻的現象，裸眼完井水平井采用兩趟管柱下入(懸掛封隔器及以下管柱為第一趟，之上管柱為第二趟)。水平分段管柱采用鉆桿送入后丟手，回接管柱采用合金油管。管柱結構見圖2。

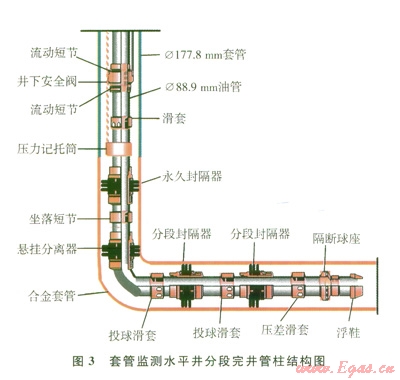

對于套管監測水平井(D404-2H)，為避免在一次管柱下入過程中出現緊急情況，需要關井剪斷監測電纜，也采用兩趟管柱下入。管柱結構見圖3。

對于分兩趟下入的管柱，底端采用隔斷球座+浮鞋的結構：①使完井管柱具備洗井通道，提高分段完井管柱下入過程中遇阻、遇卡后的解卡處理能力，方便實施壓井等措施；②因?yàn)閮商讼氯牍苤鳂I(yè)復雜，采用此結構可使水平段管柱坐封后井筒與地層隔斷，防止回插管柱時出現管內氣竄。

3種水平井的完井管柱均在氣層上部合金套管處下入抗H₂S、CO₂腐蝕的永久式封隔器；油管及井下工具還要滿足酸壓施工及后續生產的要求，必須具有耐高溫、高壓的性能和良好的氣密性，因此，管柱使用VAM TOP等金屬氣密封扣連接。

對于一些套管變形井，下端增加一個遇油膨脹封隔器，起到隔絕酸性氣體的作用，避免腐蝕套管變形段非合金套管^[1-3]。

根據氣井配產要求，以生產系統節點分析為手段，綜合考慮氣井臨界攜液流量、沖蝕臨界流量和油管尺寸對酸壓(化)施工的影響，確定普光氣田大灣區塊水平井酸壓生產一體化管柱生產油管采用ø88.9 mm、壁厚6.45 mm或7.34 mm的SM2550 125或G3-125合金油管。個別探井利用井采用ø73 mm、壁厚5.51mm合金油管。

通過管柱受力分析，各井所采用管柱結構的管柱抗拉、抗內壓安全系數均滿足施工要求。

2 完井主體技術

2.1 裸眼井段處理技術

井筒處理過程中遇到的第一個技術難題是鉆塞開窗。對于裸眼水平井，在鉆井完井后為了有效保護套管，在套管鞋附近都留有一段水泥塞。水泥塞大都處于造斜段，狗腿度較大，鉆頭易偏離軌跡、損壞合金套管，甚至出現新井眼。為此，在裸眼水平井鉆塞過程中引入先進的MWD隨鉆定向技術，實時跟蹤井眼軌跡，及時調整鉆頭工具面角，并結合氣測、巖屑錄井和鉆時錄井等技術，及時掌控鉆頭位置，防止鉆塞軌跡出現偏差。

井筒處理過程的第二個技術難題是管柱遇阻、卡鉆。大灣裸眼水平井鉆塞后殘留水泥塊脫落可能導致卡鉆；裸眼井段井眼不規則，也會導致管柱起下鉆過程遇阻、遇卡。因此，裸眼水平井在套管段鉆塞完之后即進行套管段通井刮削，然后再鉆裸眼段水泥塞。裸眼段處理方面，采用3次通井管柱分別通井。第1次是鉆頭通井管柱，該管柱總體直徑小，綜合機械性能強，保證處理管柱阻卡時能以較大鉆壓和扭矩鉆進。第2次是鉆頭+單銑柱通井管柱，其中銑柱直徑接近最大完井工具的外徑。該通井管柱主要用以試探完井管柱與裸眼井段的適應性，處理不規則井壁。第3次是鉆頭+雙銑柱通井管柱，以兩根大直徑銑柱模擬完井管柱下井，只要該管柱能順利通過，就可以保證完井管柱下入井內不遇阻卡。

井筒處理的第三個技術難題是井漏。裸眼水平井段容易發生井漏、溢流、憋漏地層等復雜情況，采取了相應的4條鉆塞措施：①鉆塞使用合適密度的鉆井液，盡量保持近平衡鉆塞；②保持鉆井液有較好的流變性，開泵排量都要由小逐漸增大，進入裸眼段，應分段循環鉆井液破壞其結構力；③漏失速度小于3 m³／h，采取降低排量、提高鉆井液黏度或靜止堵漏的方法；④漏失速度大于3 m³／h、小于10 m³／h的漏失，立即停止鉆進，起鉆至套管內，靜止堵漏或橋塞堵漏。

2.2 射孔工藝

大灣區塊長井段水平井射孔施工，管柱基本結構沿用普光氣田主體射孔管柱結構^[4]，采用ø88.9mmBG110SS或BG90SS壁厚為9.52 mm和6.45mm的防硫油管組合，管柱抗拉安全系數達到l.8。同時合理使用減震器及射孔器，使射孔時震動和沖擊力有效減小，保護套管和油管。在ø177.8 mm套管中選用øl02 mm射孔槍，實現射孔穿深的前提下，增大了射孔槍與套管內壁之間的間隙，減小了射孔槍身重量，降低了長槍身(約1 000 m)、大井斜(70°～90°)射孔卡槍的風險。

為保證爆轟能量的傳遞、能一次性引爆所有射孔槍，研制了隔板增能器，形成了補償式傳爆技術。隔板增能器用在傳爆接頭的導爆索之間，使爆炸能量向一個方向聚集，沖擊波強度更大，提高了傳爆的可靠性。

延時起爆技術得到進一步完善。研制出耐溫、慢燃速、溫度敏感系數小的新型鎢系延期藥，在不超過160℃環境溫度下可實現分鐘級延時功能。采用隔板點火技術，有效地轉化了能量、增強了裝置密封性，提高了爆轟波點燃延期機構的可靠性。

研制出低碎屑射孔彈。保持彈殼外形尺寸不變，壁厚增加，同時在彈殼內腔軸向方向設置4條預置槽，降低了較小直徑的碎片數量、射孔槍或工具遇卡、小直徑彈殼碎片堵塞生產油管噴嘴的風險。

2.3 分段改造

套管水平井和裸眼水平井都采用了分段儲層改造技術。套管水平井采用膠凝酸分段酸壓工藝，裸眼水平井采用膠凝酸分段酸化工藝。

在各分段范圍內選擇大排量籠統注酸工藝，以期在解除儲層污染的同時，消除射孔或鉆井中形成的壓實層傷害和固體微粒堵塞，提高近井地帶裂縫導流能力。采用前置酸解除近井地帶鉆井液污染和屏蔽暫堵，降低施工壓力；然后采用膠凝酸多級注入壓開地層并使裂縫向地層深部延伸，同時降低酸液在地層中的濾失，用鹽酸作為閉合酸化階段的酸化工作液，用于提高閉合裂縫導流能力，溝通儲層的有效天然裂縫系統。加入高效起泡劑，提高殘酸返排能力，改善殘酸返排不利的難題。

大灣氣田水平井水平段長、吸酸剖面大，如果注酸排量過低，會造成大量酸液在近井消耗，靠近垂直井段的上部儲層能夠解除污染，而水平段中部、下部酸化解堵不徹底；如果排量過高，壓開裂縫可能導致存在邊底水影響的氣井提前見水，最終降低采收率。在模擬計算的基礎上，通過優化，對應用ø 73 mm管柱的井主體酸采用3.0～5.0 m³／min的排量，對應用ø88.9mm管柱的井主體酸采用6.0～10.0 m³／min的排量，前置酸排量為2.0～4.0 m³／min。

2.4 井控管理

普光氣田大灣區塊氣藏高壓、高產、高含硫化氫，氣井起下作業安全風險大。

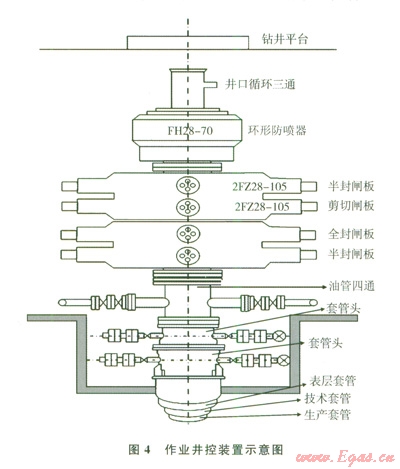

由于裸眼水平井氣層暴露面積大、產能高、作業井控風險大，井控設備采用2FZ28-105EE級液壓(半封+全封)閘板+2FZ28-105EE級液壓(剪切+半封)閘板+FH28-70EE環形防噴器的組合配置(圖4)。裸眼井作業施工可能涉及不同規格的鉆桿或油管，因此，多增加了一個環形防噴器，能保證多種工況條件下發生溢流或井涌異常時，井口能得到及時有效的控制。

在內防噴工具環節，鉆臺上準備70MPa井口旋塞閥2個以及相應的變扣短節，組成內防噴工具總成；鉆塞、通井等井筒處理工序使用井下回止閥，安裝在鉆柱的尾部或靠近鉆頭處，用于鉆遇高壓氣層或裸眼段圈閉高壓氣體時防噴；完井管柱管鞋位置使用了隔斷球座和浮鞋雙重防噴工具，能在分段管柱坐封懸掛時提前封閉井眼，杜絕管內井噴事故。

大灣區塊地層壓力當量密度僅1.l～1.10 g／cm³，根據相關規定^[5]，壓井液密度應取l.16～1.25 g／cm³。對于套管井，在射孔后采用屏蔽暫堵技術，實現完井管柱的安全下入；而對于裸眼井，則采用橋接暫堵技術，暫時封閉產層，拓寬氣層壓力窗口，防止地層噴漏。壓井液方面，使用了高溫穩定防氣竄效果好的聚磺鉆井液與橋接暫堵防漏液體為主體的壓井液體系，密度值附加值^[5]執行上限值0.15 g／cm³，以維護裸眼井段與氣層的穩定，從技術上保證作業過程始終處于一級井控狀態。循環壓井過程中通過控制回壓，提高井底壓力，阻止儲層天然氣侵入井眼，改善了壓井效果。

3 結論

1)對于長井段水平井，采用多趟分段完井管柱，既能有效降低管柱阻卡風險，又有利于對非均質儲層進行改造。

2)應用補償式傳爆、高精度延時傳爆和低碎屑射孔彈等射孔配套技術，有效地降低了傳爆失敗的概率和管柱遇卡的風險。

3)對于水平井，前期井筒處理十分重要。裸眼井鉆塞采用MWD隨鉆測量工具，確保沿原井眼軌跡鉆進；套管井在射孔前酸浸井筒，避免卡槍的風險。

4)套管水平井采用膠凝酸分段酸壓工藝，裸眼水平井采用膠凝酸分段酸化工藝，既能保證井眼完整，又能實現均勻布酸，最大限度地改善近井地帶儲層物性；酸液加入高效起泡劑，提高殘酸返排能力，改善殘酸返排不利的難題。

5)裸眼井施工工具規格多，應增加環形防噴器，便于井控；采用屏蔽暫堵或橋接暫堵技術，能極大程度降低管柱下入過程出現井涌井噴的風險。

參考文獻

[1] 孔凡群，張慶生，魏鯤鵬，等.普光高酸性氣田完井管柱設計[J].天然氣工業，2011，31(9)：76-78.

[2] 張慶生，吳曉東，魏風鈴，等.普光高含硫氣田采氣管柱的優選[J].天然氣工業，2009，29(6)：91-93.

[3] 石俊生，古小紅，王木樂，等.普光高含硫氣田裸眼水平井投產工藝技術[J].天然氣工業，2012，32(1)：71-74.

[4] 趙開良，吳永清，姚慧智，等.高含H₂S深層天然氣藏長井段射孔技術[J].測井技術，2010，34(4)：398-402.

[5] 中國石油化工集團公司.Q／SH 0021-2009川東北含硫化氫天然氣井修井作業推薦作法[S].北京：中國石化出版社，2009.

本文作者：唐宇祥 古小紅 楊廷玉 曹言光 董琴剛 王龍飛

作者單位：中國石化天然氣工程項目管理部工程技術處中國石化中原油田普光分公司天然氣技術管理部 中國石化中原油田分公司采油工程技術研究院
