摘　要：介紹聚乙烯燃?xì)夤艿缼鈮罕庾钄嘧鳂I(yè)的設備布置及關鍵設備，分析壓扁阻斷作業的控制要點。結合工程實例，對出現的問題及解決方法進行了探討。

關鍵詞：聚乙烯燃?xì)夤艿?span lang="EN-US">  壓扁阻斷  帶氣

Squeeze-off Technology of Polyethylene Gas Pipe

Abstract：The equipment layout and key equipment for squeeze·-off of polyethylene gas pipe are introduced．The control points of squeeze-off are analyzed．The problems and solutions are discussed with an engineering example．

Key words：polyethylene gas pipe；squeeze-off；operation with gas

聚乙烯(PE)燃?xì)夤艿涝诔鞘腥細夤芫W(wǎng)中的應日益廣泛，各種PE燃?xì)夤艿罁岆U(xiǎn)維護技術及設應運而生^[1]。PE管壓扁阻斷技術可實現在不停條件下，對PE燃?xì)夤艿肋M(jìn)行施工搶修，近年來得了推廣應用。本文對不停氣條件下聚乙烯燃?xì)夤軌罕庾钄嗉夹g(shù)進行探討。

1　壓扁阻斷作業設備布置及控割要點

①設備布置

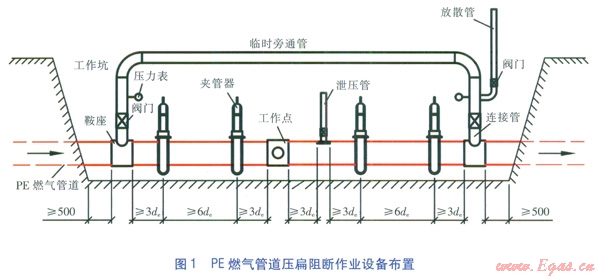

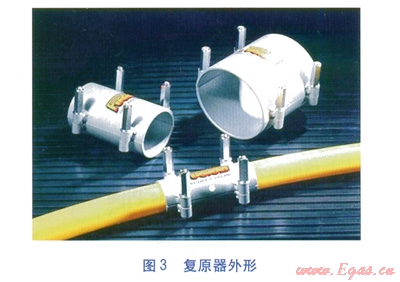

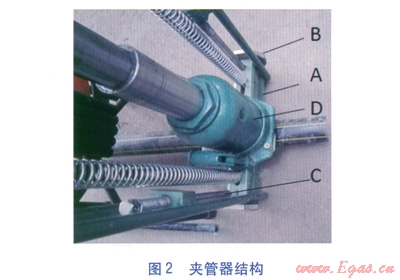

PE燃?xì)夤艿缐罕庾钄嘧鳂I(yè)設備布置見圖l，圖數值單位為mm，de代表PE管的公稱外徑。采用夾管器將PE燃?xì)夤艿缐罕庵敝凉艿纼?nèi)壁貼合，實現阻斷燃?xì)?，結合帶壓開孔技術加裝臨時旁通管，實施PE燃?xì)夤艿啦煌獾木S護、修復、更換、接管等作業。夾管器結構見圖2。為確保壓扁阻斷作業后不影響燃?xì)饬魍ǎ瑧?yīng)采用復原器及時恢復PE管的形狀，復圓器外形見圖3。夾管器主要包括4種裝置：A：夾具，由上下鋼質壓條組成，與PE管接觸面為弧面。B：限位塊，避免夾具對PE管過度擠壓造成損傷。C：止回裝置，防止壓扁阻斷作業過程中夾具的意外松脫。D：施力裝置，對夾具施加作用力，并控制夾管、松管速度，通常采用機械螺旋式、液壓式。PE管復圓器由上瓦片、下瓦片和4顆緊固螺栓組成，利用機械成型原理將實施壓扁阻斷作業后的PE管恢復原狀。依據PE管外徑不同，選取不同規格的復圓器。在采用復圓器恢復被壓扁PE管原狀時，應先清理管道表面，然后沿垂直于壓扁方向?qū)⑸舷峦咂惭b在被壓扁處，并逐漸擰緊緊固螺栓，待上下瓦片對接后保持30min再拆除復圓器。

②控制要點

a．環境溫度

聚乙烯是一種高分子材料，對溫度比較敏感，因此無論在施工還是使用中，均需關注溫度對PE管材性能的影響。環境溫度下降使得PE管的抗拉強度提高，抗沖擊強度下降，斷裂伸長率下降。因此，在環境溫度較低的情況下，夾管和松管的速度應適當降低。

b．靜電

在不停氣狀態下的PE管被夾扁過程中，截面積減小，燃?xì)饬魉偕仙?，干燥且攜帶懸浮粒子(或雜質)的氣流沖刷PE管易產生靜電。當操作人員接近時可能產生放電現象，雖然不會對人體造成傷害，但在不停氣狀態下的放電現象是非常危險的。因此，在進行壓扁阻斷作業前應確保PE燃?xì)夤艿烙?span lang="EN-US">  效接地。

根據文獻[2]PE燃?xì)夤艿赖慕拥胤椒椋河脤挾炔恍∮?span lang="EN-US">200mm的濕抹布將擬壓扁的PE管纏繞一周后兩邊下垂至濕潤的泥土上，并保證與泥土的接觸面不小于200mm×200mm。

c．PE管壓扁程度控制

GB l5558.1—2003《燃?xì)庥寐竦鼐垡蚁?span lang="EN-US">(PE)管道系統第一部分：管材》規定，當采用壓扁阻斷作業時，PE管材制造商應保證壓縮復原后的管材仍滿足靜液壓強度的要求，壓縮復原后管道性能試驗按照附錄F進行。

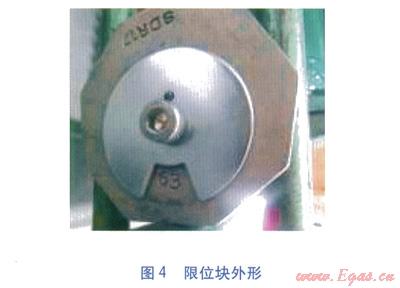

PE管過度擠壓易造成管材損傷，影響管道使用壽命，因此應在夾具的上下壓條之間設置限位塊(見圖4)，避免對PE管過度擠壓，保證壓扁復原后PE管材的各項性能指標仍能滿足要求。GB l5558.1—2003規定，當PE管公稱外徑小于等于250mm時，壓扁停止距離為兩倍管材壁厚的80％；當PE管公稱外徑大于250mm且小于等于630mm時，壓扁停止距離為兩倍管材壁厚的90％。

d．夾管、松管速度控制

夾管和松管速度的控制對壓扁阻斷作業非常重要，要有足夠的時間使PE管材吸收或釋放夾管、松管產生的應力，因此夾管、松管應低速進行。美國燃?xì)庋芯吭?span lang="EN-US">(Gas Research Institute)的研究發現，松管時最容易對PE管材造成破壞，尤其是厚壁PE管。在夾管作業時，當PE管壓扁至50％時，至少暫停1min；當壓扁至75％時，至少暫停1min；當PE管內壁即將相碰時，至少暫停1min。在松管作業時，當PE管內壁即將分開、松開至75％時、松開至50％時均至少暫停1min。

e．各種設備的間距要求

壓扁阻斷作業涉及的設備較多，加之夾扁影響區有一定長度，因此對各種設備的間距有一定要求(見圖l)，而且工作坑長度須滿足各種設備的間距要求。

f．二次壓扁阻斷的限制

由于PE管壓扁阻斷作業對PE管材性能有一定影響，在壓扁阻斷作業完成后，在壓扁位置兩側應粘貼警示標記，以明確標志該處曾經進行過壓扁阻斷作業。在粘貼警示標記的位置，嚴禁再次進行壓扁阻斷作業，以免降低PE管道壽命，甚至破壞PE管道。

2　工程應用中出現的問題

2.1　de110mm及以上PE管封堵作業

技術資料顯示，壓扁阻斷技術可適用于de400mm以下的PE管^[2-3]。但在實際工程中發現，對于de110mm及以上規格的PE管，夾管器不能實現有效阻斷，壓扁后存在微漏情況，特別是PE管的封堵作業。具體表現為：在對de110mm及以上規格的PE管進行不停氣封堵作業時，微漏燃?xì)庠诒粖A扁位置與電熔端帽一段的PE管內形成一定壓力，導致電熔焊接過程中電熔端帽出現位移，影響電熔焊接質量。為解決這一問題，可在電熔端帽前設置放散管。

2.2　壓扁處的明顯減薄

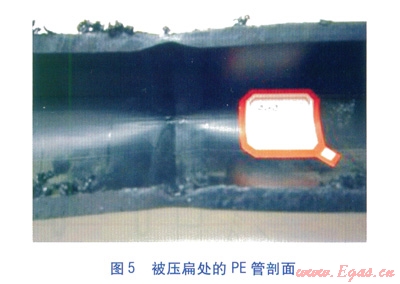

2011年1月，在對de63mm規格PE管進行壓扁阻斷作業過程中發現，PE管的復原情況不理想。隨即，我們對壓扁處PE管進行切割，發現PE管內壁損傷嚴重，壓扁處出現明顯減薄并出現裂紋，被壓扁處的PE管剖面見圖5。

造成壓扁處出現明顯減薄的原因?yàn)椋?span lang="EN-US">

①限位塊的選擇：由于現場操作人員未能正確選擇限位塊，導致對PE管過度擠壓造成損傷。因此，在作業過程中應嚴格按照操作規程，根據PE管外徑、壁厚選取對應的限位塊，防止對PE管的過度擠壓而造成損傷。

②夾具的清潔：在分析中我們發現，夾具壓條表面若沾有泥土，也易造成PE管的過度擠壓，特別是對于小管徑PE管。因此，在現場作業前必須清潔夾管器，特別是壓條與管道的接觸面。

③低溫環境下夾管、松管速度控制：該壓扁阻斷作業正處于成都市最冷的時段，室外溫度為0～5℃。若操作人員未按操作規程控制夾管、松管速度，也易造成壓扁處PE管的損壞。

結合分析結果，對限位塊的選擇、夾具的清潔、夾管和松管速度的控制進一步規范，再次選擇新位置進行壓扁阻斷作業，并對壓扁處PE管進行取樣檢查，壓扁處無明顯損傷痕跡，滿足要求。

參考文獻：

[1]趙霞，李光輝．聚乙烯燃?xì)夤艿缼翰煌膺B接[J]．煤氣與熱力，2010，30(8)：B21-B25．

[2]中國城市燃?xì)鈪f(xié)會．城鎮燃?xì)庠O(shè)施運行、維護和搶修安全技術規程實施指南[M]．北京：中國建筑工業出版社，2006：97-100．

[3]中國城市燃?xì)鈪f(xié)會．城鎮燃?xì)饩垡蚁┹斉湎到y(tǒng)[M]．北京：中國建筑工業出版社，2011：266-270．

本文作者：張正有

作者單位：成都城市燃?xì)庥邢挢?zé)任公司
