摘　要：燃氣用戶入戶安檢過程中對可燃氣體報警器聯動檢測存在登高作業風險，為了方便對居民和商業用戶進行報警器聯動檢測，研制出便攜式可燃氣體報警器聯動檢測儀。紹了該檢測儀的工作原理、技術參數、組成、使用范圍、使用方法。

關鍵詞：燃氣報警器  聯動檢測  可燃氣體報警器聯動檢測儀

Development of Linkage Detector for Portable Combustible Gas Alarm

Abstract：There is a climb risk for linkage detection of combustible gas alarm during gas user safety check．A linkage detector for portable combustible gas alarm is developed to facilitate the alarm linkage detection for residential and commercial users．The operation principle，technical parameters，composition，application scope and usage method of this deteetor are introduced.

Key words：gas alarm;linkage detection;linkage detector for portable combustible gas alarm

1　概述

隨著燃氣事業的高速發展，城市燃氣這一清潔能源已經進入到廣大戶居民及商業用戶，為改善市民生活條件和生活環境起到了積極的作用，但同時也會帶來一定的風險，如果發生燃氣泄漏事故，將造成人員傷亡和財產損失。為了及時發現燃氣泄漏并將泄漏量控制在最小范圍內，人們發明了可燃氣體報警器。可燃氣體報警器通過氣體傳感器探測周圍環境中的低濃度可燃氣體，通過采樣電路，將探測信號用模擬量或數字量傳遞給控制器或控制電路。當可燃氣體濃度超過控制器或控制電路中的設定值時，控制器通過執行器或執行電路發出報警信號或執行關閉燃氣閥門等動作。CJJ 51—2006《城鎮燃氣設施運行、維護和搶修安全技術規程》規定，居民用戶入戶安檢兩年不得少于一次。為了確保安全，許多城市每年入戶安檢一次，其中一項工作便是檢測報警器是否聯動有效。傳統的測試方法是將燃氣直接吹向報警器，由于報警器傳感器應用了半導體技術，對可燃氣體的感應靈敏度極高，在如此高濃度燃氣的作用下會損壞報警器中傳感器導致其失效。另外，根據報警器放置要求，報警器放置在距室內棚頂少于30cm處，這樣便給入戶檢測帶來困難。報警器檢測屬于登高作業，因而給工作人員帶來一定潛在的人身傷害的危險。因此，急需研發一種不損壞報警器元件，不用登高作業就可以檢測可燃氣體報警裝置是否正常的檢測儀器。

2　工作原理

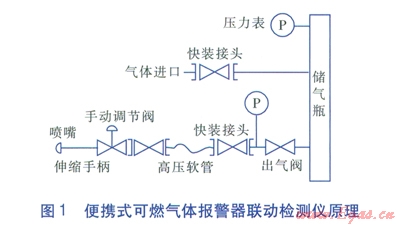

便攜式可燃氣體報警器聯動檢測儀是一種用于檢測可燃氣體報警器工作狀態的裝置，它可以用指定濃度的可燃氣體(以下簡稱標準氣體)對報警器進行檢測，這樣既能夠測試報警器的工作狀態是否正常，同時還不對傳感器等靈敏部件造成損壞，其原理見圖l。

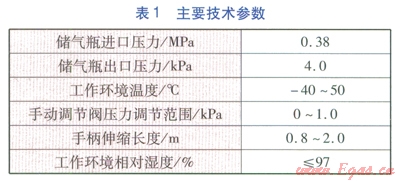

檢測儀的主要技術參數見表l。

檢測儀包括儲氣瓶、壓力表、出氣閥、快裝接頭、高壓軟管、伸縮手柄、手動調節閥、噴嘴。儲氣瓶采用壓力鋼瓶，設有標準氣體進口、標準氣體出口、壓力表。標準氣體出口處連接出氣閥，出口管道上設有壓力表。出氣閥上連接快裝接頭，快裝接頭的另一端連接高壓軟管，高壓軟管可通過快裝接頭快速安裝，高壓軟管的末端連接中空的伸縮手柄，伸縮手柄的端部連接噴嘴。伸縮手柄的長度可調，工作人員可以根據實際情況調整伸縮手柄的長度，進而調整噴嘴能夠達到的高度。伸縮手柄上設有手動調節閥，手動調節閥位于伸縮手柄的下端，即手握處，方便工作人員手動控制調節閥。

便攜式可燃氣體報警器聯動檢測儀能夠給燃氣報警裝置提供一個檢測氣源，儲氣瓶用于儲存事先配制好的標準氣體，在檢測時，工作人員只需將噴嘴對準燃氣報警裝置，再打開手動調節閥即可。當標準氣體在空氣中達到一定濃度時，燃氣報警器報警，電磁閥關閉，氣源切斷，證明報警器與電磁閥聯動正常，反之失效。該檢測儀采用長度可調的伸縮手柄，工作人員可以根據實際情況調整噴嘴能夠達到的高度，因而使用該檢測儀時，工作人員站在地面就可以對棚頂?shù)雀呶蝗細鈭缶鬟M行檢測。

由于我國成年男性和女性的平均身高分別為169.7cm和158.6cm，手臂長度約40cm，房屋高在3m左右，因此伸縮手柄選擇了可伸縮的不銹鋼管，最大伸長量可達2m。這樣站在地面就可以對棚頂?shù)雀呶粓缶鬟M行檢測，避免了登高引起的風險，方便了燃氣報警裝置的檢測。

3　使用范圍及方法

可用于檢測以天然氣、液化石油氣、人工煤氣為介質的可燃氣體報警器。便攜式可燃氣體報警器聯動檢測儀可用于燃氣居民用戶和工商業用戶的可燃氣體報警器的安全檢查。使用方法如下：

①在公司將制取的標準氣體充入儲氣瓶中。

②攜帶已經充裝好標準氣體的便攜式可燃氣體報警器聯動檢測儀到檢測現場，手動調節手柄的長度，使噴嘴恰好對準報警器的工作區域。

③打開儲氣瓶的出口閥門，快速按下手動調節閥按鍵進行噴氣，同時觀察報警器的報警及聯動情況，完成一次檢測過程。

4　應用情況

我公司應用該裝置對300個工商業和居民用戶進行例行安檢，其中有2戶存在著報警器和電磁閥不聯動的故障，及時發現了隱患，提升了燃氣企業的安全管理水平。

本文作者：齊曉忠  梁興

作者單位：中石油昆侖燃氣有限公司
