摘　要：浦鋼CRG管道3-程的CO均體積分?jǐn)?shù)達45.2％，大大超過GB50028-2006((城

鎮燃?xì)庠O(shè)計規范》對CO體積分?jǐn)?shù)的規定。采用FLUENT軟件模擬，以GB50028-2006規定的安全間距(即原安全間距)為參照，采取安全間距倍數修正的方法實現原安全間距的適用延續性。將原安全間距分別提高到2倍和4倍能滿足GB50028-2006對中毒和防火危害的防范。

關鍵詞：一氧化碳含量  燃?xì)夤艿?span lang="EN-US">  安全間距  計算流體動力學

Study on Safety Distance of Pipeline Carrying Gas wity High Content of CO

Abstract: The average V01UIne fraction of CO in CRG pipeline project of Pudong Steel Company is up to 452％．which is much higher than the requirement for volume fraction of CO specified in the Code扣r Design of City Gas Engineering(GB 50028—2006)．Using FLUENT software as simulation tool，refefred to the safety distance specified in the GB 50028-2006(hereafter referred to as original safety distance)，the expansion of applicability of the original safety distance is achieved by modifying its multiple．Increasing the original safety distance by two times or four times could meet the requirements for poisoning and fire prevention in the GB 50028-2006．

Key words: CO content；gas pipeline；safety distance；computational fluid dynamics

1　浦鋼CRG管道背景

1.1  項目概況

作為上海市2010年世博會配套搬遷項目，寶鋼集團上海浦東鋼鐵有限公司(以下簡稱浦鋼)將從浦東區搬遷至羅涇地區。為了最大限度利用能源，產生盡可能高的效益，提高集團整體能源供應的可靠性，寶鋼集團規劃建設一個貫穿浦鋼、寶鋼分公司、不銹鋼分公司、特殊鋼分公司及集團內其他企業的能源通廊。通過這一能源通廊，在集團內實現氧氣、氮?dú)?、氬氣、煤氣、蒸汽、氫氣等能源的資源共享、統一管理、統一調配。在該能源通廊中，浦鋼至寶鋼分公司的一條COREX(一種無焦煉鐵的熔融還原煉鐵工藝，原名KR法)煤氣管道(簡稱CRG管道)非常重要，將浦鋼多余的燃?xì)廨斔椭翆氫摲止荆渲袕S(chǎng)區外的管道將沿市政道路進行埋地敷設。

1.2　氣體參數

CRG是在COREX非高爐煉鐵反應時產生的氣體，屬于人工煤氣，沒計輸送壓力為0.2 MPa，標準狀態下的低熱值為8.231MJ／m³，其一氧化碳含量較高，氣體組成見表1。

目前，我國對非城鎮及城鎮的燃?xì)廨斔陀胁煌?guī)范要求，其中城鎮燃?xì)廨斔托璺?span lang="EN-US">GB50028-2006《城鎮燃?xì)庠O(shè)計規范》的要求，其對燃?xì)獾馁|(zhì)量有明確規定，要求人工煤氣符合GB／Tl3612-2006《人工煤氣》對CO體積分?jǐn)?shù)的限定，即CO體積分?jǐn)?shù)必須低于20％；而非城鎮燃?xì)廨斔蛣t需參照GB50251-2003《輸氣管道工程設計規范》，其對CO體積分?jǐn)?shù)雖無限制，但其不適用城鎮規劃區。

本工程中的CRG屬工業氣體，非城鎮居民生活使用，但廠區外的管道敷設必須途經市政道路，該段管道雖處遠郊且周邊規劃屬工業區，但畢竟涉及到市政及城鎮范疇，故本工程包含城鎮及非城鎮雙重屬性。城鎮燃?xì)庖?guī)范對管道的安全間距有嚴格規定，而非城鎮燃?xì)庖?guī)范無明確限定，考慮到輸氣安全性，仍應嚴格參照GB50028-2006《城鎮燃?xì)庠O(shè)計規范》。但本工程CRG中的C0體積分?jǐn)?shù)遠高于GB50028-2006的規定，故按照GB50028-2006規定的安全間距不能達到安全防護要求，因此本文對CRG管道的安全間距進行研究，以實現CRG的輸送仍能達到GB50028-2006規定的安全防護要求。

2　安全間距涉及的危害因素

筆者認為，本工程CRG埋地管道與周邊建構筑物及其他管道安全間距的確定主要控制3類危害：有毒氣體的中毒影響，與C0、H₂S濃度有關；可燃?xì)怏w的防火(爆)影響，與C0、H₂濃度有關；管道對周邊建構筑物的沉降影響及電塔設施對管道的雜散電流等影響，與輸氣各組分的濃度無關。

從以上3種危害因素看，與輸氣組分濃度無關的第3類因素可直接參照GB50028-2006規定的安全間距，而與輸氣組分濃度有關的前兩類因素需進一步研究。

2.1  中毒危害因素

H₂S是CRG的致毒組分之一，GB8789-88《職業性急性硫化氫中毒診斷標準及處理原則》規定，體積分?jǐn)?shù)為10×10^-6以下屬建議暴露濃度，體積分?jǐn)?shù)為(20～50)×10^-6屬允許暴露濃度，而體積分?jǐn)?shù)為100×10^-6屬立即危害人健康濃度，體積分?jǐn)?shù)為(500～700)×10^-6為立即致死濃度。本工程CRG中H₂S體積分?jǐn)?shù)為100×10^-6，脫硫處理后可降至20×10^-6，基本消除H₂S的中毒危害，故不予考慮。

C0是CRG的主要組分，也是主要的致毒組分。C0對人體毒性極大，一旦泄漏入空氣中，尚未達到爆炸下限時，人體早已中毒。為防止中毒致死，必須保證人體血液中碳氧血紅蛋白濃度在65％以下，因此，在相當長時間內吸入的空氣中C0體積分?jǐn)?shù)不能達到0.1％，但這一含量是理論極限，根據GB50028-2006的推薦，C0體積分?jǐn)?shù)不宜大于0.02％，因此研究考慮的C0中毒控制體積分?jǐn)?shù)為0.02％，即低于該含量均屬安全。，

2.2　防火(爆)危害因素

H₂是CRG的可燃組分之一，在4.0％～75.6％的爆炸極限范圍內均可燃，但H，密度極小，一旦泄漏將快速上升，不會在工程的管廊周邊橫向蔓延，且CRG的可燃組分中H₂體積分?jǐn)?shù)相對較小，故不予考慮。

C0是CRG的主要叮燃組分，在12.5％～74.0％的爆炸極限范圍內均可燃，且其密度與空氣相近，泄漏后較難快速散失，會混入地面空氣中產生橫向蔓延，因此研究考慮的C0防火控制體積分?jǐn)?shù)取其爆炸下限l2.5％，即低于該含量均屬安全。

綜上兩類危害因素，C0體積分?jǐn)?shù)是研究CRG管道安全間距的核心要素。

3　研究方法與手段

3.1  研究方法

以CRG泄漏為背景，并以CRG的泄漏量為依據進行安全間距的研究。本工程CRG主要有兩種輸氣工況：正常流量為4.0×10⁴m³／h及最大流量為26.6×10⁴m³／h。當管道遭受不可預計的外力影響時(如開挖破壞)，事故泄漏量將等于輸氣量(不計吹掃放散量)，管道也可能因局部腐蝕造成微量泄漏(設計時應采取安全措施嚴格杜絕)。因此，本研究將事故規模按泄漏量分為3個等級：微量泄漏、正常泄漏和最大泄漏。

由于泄漏將產生中毒及火災(爆炸)兩種不同的危害，故將C0的控制體積分?jǐn)?shù)按0.02％和12.5％分別計算，前者是人員C0中毒控制濃度，作為管道與居民建筑的安全間距判斷依據，后者為CO混合空氣的爆炸下限，作為管道與非居民建筑的安全間距判斷依據。因?yàn)楸竟こ讨苓厽o(wú)較高的建筑物，故中毒影響的濃度擴散高程取地上2m(考慮地面人員高度)至24m(考慮多層建筑)；管廊周邊為平地及低矮灌木(非深根植物)，如發生火災將由地面擴散，故防火影響的濃度擴散高程取地上1m。因此濃度控制的安全距離分別取上述3個高程處的

水平間距。

將C0控制體積分?jǐn)?shù)上限20％與本工程CRG中C0的最大體積分?jǐn)?shù)54％(從提高安全考慮不取平均體積分?jǐn)?shù))分別作為管道輸送氣體的C0體積分?jǐn)?shù)，對比兩者分別達到控制濃度高程時的水平間距，以確定C0體積分?jǐn)?shù)提高后所應達到的安全距離。

由于C0為主要危害源且GB50028-2006并未對其他氣體組分的安全間距加以限制，故僅改變C0體積分?jǐn)?shù)，其余氣體均視為惰性氣體，但需保證惰性氣體與C0的密度的和仍與CRG一致。另外，由于本工程設計管徑為DNl420mm，故破壞后的局部泄漏面積也較大(考慮土壤滲透阻力影響，應大于管道截面)，且多數情況下泄漏將沿地表縱向滲出，故泄漏區域設定為2m×2m的平面。

3.2　研究手段

采用FLUENT數值計算軟件來模擬C0體積分?jǐn)?shù)變化對安全間距的影響。FLUENT是美國FLU-ENT公司開發的基于有限元的CFD流場計算分析軟件，可模擬有重力條件下各種氣體組成的三維立體流場，在該領域占據世界領先地位。

FLUENT采用先建立空間模型，后設置計算參數的方法。建模可采用FLUENT附帶的GAMBIT建模子程序?qū)崿F(xiàn)，再調用至FLUENT主程序?qū)崿F(xiàn)參數賦值，并模擬計算。

4　軟件模擬

①空間模型

空間模型(見圖l)長200m、寬200m、高l00m，在200m×200m的平面中心設置1個2m×2m

×2m的小立方體作為泄漏源，小立方體上二表面與200m×200m的平面平齊。泄漏氣體從小立方體的下表面向z方向散發，以模擬埋地管道的泄漏。由于此空間模型存在坐標系的對稱性，故為減少FLUENT的計算量，取模型的1／4進行計算，其有限元網格致密度取1m。

②邊界條件

模擬的泄漏分別對應微量、正常和最大3種情況，并將泄漏流量換算為泄漏口的出口流速，設置流速邊界條件。正常及最大流量的對應流速分別為3m／s和20m／s，微量泄漏較難定義，將泄漏口的出口流速設為0.2m／s。泄漏氣體的溫度為20℃，環境大氣壓力為l01.325kPa。

③模擬結果及分析

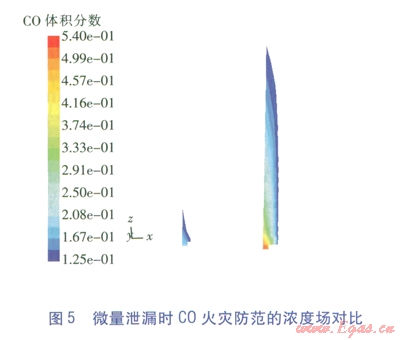

圖1中y=0的平面的模擬結果見圖2～7。各圖中，左側圖對應的CO初始體積分?jǐn)?shù)為20％，右側圖對應的C0初始體積分?jǐn)?shù)為54％。

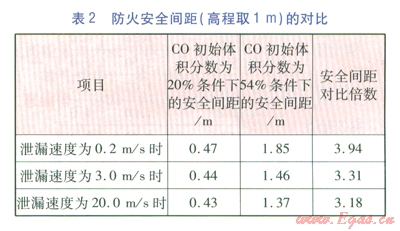

對不同高程的安全間距進行數據整理，得到表2、3。由表2、3可知，提高C0初始體積分?jǐn)?shù)后，安全防護范圍也增大了。從中毒危害看，將原安全間距(C0初始體積分?jǐn)?shù)為20％對應的安全間距)至少提高l.65倍后，能達到原安全間距防范中毒危害的要求，而將原安全間距至少提高3.94倍后，能達到原安全間距防范火災危害的要求?？梢?jiàn)，C0初始體積分?jǐn)?shù)提高對防火安全間距的影響更大。

FLUENT軟件雖具有很高的權威性，但該空間模型還較簡單。危害氣體源僅考慮CO，忽略其他氣體（如H₂）的影響。可通過理論擴散計算對微量泄漏工況進行驗證(無初速度和重力影響)。理論擴散計算得知，對微量泄漏，2m高程處，C0體積分?jǐn)?shù)達到0.02％時7C0初始體積分?jǐn)?shù)為54％的安全間距是初始體積分?jǐn)?shù)為20％的安全間距的1.64倍，該值與其2m高程時的模擬安全間距對比倍數l.65極為接近，故可充分表明軟件模擬的置信性。

④研究結論

綜合模擬結果可知，對于本工程中的CRG，建議將GB50028-2006規定的安全間距提高到2倍以滿足GB50028-2006對C0的中毒防范要求，將GB50028-2006規定的安全間距提高到4倍以滿足GB50028-2006對C0的火災防范要求。

GB 50028--2006規定的安全間距(中壓B)與本工程CRG管道研究推薦的安全間距對比見表4。

5　展望

本工程揭示了輸送特殊氣體時的規范滯后性。隨著循環經濟發展，越來越多的工業副產能源將得到開發利用，可能還將拓展至民用領域，但工業氣體不滿足城鎮燃?xì)庖?guī)范的適用條件，因此工程的實施推進很難。今后可能還會暴露出規范不適用與優化用能間的矛盾，因此急待修定甚至編制新規范，在確保安全的前提下，促進城市燃?xì)馀c社會的和諧發展。

軟件模擬雖實現了將原安全間距修正后用于本工程CRG管道，但有關專家對原安全間距防范中毒與火災危害的有效性提出質疑，因此本文僅僅是實現了標準的套用，并未驗證原安全間距的有效性，故此方面值得深入研究。

此外，確保安全間距后如何提高管道自身的設計安全也是針對特殊氣體的后續研究課題。本工程擬在管道沿線設置若干組C0檢測報警探頭及人員在線檢測巡護，以實時監控管道的運行安全，因此安全間距與其他防范措施如何有效結合也值得深入研究。

本研究雖采用重力場、三維模型且將事故流量及高程分類細化，但為提高運算效率，仍引入較多假設，如摻人隋性氣體、設定泄漏口幾何尺寸等，100m高程內未設置風力梯度，因而實際的事故工況異于軟件模擬工況，如風力較強時空間坐標系出現不對稱性，管道泄漏的氣體在地層內橫向滲透將影響泄漏范圍及出口流速等。

值得一提的是，火災防范時只將爆炸極限列為危害區間，這符合不發生明火時的氣體冷態擴散情況，但一旦發生燃燒，C0的濃度場將發生極大變化，還將產生對人員窒息的煙氣。FLUENT作為一款功能強大的軟件，也能模擬燃燒情況(俗稱熱態研究)，但這將大大增加參數設定的復雜性和計算過程冗時性，這是工程計算力求避免的，但應是理論研究的改進方向。

本文作者：孫永康，鐘怡

作者單位：上海燃?xì)夤こ淘O(shè)計研究有限公司，上海200070
