摘要：近年來安防視頻監控技術發展迅速，作為高危行業的燃氣行業引入安防視頻監控系統成為必然。本文結合燃氣行業的特點，針對安防視頻監控系統在燃氣行業的應用，從燃氣儲配站、瓶組站到客戶服務大廳，搶修車等各種應用領域，對安防視頻監控系統的結構組成和功能作用進行了詳細介紹。
關鍵詞：安防視頻監控；燃氣行業；安全
1 前言
安防視頻監控系統是近幾年來發展迅速的先進技術之一，它是一種防范能力較強的綜合系統，其核心內容為視頻監控系統。視頻監控以其直觀、準確、及時和信息內容豐富而廣泛應用于許多場合。早期主要應用于銀行、監獄等需要重點監視的單位和部門，隨著計算機、網絡以及圖像處理、傳輸技術的飛速發展，視頻監控系統正向各行各業多領域發展，面臨全民普及，工廠、商店、醫院、學校、公園等都已安裝了視頻監控系統。現在的視頻監控已經從原來的獨立單位監控走向公共場所監控，尤其是公安部聯合工信部發起建設的“天網工程”，極大的發揮了視頻監控的功能。
燃氣行業作為爆炸性高危行業，引入安防視頻監控系統是為必然。下面以惠州燃氣為例，對安防視頻監控系統的應用進行說明。
2 惠州燃氣現狀
近幾年來，隨著燃氣行業不斷的發展，許多地方的燃氣企業存在多種氣源，多種類型場站并存的局面?；葜萑細饽壳皳碛幸夯蜌鈨ε湔緝蓚€(橋西汽化站和汀北汽化站)、天然氣站兩個(數碼園LNG氣化站和巽寮LNG臨時氣站)和液化石油氣瓶組站兩個(長湖苑瓶組站和奧林匹克花同瓶組站)等。“西氣東輸二期”工程等天然氣高壓管線建成后，惠州燃氣還將規劃有天然氣門站、分輸站和調壓站等。隨著場站數量的增加，站點的分布距離也逐年擴大(數碼園LNG氣化站離市區20多km；巽寮LNG臨時氣站位于惠東縣巽寮鎮，距離市區100多km)，對企業安全生產的實時性管理帶來了一定的制約。同時根據相關主管部門的要求，需要對各場站的儲氣罐、氣化器等重大危險源進行實時監控。
同時，客戶服務中心大廳屬于公共場合，每天都有大量的人員流動，還有柜臺現金收費服務。盡管客戶服務人員一直在努力提高服務質量，仍小排除有部分用戶因性格較為急躁，在柜臺造成糾紛。如果能及時監控服務大廳的情況，并將有關情況記錄保存下來，就可以更好的保障客戶服務大廳正常的工作秩序，并能妥善、順利的處理用戶投訴問題了。
3 安防視頻臨控系統在忠州燃氣的應用
3.1 安防視頻監控系統概況
安防視頻監控系統是由場站周界防范系統、視頻監控系統和語音廣播系統組成的。在視頻監控系統提供24小時重大危險源視頻監控的同時，還可以借助紅外對射周界防范系統來提高場站的安全防盜能力，利用語音廣播系統增加監控中心和各場站現場的聯系。
視頻監控是安全防范系統的重要組成部分。近年來，隨著電子技術、多媒體技術以及網絡通信技術的飛速發展和廣泛應用，視頻監控技術也有了長足的發展。在經歷了第一代傳統閉路電視監控系統(Closed-Circuit Television，CCTV)后，目前最流行的是第二代數字式監控系統(Digital Video Recorder，DVR)，并已經發展到第二代基于網絡的數字視頻監控階段(即嵌入式視頻監控系統)。本文主要介紹數字式監控系統。
3.2 主要燃氣場站對安防視頻監控系統的應用
六個場站(包括數碼園LNG氣化站、橋西氣化站、江北氣化站、巽寮LNG臨時氣站、奧林匹克花園瓶組站和長湖苑瓶組站)獨立建設一套本地監控子系統。各場站子系統能夠獨立在本地單獨實現本地監控功能和管理功能，同時提供網絡傳輸接口將各個子系統的監控視頻圖像及報警信號上傳至遠程監控中心。遠程監控中心在網絡寬帶滿足的前提下可以瀏覽、控制、查詢、記錄各場站子系統的所有視頻面面資料，同時實現遠程監控中心與場站之間的語音廣播及語音對講。
各場站子系統包括視頻監控系統及周界防范報警系統兩個部分。視頻監控系統的前端采用一體化彩色智能攝像槍，全部配備云臺和紅外夜視燈等設備，均能實現24小時視頻監控。在夜間光線不足的條件下，畫面可由彩色自動轉為黑白，同時開啟紅外夜視燈補充照明，加強夜間視頻圖像的清晰度。通過云臺，每個監控點可以實現水平0-356°、垂直+6°～90°全方位監控，通過可變焦鏡頭視距可達100m以上。系統采用帶預置位的云臺控制解碼器，可以根據要求編制預置位編號，并在需要時輸入預置位編號使攝像槍立即轉向指定區域?？筛鶕?jù)要求設定有效的巡航路線監控場站不同范圍的重要監控區域。
表1 惠州燃氣安防視頻監控系統規模統計表
|
序號
|
場站名稱
|
監控點數量
|
周界紅外對射數量
|
監控服務主機
|
備注
|
|
1
|
數碼園LNG氣化站
|
6
|
20
|
8路視頻服務器一臺
|
占地面積約5萬平米
|
|
2
|
橋西氣化站
|
3
|
8
|
4路視頻服務器一臺
|
|
|
3
|
江北氣化站
|
4
|
10
|
4路視頻服務器一臺
|
|
|
4
|
巽寮LNG臨時氣站
|
2
|
6
|
4路視頻服務器一臺
|
位于100km外的惠東縣鼴寮鎮
|
|
5
|
奧林匹克花園瓶組站
|
2
|
5
|
4路視頻服務器一臺
|
電信3G網絡傳輸
|
|
6
|
長湖苑瓶組站
|
2
|
4
|
4路視頻服務器一臺
|
|
|
7
|
客戶服務中心
|
5
|
|
8路視頻服務器一臺
|
柜臺裝有拾音器
|
|
8
|
搶修車
|
1
|
|
4路視頻服務器一臺
|
車載系統，聯通3G
|
|
8
|
總部監控中心
|
|
|
遠程管理、瀏覽服務器、存儲服務器各一臺
|
位于公司總部
|
周界防范系統采用紅外對射探頭實現場站封閉保護，無形設防。紅外對射探頭安裝在場站四周圍墻上，當有外來非法入侵者穿越防區進入場站時，周界防范系統能夠準確、快速地將報警信號傳送至報警聯動主機，同時輸出聯動控制信號啟動相關聯動裝置。
上述兩個單獨的系統通過監控軟件平臺及報警聯動盒實現聯動，當有非法入侵報警信號時，報警聯動主機將報警信號分析處理后產生現場聲光報警，同時產生聯動控制信號提供給視頻監控主機，自動提起相關預置位轉動云臺到相應監控位置，進行實時的視頻監控和錄像，并可通過專用線路進行遠程報警信息上傳。
監控中心可以通過語音廣播系統對各場站進行定點喊話，可用于警示現場非法入侵者或其他現場緊急情況，也可用于氣站消防應急事故演練中的統一指揮。監控中心利用現場的拾音器對客戶服務大廳等特殊場所進行監聽。
3.3 特殊位置的選擇
客戶服務中心大廳設置5支攝像槍，主要監控服務大廳大門，交易柜臺、大客戶室及財務保險柜等區域的情況。在柜臺每個服務窗口上方安裝拾音器，對日常的業務辦理進行音視頻同步錄制。
在搶修車加裝車載視頻監控系統，可以對重大事故或特殊事故搶修搶險現場進行實時監視管理，便于搶險調度和指揮。同時，車載視頻監控系統可以充分發揮其機動性的特點，對過江管路施工、新建氣站置換、氣站消防應急事故演練等特殊事件進行現場視頻傳輸和錄制。車載視頻監控系統采用聯通3G的通訊網絡傳輸模式。

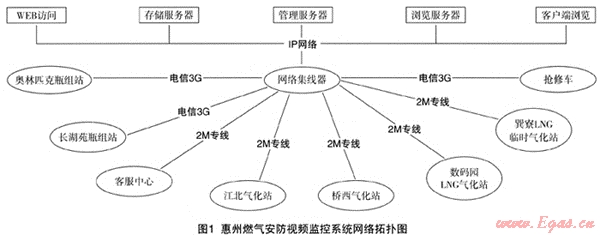

3.4 通訊方式的選擇
根據各場站的監控點數及分布位置情況，分別采取不同的通訊線路選擇，傳輸至公司總部監控中心。數碼同LNG氣化站、橋西氣化站江北氣化站和客戶服務中心結合辦公網絡，租用電信2M帶寬光纖專線，進行視頻數據的傳輸。
巽寮LNG臨時氣站因地處偏遠，經過與當?shù)仉娦挪块T商談，選用上行4M，下行2M的光纖專線，對視頻數據進行傳輸。
奧林匹花園瓶組站所處位置無有線通訊線路經過，便采用了電信的3G無線網絡作為視頻數據的傳輸模式。目前可以穩定傳輸兩路視頻畫面。
4 系統的特點和意義
燃氣場站多屬于防爆要求較高場所，為節省費用，可選擇普通攝像槍，通過調整安裝位置來達到監控目標的目的。如果必須在防爆區內安裝使用攝像槍，可選擇普通攝像槍加裝防爆套筒的方式處理，缺點是無法安裝云臺，只能同定使用。
通過一年多的使用，惠州燃氣安防視頻監控系統運行穩定，畫面顯示達到了預期效果，為企業的安全生產提供了有力保障，提高了企業的管理專業化、科學化水平。同時系統有力的加強了企業的安保工作，防止偷竊破壞等行為，對企業的安全保衛和防恐有積極的輔助作用。
5 結束語
安防視頻監控系統應用于燃氣行業，為燃氣企業提高管理水平，提高安全生產監管能力提供了一個十分有利的工具。同時對燃氣企業全面強化管理，推動技術進步具有顯著的促進作用。安防視頻臨控系統在燃氣企業監控調度系統中有著廣闊的應用和發展空間，結合SCADA系統、管網GIS系統、車輛監控系統，以及收費系統、OA、ERP、呼叫中心、燃氣表遠程抄表等系統，最終組成燃氣企業綜合管理信息系統。
參考文獻
1 羅世偉，左濤，鄒開耀.視頻監控系統原理及維護[M].北京：電子工業出版社，2007
2 金文光，程國卿.安防系統工程方案設計[M].西安：西安電子科技大學出版社，2006
(本文作者：吳兆鵬 惠州市城市燃氣發展有限公司 516003)
