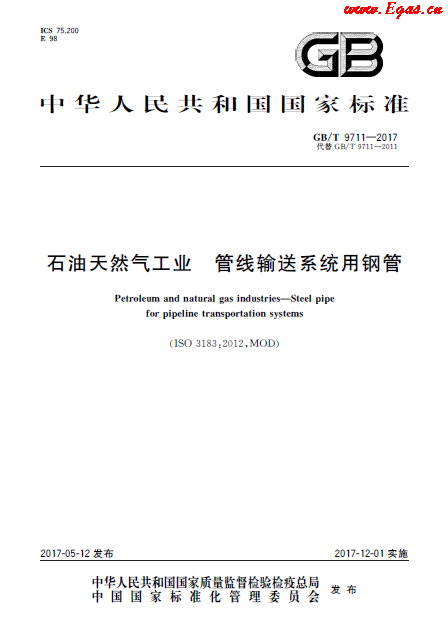

本標準代替GB/T9711—2011《石油天然氣工業 管線輸送系統用鋼管》。與GB/T9711—2011相比,除編輯性修改外,主要技術變化如下:

——在第2章2.1計量單位中增加購方應規定使用的單位制(SI制或US制),且一個合同、一個檢驗文件、一個標志只能采用規定的單個單位制表示數據。

——第3章:

1) 刪除SY/T6423 鋼管無損檢驗系列標準和失效ISO 無損檢驗標準等,增加引用ISO10893等鋼管NDT系列標準;

2) 刪除GB/T228等國家標準,用相應的ISO 和ASTM 等標準替代;

3) 增加引用APITR5T1缺欠名詞術語等規范性引用文件。

——第4章增加引用APITR5T1《缺欠術語》為基礎術語標準。還增加了母(鋼)帶MotherCoil等十多個術語。

——第5章增加COW、GMAW、MT、PT、SAW、SMAW、UT七個焊接、無損檢測的縮略語。

——在第6章鋼管等級、鋼級和可接受的交貨狀態表中增加適于無縫管的鋼級L625Q/X90Q 和L690Q/X100Q,并在與力學性能對應的標準正文中增加相應內容。

——在第7章由購方提供的信息:

● 7.2b)中增加:

1) 產品分析方法(見10.2.4.1);

2) D ≥508mm(20.000in)鋼管直徑測量的替代方法(見10.2.8.1);

3) 對接鋼管焊接類型(見A.1.1);

4) IQI的替代類型(見E.4.3.1)。

● 7.2c)中增加:

1) 由2或3根短管對接而成的長度為12m 和24m 的對接鋼管所占比率;

2) 多鋼級鋼管標志;

3) 電焊(EW)焊縫靜水壓試驗后的無損檢測;

4) 冷擴徑鋼管的具體擴徑方式(水壓或機械);

5) 在按附錄G訂購輸氣管線用鋼級不低于L485/X70抗延性斷裂擴展的PSL2鋼管時,購方宜規定原料的晶粒度、帶狀組織和夾雜物的具體要求。

● 7.2c)中刪除:

1) 酸性服役條件鋼管用鋼帶和鋼板分層或機械損傷的超聲波檢驗;

2) 酸性服役條件帶有鋼帶/鋼板對頭焊縫的螺旋焊鋼管的交付和無損檢驗;

3) 酸性和海洋服役條件鋼管硬度試驗和硬度偏差的協議要求。

——在第8章鋼管制造中增加:

1) 在按附錄G訂購輸氣管線用強度級別不低于L485/X70抗延性斷裂擴展的PSL2鋼管時,購方宜規定原料的晶粒度、帶狀組織和夾雜物的具體要求(含驗收極限和方法);

2) 非擴徑及擴徑埋弧焊(SAW)和組合焊(COW)鋼管要求確認的工序;

3) 對鋼帶與鋼板制造商的文件化質量管理體系要求(8.3.1);

4) 結合鋼包精煉工藝的平爐煉鋼法

5) 在可接受制造工藝和產品規范水平(表2)的PSL2鋼管鋼級下增加“>L690/X100~L830/X120”鋼級分欄;

6) 對制管所用原材料在軋制過程中的重要變素(例如重新加熱、軋制和冷卻溫度、時間與公差。)進行定義,并增加其允許變化范圍的控制要求。

———在第9章驗收極限中:

1) 修改(減小)L245/B、L290/X42、L320/X46的三個鋼級的PSL2鋼管抗拉強度上限為655MPa;

2) 增加當DWT試驗出現異常斷口時,推薦按附錄M 對斷口進行評定;

3) 修改部分尺寸范圍的鋼管外徑和不圓度偏差、以及鋼管內錐角要求。

———在第10章檢驗中:

1) 修改PSL1和PSL2鋼管部分試驗的檢驗頻次;

2) 修改CVN 試樣缺口位置;

3) 增加千分尺、橢圓規或坐標測量器作為測量直徑的工具;

4) 增加對接鋼管的稱重要求。

———在第11章標志中增加多鋼級鋼管標志、螺紋標識和證明和鋼管加工廠標志。

———在第14章鋼管裝載中增加參考標準APIRP5LT 管線鋼管卡車運輸推薦作法。

———刪除資料性附錄L鋼牌號。

———刪除資料性附錄M GB/T9711與其源文件間的對應術語。

———增加資料性附錄,提供有對應關系的國內外標準對照。

———增加資料性附錄,提出DWT試驗異常斷口評價推薦作法。

本標準使用重新起草法修改采用ISO3183:2012《石油天然氣工業 管線輸送系統用鋼管》。

本標準與ISO3183:2012相比,標準結構有如下變化:

———附錄結構有部分刪減和增加,以適應國內實際需要。

a) 刪除了與我國鋼管制造檢驗和使用無關的ISO 前言、附錄L、附錄M、附錄N、附錄O 和附錄P;

b) 增加了新附錄L國內外標準對照表、新附錄M 落錘撕裂(DWT)試驗異常斷口評價推薦作法和新附錄N 本標準與ISO3183:2012的技術性差異及其原因。

本標準與ISO3183:2012相比存在技術性差異,附錄N 中給出了相應技術性差異及其原因的一覽表。

本 標準還做了下列編輯性修改:

———刪除2.1計量單位中與本標準主題內容無關的第2段“對于用SI單位表示的數據,逗號用作小數的分隔,空格作為千位數的分隔。對于用USC單位表示的數據,小點(線上)用作小數的分隔,空格用作千位數的分隔”,用小數點代替ISO3183原文數字中的逗號‘,’。

———刪除規范性引用文件ISO5173 金屬材料焊縫破壞性試驗 彎曲試驗和EN10168 鋼產品檢驗文件 信息和描述表,刪除原因為標準正文中并未提及該兩項標準。

———刪除附錄N 和附錄O 兩項空置附錄,刪除原因為附錄只有編號沒有具體內容。
