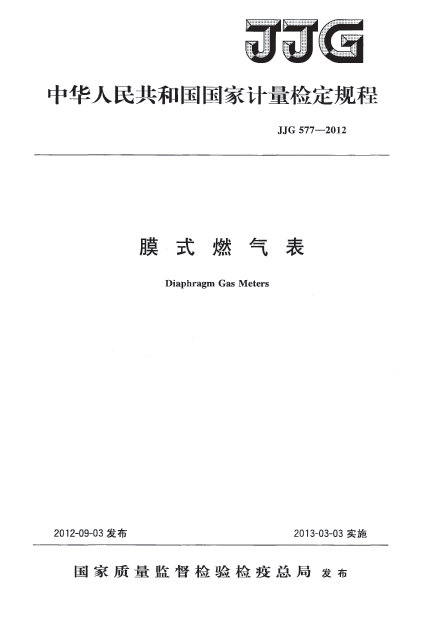

膜式燃氣表檢定規程577-2012(計量檢定規程）

摘要

膜式燃氣表JJG577-2012(計量檢定規程）

4概述
4.1原理和結構
燃氣表屬于容積式氣體流量計，它采用柔性膜片計量室方式來測量氣體體積流量。
在壓力差的作用下，燃氣經分配閥交替進入計量室，充滿后排向出氣口，同時推動計量室內的柔性膜片作往復式運動，通過轉換機構將這- -充氣、排氣的循環過程轉換成相應的氣體體積流量，再通過傳動機構傳遞到計數器,完成燃氣累積計量功能。
基表主要由外殼、膜片計量室、分配閥、連桿機構、防止逆轉裝置、傳動機構和計數器等部件組成。
4.1.1防止逆轉裝置
燃氣表應裝有防止逆轉的裝置，當氣體流人方向與規定流向相反時，燃氣表應能停止計量或者不能逆向計數。燃氣表應能承受意外反向流而不致造成正向流計量性能發生改變。
4.1.2附加裝置
附加裝置是在基表上附加的可以實現相應功能的裝置。允許在基表上裝有預付費裝置、脈沖發生器、工商業表二次裝置等實現某些功能的附加裝置，但是不能影響燃氣表的計量性能。
4.2用途
燃氣表主要用于計量燃氣的累積體積流量，大量應用在民用及工商業的燃氣計量場合.
