燃氣用具連接用不銹鋼波紋軟管國標/T 41317-2022

摘要

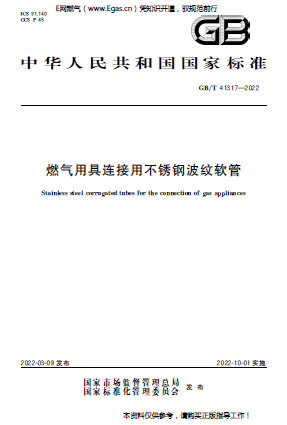

燃氣用具連接用不銹鋼波紋軟管GB/T 41317-2022

燃氣用具連接用不銹鋼波紋軟管GB/T 41317-2022：本文件規定了使用GB/T 13611規定的城鎮燃氣的燃氣用具連接用不銹鋼波紋軟管的分類、規格和型號，要求,試驗方法，檢驗規則以及標志、包裝、運輸和貯存。
本文件適用于公稱尺寸不大于DN32,最大工作壓力0.01 MPa,與燃氣燃燒器具或燃氣設備相連接的不銹鋼波紋軟管。
4.1.1 軟管按連接特性分類如下:
a) 普通型軟管:僅連接固定式燃氣燃燒器具或燃氣設備的軟管,代號RLB;
b)超柔型軟管:可連接移動式或固定式燃氣燃燒器具或燃氣設備的軟管,代號CRLB。
4.1.2 軟管按用途分類如下:
a) 燃氣灶具連接用軟管:代號為Z;
b) 燃氣表連接用軟管:代號為B;
c) 燃氣熱水器連接用軟管:代號為R;
d) 其他類燃氣用具連接用軟管:代號為Q。
4.1.3 軟管按波紋形狀分類如下:
a) 螺旋形波紋管:波紋呈螺旋狀,代號為L;
b)環形波紋管:波紋呈閉合圓環狀,代號為H。
4.2.1 軟管按公稱尺寸分為DN10、DN15、DN20、DN25.DN32。
4.2.2燃氣灶具連接用軟管長度尺寸宜為500 mm.800 mm.1 000 mm.1 500 mm.2 000 mm;燃氣表和燃氣熱水器連接用軟管長度尺寸宜為200 mm、300 mm、500 mm.800 mm。
