近年來，在我國國民經濟持續高速發展的同時，環境問題也日益突出，大氣污染已成為我國社會經濟進一步發展的制約因素。節能減排、保護環境是我國制定的基本國策。天然氣作為公認的清潔能源，其利用將會在改善環境質量、調整能源結構等方面具有顯著的效益，但由于輸氣管線和氣源地的影響，國內還有很多中小城市尚未普及使用天然氣。下面介紹LNG氣化站與CNC減壓站結合供氣模式在湖北咸寧市的應用。
2 供氣運行模式的選擇
2.1 咸寧市燃?xì)猬F(xiàn)狀
    咸寧市城市燃?xì)馐聵I(yè)起步較晚，上世紀80年代～90年代以LPG瓶裝供氣為主，2005年以后管道天然氣開始逐漸代替LPG成為城市燃?xì)鈿庠?。前期開發用戶較少，而且多為居民用戶，首先設計的是LNG氣化站，可以保證連續供氣，但供氣能力不大；隨著市場的開發，用戶逐漸增多，也開發了一些用氣量相對較小的工業用戶，單純的LNG供氣已經不能滿足需要，鑒于咸寧市離我國較大的輸氣管道較遠，發展為LNG氣化站與CNG減壓站相結合方式為咸寧供氣，即CNG減壓站作為主要供氣源為城區管網和工業用戶供氣，LNG氣化站由于供氣負荷和成本原因作為應急調峰使用，此種供氣方式能滿足目前現有用戶的供氣要求。
    咸寧市城市燃?xì)廨斉湎到y(tǒng)均采用中、低壓兩級管道系統。至2009年，咸寧市共建有中壓燃?xì)夤芫W(wǎng)106.5km，低壓庭院管道51.4km。管道幾乎覆蓋城區所有主要街道、工業區。2010年，城區管道天然氣用戶約14800余戶，商業用戶有42家，工業用戶3家。最大日用氣量為40000Nm3、最大小時高峰用氣流量2500Nm3。
2.2 LNG和CNG氣源
    咸寧LNG氣化站的氣源地較遠，從新疆、內蒙、寧夏等地通過槽車運輸，其運輸周期較長，發車需要調度提前與LNG供應單位預約，其運輸時間長短直接影響應急調峰的供氣能力。LNG氣化站供氣量的多少受CNG站卸氣量、城市管網用氣量的影響。在正常情況下，CNG站的穩定供氣就能夠滿足用戶的使用。
    CNG減壓站距管輸氣的CNG加氣站約80km，通過橇車將壓縮天然氣運往CNG減壓站，站內有3輛車頭5輛橇裝槽罐車不間斷的循環拖氣供給減壓站為管網不斷補充天然氣，特殊情況還可以增加車頭和橇車來增加接氣量，其優點是運輸時間短，成本低，靈活性高。
2.3 兩站供應圖及運行條件

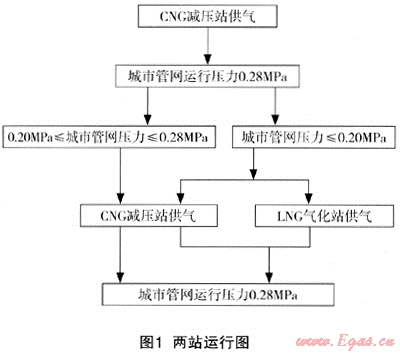

LNG氣化站與CNG減壓站配合供氣運行圖如圖1。

    由于兩站相隔距離較遠，為此咸寧燃?xì)夤境闪⒘苏{(diào)度中心，監測城區各點壓力流量狀況，協調調度兩站供氣。城區管道壓力狀況可通過兩站設置的城區管道壓力監測點及巡線人員在各調壓設備讀取的壓力值來判斷，并根據壓力狀況來協調兩站的均衡供氣。
    下面用一個實例來說明運行圖在緊急情況下的使用。2009年冬季受全國氣源緊張的影響，CNG站氣量受到一定限制，由原來的30000m3/天降為15000m3/天，情況嚴重時下降到1O000m3/天，在這種情況下LNG的作用就明顯發揮出來。LNG日最大供氣量19000m3，可有效彌補氣源缺口，但我們這里需要注意的是早、中、晚三個城市用氣高峰的調節。首先，根據咸寧用戶情況，保證管網壓力最低保持在0.12MPa以上就可以穩定用戶用氣；第二，高峰期時完全使用LNG是不能滿足需求的；第三，CNG在高峰期時必須留有充足的氣源以保證管壓。例如，某一天CNG站日拖氣量為11000m3左右約為3車氣，LNG氣源不受限制，此時LNG就得以最大負荷800m3/h的瞬時流量全天候供氣，CNG則用1車約為3700m3的氣量使用適當流量卸氣將管網壓力維持在略高于0.12MPa，在中午11:30左右的用氣高峰期到來之時CNG橇車完全打開以大流量供氣穩定管網壓力，同時與大能耗單位協商使其避開高峰用氣，以上方式就能很好的穩定高峰用氣時段的用氣需求。晚上高峰用氣方式與中午供氣方式類似?？傊?，根據兩站氣源、最大供氣量、用戶最低使用壓力等情況，對兩站做出合理的調控就能滿足咸寧供氣要求。
3 LNG氣化站與CNG減壓站工藝流程

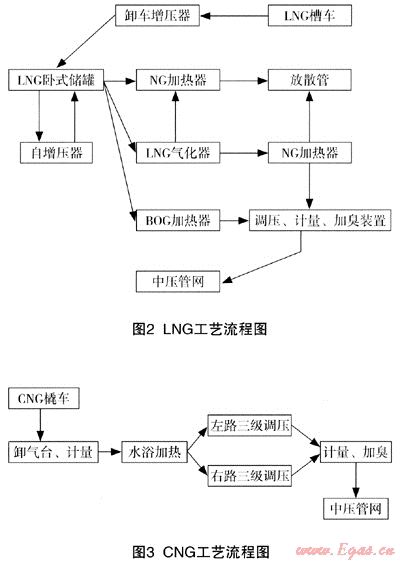

咸寧LNG氣化站建有40m3和25m3臥式LNG儲罐各1臺，儲存量約為40000Nm3，最大供氣負荷為800m3/h。其工藝流程如下圖2：
咸寧CNG減壓站是將橇車車載約為20MPa的壓縮天然氣，經過調壓橇的三級調壓，將壓力調制管網壓力0.28MPa，最大供氣負荷為2000m3/h。其工藝流程如下圖3：

4 LNG氣化站與CNG減壓站的運行
4.1 LNG氣化站的運行
    咸寧站的兩個儲罐均為雙層中間抽真空，珠光砂填料。一般LNG儲罐隨著使用年限的增長，儲罐真空度會逐漸降低，這勢必影響到LNG液體的儲存，導致LNG液化天然氣日蒸發率升高，從而頻繁的排出BOG(低溫蒸發天然氣)，如果氣化站沒有再液化裝置，這些氣體必須進入城市天然氣管網，在CNG供氣充足的情況下，可視為對LNG的浪費。咸寧LNG站配有專門的真空測試儀，半年一次對儲罐真空度進行測試，同時可以根據BOG日產生量的多少判斷儲罐真空度的情況，做到及時對儲罐抽真空。
    目前，我國的LNG儲罐有立式也有臥式，立式儲罐由于氣液接觸面小，蒸發率相對較低，占地少，但維護不方便；臥式儲罐蒸發率較大些，占地大，但運行維護方便。兩種方式各有長處，選儲罐時也可根據實際情況選用。咸寧LNG站選用的為臥式儲罐，優點是維護方便和通過利用地形的優勢整體升高儲罐地勢增加其對管網壓力，能在較小的罐壓下將罐內余液排盡，輸入中壓管網中。
    LNG的進液需要特別注意如下內容：如果儲罐原有的液用完，并且長時間沒有使用，那么再進液時就要特別注意預冷，預冷時間要足夠長，采用下進液將儲罐預冷至BOG產生量明顯減少時達到預冷效果，充分的預冷是保障進液安全、順利的關鍵；另外，如果儲罐真空度下降而進液時來不及抽真空的話，除了充分預冷還可以打開儲罐和城區管道的連接閥門，讓儲罐給管網供氣，這樣可以充分降壓，并保證壓力不會上升過快，便于進液順利。進液的同時要同時觀察管網壓力，因為進液時為給儲罐降壓BOG在不斷排入管網，但此時CNG也在供氣，由于輸入量的增多在管網用氣量不多的情況下，極易導致管網壓力超過供氣壓力，引起事故發生。因此，在進液時要與CNG站保持緊密聯系，及時調控好CNG站瞬時輸入量，最好控制管網壓力稍低于日常供氣壓力，以便于使LNG儲罐的壓力降至理想罐壓。
    據咸寧實際情況，LNG的使用時間大部分在供氣相對緊張的冬季，站內選用的是空浴式氣化器，由于其低溫的特性，加之氣溫較低，如果要求調峰流量較大時，很可能出口天然氣溫度達不到要求，因此，站內添加水浴加熱器，將LNG經空浴氣化器后再經過水浴加熱，以保障出口溫度不至于過低而損傷管道及設備。
    LNG儲存壓力很低(一般壓力小于0.6MPa)，儲罐的設計壓力只為0.8MPa，因此，需要時時監測儲罐壓力情況，以免發生安全閥起跳或者儲罐破裂液體泄漏事故。LNG儲存應特別注意預防翻滾現象，預防翻滾最重要的步驟就是加強對儲罐液位波動的監督，當波動量較大時及時打開BOG減壓閥，排出BOG，做到提前發現，預防壓力過高引發安全事故。咸寧LNG氣化站同時采用了現國內較為先進的SCADA系統，可以及時準確的掌握現場數據，做到及時調控，保證設備運行供氣的安全。
4.2 CNG減壓站的運行
    CNG減壓站運行中輸入天然氣壓力很高，危險性也較大，其作為主供氣點，因此，安全系統如安全閥的靈活性，緊急切斷可靠性尤為重要。經常檢查設備，多維護可以給設備運行提供可靠保障，同時調壓器的備用部件要準備充分，以備不時之需。
    CNG供氣過程屬于減壓過程，將橇車20MPa的壓力降為0.28MPa和流量很大時都需要吸收大量的熱量，此時調壓管道極易瞬間結冰，容易造成管內冰堵和管道防銹保護層破壞。咸寧站所運用的是水浴加熱，兩臺全自動控溫鍋爐對水浴不間斷的循環加熱將一調二調前管道內的天然氣經過水浴加熱后調壓，運用此種方法可有效防止管道結冰。為了方便實時對運行數據監控，該站采用了現國內較為先進的SCADA系統，可以及時準確的掌握現場數據，做到及時調控，保證設備運行供氣的安全。
    從下面實例來講解上述操作過程中需要注意的兩個問題。一是換車時高壓減壓輸氣和超過1000m3/h以上的高流量，二是高峰用氣時超過1000m3/h以上的高流量。解決這兩個問題的關鍵在于前述提到的水浴加熱系統和監控系統。換車時壓力為1.0MPa，在此供氣壓力下瞬時流量是不能滿足管網使用流量，因此，管網壓力會下降至0.22MPaT左右，此時換車瞬時流量就會達到1500m3/h左右，在這種情況下管內溫度會迅速下降，若不采取措施就會導致冰堵。咸寧站所采用的措施是在換車前10min通過全自動控溫鍋爐將循環水溫度調控到45℃左右，換車后該水浴溫度就對一級和二級調壓器前端管內氣體先加熱后調壓，同時注意監控臺調壓后的出口溫度不能低于20%，這樣就可以有效控制冰堵情況。在高峰時段的大流量需將循環水溫升高至45℃左右(即設定鍋爐加熱溫度為45℃)觀察調壓出口溫度在20%以上，若還不能滿足出口溫度再適當調高水浴溫度，這樣就能有效防止冰堵。
    高壓減壓運行極易對設備造成損壞，為避免因設備損壞而影響供氣。咸寧CNG站使用兩路三級調壓系統，一備一用循環使用保證持續性供氣。同時，計量采用的是雙計量表，有效避免了因一計量表損壞致使無法計量的情況。加臭系統使用全自動加臭裝置，根據瞬時流量的大小控制加臭量，能夠有效按照標準要求控制加臭量。
5 LNG氣化站與CNG減壓站維護
維護工作是指為保障場站燃?xì)庠O(shè)施的正常運行，預防事故發生所進行的檢查、維修、保養等工作。咸寧站主要有以下維護關鍵點：
    工藝設備維護保養實行專機、專區負責制，做到臺臺設備、條條管道、個個閥門、塊塊儀表都有負責人。對本崗位設備要做到“四懂”(懂結構、懂原理、懂性能、懂用途)、“三會”(會操作、會維護保養、會排出故障)。配備足夠的備用設備、備品備件，定期保養設備，更換設備易損部件，做到設備無故障運行。設備潤滑要做到“五定”(定人加油、定點給油、定質選油、定時換油、定量用油)。備用設備要定期切換，做好記錄，并做到“四防”(防潮、防凍、防塵、防腐蝕)。掌握場站動、靜密封點分布情況，及時堵漏，泄漏率不高于0.45%。站內特種設備應按國家相關檢定規程進行檢和性能測試，無法正常工作時，應及時維修或更換。儀表、安全閥、計量等設備應按照國家各類檢定規程的要求進行檢定。定期檢查場站內的燃?xì)夤艿?、高壓膠管及儲氣場地的靜電連接線，保持完好有效。電氣設備接頭牢同，絕緣良好，保險裝置合格，正常并具備良好的接地，接地電阻應符合設計要求。站內發電機維護。開機前，檢查發電機外觀，有無漏油等異常情況；檢查油量是否滿足要求；檢查漏電保護和接地是否正常；及時填寫記錄?？扇?xì)怏w檢測報警裝置中的氣敏傳感器應根據使用年限及時予以更換；應定期對可燃?xì)怏w檢測報警裝置進行試驗，觀察報警情況和穩定值，不滿足性能要求時，應及時處理，并做好記錄。
    日常維護工作除上述內容外還應主要檢查：連接部位、可動部件、顯示部位和控制按鈕、故障燈、檢測器防爆密封件和緊固件、檢測器部件是否堵塞、檢測器防水罩等的情況。定期檢查、維修、保養各類消防設施，及時消除不安全隱患；每月對消防器材的數量、質量及有效情況進行檢查；各種消防水泵結合器每半年定期檢查一次；消防水泵結合器密封件老化后應及時更換。加臭裝置應定期更換加臭泵機油，防止臭劑混入機油內時間過長損壞機件；檢查儲罐連接管、高壓管道之間連接處密封是否完好，對泄露處進行緊固密封處理；當臭劑儲罐液面計液面過低時，應及時添加臭劑，保證正常運行。定期對伴熱系統進行檢測。
6 結論
    LNG氣化站工藝較為復雜，供氣成本較高，但氣化比例大存儲方便，其調峰性好；CNG減壓站其工藝流程簡單，便于操作且成本較低。咸寧燃?xì)夤揪C合考慮兩者特點，采用以CNG減壓站供氣與LNG汽化站調峰相結合的供氣方式充分利用了兩者的優點。此供氣方式特別適用于用氣量不大、用氣均勻性差的中小城市，值得在其他各中小城市推廣。兩站負荷及負荷比應根據實際用氣情況設計；在考慮選擇此種結合方式時必須考慮CNG站不能離氣源地過遠，路程過遠增加了橇車運輸不安全因素及發生事故調峰概率，也增加了運營成本。
