摘要：在天然氣長輸管道停氣換管作業中，常常會遇到因管道帶磁而無法正常施焊的情況，既影響焊口質量，又耽誤施工時間。為此，分析歸納總結出了導致管道焊口帶磁的原因：①管道檢測工藝的影響；②制管工藝的影響；③環境的影響；④管道安裝過程的影響；⑤管內介質的影響。進而分析了管道焊口帶磁對管道焊接的影響：根焊時會出現焊接電弧，產生磁偏吹，干擾電弧穩定性，容易產生焊接缺陷。最后從管道消磁的基本理論入手，結合管道消磁工作的實際經驗，提出了5種管道消磁方法：①繞線組法；②采用專業消磁設備法；③升溫法；④搭橋法；⑤清洗法。研究成果對類似情況有較好的指導作用。
關鍵詞：天然氣管道；停氣換管作業；管道焊接；根焊；管道焊口帶磁；管道消磁；電??；磁偏吹
1 長輸天然氣管道焊口帶磁的產生原因
導致長輸天然氣管道碰口作業焊口帶磁的原因較復雜[1]，根據對多個施工現場的調查分析，管道焊口帶磁的主要原因如下：
1.1 管道檢測工藝的影響

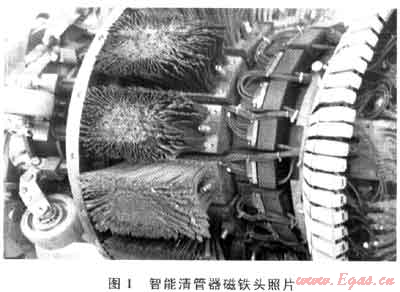

近年來，長輸天然氣管道加強了在役檢測，廣泛采用了數字化的智能清管器，與傳統的“投球”清管后再進行無損檢測作業相比，使用智能清管器具有開挖面積小、融清潔與診斷為一體的優勢，但在實施智能清管作業過程中，受清管器發射的磁場波影響，管道帶磁情況較為嚴重。智能清管器磁鐵頭(其示意圖如圖1所示)在清管作業過程中，由鐵毛刷下端的磁鐵塊不斷向管內壁發出磁場波，導致管道帶磁。北方某公稱直徑1016mm的天然氣輸氣管道受此影響，導致?lián)Q管碰口施工中無法正常進行根焊作業。
1.2 制管工藝的影響
此種情況一般出現在大口徑螺旋焊縫管道上，該類管道在出廠前對螺旋焊縫進行了無損探傷，采用磁粉滲透法對管道螺旋焊縫進行檢測會使管道磁化，檢測完畢后，雖然進行了退磁處理，但部分管材仍然會有微弱磁性存留下來。四川某公稱直徑813mm長輸天然氣管道的施工現場，37根新螺旋焊縫鋼管出現此類情況。
1.3 環境的影響
長輸管道建設時，通常會在施工現場選擇1處或多處地點存放管材。管材在堆放時間內，不可避免地受到地球磁場、電磁鐵磁場和電機永久磁鐵磁場等諸多因素的影響，在某些地區管材還會受到鐵道、機場等環境的影響。如某站公稱直徑108mm的旁通管道更換作業過程中，受附近機場環境的影響，更換管道三通進行根焊時，管道帶磁，延長了施工周期。
1.4 管道安裝過程的影響
管道安裝時，要采用磨光機對管口進行打磨，強摩擦?xí)鹌驴趲Т?；焊口采用中頻加熱處理時，其加熱過程會導致管內充磁。在這些作業停止后，仍有殘留磁性留在管口端面。如某管道改線碰口作業中，因長時間對管口進行打磨，導致順氣流11點鐘方向根焊過程中出現焊口帶磁情況。
1.5 管內介質的影響
長輸天然氣管道中通常會有鐵銹粉，其中含有的四氧化三鐵容易受地理磁場影響而磁化管道(如重慶氣礦某輸氣干線)；管內介質以湍流狀流動、速度較快時，易導致渦流產生，而渦流會導致磁性產生；管內介質高速流動時，與管內壁會發生摩擦，生產的大量靜電會導致產生磁場。
2 管道焊口帶磁對焊接的影響
在長輸天然氣管道的換管碰口作業過程中，經常遇到管道焊口帶磁現象，具體表現為：在根焊時，出現焊接電弧，產生磁偏吹，干擾電弧穩定性，容易產生焊接缺陷[2]。特別是采用氬弧焊進行根焊時，坡口邊緣的強烈磁性會吸引焊絲，產生顫震或粘連，致使無法正常運條施焊，給根焊作業帶來以下影響。
1) 采用氬弧焊進行根焊時，呈現大量飛濺，聲音異常(雷同于采用纖維素焊條根焊時的聲音)。
2) 根焊過程中，電弧嚴重產生偏吹[3]，如采用氬弧焊絲，在坡口間隙中因磁場牽引會產生顫震和粘連現象，填充的熔池?zé)o法正常過度，使焊接過程異常困難甚至無法完成。
3) 管道坡口兩側的母材不能很好或無法與填充熔池融合，焊縫很難或無法成型。
4) 即使形成焊點或焊縫，焊點部分為蜂窩狀，焊縫不成形，無法確保焊縫質量，直接影響到承壓管道的安全使用[4]。
3 焊口帶磁管道的消磁方法
目前，根據對現場帶磁管道的測定結果，管道一般帶磁量為89Gs左右，極個別特殊地形條件和輸送高含硫氣質管道帶磁量甚至達到500Gs。為了保證焊接施工質量，縮短施工周期，提高管道安全運行系數，亟須解決長輸天然氣管道換管碰口過程中焊口帶磁管道的根焊問題。
管道消磁的含義為：運用外部附加反磁場對管道本身磁場進行抑制，或?qū)⒋帕€接通，當剩余磁場不足以影響到根焊時，便可進行焊接。通過對多個施工現場消磁方法的探索和總結，焊口帶磁管道的消磁方法主要有以下5種：
3.1 繞線組法

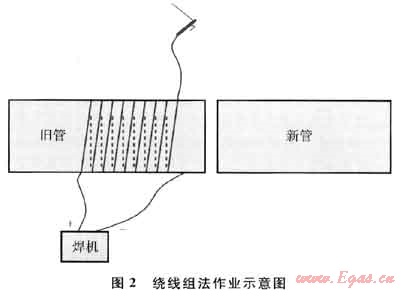

用直流電焊機的手焊鉗線在帶磁管道上順時針或反時針纏繞若干圈，纏繞匝數根據管道的磁場強弱決定，一般選用8～10圈為宜，其作業示意圖如圖2所示。繞線時如發現管口磁性變大，則需全部拆除，重新反向纏繞。
3.2 采用專業消磁設備
目前市場上有成型的消磁設備，雖然其工作原理與繞線法相近，但操作簡單，輸出電流可調節，可在設備上實現磁場極性轉換，近年來也在施工作業中廣泛使用。其工作原理是采用專業設備對帶磁管端附加1個外部反向磁場，抑制原有磁場，使帶磁管端剩余磁場低于10Gs，從而滿足焊接需求[5]。中國石油西南油氣田公司輸氣管理處采用消磁儀，已成功消磁作業數百例。
3.3 升溫法
焊口組對好以后，在帶磁管道端面用氧-乙炔火焰進行加熱升溫至居里點(管道母材表面呈淺紅色，溫度約為800℃)，以此降低管道磁性。但對強磁管道而言，需升溫至改變其金相結構才能降低管道磁性，而改變管材的金相結構又與現行國家標準不符，因此，建議對弱磁管道使用該方法。成都市某小區管網碰口作業時，采用此種辦法成功解決了碰口時焊口根焊帶磁的問題。
3.4 搭橋法
由于管道坡口存在磁場，要求磁橋有足夠的分磁面積，搭橋法要求在焊口處對稱均勻點焊8～10點(2點之間距離為100mm左右)，每1焊點長度約為25mm，熔池深度不宜超過管道壁厚的1/3(從外壁向內壁算，如果熔池過深，則有可能被磁性吸附至管口內壁上)，從而有效地使大部分磁力線通過橋面流通，降低焊口處的磁性強度。
3.5 清洗法
對于弱磁管道而言，可采用丙酮清洗，將滲透于金格間的四氧化三鐵清洗干凈。點焊時，用手錘敲擊管口外壁，擾亂磁力線，也可與搭橋法配合使用，引通磁力線。
4 結束語
近年來，由于數字化智能清管系統的廣泛使用，管道智能檢測作業較頻繁，長輸天然氣管道碰口作業時焊口帶磁強度有上升趨勢，采用單一消磁辦法已不能滿足換管、碰口作業實施根焊的需求，因此，建議崩接工藝上尋求解決辦法。
參考文獻
[1] 侯賢忠.9XNi鋼焊接中的磁偏吹及其防止[J].焊接學1985，6(4)：137-141.
[2] 徐初雄.焊接工藝500問[M].北京：機械工業出版1997.
[3] 許貴芝.俄羅斯管道焊接前的現代消磁方法[J].焊2002，25(5)：57-62.
[4] 王建勛.焊接電弧磁偏吹問題的理論解釋及解決辦法[J].電焊機，2003，33(6)：46-47.
[5]曹萱齡.物理學[M].北京：高等教育出版社，1984.
(本文作者：崔嘉1 黃文俊1 楊安益1 張振1 馬曉紅2 1.中國石油西南油氣田公司輸氣管理處；2.中國石油塔里木油田公司)
