深圳市CNG加氣站脫水裝置設置探討

摘 要

摘要：在選擇CNG加氣站脫水方式時，要結合就地條件，主要根據壓縮機的性能和氣源選擇采用前脫水或后脫水。個別站場對出氣氣質要求更加嚴格時，在條件允許的情況下還可選擇壓縮機前
摘要：在選擇CNG加氣站脫水方式時，要結合就地條件，主要根據壓縮機的性能和氣源選擇采用前脫水或后脫水。個別站場對出氣氣質要求更加嚴格時，在條件允許的情況下還可選擇壓縮機前后均設置脫水裝置方式。
關鍵詞：CNG加氣站；脫水裝置；低壓；中壓；高壓；加氣母站
    CNG加氣站主要是用于汽車加氣，它與民用天然氣站相比，對天然氣中的水含量和硫含量的要求更為嚴格，特別是天然氣中的水含量，如果超標，它將會引起兩個不良作用：第一，水和硫化氫反應生成硫酸，CNG中假若有硫酸生成，它將會腐蝕CNG站的設備和儲氣罐，以及腐蝕汽車的加氣瓶一旦發生泄露，爆炸事故很容易發生。其次，汽車的加氣瓶中所充的天然氣一般是25Mpa，汽車在燃燒天然氣時，首先是減壓，由于急劇減壓會在減壓閥和氣體管路中產生焦耳-湯姆遜效應，倘若CNG中的水含量過高，就會因制冷效應而發生冰堵導致汽車供氣不暢的后果。
    壓縮天然氣汽車加氣站進站天然氣的質量應符合現行國家標準《天然氣》GB 17820中規定的Ⅱ類氣質標準和壓縮機運行要求的有關規定。增壓后進入儲氣裝置及出站的壓縮天然氣的質量，必須符合現行國家標準《車用壓縮天然氣》GB 18047的規定：在汽車駕駛的特定地理區域內，在最高操作壓力下，車用CNG的水露點不應高于-13℃。當最低氣溫低于-8℃時，水露點應比最低氣溫低5℃(相當于在常壓下不高于-55℃)。因此必須在加氣站中對原料氣進行深度脫水。
1 壓縮天然氣脫水工藝
    一般用于天然氣脫水的方法有吸收法脫水、吸附法脫水和低溫法脫水。應根據天然氣氣質情況、用戶要求、脫水要求以及經濟比較確定合理的脫水方法。吸收法和吸附法主要應用于水露點的控制。低溫法可同時控制水露點和烴露點。吸附法脫水深度比吸收法要高的多，但設備投資較大。由于天然氣汽車用燃?xì)鈱?duì)水分的要求很高，故目前國內外一般采用分子篩吸附脫水的干燥工藝。
    CNG加氣站中的脫水裝置按其在加氣站工藝流程中的位置不同可分為低壓脫水(壓縮機前脫水)、中壓脫水(壓縮機級間)及高壓脫水(壓縮機后)三種。這里只討論低壓脫水和高壓脫水。
    (1) 低壓脫水(壓縮機前脫水)

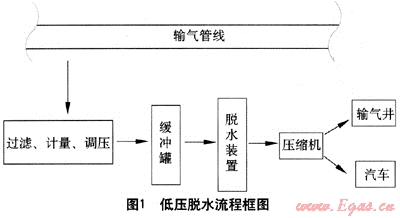

原料天然氣進站后，先經過濾、計量、凋壓進入緩沖罐，再進入前置脫水裝置進行深度脫水，使水露點不高于-55℃(常壓下)，脫水后的天然氣進入壓縮機，經多級增壓，達到25MPa后進入儲氣裝置或直接給汽車加氣(圖1)。

   (2) 高壓脫水(壓縮機后)

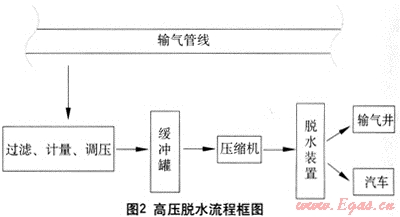

原料天然氣進站后，先經過濾、計量、調壓進入緩沖罐，再進入壓縮機，經多級增壓，達到25MPa后進入后置高壓脫水裝置進行深度脫水，使露點不高于-55℃(常壓下)，脫水后的天然氣經分配裝置進入儲氣裝置或直接給汽車加氣(圖2)。

    加氣站內的脫水工藝宜采用固體吸附法。在壓縮機前進行脫水時，宜采用活性氧化鋁-分子篩或硅膠-分子篩兩級脫水裝置；在壓縮機后脫水時，宜采用分子篩一級脫水裝置。天然氣脫水裝置設置在壓縮機后或壓縮機中段時，壓縮天然氣進入脫水裝置前，應先經過間冷、氣液分離和除油過濾裝置，以脫除游離的水分和油分。
    低壓脫水設備處于壓縮機前端，因此進入壓縮機的氣體為純凈的干氣，無雜質的氣體對壓縮機不造成磨損，可延長壓縮機的使用壽命。由于氣體中無水分，又提高了壓縮機的產氣效率。壓縮機機組中無需設置冷凝水導出系統。由于操作壓力較低，對容器制造工藝要求低。缺點是脫水設備體積較大，且脫水量大，所需再生能耗較大。另外此方法處理天然氣易受天然氣氣質影響，若來氣含水量不穩，會影響脫水效果，同時，由于天然氣經壓縮機壓縮后有時會帶出一些雜質，會影響車用氣質量。
    而高壓脫水處理壓縮機的末端，未經精處理的濕氣和雜質會造成壓縮機閥件及活塞的過早磨損和降低產氣量。并且由于壓力高達25MPa，對容器制造工藝要求高，需設置可靠的冷凝水導出系統，增加了系統復雜性。優點是干燥器設備體積小、再生氣量少、干燥后的氣體露點低(≤-60℃)等。由于天然氣通過壓縮所形成的冷凝水排出量約占總脫水量的70%～80%，故采用壓縮機后脫水或級間脫水所需用的設備、脫水劑、再生能耗低。并且處理后的天然氣不會再受二次污染，使車用氣質量穩定。
表1 高壓脫水，低壓脫水的特點
脫水方式
低壓脫水
高壓脫水
對壓縮機的影響
保護壓縮機
對壓縮機的汽缸等部位產生一定腐蝕
吸附劑的壽命
吸附劑的使用壽命長
吸附劑的使用壽命短
運行成本及維修費用
更換閥件容易，材料費用低
運行成本及維修費用相對較高
處理效果
氣質可能不穩定
氣質穩定
    天然氣脫水裝置的位置應據下列條件確定：
    ① 對選用的壓縮機在運行中，其機體限制冷凝水的生成量，且天然氣的進站壓力能克服脫水系統等阻力時，應將脫水裝置設置在壓縮機前(低壓脫水)；
    ② 對選用的壓縮機在運行中，其機體不限制冷凝水的生成量，并附有可靠的導出措施時，可將脫水裝置設置在壓縮機后(高壓脫水)。
    ③ 對于在市政中壓管網上取氣的CNG標準站，考慮到中壓管網壓力不高，假如放在中壓前置脫水，勢必造成壓縮機排量的減少或功率的增大。
3 本地區汽車加氣站脫水裝置的方式選擇
    2008年深圳市完成了管道石油氣向天然氣的整體轉換，深圳市陸續用上了清潔能源天然氣，氣化率逐年大幅上升，2009年9，深圳燃?xì)饧瘓F(tuán)與中石油昆侖天然氣公司簽署《深圳市CNG項目合資經營框架協議》，正式掛牌成立深圳中石油深燃天然氣利用公司，大力發展CNG汽車加氣市場，先期建設4座CNG加氣站。CNG加氣站將在深圳得到大力發展，下面就對該地區加氣站采用何種脫水方式作簡單分析。
   (1) 對于加氣母站
   加氣母站兼有對附近小規模用氣城鎮供氣的功能，目前國內建設的加氣母站設備先進，壓縮機性能良好。深圳市建設加氣母站氣源可考慮來自西氣東輸二期管線，國家西氣東輸二線東段工程項目2011年底竣工投產，每年為深圳提供40×108m3天然氣，穩定供氣30年，高壓管道管徑DN800，設計壓力4MPa。氣源主要是土庫曼斯坦氣田的天然氣，屬于氣井天然氣，主要成份為甲烷(CH4)，體積組分約占天然氣的96%，另外還含有乙烷、丙烷等其它烴類，以及CO2、N2等，氣質符合《天然氣》GB 17820中規定的Ⅱ類氣質標準，含水量少并且穩定，接收門站壓力高達4MPa，使用低壓(前置)脫水方式，不會由于進氣壓力低，而使設備體積大。因此本地母站采用低壓脫水的方式是合理的，并且有效的保護了壓縮機，又提高了壓縮機的產氣效率。
    (2) 對于CNG標準站
    隨著CNG汽車用戶的發展，深證將迎來CNG加氣站的建設高峰期，以滿足不斷增長的CNG汽車加氣需求。對于本地CNG標準站的脫水裝置設置需考慮以3個方面：
    ① 取氣管網壓力；
    ② 管網里氣源的氣質；
    ③ 初投資及運行維護費用。
    CNG標準站天然氣基本來源于市政管網，深圳市燃?xì)廨斉湎到y(tǒng)已初具規模，建成高壓、次高壓管線161km，中壓市政管網1169km，因此待建的CNG標準站可根據場站位置分別考慮：
    (1) 站址靠近中壓管線，從中壓管網取氣壓縮。由于中壓管道壓力為0.15MPa，而低壓脫水裝置壓力損失約為0.03～0.05MPa，若前置脫水的話，勢必造成壓縮機排量的減少或功率的增大。本地管網里氣源氣質良好，在門站又經過了一次過濾清潔的過程，含水和硫化氫的量很小，所以對壓縮機危害不大；另外本地CNG標準站用地面積小，考慮到高壓脫水在25MPa的工作壓力下，設備體積小，壓力損失小，占地面積小，并且購置費用相對較低，故此情況下CNG標準站基本采用高壓脫水的干燥方式。
   (2) 站址靠近高壓管線，對于燃?xì)夤?yīng)系統來說，壓力就是財富，可以充分利用高壓管線壓力，從高壓系統中取氣壓縮。由于市政管道內天然氣氣質良好，而且壓力相對較高，此情況下高壓脫水、低壓脫水均可采用，具體視項目實際情況確定。
4 結論
   在選擇CNG加氣站脫水方式時，一定要從整體考慮，結合本地的條件，主要根據壓縮機的性能和氣源選擇采用前脫水或后脫水。個別站場對出氣氣質要求更加嚴格時，在條件允許的情況下還可以選擇壓縮機前后均設置脫水裝置的方式，這里不再贅述。

(本文作者：朱軍1 李雪飛2 張華3 1.深圳市燃?xì)饧瘓F(tuán)股份有限公司 廣東深圳 518040；2.安徽建筑工業學院 安徽合肥 230022；3.中國燃?xì)饪毓捎邢薰?廣東深圳 518033)
