流差式熱量表計量原理及熱流當量系數測定

摘 要

摘要：流差式熱量表主要由流體溫差傳感器、熱水流量計組成，通過測定熱流當量系數、計量熱水流量可計算出熱用戶的用熱量，省去了傳統熱量表的計算器。分析了流差式熱量表關鍵裝置
摘要：流差式熱量表主要由流體溫差傳感器、熱水流量計組成，通過測定熱流當量系數、計量熱水流量可計算出熱用戶的用熱量，省去了傳統熱量表的計算器。分析了流差式熱量表關鍵裝置——流體溫差傳感器的結構及流量差分原理，探討了熱流當量系數的測定方法。
關鍵詞：流差式熱量表；熱流當量系數；流量差分
Measurement Principle of Flow Differential Calorimeter and Determination of Equivalent Coefficient of Heat
HOU Chang-lai
Abstract：Flow differential calorimeter is mainly composed of fluid temperature difference sensor and hot water flowmeter. The heat consumption of heat users can be calculated by determining equivalent coefficient of heat and metering hot water flow，and the calculator of traditional calorimeter is saved. The flow differential principle and the structure of fluid temperature difference sensor which is the key device of flow differential calorimeter are analyzed. The determination methods of equivalent coefficient of heat are discussed.
Key words：flow differential calorimeter；equivalent coefficient of heat；flow differential
    熱量表是用熱量計量裝置，它關心的是供回水溫差。直接測定熱用戶供回水溫差并將其實時轉換為流量信號，可省去傳統熱量表計算供回水溫差、流量兩個環節，簡化熱量表結構。流差式熱量表就是基于這一思想設計的，采用流體溫差傳感器附加一塊熱水流量計，實現對用熱量的計量。目前，我國供熱科研人員針對我國供熱系統現狀，提出了多種供熱計量方法[1～9]。本文對流差式熱量表計量原理及熱流當量系數的測定進行探討。
1 流體溫差傳感器的結構及工作原理
   ① 流體溫差傳感器的結構

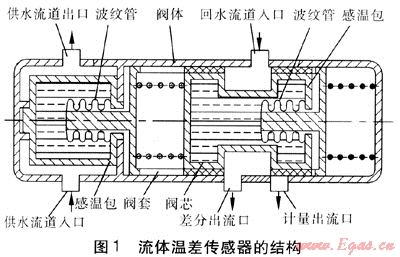

流體溫差傳感器的結構見圖1。流體溫差傳感器由一對置于供回水流道中的感溫包、與感溫包密閉連接的波紋管、與閥體活動連接的閥芯及閥套組成。每個感溫包內置適量工質，工質在環境溫升時體積膨脹推動波紋管產生位移，波紋管的外端抵緊閥套中心柱體的一端；當供水溫度高于回水溫度時，閥芯、閥套、閥體三者之間的相對運動使計量出流口的開度隨供回水溫差變化，計量出流口流量隨計量出流口的開度線性變化。
結構特點：a.波紋管嵌入感溫包內，回水側感溫包與閥芯集成一體。b.當感溫包內置液態工質時，兩個感溫包須填充同質、等量的工質，配對感溫包的容積相等設置。c.計量出流口、差分出流口同側設置；為實現等液阻流量差分，差分出流口與計量出流口的結構應相同；在任一工作狀態下，二者有效流通面積之和為定值。

   ② 流量差分原理
   熱量表關心的是供回水的溫差而非各自溫度值，直接測定供回水溫差可簡化運算及熱量表結構。由于多變量影響，直接測定用熱量比較困難，若只測定流量，容易實現。流體溫差傳感器將供回水溫差信號實時轉換為流量信號[10]，實現僅測定流量即實現測定用熱量。
   對于供水，流道入口與流道出口的流量相等；對于回水，計量出流口、差分出流口的流量之和與回水流道入口的流量相等。為消除供熱介質流量變化對計量精度的影響，流體溫差傳感器必須實現等液阻流量差分。等液阻流量差分是指供回水溫差一定且流量在允許范圍內變動時，維持計量出流口流量與差分出流口流量之比為定值。
   計量出流口流量與供回水溫差及供熱介質流量均成正比，因此將計量出流口流量乘以一個系數(熱流當量系數)，即可獲得用熱量。某一時間段內，累計用熱量與計量出流口累計流量之比稱為熱流當量系數，須由實驗測定。
2 熱流當量系數測定裝置及測定方法
   ① 測定裝置

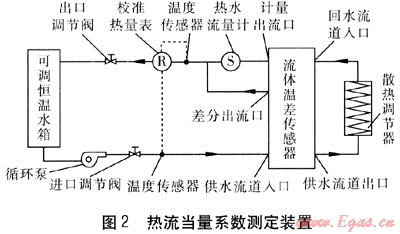

熱流當量系數測定裝置見圖2。可調恒溫水箱提供恒溫?zé)崴?，并可調節供水溫度。進口調節閥兼有調節供熱介質流量和進口壓力的雙重作用，散熱調節器的散熱速率可根據測試需要在一定范圍內可調。校準熱量表是整體計量精度達到CJ 128—2007《熱量表》[11]要求的高精度熱量表，其測定的用熱量被視為真值。校準熱量表是電子型熱量表，它的兩個溫度傳感器跨接于供回水流道，實時測定供回水溫度。出口調節閥用于調節出口壓力。

   ② 測定方法
    熱流當量系數測定裝置是模擬實際供暖系統的實驗裝置，供熱介質的流量、溫度及供回水溫差等測試參數的調節與選擇應嚴格執行CJ 128—2007《熱量表》。CJ 128—2007《熱量表》第4.3.2條規定：常用流量為0.6～10.0m3/h的熱量表，常用流量與最小流量之比不應小于50。因此當常用流量選為2.50m3/h時，選用最小流量為0.05m3/h，最大流量選為5.00m3/h。供水溫度50～95℃可調，供回水最小溫差取3K。CJ 128—2007《熱量表》第4.4條規定：熱量表的最大溫差與最小溫差之比應大于10。因此，測試中實測溫差范圍選取3～65K。
    測定熱流當量系數時，首先調節循環泵、進出口調節閥，分別設定最大、常用、最小3個流量檔位。在每個流量檔位下，調節可調恒溫水箱使供水溫度分別為50、65、80、95℃，再依次調節散熱調節器，使供回水溫差分別達到設定值：5、10、15、20K。在每一組設定的流量、供水溫度、供回水溫差下，維持充足的測試時間。在測試期間，熱水流量計、校準熱量表分別累計記錄計量出流口的流量、用熱量，在測試期內累計用熱量與計量出流口累計流量之比即為該流體溫差傳感器的熱流當量系數。經3個月的測試，用熱量累積值為51876MJ，計量出流口的流量累積值為300m3。經計算，熱流當量系數為172.92MJ/m3。
    由于流體溫差傳感器實現了等液阻流量差分，因此熱流當量系數不受供熱介質流量變化的影響。
3 結論
    ① 根據單一的流量信號即可完成用熱量的測定，是流差式熱量表的主要技術特征之一。
    ② 采用計量出流口累計流量表征用熱量，是熱流當量系數的內涵。
    ③ 校準熱量表具有測試供熱介質流量、供回水溫度及溫差、用熱量多種功能，充分挖掘、利用了該儀器的潛在資源，主要技術指標符合CJ 128—2007《熱量表》要求。
    ④ 測定裝置可方便、準確地完成熱流當量系數的測定，為流差式熱量表產品的系列化、標準化提供了技術保證。測定裝置中的熱源、供回水流道、循環泵、散熱調節器形成單環密閉回路，在滿足預定測試要求的前提下，可最大限度簡化測定裝置的結構，具有高效、經濟、實用的特點。
參考文獻：
[1] 安會軍，高友軍.流溫法用于垂直單管順序供暖系統熱計量改造[J].煤氣與熱力，2009，29(8)：A15-A17.
[2] 高少東.分戶熱計量技術的應用[J].煤氣與熱力，2009，29(7)：A16-A18.
[3] 趙樹興.集散式熱計量系統的研究[J].煤氣與熱力，2009，29(3)：A14-A17.
[4] 李聯友.分戶計量供熱系統應用的分析[J].煤氣與熱力，2008，28(4)：A14-A15.
[5] 王艷，田雨辰.計量供熱系統壓差控制器控制特性分析[J].煤氣與熱力，2008，28(1)：A11-A14.
[6] 于洋，陳明，李爽.熱時表計量供熱技術[J].煤氣與熱力，2007，27(10)：80-82.
[7] 程玉明，程玉榮，譚月華.基于通斷累計時間的熱計量方案[J].煤氣與熱力，2008，28(3)：A12-A14.
[8] 李世武，李新興.適用于既有住宅計量供暖的串聯熱量表[J].煤氣與熱力，2006，26(10)：52-54.
[9] 陳明，袁思清，賈麗娜.基于熱時表的既有居住建筑分戶計量收費[J].煤氣與熱力，2006，26(9)：63-65.
[10] 侯長來.基于流體溫度差的流量控制器[J].計量技術，2005，(6)：35-36.
[11] CJ 128—2007，熱量表[S].

(本文作者：侯長來 遼寧科技學院機械工程系 遼寧本溪 117022)
