碳酸鹽巖核磁共振實驗與認識

摘 要

摘要：由于對碳酸鹽巖核磁共振的測井響應一直缺乏系統的研究，使得該技術在一些復雜儲層中的應用不能取得良好的效果。為此，基于大量的巖心核磁共振實驗，分析了碳酸鹽巖儲層巖心的
摘要：由于對碳酸鹽巖核磁共振的測井響應一直缺乏系統的研究，使得該技術在一些復雜儲層中的應用不能取得良好的效果。為此，基于大量的巖心核磁共振實驗，分析了碳酸鹽巖儲層巖心的T2譜特征、移譜特征、差譜特征、T2截止值變化規律及核磁分析的孔滲參數與常規分析的孔滲參數之間的關系，并通過實驗探索了基于孔隙結構特征來分析儲層有效性的方法。研究表明：孔隙結構非均質性強的巖石移譜特征明顯，對這類儲層段不能簡單地從有移譜現象便判定為氣層；利用差譜法區別油氣水層時，在發育大孔徑孔隙的地層中，短等待時間測量需要有足夠的等待時間；碳酸鹽巖地層的T2截止值不是定值，與泥質含量成反比關系；高孔段核磁計算的孔滲參數的準確性明顯地高于低孔段，并且核磁計算的滲透率主要反映的是基質滲透率，不能有效地反映裂縫滲透率。研究結果為核磁共振測井資料的采集及處理解釋提供了肴價值的實驗依據。
關鍵詞：碳酸鹽巖；儲集層；孔隙度；滲透率；核磁共振測井；T2譜；T2截止值；參數
1 巖心孔隙結構分析與應用
    巖石飽和水狀態下的核磁共振T2譜分布反映了孔隙孔徑大小的分布，大孔徑孔隙組分對應較長的T2值，小孔徑孔隙組分對應較短的T2值，并且T2譜弛豫時間與其孔隙半徑對應關系為：r=cT2(c為常數)[1～2]。

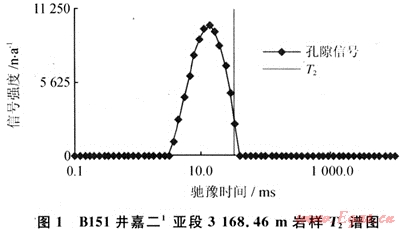

    選取B149井和B151井嘉二段的221塊巖心開展核磁T2實驗，其中嘉二1亞段29塊，嘉二2亞段192塊。結果表明，嘉二1亞段的實驗巖心無論孔隙度高低，T2譜的弛豫時間普遍較短，譜信號主要分布在0.1～30ms之間(T2截止值在86ms左右)，即使孔隙度很大的巖心的T2弛豫時間仍較短(圖1)。而嘉二2亞段巖心的T2譜弛豫時間長，譜信號主要分布在10～1000ms，即使孔隙度很小的巖心的T2弛豫時間仍較長。可見，嘉二2亞段的孔隙孔徑要明顯大于嘉二1亞段，嘉二1亞段主要發育微孔隙。
常規物性分析與核磁分析對比表明(見表1)：嘉二2亞段與嘉二1亞段的儲層總孔隙度相差較小，但核磁共振分析的兩段有效孔隙度與束縛水飽和度有很大差異，嘉二1亞段的儲層由于孔隙孔徑小，主要發育微孔隙，束縛水飽和度遠高于嘉二2亞段的儲層。這一結論為試油所證實：即嘉二2亞段儲層段能形成工業產能，而嘉二1亞段儲層試油多數情況為干層或產少量氣或少量水。
表1 常規物性分析與核磁分析對比表
層位
樣品個數(φ＞2%)
常規物性分析
核磁共振分析
孔隙度/%
滲透率/10-3μm2
孔隙度/%
滲透率/10-3μm2
含水飽和度/%
有效孔隙度/%
嘉二2亞段
28
6.83
7.37
7.03
6.96
56.61
6.14
嘉二1亞段
10
5.85
0.09
7.09
0.12
98.02
0.39
2 移譜、差譜的應用分析
2.1 移譜實驗特征在流體性質判別中的應用分析

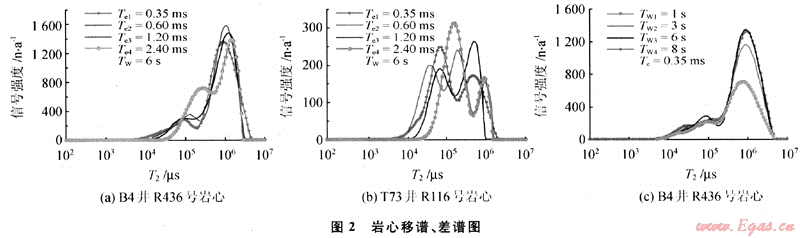

    實驗選取下三疊統飛仙關組15塊巖心進行實驗，結果表明：隨著回波間隔(Te)的增大，擴散作用對T2弛豫影響增強，核磁共振信號幅度減小[3～4]，小孔徑的孔隙信號已探測不到。實驗結果還表明：不同回波間隔下T2譜移譜現象受孔隙結構影響很大，當巖樣的孔隙孔徑變化范圍不大，孔隙結構發育均勻，且以大孔為主時，飽和水巖樣的T2譜移譜現象不明顯(圖2-a)。該巖樣的T2譜分布范圍很窄，表明巖樣的孔隙孔徑變化范圍小，巖樣的孔隙結構均勻，譜信號的弛豫時間長(主要在200～4000ms)，孔隙孔徑大，在不同回波間隔下T2譜移譜現象不明顯，譜形狀變化不大，變窄不明顯。
    當巖樣的孔隙孔徑變化范圍大，孔隙結構非均值性較強，小孔徑的孔隙占主導地位時，飽和水巖樣的T2譜不僅移譜很明顯，形狀和峰值也發生很大的變化(圖2-b)。巖樣的T2譜分布范圍較寬，反映巖樣的孔隙孔徑變化范圍大，巖樣的孔隙結構發育非均值性較強，該巖樣在5～200ms弛豫時間內的信號較大，表明小孔徑孔隙占總孔隙的比例較高。T2譜在不同回波間隔下譜的形狀和分布范圍發生了明顯變化，當Te=2.4ms時，大量短弛豫組分無法探測到。
   因此實際測井中回波間隔選擇應盡量小，才能保證測量數據的準確性；同時，在利用移譜法識別氣水層時應考慮孔隙結構的影響因素，不能盲目的只靠有移譜現象就確定為氣層。
2.2 差譜實驗特征在流體性質判別中的應用分析
    飛仙關組15塊巖心的差譜實驗結果表明，不同等待時間條件下測量的T2譜形狀基本相似，呈雙峰特征，長弛豫組分的(大孔徑孔隙)信號幅度隨等待時間的增加而增大(圖2-c)，表明可以探測到大孔隙中更多的氫核，等待時間越長，大孔徑孔隙中的流體極化程度越高。也就是說大孔徑孔隙中的流體需要較長的等待時間才能得到充分極化，但短弛豫組分的(小孔徑孔隙)信號幅度在不同的等待時間下變化不大，表明小孔徑孔隙在較短的時間內氫核就能得到充分極化。圖2-c中：Tw等于6s和8s時，兩弛豫譜線基本重疊，表明當?shù)却龝r(shí)間超過6s時，大孔徑中的氫核達到完全極化。在6s以?xún)?nèi)的等待時間，大孔徑中的氫核不能完全極化，故T2譜幅度較小，隨著T2的增大，極化程度增大，T2譜幅度增加，因此出現大的差譜信號。
    可見要獲得好的核磁共振信號，必須有足夠長的等待時間，讓大孔徑孔隙中的氫核完全極化。這一現象也說明在孔隙孔徑大的地層中，若利用差譜法識別流體性質時，如果短等待時間測量時的等待時間不足，并不是所有的有差譜信號的儲層都為油氣層，發育大孔徑孔隙的水層也可能出現差譜信號[5]。
3 巖性與T2截止值的關系
    通過對216塊巖樣的T2截止值實驗，結果表明：孔隙度大小對R截止值影響沒有明顯的規律，泥質含量高低與T2截止值有一定的統計規律，一般情況下，泥質含量高的碳酸鹽巖的T2截止值一般較小(表2)，普遍在41ms左右；而泥質含量低，巖性較純的碳酸鹽巖的T2截止值普遍較泥質含量高的巖樣的T2截止值高，在86ms左右。因此碳酸鹽巖地層核磁共振測井的T2截止值不應是定值，它與泥質含量成反比關系[6]。

4 應用效果分析

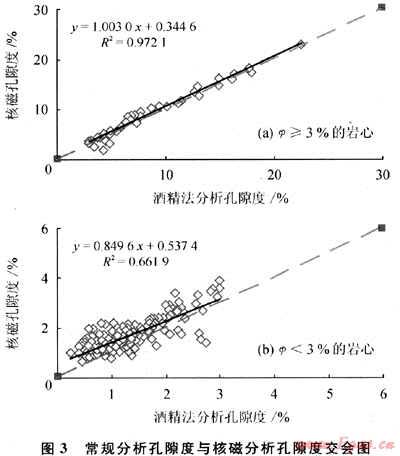

4口井的277塊巖樣的核磁實驗表明：對于較高孔隙度的樣品核磁可準確地計算孔隙度、滲透率，而孔隙度較低的樣品，核磁計算的孔、滲參數誤差很大(圖3)。

    對于裂縫發育的巖心，核磁計算的滲透率(由SDR模型計算滲透率)與常規方法分析的相差很大(表3)，核磁計算的滲透率要明顯小于常規方法分析的，這是因?yàn)楹舜艥B透率是由束縛水飽和度或T2幾何平均值(T2g)建立的滲透率模型計算得到的，并不是直接測量的結果，核磁滲透率模型(常用有Coates、SDR模型)計算得到的滲透率反映的主要為基質滲透率，不能有效地計算裂縫滲透率。
表3 B49井裂縫發育巖心孔、滲分析數據表
深度/m
巖心孔隙度/%
巖心滲透率/10-3μm2
核磁滲透率/10-3μm2
3092.73
1.95
5.48
0.14
3093.65
1.27
2.90
0.02
3102.28
1.87
9.79
0.27
3106.92
1.30
3.12
0.43
3133.83
2.98
8.35
1.25
5 結論
    1) 核磁共振T2譜分布反映了孔隙孔徑大小的分布，能有效評價碳酸鹽巖的孔隙結構及儲層的有效性。
    2) 孔隙結構均質性差異對移譜特征的影響：孔隙結構均勻、孔隙度大時，T2譜移譜現象不明顯；孔隙結構非均質性強、孔隙度小時，T2譜移譜現象明顯，形狀和峰值變化較大。
    3) T2截止值與泥質含量有密切關系，泥質含量高的巖石，T2截止值較小，巖性純的巖石T2截止值高，一般在86ms之間。
    4) 孔隙度大的巖心核磁計算的孔滲值較低孔巖心準確，核磁計算的滲透率主要為基質滲透率，不能有效的計算裂縫滲透率。
參考文獻
[1] 王為民，葉朝暉，郭和坤.陸相儲層巖石核磁共振物理特征的實驗研究[J].波普學雜志，2001，18(2)：113-121.
[2] 趙永剛，吳非.核磁共振測井技術在儲層評價中的應用[J].天然氣工業，2007，27(7)：42-44.
[3] 汪中浩，章成廣，肖承文，等.低滲透儲集層T2截止值實驗研究[J].地球物理學進展，2004，19(3)：652-655.
[4] 王忠東，汪浩，李能根，等.核磁共振巖心基礎實驗分布[J].測井技術，2001，25(3)：170-174.
[5] 譚茂金，趙文杰，范宜仁.用測井雙TW觀測數據識別儲層流體性質[J].天然氣工業，2006，26(4)：38-40.
[6] 高效增.核磁共振孔隙度和巖性有關[J].測井技術，1998，22(4).295-298.

(本文作者：顏其彬1 趙輝1 司馬立強1 施振飛2 1.西南石油大學資源與環境學院；2.中國石化江蘇石油勘探局測錄井處)
