白云巖儲層酸壓過程中酸液的濾失控制

摘 要

摘要：白云巖儲集層酸壓改造中的酸液濾失是影響施5-效果的關鍵，常規室內測試結果不能反映入地酸液流體的真實濾失行為。從酸液濾失模式分析入手，結合酸與白云巖石反應動力學特征
摘要：白云巖儲集層酸壓改造中的酸液濾失是影響施5-效果的關鍵，常規室內測試結果不能反映入地酸液流體的真實濾失行為。從酸液濾失模式分析入手，結合酸與白云巖石反應動力學特征，探討了白云巖儲層的點蝕密集型、溶蝕孔洞型、溶蝕穿透型酸液濾失行為，認為儲集層天然裂縫、白云巖自身物性特征、H+傳質系數和反應速度的影響是主要控制酸液濾失的內在因素，并以此為依據提出了現場酸壓控制酸液濾失的對策：對于天然裂縫較發育的白云巖儲集層，實際酸液濾失程度不及石灰?guī)r，但總體上建議采用黏滯性前置液誘發裂縫(必要時可考慮追加少量粉陶)，盡可能地采用低H+傳質系數和低反應速率的高黏酸液體系，交替注酸和附加前置液段塞也能很好地控制地層中酸液的濾失。
關鍵詞：白云巖；酸化壓裂；濾失；控制；裂縫(巖石)；影響；對策
    酸化壓裂是白云巖儲層增產改造的一種有效措施[1～3]，已在現場得到了廣泛的應用。然而，實際酸壓過程中酸液會發生不同程度的濾失而影響改造效果，因此，正確認識白云巖儲層酸壓過程中的酸液濾失行為對于指導酸壓施工至關重要。
1 酸壓改造中酸液濾失模式
    傳統理論中的酸壓濾失處理是以酸液在裂縫壁面形成濾餅時，濾餅區、侵入?yún)^(qū)和儲層流體的壓縮性、濾液黏度以及壓裂液的造壁性作為控制條件的，其中以Schechter經典模型[4]為代表。然而，這樣處理并不能反映酸液真實的濾失情形[5]。從酸壓措施實施一開始，酸液便不停地穿過濾餅區，無論何時活性酸進入原生孔隙或者裂縫，都會與巖石直接作用而產生一定數量的蚓孔[6]，導致大量的酸液濾失。
    從酸壓施工曲線上看，原本施工壓力在整個施工期間都應大于或等于破裂壓力，而實際上，壓力曲線將由于酸蝕蚓孔的出現而產生大幅度降落，出現壓力曲線異常段，據此可以分析得到酸液的濾失量和濾失時間。

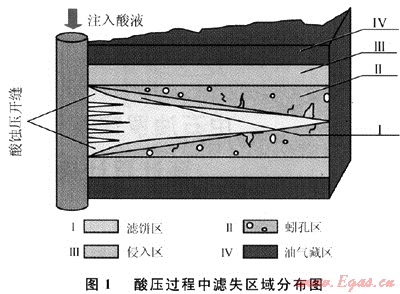

    由于蚓孔地層的濾失，降低了酸液實際有效作用距離，增加的注液量僅對近井帶的儲層改造，最終導致增產效果不理想。因此，實際酸壓過程中酸液的濾失主要包括裂縫壁面向基質的濾失和酸蝕蚓孔濾失兩部分[6]，并且細分為4個區域(圖1)。其中，酸液濾失主要受到蚓孔區(Ⅱ)內蚓孔擴展速度及侵入?yún)^(qū)(Ⅲ)內與流動剪切及裂縫溫度有關的酸液黏度所控制。另外，地層一旦形成蚓孔，酸液濾失則主要在蚓孔內發生，濾失量由蚓孔擴展體積和酸液向酸蝕螞孔壁面濾失量共同決定。

2 酸液濾失行為及影響因素
2.1 酸液體系濾失行為
    酸壓注液過程中，酸液體系的濾失行為以酸-巖反應后在裂縫壁面上形成的溶蝕孔洞形態加以表征，可分為以下3種類型。
2.1.1點蝕密集型
    高效酸、乳化酸、泡沫酸等酸液體系濾失形成的溶蝕孔洞通常屬于“點蝕密集型”，即酸液的控濾失效果較好，其濾失行為表征為在裂縫壁面上形成較為密集、深度較淺的網狀點蝕。
2.1.2溶蝕孔洞型
    前置液酸壓和稠化酸酸壓過程中形成的溶孔屬于“溶蝕孔洞型”，即酸液濾失會在裂縫壁面上主要形成具有一定深度的溶蝕孔洞。
    研究表明，高黏前置液在裂縫壁面沉積形成的濾餅可以減少酸液的初濾失，繼續注酸，前置液形成的濾餅在較短時間內將被酸液穿透，并隨之形成溶蝕孔洞，此時幾乎所有的濾失將在溶孔內發生。
2.1.3溶蝕穿透型
    普通酸、化學緩速酸等屬于不能實現濾失控制的液體，一旦酸液在裂縫壁面產生溶蝕孔洞，則會很快穿透整個裂縫壁面，使酸液在孔洞內不再是濾失，而是流過，形成“溶蝕穿透型”孔洞。
2.2 酸液濾失的影響因素分析
    目前，關于影響酸液濾失的因素分析大都基于室內實驗，采用單因素法分別考察巖心長度、酸濃度、溫度、差壓和流量等對濾失的影響[7～8]，而沒有考慮儲層、巖性、工作液反應動力學行為等內在條件。室內結果僅僅是在特定尺寸的巖心及實驗條件下對酸液濾失所作出的定量描述，但不能以此判定實際酸壓及酸化中會發生蚓孔的大量濾失。
    實際上，在高溫、深層微裂縫較為發育的白云儲層酸壓中并不會發生嚴重的濾失。由于地層高溫下超過95℃)，酸-巖反應主要受H+傳質速率控制，大多高效酸具有較低的H+傳質系數和較高的黏度，即使在地層溫度下破膠與巖石發生反應，反應強度也不會太大；同時，高黏混合物(包括酸巖反應生成物)對已形成的溶蝕孔洞有一定封堵作用，阻礙了酸液在溶蝕孔中的濾失指進。經研究，白云巖儲層酸液濾失行為主要受到以下3種內在因素控制。
2.2.1儲集層天然裂縫的影響
    一般情況下，天然溶蝕孔洞及裂縫是白云巖儲層油氣資源的主要儲滲空間，對于天然裂縫較為發育的地層，其天然裂縫縫寬也會影響到酸液的作用效果及濾失。Chengli Dong和D.Zhu等人[9]給出了這一天然縫寬與酸液作用效果的關系：天然縫寬小于2×10-3cm，沿裂縫入口到裂縫出口形成酸蝕蚓孔，3×10-3～8×10-3cm，裂縫將變得比原先更寬一些，且裂縫人口比裂縫尾部寬；大于1×10-3cm，酸在裂縫中的作用將與酸壓中酸與裂縫壁面反應相似。
    另外，地層裂縫壁面越粗糙，則越容易形成蚓孔；濾失對沿裂縫壁面的刻蝕形態影響不大，但會沿裂縫壁面形成垂直蚓孔。酸壓過程中，由于酸蝕壓開縫寬的限制，沿裂縫壁面的垂直蚓孔濾失效應并不十分明顯，天然裂縫越發育，縫寬越寬，越不容易發生蚓孔濾失。
2.2.2白云巖自身物性特征的影響
    從白云巖自身物性來看，據劉再華、W.Dreybrodt等學者口叩的研究表明，以H+作為碳酸鹽巖溶解的侵蝕劑，在條件相似的情況下，白云巖的初始溶解速率不僅只有石灰?guī)r的1/3～1/60，而且還呈現出不同的溶解速率控制機理，即受到生成CO2的分壓區范圍的影響而不同；其次，白云巖溶解主要受到比石灰?guī)r更為復雜的表面反應所控制，而以均勻溶蝕為主。這樣，某種程度上說明在相同酸壓施工條件下，相同酸液體系對白云巖溶蝕所形成的均勻點蝕孔洞遠不及石灰?guī)r被酸液溶蝕后的分支蚓孔所引起的濾失。
2.2.3 H+傳質系數和反應速度的影響

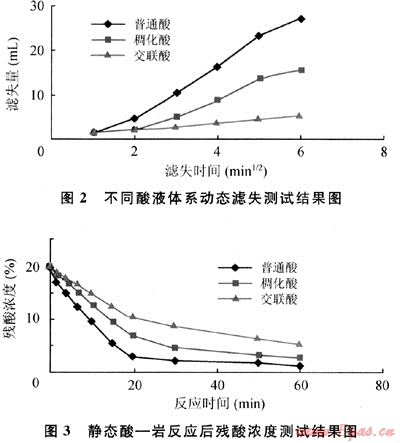

    針對普通酸、稠化酸、交聯酸三種酸液體系分別進行了反應動力學行為測試、酸液濾失性測試及60℃恒溫水浴靜態酸-巖反應測試，結果表明(見表1及圖2、3)：氫離子傳質系數越低，反應速率越慢，則酸液控濾失效果越好(濾失量越少)，酸-巖反應后的殘酸濃度就越高。文中交聯酸酸液體系顯示了良好的控濾失性能。
表1 不同酸液體系反應速度常數與擴散系數值對比表
酸液(20%)
60℃下反應速度常數(mol/cm3)(1-m)×(cm/s)
60℃氫離子有效傳質系數(cm2/s)
80℃氫離子有效傳質系數(cm2/s)
普通酸
8.1937×10-6
7.9682×10-6
1.2408×10-5
稠化酸
2.0753×10-6
7.0636×10-6
1.3720×10-5
交聯酸
1.3744×10-6
3.6822×10-6
7.1096×10-5
3 儲層酸壓改造中酸液濾失控制對策
    1) 對于天然溶蝕孔洞及微裂縫較為發育的白云巖儲層，蚓孔濾失效應雖不明顯，但裂縫壁面垂直蚓孔的隨機性卻容易影響壓開縫內的均勻布酸。此時要求酸液流速不能過低，若流速過低，溶蝕形式緊密，近井地帶易失去膠結而發生地層巖石的扭曲變形，不利于后續酸液指進?？煽紤]高黏前置酸液壓開地層后，追加少量粉陶，再均勻提高地面酸液泵速。這樣，天然較大孔縫得到有效屏障，而加大排量可以限制貼近井筒裂縫地層的孔道大小并在裂縫端部實現比較均勻的酸蝕。
    2) 從白云巖物性來看，其在H+侵蝕介質中的溶解率較低，不及石灰?guī)r。當壓開裂縫壁面溫度小于50℃時，酸巖反應主要受表面反應控制；當壁面溫度大于95℃時，主要受傳質控制；在這兩個溫度之間，同時受傳質速度和表面反應速度控制。實際酸壓中，可考慮先充分降低壓開裂縫溫度后，再注入活性酸，將酸巖反應控制在表面反應動力學范圍，這樣白云巖以均勻點狀溶蝕為主，不易產生蚓孔濾失。此類工藝包括多級前置液段塞.閉合酸壓等措施。
    3) 酸壓中，由于后續酸液的不斷突破和地層條件下液體體系的破膠，很難形成有效濾餅；加上白云巖儲層蚓孔濾失效應不明顯，酸壓中的濾失則多發生在侵入帶，且主要受酸液黏度控制。為控制酸液濾失，應當優先選用低H+傳質系數和低反應速率的高黏酸液體系，同時整個酸液體系應具有良好的“變黏”、“控溫”及“緩速”性能。
4 結論
    1) 白云巖儲層酸壓過程中的酸液濾失模式受到裂縫壁面向基質的濾失及酸蝕蚓孔濾失兩方面控制，避免及減少蚓孔發生幾率是增強酸液深穿透、提高裂縫導流能力、確保施工效果的關鍵。
    2) 酸液在裂縫壁面產生的溶蝕孔洞形態可表征為“點蝕密集型”、“溶蝕孔洞型”、“溶蝕穿透型”3種類型；其行為主要受到儲集層天然裂縫發育程度、白云巖自身物性條件、酸液H+傳質系數和反應速度等內在因素控制。
    3) 現場酸壓施工時可以根據這些控制酸液濾失的內在因素對工作液體系性能和工藝措施加以優化。注酸前使用黏滯性前置液誘發裂縫(必要時可考慮追加少量粉陶)，盡可能地采用低H+傳質系數和低反應速率的高黏酸液體系，交替注酸和附加前置液段塞都能很好地控制地層中酸液的濾失。
參考文獻
[1] 沈建國，毛素兵.四川壓裂酸化技術新發展[J].天然氣工業，2001，21(5)：70-73.
[2] 伊向藝，盧淵，宋毅，等.靖邊氣田白云巖儲層交聯酸酸壓技術實踐[J].石油地質與采收率，2008，15(6)：92-94.
[3] 邢德剛，呂明久，姚弈明，等.酸壓技術在河南油田白云巖儲層的應用[J].精細石油化工進展，2003，4(8)：39-42.
[4] SETTARI A.A new general model of fluid loss in hydraulie fracturing[J].SPE Journal，1985，25(4)：491-501.
[5] 楊旭，潘瓊.白云巖儲集層酸液濾失機理研究[J].鉆采工藝，2000，23(2)：17-20.
[6] 米卡爾J埃克諾米德斯，肯尼斯G諾爾特.油藏增產措施[M].3版.張保平，譯.北京：石油工業出版社，2002：636-651.
[7] 韓慧芬.酸液濾失的影響因素分析[J].鉆采工藝，2002，25(3)：29-31.
[8] 段國彬.利用酸液動態濾失實驗研究確定酸壓施工用酸量[J].天然氣工業，2000，20(5)：50-52.
[9] DONG C，ZHU D，HILL A D. Modeling of the acidizing process in naturally fractured carbonates [J].SPE Journal，2002，7(12)：400-408.
[1O] 劉再華，DREYBRODT W，李華舉.石灰?guī)r和白云巖溶解速率控制機理的比較EJ].地球科學：中國地質大學學報，2006，31(3)：412-415.

(本文作者：王海濤1 李相方1 伊向藝2 盧淵2 1.中國石油大學石油工程教育部重點實驗室；2.“油氣藏地質及開發工程”國家重點實驗室 成都理工大學)
