由于燃氣管道埋地時間較長，受電、化學腐蝕嚴重，目前，有大量陳舊管線需要置換升壓。對舊有管線的改造與維護，傳統的管線替換方法是開挖地面取州日管埋入新管，再進行回填，這種方式的劣勢是顯而易見的。因此，人們在維護與改造舊管線的過程中創造了許多新穎的工法，主要是非開挖修復技術的應用，如內插法、內襯法、裂管法等。非開挖的施工技術具有不影響交通、不破壞環境、施工周期短、綜合施工成本相對較低、經濟效益及社會效益碌著等優點。
隨著城市經濟的不斷發展，非開挖鋪設更換管道技術以其獨特的優越性，日益廣泛地被人們認識和接受。我國很多大中城市都已經采用了此項技術，發揮了非開挖技術的獨特作用。
現代非開挖鋪管技術目前已達到可控制鋪設方向及埋深的水平，鋪管長度越來越大，可繞過地下障礙，施工精度相當高。特別是在需要穿越高速公路、鐵路、建筑物、河流、鬧市區街道和保護區等情況下進行施工時，非開挖技術有著比開挖施工更明顯的優越性。
裂管法作為非開挖更換管道修復技術中的一種，是管線替換的一種新技術。裂管法施工不但解決了開挖的難題，同時還可以對原有管道進行擴容。它是一種高效率低成本的非開挖置換方式，同時還能提高管線的輸配能力。它適用于氣體置換、小區改造，輸干、支線擴容，舊管道日常維護和升壓改造等施工項目。
1 裂管施工的原理

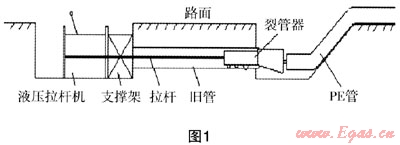

裂管施工的原理是：用一組裂管器將舊管道切開并擴徑后，帶入一根同徑或大一到二級的PE管，以達到修復舊管道或擴容的目的。如圖1所示：[1]
裂管施工的過程包括破碎舊管線，然后擠壓碎片進入土壤形成孔道，同時安裝全新的管線。其整個系統主要由液壓動力源、液壓拉桿機、支撐架、相應數量的拉桿以及裂管器組成。
2 裂管施工技術的特點
(1) 在原有的舊管道上施工，對周圍環境影響較小。
(2) 施工方法簡單易行，速度快、造價低。
(3) 裂管工藝可以替換的舊管包括：鋼管、鑄鐵管、瓦管、水泥管等，其管徑為DN100～DN400。
(4) 替換后的新管直徑可大于原來的舊管，同時可保持或增加原管的設計能力。
(5) 一次更換舊管道的長度不大于100m。
(6) 不適用于彎管的更換。[2]
3 裂管施工的具體技術要求
3.1 考察施工現場與初始施工方案的制定
3.1.1排土量的影響
如果舊管線埋深較淺或在不可壓密的地層中，可能會引起地表隆起。[2]可利用導向鉆機在裂管施工前，沿舊管線方向，在它上面鉆一個孔道，以容納多余的排土量，從而消除地表隆起的發生。
在實際施工時，一般舊管埋深大于1米的時候或原回填土為人工方式的時候，一般可以不考慮裂管排土量的影響。
3.1.2工程地質要求
施工前，必須先勘察穿越工程處的巖土丁程地質情況，確定各巖土層厚度、取樣深度、含水量、顆粒度、承載力標準值等數據、穿越地形和地質鉆探剖面圖。按照不同土質條件劃分裂管施工的難度系數，難度系數從低到高依次為：回填土，可擠壓黏土，疏松鵝卵石，沙灘與流沙層，高密度黏土，沙石層。
3.1.3埋地管道的調查
應對埋地管道的埋設位置、地上(下)主要構筑物(其它管道)、管道的材質、規格、輸送介質進行調查，并準確的定位管道的埋深、拐點、三通、閥門、凝水缸及其他管道附件的位置。(一般依據設計圖、運行圖、物探圖。)
裂管法施工前必須對已停氣的待修管段進行全線現場勘察、全線物探，這主要是考慮到：
(1) 裂管法在破開舊管道的同時要進行擴徑，這樣可能會引起相鄰管線的損壞；
(2) 分支管的連接點處需進行開挖施工。根據物探結果方可進行裂管施工。
通過上述資料的收集，制定施工方案。
3.2 開挖工作坑、舊管道清洗及裂管機設備安裝的要求
3.2.1工作坑的準備
施工前，需要開挖設備工作坑和進管工作坑，分設在待修復管道的兩端。在確定工作坑位置及尺寸時主要要考慮下列影響因素：
① 對存在三通、閥門等附件的管線連接處必須暴露開挖；
② 管道走向發生變化處(一般大于10度)必須暴露開挖；
③ 根據設備能力及現場施工條件，確定一次施工長度(一次性裂管的長度一般控制在100m之內)，然后進行分段開挖：
④ 工作坑的位置不應影響交通；
⑤ 工作坑的長度，要能滿足安放牽引機架、裝拆拉桿和裝卸裂管器的要求。
進管工作坑的長度可以根據聚乙烯管的彎曲半徑R，敷設深度H，管徑dn計算出來。公式如下：[3]
L=[H×(4R-H)]0.5
式中：L——工作坑長度
H——敷設(管中距地面)深度
R——聚乙烯管許用彎曲半徑R≥25dn。
dn——管徑——考慮到舊管必須伸出工作坑壁和熔接套筒安裝操作等因素，坑長應適當放長。
3.2.2內窺儀檢測與埋地管道的清理要求
在開挖工作坑后，為實際確認管道水平和垂直的彎曲量、附件設備等的定位真實數據，宜用內窺儀對管道進行內窺檢查(如果管道較直、起點和終點可相視和管內沉積物較少時，則可以不用使用內窺儀)。如果管道內部污垢較多，需先進行管道清洗：當管內沉積物較為疏松時(小于1cm)，可選用機械清理；當管內沉積物較多(大于1cm)并結垢特別堅硬時，可選用高壓水清洗；當管內沉積物為粘稠油狀物時，應用化學清洗。
3.2.3液壓裂管機設備的安裝要求
將非開挖擴管設備吊放在設備坑內，以舊管道中心和所在坑壁面為基準，安放平整，液壓動力站放置在設備坑外。在進行工作前，應檢查液壓油、柴油及機油油位。啟動液壓站后必須預熱液壓系統5min～30min(根據季節及環境溫度具體確定)，液壓系統球閥必須置于無壓位置。
裂管機施工時主要承受拉力，因此，在回拉PE管時機頭前應設置支撐穩固裝置。如果槽壁土質松軟，需放置鋼質抵籠，并給抵籠打入地錨；如果槽壁土質堅硬，則可以直接將機頭抵于槽壁。支撐的穩固是拉管的前提，影響拉管施工時對液壓功率的利用，嚴重時可導致拉管失敗。
3.3 切割刀具的角度設置
在施工過程中，割刀的角度設置應以不破壞周圍的構筑物、管道，不破壞管頂與管頂以上的回填土之間的力平衡為原則。目前，一般角度設定為“5點或7點”位置。如圖2所示。
3.4 PE管的保護
在拉管的過程中，在起點，新管道被牽引進舊管的初期，由于受進管坑的長度限制，會出現新管道上部外壁與舊管端口相互磨擦的情況，這會給PE管材造成很嚴重的劃傷，因此在牽引前，一般使用氧氣/乙炔將進管坑內的舊管端口煨成弧狀，并且在舊管內壁與新管外壁之間填入膠皮等柔性材料，減少摩擦損害。
4 裂管施工過程中可能出現的問題及解決方法
(1) 在回拉管的過程中，在中段某處，拉管突然停止前進，通過升高液壓拉力仍舊無法前進。這種情況的出現可能是舊管被重物壓住所引起的，需將被卡住的地點挖開，將重壓物起出，再繼續完成回拉管。
(2) 在回拉管的過程中，在起點，裂管頭就被卡住，根據經驗，這種情況的出現可能是舊管的回填土質的密實度過大所引起的?？梢韵葘⒘压茴^取下，只用割刀將舊管從頭到尾割裂，在工作坑和進管坑內圍著舊管管頭各壘一道水壩，壩的上沿高過舊管的管頂高度，向舊管內注水，以沒了舊管管頂為宜。蓄水后保持一天，由于水的作用軟化了舊管周圍的土層，可以使得土對舊管的壓力大大減少，裂管所需的拉力將會大大降低。將舊管內的蓄水抽走后，再繼續完成回拉管。
(3) 經過物探檢測，如發現燃氣管線周圍近距離有其他管線，其垂直交叉距離小于1Ocm時，為避免裂管后土對相鄰管道的擠壓，此處應開挖作為工作坑，以減少土對其他相鄰管道的壓力影響。
5 工程實例
北京市煤氣工程有限公司在2006年購置了某公司的800G裂管設備，并于近年來先后在老山小區技改工程、安德路北街中壓線、靜安里中壓線天然氣管網改造工程中采用了裂管法完成了舊管道非開挖替換施工。
下面，以靜安里中壓線天然氣管網改造工程為實例，具體介紹一下裂管施工技術在燃氣管線改造丁程中的應用。
5.1 工程概況
本工程起點為東北三環內環輔路現狀DN500中壓A天然氣管線，終點為靜安里中低壓調壓站，沿途無用戶支線且靜安里中低壓站具有連通線可以停氣改造。原管線為DN200無縫鋼管，采用原位裂管等徑換管。其中裂管管長為477m，管材為SDR11的de200PE管。
本工程根據設計共設置工作坑8座，因管線運行多年，管線縱斷資料不齊全，如在施工中遇到特殊情況(拐點超過施工允許角度)，需臨時增加工作坑位。
工期預計26天(不含切接)。
5.2 裂管施工工藝流程
裂管施工的工藝過程是在施工段管線設置一個設備坑和一個進管坑。將800G裂管機設備放置于設備坑內，首先將快裝桿從舊管道推向進管坑，在進管坑將導向桿卸下，更換相應規格尺寸的脹破裝置(主要是膨脹器與擴刀)，與按照要求長度焊接好的PE管連接后，裂管機開始回拉，在破碎舊管道的同時，拉入新的PE管，完成管道的替換施工。
施工工藝流程：
收集資料、現場勘查、沿線物探、施工前準備工作→接通臨時線并對舊管線停氣置換→開挖工作坑→斷管后CCTV內窺儀檢測→舊管道清洗→裂管機設備安裝→PE管焊接→PE管道試壓→裂管施工→回填坑位→全線試壓→恢復路面→恢復供氣→竣工測繪
5.3 工作坑的布置及具體施工方案
此次裂管施工分7段進行，所有折點、與其它管線垂直間距不夠安全距離處開挖工作坑。本工程共設置：
3個設備坑：6號、7號、8號工作坑；
4個進管坑：1號、3號、4號、5號工作坑；
2個復合坑(即用作進管坑又用作設備坑)：1-1號、2號工作坑。

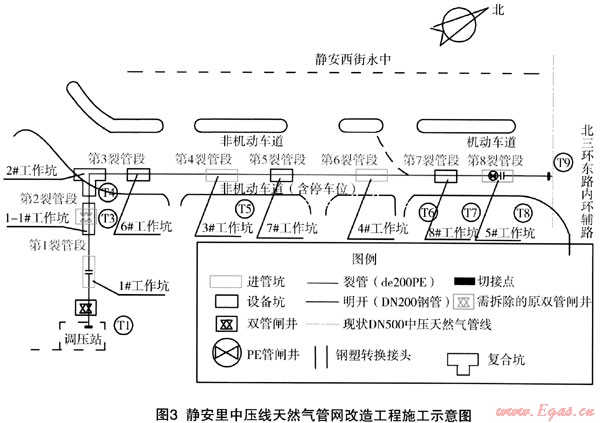

但如在施工中遇到折點及折點位置與施工圖不符時，還將增加工作坑數量，具體情況根據施工現場情況而定。施工示意圖如圖3所示。
(1) 具體施工分段
第一段：改造管線全長54.6m，1#工作坑至1-1#工作坑之間，1號工作坑作為進管坑，1-1號坑作為設備坑。
第二段：改造管線全長19.7m，1-1#工作坑至2#工作坑之間，1-1號工作坑作為進管坑，2號坑西南向作為設備坑。
第三段：改造管線全長97m，2#工作坑至6#工作坑之間，2號工作坑東北向作為進管坑，6號坑西南向作為設備坑。
第四段：改造管線全長45m，3#工作坑至6#工作坑之間，3號工作坑東北向作為進管坑，6號坑作為設備坑。
第五段：改造管線全長50m，3#工作坑至7#工作坑之間，3#工作坑東北向作為進管坑，7號坑作為設備坑。
第六段：改造管線全長78.7m，4#工作坑至7#工作坑之間，4號工作坑東北向作為進管坑，7號坑作為設備坑。
第七段，改造管線全長102m，4#工作坑至8#工作坑之間，4號工作坑東北向作為進管坑，8號坑作為設備坑。
第八段：改造管線全長19.9m，5#工作坑至8#工作坑之間，5號工作坑東北向作為進管坑，8號坑作為設備坑。
(2) 各工作坑的規格尺寸
各工作坑情況的明細表，如表1所示。
表1 各工作坑情況明細表
|
序號
|
工作坑編號
|
工作坑規格(長×寬)
|
備注
|
|
1
|
1#工作坑
|
11m×3m
|
|
|
2
|
1-1#工作坑
|
11m×3m
|
含拆除原DN300×DN200閘井
|
|
3
|
2#工作坑(西南向)
|
5m×2m
|
|
|
2#工作坑(東北向)
|
11m×3m
|
|
|
|
4
|
6#工作坑
|
5m×2m
|
|
|
5
|
3#工作坑
|
11m×3m
|
|
|
6
|
7#工作坑
|
5m×2m
|
|
|
7
|
4#工作坑
|
11m×3m
|
|
|
8
|
8#工作坑
|
7m×2m
|
|
|
9
|
5#工作坑
|
11m×3m
|
|
新管線與新設備整體連接后進行整體嚴密性試驗。
5.4 裂管替換施工過程注意事項
① 當導向桿已經到達進管坑口時，應停止連接快裝桿。
② 拆卸導向桿，連接鉸接桿、穿入定位檔套和脹破刀，將鉸接桿與快裝桿連接好。將磁性檔塊放入鉸接桿兩端的凹窩內。放入定位檔塊后用鋼絲罔固定，再用膠帶纏繞密封住，以防水和雜物進入。
③ 滾刀在進入舊管道管口時，應保證刀刃在5點或7點位置上。
④ 施工時，記錄推拉桿連接的數量，通過連接數量掌握推拉桿進入施工段的位置。
⑤ PE管在拉入拖動過程中，設備坑操作人員應隨時注意回拉壓力表顯示值，記錄最大壓力值的變化。兩端工作坑人員隨時保持聯系，如遇異常情況應暫停施工。
⑥ 現場操作過程要嚴格填寫施工紀錄。
6 結論
靜安里中壓線天然氣管網改造丁程在施工中不存在擴徑問題，因此裂管過程相當順利，并且裂管速度加快了許多。該工程又一次充分顯示了采用裂管施工替換舊管道的優越性。
目前，我國有許多城市，每年都要大規模進行城市建設和地下基礎設施建設，急待鋪設、擴容、修復和更換大量地下公用管線。隨著城市主干道不斷的加寬、高速公路、高等級公路的網絡化，以及人們環保意識的不斷增強，傳統的開槽埋管已不適應現代化建設的需要，現代非開挖鋪管技術將逐步成為地下管線施工的主流。
地下管網的現狀和發展狀況在很大程度上反映了非開挖施工的市場潛力，非開挖鋪設更換地下管線將是現代文明發展的必然趨勢，非開挖技術必將在今后的基礎設施建設中發揮更大的作用。
