摘要：用于煤層壓裂的鋯凍膠壓裂液是由無機鋯(ZrOCl₂)將聚丙烯酰胺(PAM)交聯而成的，其優點是在低溫下交聯成凍。常規使用不同濃度的氧化體系(如過硫酸銨)破膠速度太慢，難以使壓裂液在指定的時間內破膠水化，不利于壓裂后返排，易對煤層造成傷害。為此，采用氧化還原體系在低溫下破膠，研究了溫度、聚合物濃度、交聯劑濃度、氧化劑濃度、低溫活化劑濃度、pH值、礦化度等因素對氧化還原體系低溫破膠的影響。結果表明：在所選實驗條件范圍內，聚合物、交聯劑濃度越高，加入鹽的濃度越大，則越難破膠；氧化劑、低溫活化劑濃度越高，pH值越高(2～5)，越容易破膠。

關鍵詞：煤層；低溫；壓裂液；鋯凍膠；氧化還原反應；體系

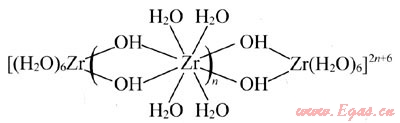

    壓裂液在水力壓裂中起著重要的作用，它的好壞直接關系到壓裂施工的效果和增產效果^[1]。鋯凍膠是利用鋯的多核羥橋絡離子在一定條件下將線性高分子通過分子間化學鍵的形成而產生的凍膠^[2]。ZrOCl₂交聯PAM，是由于它在水中通過解離、絡合、羥基化、羥橋作用并進一步水解和羥橋作用，形成鋯的多核羥橋絡離子。進而形成下面物質：



    此物質叫鋯的多核羥橋絡離子，其與帶—COO^-聚合物(如HPAM)可生成鋯凍膠。鋯凍膠的優點是無毒、凍膠強度高、攜砂造縫能力好；缺點是對聚丙烯酰胺的相對分子質量和水解度要求嚴格、缺少貨源、破膠困難。鋯凍膠可用于壓裂、油水井堵水調剖、酸化等。

    壓裂液破膠效果直接影響壓裂液的返排和壓裂施工效果。氧化物是壓裂液破膠劑應用最多的一類。氧化進行的過程是易受氧化的自由基釋放的過程。自由基是沒有成對的帶電離子，由于自發趨向于形成電子對而容易發生反應。自由基受熱，或穩定氧化劑表面的催化使自由基活化而產生。含有自由基的反應通常是很迅速的^[3]。過硫酸鹽以晶體形式存在，室溫下比較穩定，易溶于水，在水中有很強的活性，廣泛地用作壓裂液的破膠劑，能高效地降解聚合物，因此成為常用的固體破膠劑之一。過硫酸鹽的熱反應產生兩個自由基和一個不反應的硫酸根離子，如方程所示：

    0₃S—O:O—S0₃⁼→S0₄^-1+S0₄^-1

    在高于50℃的條件下，過硫酸銨分解反應所需要的能量由周圍環境提供，反應能順利進行；而在煤層溫度(20～40℃)時，由于周圍環境不能很好提供過硫酸鹽分解所需的能量，過硫酸鹽的游離氧釋放速度大大降低，因而其破膠能力迅速下降。氧化還原體系是通過低溫活化劑劑引發過氧化物的自由基，在低溫下釋放出氧破壞凍膠結構，使大分子降解從而達到破膠的目的^[4～5]。低溫活化劑與過硫酸銨作用為放熱反應，并且有一定的延遲釋放特性。

    [O₃S—O—O—SO₃]⁼+2(—APS)→[—O—S0₃]^-+(APS)₂SO₄

1.1.1 實驗藥品

   非離子型聚丙烯酰胺PAM(相對分子質量為965×10⁴，水解度為3.31%，固含量為94.48%，工業品)，氧氯化鋯ZrOCl₂(分析純)，過硫酸銨(分析純)，調節劑A(A的作用是調節破膠劑的破膠速度)，低溫活化劑B，氯化鈉(分析純)，鹽酸(36.5%，分析純)。

1.1.2 實驗儀器

   毛細管黏度計、電子分析天平(精度分別為0.001g,0.0001g)、JJ-1型攪拌器、恒溫水浴、pH值計、微量移液管等。

1.2.1 配樣

   稱取一定質量的聚丙烯酰胺，按要求分別加入氧化劑、低溫活化劑B、調節劑A，最后加入交聯劑。每加入一種藥劑都用玻璃棒攪勻。配好的樣品放在指定條件下測破膠時間。

1.2.2 破膠液黏度測定

   將破膠液放入毛細管黏度計，在恒溫水浴中測定破膠液在毛細管黏度計中的流經時間，從而測定黏度。

1.2.3 破膠時間測定

   破膠時間指凍膠在破膠溫度下動力黏度減少到5mPa·s所需的時間。

2.1.1 溫度

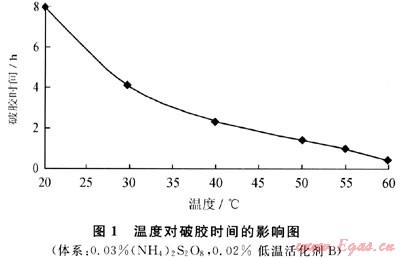

   將相同質量分?jǐn)?shù)的PAM加入相同的氧化還原體系，加入調節劑A后，與ZrOCl₂為1%的溶液按100:3.5的配比進行交聯，測得不同溫度下的破膠時間(圖1)。



    由圖1可看出，溫度對壓裂液的破膠速度影響很大，隨著溫度升高，破膠時間逐漸減少，符合溫度對一般化學反應速度影響的規律。溫度升高時分子熱運動加快，碰撞機會增加，反應速度提高有利于快速破膠。此結果反而說明：低溫條件下壓裂液凍膠不容易破膠，即低溫煤層氣井實施壓裂改造時，如果相關的破膠體系選擇不好，這些井的改造就不會收到理想效果。

2.1.2 聚合物濃度

    將不同質量分?jǐn)?shù)的PAM加入相同的氧化還原體系，并加入調節劑A后，與ZrOCl₂為1%的溶液按100:3.5的配比混合進行交聯，測得在40℃破膠時間(圖2)。



    由圖2看出，在相同條件下隨著聚合物濃度的增加，破膠時間不斷增長。聚合物濃度增加，說明體系黏度提高以及結構的加強。破膠需要更長的時間。因此在壓裂工藝要求需合理選擇聚合物濃度。

2.1.3 氧化劑的影響

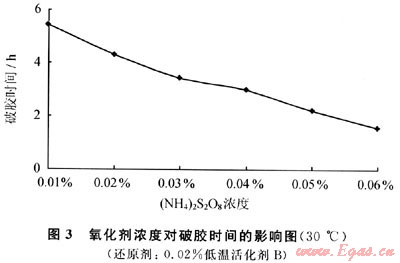

    將PAM濃度為0.4%，ZrOCl₂為1%的溶液按100:3.5的配比混合，加入不同濃度的(NH₄)₂S₂O₈，加入調節劑A后，放入30℃水浴測得破膠時間(圖3)。



    由圖3可以看出，在低溫活化劑濃度不變，氧化劑濃度對壓裂液凍膠破膠時間影響較大，破膠時間隨著氧化劑濃度的增加而減少。

2.1.4 低溫活化劑的影響

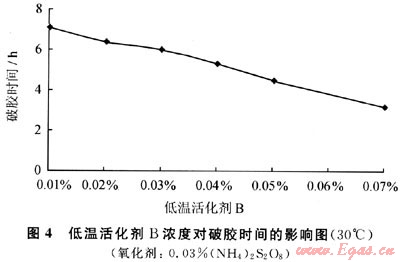

    將PAM濃度為0.4%，ZrOCl₂為1%的溶液按100:3.5的配比混合，加入不同濃度的低溫活化劑B，加入調節劑A，放入30℃水浴測得破膠時間(圖4)。



    由圖4可以看出，在氧化劑濃度不變，破膠時間隨著低溫活化劑濃度的增加而減少。

2.1.5 pH值影響

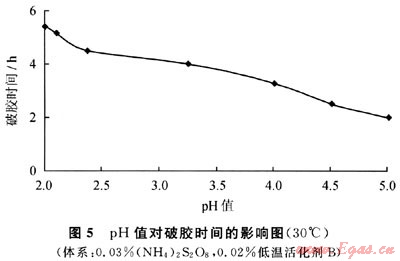

    將PAM濃度為0.4%，ZrOCl₂為1%的溶液按100:3.5的配比混合，加入相同濃度的氧化還原體系，使用2%HCI將體系pH值調至不同值，放入30℃水浴測得破膠時間(圖5)。



    經研究，pH值在2～5時鋯凍膠能成凍，當pH＜2及pH＞5時，交聯出現白色沉淀。這是由于pH值減小，多核羥橋絡離子的咒減少，交聯位阻增加，不利于交聯；而pH值增加，挖增大，超過一定限度，使可供交聯的絡離子數減少，也不利于交聯。由圖5看出pH值在2～5范圍內，隨著pH值的增加，破膠時間逐漸減少，說明鋯凍膠在此范圍內隨著pH值的增加，凍膠強度逐漸減弱。即破膠時間逐漸縮短。

2.1.6 礦化度的影響

    因韓城區塊水源配制用水中含有一定數量的氯化鈉(499.66mg·L^-1)，研究了礦化度對氧化還原體系破膠時間的影響。將0.4%聚合物溶液中加入不同質量分?jǐn)?shù)的NaCl，ZrOCl₂為1%的溶液按100:3.5的配比混合，加入相同濃度的氧化還原體系，加入調節劑A，放入30℃水浴測得破膠時間(表1)。

    由表1看出，隨著NaCl濃度增加，破膠時間逐漸增大，這是由于電解質減少了聚丙烯酰胺的溶劑化，鹽中陽離子在—COO^-更近距離中和它的電性，減少擴散雙電層，減小了靜電斥力，有利于鋯的多核羥橋絡離子與PAM的交聯，凍膠強度增強。進而破膠時間增長。

2.1.7 交聯劑濃度

    將PAM濃度為0.4%，ZrOCl₂為1%的溶液按不同配比混合，加入相同濃度的氧化還原體系0.03%(NH₄)₂S₂O₈，0.02%低溫活化劑B，加入調節劑A，放入30℃水浴測得破膠時間(表2)。

        由表2可以看出，隨著配比的增加，破膠時間逐漸增長，這是由于配比增加，可供交聯的多核羥橋絡離子數目增加，故凍膠強度增大，破膠時間增長。

    由于煤層氣藏一般埋藏深度在1000m以內，溫度比較低(20～40℃)。筆者研究了在30℃、鋯凍膠破膠體系的配方，體系礦化度為499.66mg·L^-1(韓城區塊水源配制用水)，結果如表3所示。



(本文作者：戴彩麗¹ 趙輝¹ 梁利² 王欣² 趙福麟¹ 1.中國石油大學(華東)石油工程學院；2.中國石油勘探開發研究院廊坊分院)
